ML4015E 是一款光电组合采样示波器，可在 1260 至 1650 nm 单模或 700 至 870 nm 多模波长范围内配置 25 GHz 或 40 GHz 的光带宽，或配备 32 GHz 差分电采样器。
在 25GHz 模拟带宽下，噪声本底为 5μW，在 42GHz 带宽下为 6 - 7μW。
对于 25.78Gbps NRZ 信号，灵敏度为 - 11dBm。
高达 50 - 70MHz 的采样率。
对 SSPRQ 模式的 TDECQ 测量时间少于 10 秒。
基于 FPGA 的架构，可通过捕获 SSPRQ 和 PRBS16 模式进行 TDECQ 测量。
一个广泛的内置 DSP 滤波器库，如贝塞尔 - 汤姆森、CTLE、DFE、FFE、去嵌入和元件仿真，所有这些在标准 GUI 中均可免费使用。
全面的眼罩库。
在工厂进行单独的脉冲响应校准。
紧凑的仪器尺寸，坚固的外壳和手柄。
一套全面的 API 和相关示例脚本，可加速 Linux 和 Windows 下的自动化开发，支持 Python、LabView、Matlab 和 C#。
multiL_ane. ML4015E
光学和电数字存储示波器

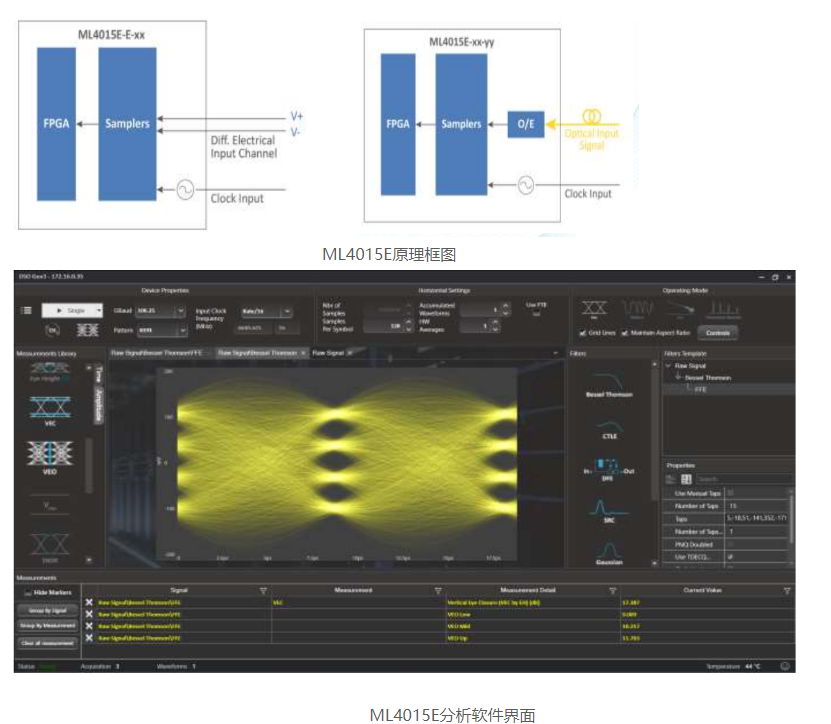

ML4015E 是一款功能齐全、具有成本效益的单通道采样示波器。它可配置为具有 25GHz 或 40GHz 的光带宽。支持的波长范围为 1260 - 1650nm 单模或 700 - 870nm 多模。ML4015E 还可配置为具有 35GHz 或 70GHz 的差分电采样器。
主要特性
ML4015E 系列光数字存储示波器具有一系列在行业内独一无二的特性和功能，包括：
在 25GHz 模拟带宽下，噪声本底为 5μW，在 42GHz 带宽下为 6 - 7μW。
对于 25.78Gbps NRZ 信号，灵敏度为 - 11dBm。
高达 50 - 70MHz 的采样率。
对 SSPRQ 模式的 TDECQ 测量时间少于 10 秒。
基于 FPGA 的架构，可通过捕获 SSPRQ 和 PRBS16 模式进行 TDECQ 测量。
一个广泛的内置 DSP 滤波器库，如贝塞尔 - 汤姆森、CTLE、DFE、FFE、去嵌入和元件仿真，所有这些在标准 GUI 中均可免费使用。
全面的眼罩库。
在工厂进行单独的脉冲响应校准。
紧凑的仪器尺寸，坚固的外壳和手柄。
一套全面的 API 和相关示例脚本，可加速 Linux 和 Windows 下的自动化开发，支持 Python、LabView、Matlab 和 C#。
生产/制造测试1G至800G光收发器。
台式光学电路特性分析。
PAM-N和NRZ光调制器及驱动器的资格认证。
光接收器的灵敏度测试。
与ML1016E-CR时钟的系统测试
TP1a压力校准。
SERDES特性分析。
接收器电气输出特性分析。
台式电气电路特性分析。
光学指标
| 参数 | 规格 |
|---|---|
| 单模波长 | 1260 - 1650nm |
| 多模波长 | 700 - 870nm |
| 校准波长 | 1310 和 850nm |
| 光带宽 | 25 或 42GHz |
| 1310nm 处噪声均方根值 | 25GHz 时为 5W，40GHz 时为 6 - 7W |
| 1310nm 处 25.78G NRZ 的灵敏度 | <-11dBm |
| 固有抖动 | 220fs rms（启用 PTB），300fs rms（未启用 PTB） |
| 输入功率损坏电平 | 10dBm |
| 光纤输入单模 | 9/125m |
| 光纤输入多模 | 50/125um |
| 连接器 | FC - UPC |
| 模拟采样硬件分辨率 | 14 位 |
| 时钟输入带宽 | 0.1 - 20GHz |
| 时钟输入摆幅 | 225 - 1800mVpp |
| 时钟输入连接器 | SMA（f），50 |
| 模式捕获 | >8M 样本 |
| 采样频率 | 50 - 70MHz |
| 内存 | 8MSa |
| 模式锁定 | 高达 PRBS16，SSPRQ |
| 温度范围 | 0 - 75°C |
| 线路电源 | 100 - 240V AC，50/60Hz |
电气指标
| 参数 | 规格 |
|---|---|
| 电幅度 | <600mVSE 和 < 1200mV Diff |
| 电带宽 | 35 或 70GHz |
| 固有抖动 | 250fs rms |
| 电通道连接器 | 1.85mm 或 SMPS |
| 时钟输入带宽 | 0.1 - 20GHz |
| 时钟输入摆幅 | 225 - 1800mVpp |
| 时钟 | SMA（f），50 |
| 模式捕获 | >8M 样本 |
| 采样频率 | 50 - 70MHz |
| 内存 | 8MSa |
| 模式锁定 | 高达 PRBS16，SSPRQ |
| 温度范围 | 0 - 75°C |
| 线路电源 | 100 - 240V AC，50/60Hz |
| 操作系统 | Windows 7 64 位 |
|---|---|
| 处理器 | Core i5/Ryzen 5 |
| 内存 | 8 或 16GB |
| 存储 | 2GB |
| 操作系统 | Windows 10 64 位 |
|---|---|
| 处理器 | Core i7/ Ryzen 7 |
| 内存 | 8GB |
| 存储 | 10GB |
| 编码方式 | 测量项目 |
|---|---|
| PAM4 | TDECQ（传输均衡化眼图闭合量） |
| PAM4 | SNDR（信噪比加噪声比） |
| PAM4 | 开眼MSA（开眼幅度分布） |
| PAM4 | RLM（接收器线性度测试） |
| PAM4 | OMAouter（外部幅度分布分析） |
| PAM4 | 通过BER测量眼高 |
| PAM4 | 通过BER测量眼宽 |
| NRZ | 上升沿与下降沿 |
| NRZ | 最小值与最大值 |
| NRZ | '1'与'0' |
| NRZ | 转换时间 |
| NRZ | 交叉百分比 |
| NRZ | AOP（占空比） |
| NRZ | OMA（幅度分布分析） |
| NRZ | 掩模 |
| NRZ | 峰峰值 |
| NRZ | 眼图幅度 |
| NRZ | 眼图高度 |
| NRZ | 眼图宽度 |
| NRZ | 抖动 |
| NRZ | SNR（信噪比） |
| NRZ | ER（误码率） |
| NRZ | VEC（矢量误差校正） |
| NRZ | Vrms（均方根值） |
| NRZ | DJ& RJ（确定性抖动和随机抖动） |
| NRZ | 噪声 |
支持的DSP功能
电光模拟前端的频率响应校正。
N阶Bessel-Thomson滤波器。
CTLE（连续时间线性均衡器）自适应或手动控制。
FFE（前馈均衡器）自适应或手动控制。
DFE（决策反馈均衡器）自适应或手动控制。
去嵌入或嵌入四端口（.s4p）和两端口（.s2p）文件。
移动平均滤波。
