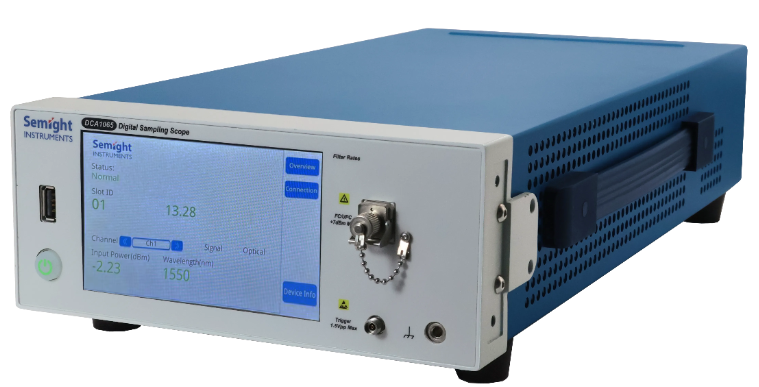

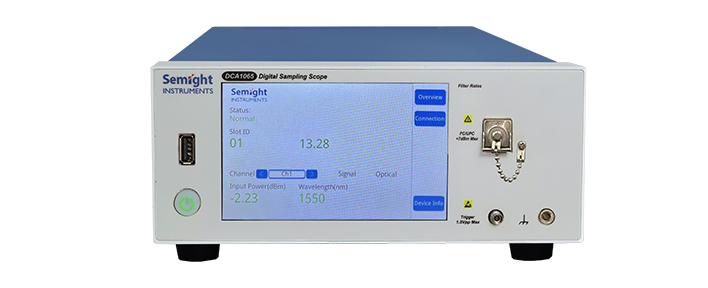

DCA1065 65GHz 采样示波器|联讯仪器 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
DCA1065 助力1.6T光模块测试发展，支持单模（1250 - 1600nm波长）53/56 GBaud和106/112 GBaud PAM4 信号测试。系统响应可通过 SIRC（System Impulse Response Correction）矫正和调整，从而满足不同速率信号的测试。同时支持最高 64 Taps 的 TDECQ 前馈均衡器（Feed Forward Equalizer，FFE）进行码间串扰（Inter Symbol interference, ISI）消除。
特点
高效测量：最多支持4路 112 GBaud PAM4 信号眼图测试
功能丰富
满足 PAM4 眼图测试参数
满足200 Gbps/ lane 信号测量
自动测试
远程命令控制方式方便快捷
精准测试
高性能确保测试一致性
功能与优势
集成化多端口一体设计
外形小巧(半机架宽度)，极大节省空间。
通道数量可选：1/2/4个。
发射机色散眼图闭合四相测试
TDECQ的测量基于眼图中的两个垂直直方图，理想情况下，两个窗口的位置以0.45 UI和0.55 UI为中心，同时保持直方图相距0.1 UI，每个直方图窗口的宽度为0.04 UI。每个直方图窗口都覆盖眼图的所有调制级别，通过调整直方图对的精确时间位置来测量以获得最小的TDECQ值。
如图所示为TDECQ的测量窗口示意图
OMA外部光调制测试
OMA（Outer Optical Modulation Amplitude）外部光调制幅度指的是在规定测试码型中，7个连“3” 和6个连“0”的中心两个UI上测量的电平值P3和P0的差值，即OMA=P3-P0。而消光比OER（Outer Extinction Ratio）也是基于这两个电平值计算得到的，OER=P3/P0。
如图所示为Outer OMA/ER定义中功率水平P0和P3
实际测试 106.25 GBaud PAM4 信号
这是 DCA1065 进行 106.25 GBaud PAM4 信号的SSPRQ码型眼图截图
指标项 | 指标描述 |
光口带宽[1] | 65 GHz |
光纤输入 | 9/125μm FC/UPC 单模 |
波长范围 | 1250 - 1600 nm |
出厂校准波长[2] | 1310/1550 nm ±10 nm |
支持标准速率 (滤波器) | 106.25/112 GBaud PAM4 53.125/56 GBaud PAM4 |
ADC 分辨率 | 14 Bit |
测量一致性[3] | 平均功率：±0.1 dB |
最大输入[4] (不破坏峰值功率) | +5 dBm |
测试灵敏度与线性测试范围[5][6] | PAM4：-5 to -1 dBm |
平均功率测量范围 | -35 dBm to +1 dBm |
平均功率测量精度 | 单模±5% ±200 nW ±连接器不确定度 |
输入回波损耗 (FC/UPC) | ＞30 dB @ 1310nm |
[1]光口带宽采用光功率下降 3dB 点表示，即这里描述的是-3dBo 带宽（-3dBo=-6dBe）。
[2]这里±10nm 是光源的波长误差。
[3]此参数不用于表征仪器的性能指标。其含义是使用理想信号进行测试，示波器计算结果与理论计算结果的差异。在实际测试场景中，测试一致性与实际信号质量有关。
[4]采用逐步提高输入光功率（步进 0.1dBm）进行破坏性实验得到。在实际应用中，因光源存在不稳定性，请勿长时间将输入光信号保持在+5dBm 或以上功率值，这可能会导致产品性能下降或损坏。
[5]测试灵敏度不用于表征仪器的性能指标，由噪声特征值计算得到。其含义是在仅受示波器本底噪声的影响下，使用理想眼图进行 Mask 测试，模板余量接近 0%时的功率值。在实际测试场景中，具体可测试的最小功率点还与待测信号质量有关。
[6]不同信号类型（PAM4 速率，单模）有所差别。
| 项目 | 指标 |
| 光带宽 | 65GHz |
| 信号调制类型 | NRZ、PAM4 |
| 光通道数量 | 1/2/4 |
| 波长范围 | 1200~1600nm |
| 抖动 | 200fs |
| 光输入接口 | FC 9/125μm |
| 最大不损伤功率 | +5dBm |
| 光灵敏度 | -6dBm |
| 信号速率 | >53GBd、106/112GBd |
| 算法支持 | SIRC、FFE |
