9kHz至40GHz小型化实时频谱分析仪/接收机
超外差式数字接收机架构, 14段预选滤波器
100MHz分析带宽（采样率可调），291.6GHz/s频谱扫描速度，内置FPGA信号处理
结合软件杂散抑制，在40GHz范围内提供＞75dBc（典型值）的镜像抑制与中频抑制
轻至650克，167x117x28mm，功耗18W
1000M/100M以太网数据接口
内置多模GNSS定位，提供1PPS，数据含经纬度信息与时间戳
使用新一代高兼容性API接口（HTRA API）与SAStudio4应用程序
支持ARM与x86处理器的远端主控，支持linux与windows操作系统
支持-20℃/-40℃至65℃工作温度（选件）
内置OCXO（选件）或GNSS驯服OCXO（选件）
内置4G数据模块（选件）
NXN-400是基于1000/100 Mbps以太网接口与高速FPGA信号处理的小型化
网络节点型实时频谱仪/接收机。面向接收机、频谱监测、射频测试等应用进行了设计优化。可输出频谱、数字IQ流、功率检波波形(零扫宽)、实时频谱。体积、重量、功耗针对现场及嵌入式应用高度优化。提供新一代高兼容性API接口，可快速实现高效的二次开发，用户代码兼容SAE-90、SAE-200、NXE-200等其他海得科技设备，可灵活地根据需要选择硬件。
NXN-400为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。提供标准频谱分析、数字I0流、检波分析及实时频谱分析4种工作模块式，同时具备良好的射频与信号处理性能。模块内置一个高集成度的超外差式接收机射频前端，同时具备了基于FPGA的后端数字处理系统以加速相关数字信号处理。基于FPGA的数字信号处理有效降低了设备对后端处理器的性能要求。内置低功耗ARM处理器与1000M/100M以太网接口。
9kHz至40GHz小型化实时频谱分析仪/接收机
超外差式数字接收机架构, 14段预选滤波器
100MHz分析带宽（采样率可调），291.6GHz/s频谱扫描速度，内置FPGA信号处理
结合软件杂散抑制，在40GHz范围内提供＞75dBc（典型值）的镜像抑制与中频抑制
轻至650克，167x117x28mm，功耗18W
1000M/100M以太网数据接口
内置多模GNSS定位，提供1PPS，数据含经纬度信息与时间戳
使用新一代高兼容性API接口（HTRA API）与SAStudio4应用程序
支持ARM与x86处理器的远端主控，支持linux与windows操作系统
支持-20℃/-40℃至65℃工作温度（选件）
内置OCXO（选件）或GNSS驯服OCXO（选件）
内置4G数据模块（选件）

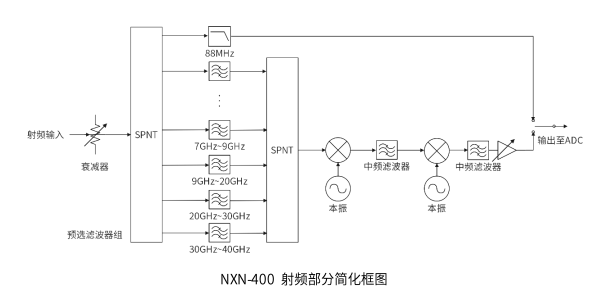

NXN-400在88MHz及以内频率使用直接采样通道，88MHz-40GHz频率使用超外差式混频通道。在7.8GHz以内，分布了较为密集的预选滤波器；7.8GHz以上，预选滤波器的数量有限，仅能提供部分抗干扰能力与非常有限的镜像抑制。在标准频谱模式下NXN-400可通过开启杂散抑制算法来提供附加的镜像抑制能力(其他模式无效)。以下给出各频段镜像抑制与中频抑制情况。
| 频段 | 杂散抑制开启 | 杂散抑制关闭 | ||
| 镜像抑制 | 中频抑制 | 镜像抑制 | 中频抑制 | |
| 9kHz~88MHz | ≥65dBc | ≥80dBc | ≥65dBc | ≥75dBc |
| 88MHz~0.35GHz | ≥80dBc | ≥80dBc | ≥75dBc | ≥75dBc |
| 0.35GHz~2.6GHz | ≥80dBc | ≥80dBc | ≥60dBc | ≥40dBc |
| 2.6GHz~5.6GHz | ≥80dBc | ≥80dBc | ≥30dBc | ≥40dBc |
| 5.6GHz~7.8GHz | ≥75dBc | ≥80dBc | ≥20dBc | ≥75dBc |
| 7.8GHz~9GHz | ≥65dBc | ≥80dBc | 无抑制 或仅抑制 少数分量 | ≥75dBc |
| 9GHz~12GHz | ≥65dBc | ≥80dBc | ≥75dBC | |
| 12GHz~14GHz | ≥65dBc | ≥80dBc | ≥75dBc | |
| 14GHz~19GHz | ≥70dBc | ≥80dBc | ≥75dBc | |
| 19GHz~22GHz | ≥65dBc | ≥80dBc | ≥75dBc | |
| 22GHz~24GHz | ≥65dBc | ≥80dBc | ≥75dBc | |
| 24GHz~30GHz | ≥65dBc | ≥80dBc | ≥75dBc | |
| 30GHz~33GHz | ≥60dBc | ≥80dBc | ≥75dBc | |
| 33GHz~35GHz | ≥80dBc | ≥80dBc | ≥75dBc | |
| 35GHz~40GHz | ≥80dBc | ≥80dBc | ≥75dBc | |
| N X N - 4 0 0 技 术 指 标 ( 典 型 值 ) | ||||||
| 本指标测试基于 硬件版本：R3 API:0.55.5 FPGA:0.55.2 MCU:0.55.1 SAS4:4.1.55.46 | ||||||
| 频率 | ||||||
| 频率范用 | 9kHz~40GHz | |||||
| 初始频率精度 | <1 ppm,支持程序手动修正 | |||||
| 参考时钟 | 内部或外部，程控切换； 内部TCXO老化<1 ppm/年，温漂<1 ppm;内部OCXO(选件),温漂<0.15 ppm | |||||
| 频谱纯度 | ||||||
| 单边带相位噪声 | dBc/Hz | |||||
| 载波频率 | 1GHz | 3GHz | 10GHz | 20GHz | 40GHz | |
| 1 kHz | -95.2 | -97.2 | -92.6 | -86.2 | -80.5 | |
| 10 kHz | -104.2 | -101.8 | -98.5 | -96.5 | -86.5 | |
| 100 kHz | -106.5 | -103.6 | -99.5 | -95.3 | -86.3 | |
| 1 MHz | -120.7 | -121.2 | -116.4 | -111.3 | -103.3 | |
| 10MHz | -130.8 | -134.3 | -132.5 | -128.1 | -123.6 | |
| 剩余响应 RBW=1kHz 正峰值检波 | 频率范围 | R.L.=0 dBm | R.L.=-20 dBm | |||
| 杂散抑制关 | 杂散抑制开 | 杂散抑制关 | 杂散抑制开 | |||
| 9kHz~10GHz | -73 | -84 | -79 | -90 | ||
| 10GHz~20GHz | -87 | -90 | -101 | -110 | ||
| 20GHz~30GHz | -74 | -88 | -92 | -107 | ||
| 30GHz~40GHz | -83 | -89 | -95 | -105 | ||
| 镜频抑制 | >60dBc;请详见技术特性 | |||||
| 中频抑制(杂散抑制关) | >75dBc;0.35GHz~5.6GHz除外，>40dBc | |||||
| 中频抑制(杂散抑制开) | >80dBc | |||||
| 本振相关杂散 | <-65dBc(偏离中心频率+/-(N/M)*125MHz,N、M=1,2,3,4,5…) | |||||
| 输入相关杂散(杂散抑制 开 ) | <-60dBc;请详见技术特性 | |||||
| 信号处理 | ||||||
| 分析带宽 | 最大100MHz | |||||
| IQ数据 | 122.88MSPS,FPGA支持1,2,4,8,16,32,64,128,256,512,1024,2048,4096抽取 | |||||
| 存储深度 | 内置存储器深度为128Mbytes | |||||
| 当数据生成速率小于总线带宽时支持连续不间断存储，存储深度仅取决于硬盘容量 | ||||||
| 外触发响应 | 最高响应频度500次/秒 | |||||
| 模拟中频输出 | 支持，307.2MHz+/-50MHz | |||||
| 幅度 | ||||||
| 毁损输入功率(连续波) | 23dBm | 88MHz~40GHz | ||||
| 10dBm | 100kHz~88MHz | |||||
| 最大直流电压 | +/-10 VDC | |||||
| 显示范围 | DANL~23 dBm | |||||
| 电平精度 | +/-2.0 dB(9kHz~9GHz);+/-3.0 dB(>9GHz) | |||||
| 中频带内平坦度 | +/-1.75dB(模拟中频带宽档位=1);+/-2.0 dB(模拟中频带宽档位=0) | ||||||||||
| 参考电平(R.L.) | -50dBm~23dBm | ||||||||||
| 射频前置放大器 | 未标配前置放大器 | ||||||||||
| 显 示 平 均 噪 声 电 平 (DANL) RBW=10kHzRMS检波 | 频率范围 | R.L.=0 dBm | R.L.=-20 dBm | ||||||||
| 9kH | -119 | -139 | |||||||||
| 100kHz | -131 | -149 | |||||||||
| 1GHz | -137 | -143 | |||||||||
| 88MHz~9GHz | -133 | -139 | |||||||||
| 9GHz~19GHz | -131 | -146 | |||||||||
| 19GHz~30GHz | -127 | -144 | |||||||||
| 30GHz~40GHz | -129 | -141 | |||||||||
| 标准频谱分析迹线设置 | |||||||||||
| 检波器 | 正峰值、负峰值、取样、平均、RMS、最大功率 | ||||||||||
| 分辨率带宽(RBW) | 0.1Hz~10MHz | ||||||||||
| 视频带宽(VBW) | 0.1Hz~10MHz | ||||||||||
| 迹线功能 | 清除写入_采样、清除写入_正峰值、清除写入_负峰值、清除写入_平均、最大保持、最 小保持、平均 | ||||||||||
| 数据图表 | SAStudio4软件中提供常规频谱、瀑布图、历史迹线 | ||||||||||
| 测量功能 | 相位噪声、信道功率、占用带宽、XdB带宽、邻道抑制、IM3 | ||||||||||
| 扫频速率-标准频谱分析 | 219.1GHz/s | 自 动 | RBW≥1MHz,B-Nuttall窗，杂散抑制设置Standard | ||||||||
| 291.6GHz/s | 自 动 | RBW=250kHz,B-Nuttal窗，杂散抑制设置为Standard | |||||||||
| 23.0 GHz/s | 自 动 | RBW=30 kHz,B-Nuttall窗，杂散抑制设置为Standard | |||||||||
| 863.2M Hz/s | 自 动 | RBW=1 kHz,B-Nuttall窗，杂散抑制设置为Standard | |||||||||
| 检波分析/零扫宽 | |||||||||||
| 最高时间分辨率 | 8ns | ||||||||||
| 最大分析带宽 | 100MHz | ||||||||||
| 检波器 | 正峰值、负峰值、取样、平均、RMS、 最大功率 | ||||||||||
| 实时频谱分析 | |||||||||||
| FPGA实现的可变点数 FFT 分析引擎，支持帧率压缩、迹线检波 FFT 帧之间严格无空隙也无交叠 (overlap) | |||||||||||
| FFT刷新率=10^9ns/(N*D*8ns);POl=N*D*8ns | |||||||||||
| FFT 分析 | N 为 FFT 点数(2048、1024、512、256、128、64、32),D 为抽取倍数(1、2、4、8…) | ||||||||||
| 典型设置 | FFT 刷新率 61,035 次/秒 3,906,250 次/秒 | POI 16.384us 0.256us | |||||||||
| N=2048,D | =1 | ||||||||||
| N=32,D=1 | |||||||||||
| 实时分析带宽 | 100 MHz | ||||||||||
| 窗函数 | B-Nuttall,FlatTop | ||||||||||
| 分辨率带宽 | 14.73MHz-3.59kHz(FlatTop | 窗);7 .81MHz~1.90kHz(B-Nuttall); 每种窗13个档位 | |||||||||
| 幅度分辨率 | 0.75dB | ||||||||||
| 通用规格 | |||||||||||

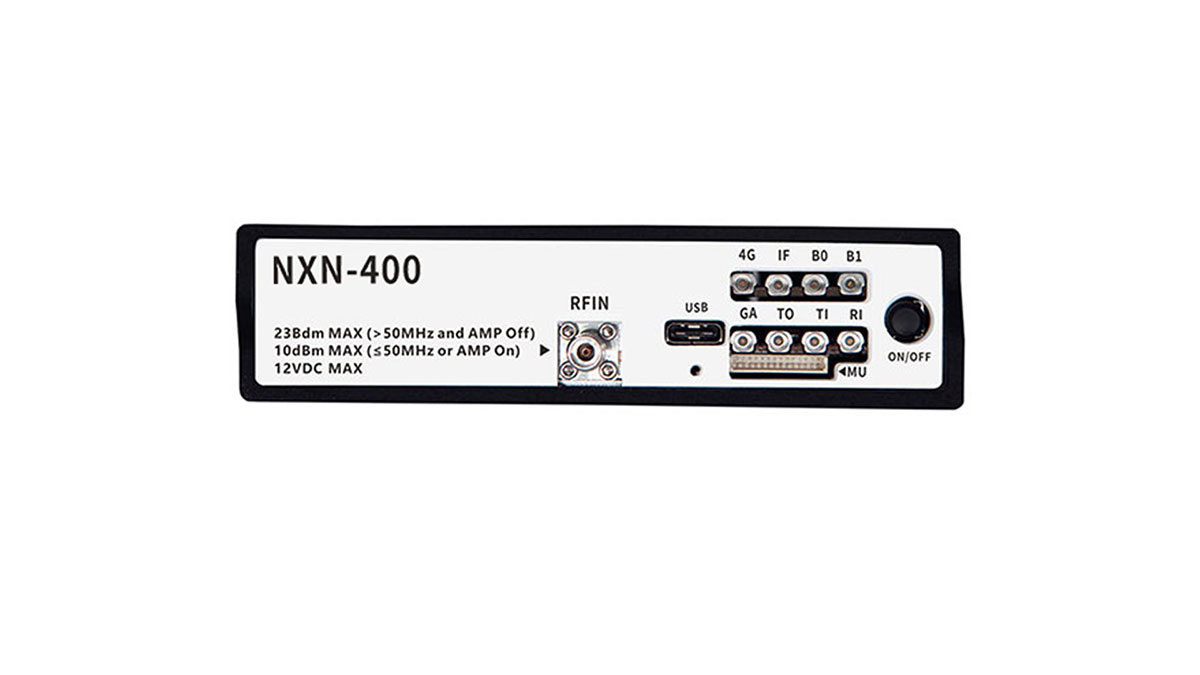

| 输入输出 | 电源 | Type-C(1)PD (QC3.0)请提供12V2A或9V2A | |||||||||

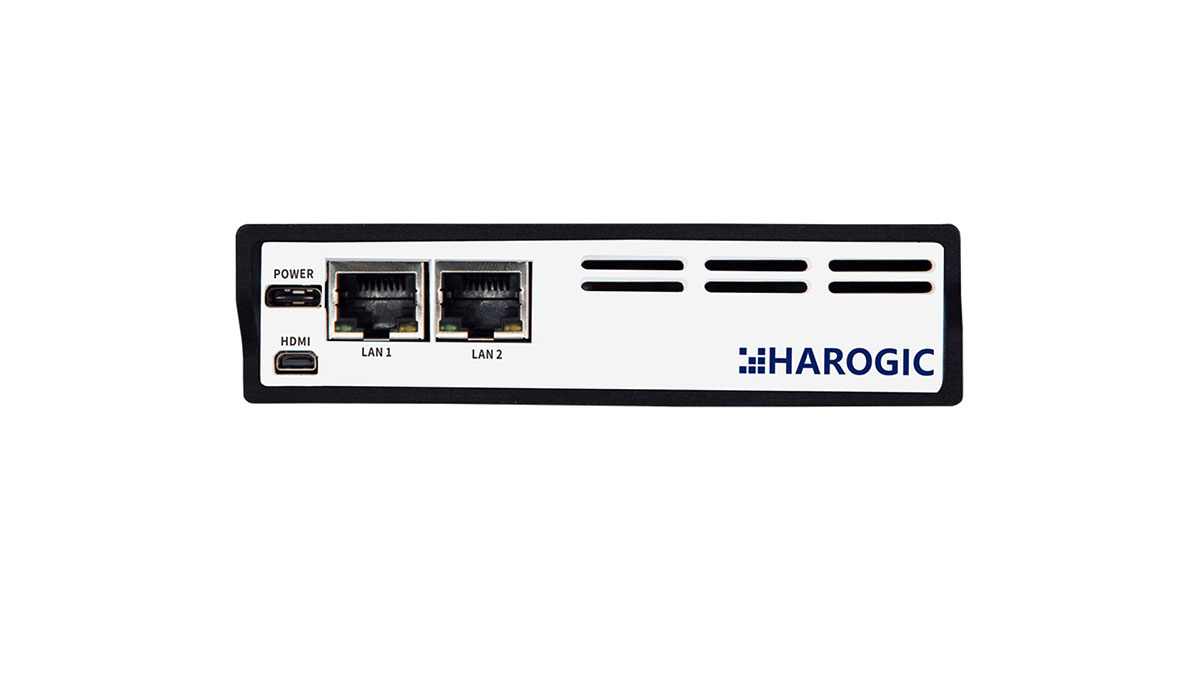

| 数据 | RJ451000Mbps x1,100Mbps x1 | |
| 射频输入 | 2.92mm(F),输入阻抗50 Ω | |
| 外参考时钟输入 | MMCX(F)(1),幅度≥1.5Vpp,输入阻抗330 Ω | |
| 外参考时钟输出 | 集成于MUXIO中，3.3VCMOS,可程控开启或关闭 | |
| 外触发输入 | MMCX(F)(2),3.3V CMOS,输入阻抗为高阻 | |
| 外触发输出 | MMCX(F)(3),3.3V CMOS | |
| 模拟中频输出 | MMCX(F)(4),最大输出功率-25dBm,输出阻抗50 Ω | |
| GNSS天线 | MMCX (F)(5) | |
| 4G模块天线 | MMCX(F)(6) | |
| 通用USB2.C | Type-C (2) | |
| 功耗 | 峰值功耗14W,典型功耗12W | |
| 工作温度 (环境温度/内核温度) | 0~50℃/0~70℃(标准温度等级) | |
| -20~65℃/-20~85℃(扩展温度等级选件)(不含塑料外壳与风机) | ||
| 40~65℃/-40~85℃(宽温温度等级选件)(不含塑料外壳与风机) | ||
| 存储温度(环境温度) | -20~70℃(标准温度等级) | |
| 40~85℃(扩展温度等级与宽温温度选件)(不含塑料外壳与风机) | ||
| 尺寸(深*宽*高)与重量 | 167x117x28mm 650g(包含保护壳及结构配件，含接头长度) | |
| 包装附件 | 闪存盘*1,电源适配器*1,数据线*1 | |
| *指标典型值适用于以下条件：(1)开机预热20 min (2) 环境温度25℃(设备温度50℃) (3)标准频谱分析模式-杂散抑制增强开启 (4)100MHz 分析带宽与IFGainGrade=4 (5) 用户需提供必要的散热条件保证设备环境温度与内核温度同时位于额定范围内 | ||
厂家直销：
025-83305049
supports@harogic.com
服务时间：工作日 AM 9:00 ~ PM 18:00
| 代号 | 选件 | 说明 |
| 01 | 内置OCXO参考时钟(硬件) | 提供比标配更优稳定度的参考时钟，温漂<0.15 ppm,增 加0.8W的整机功耗。 |
| 05 | 内置GNSS驯服的OCXO参考时钟(硬件) | 提供GNSS驯服的参考时钟与1PPS,增加1.1W的整机 功耗。 |
| 06 | 内置较高精度的GNSS定位(硬件) | 提供比标配更高精度的GNSS定位 |
| 09 | 内置4G数据模块(硬件) | 提供4G数据连接的物理条件 |
| 20 | 扩展温度等级(硬件) | -20~65℃/-20~85℃(扩展温度等级选件) |
| 21 | 宽温温度等级(硬件) | 40~65℃/-40~85℃(宽温温度等级选件) |
