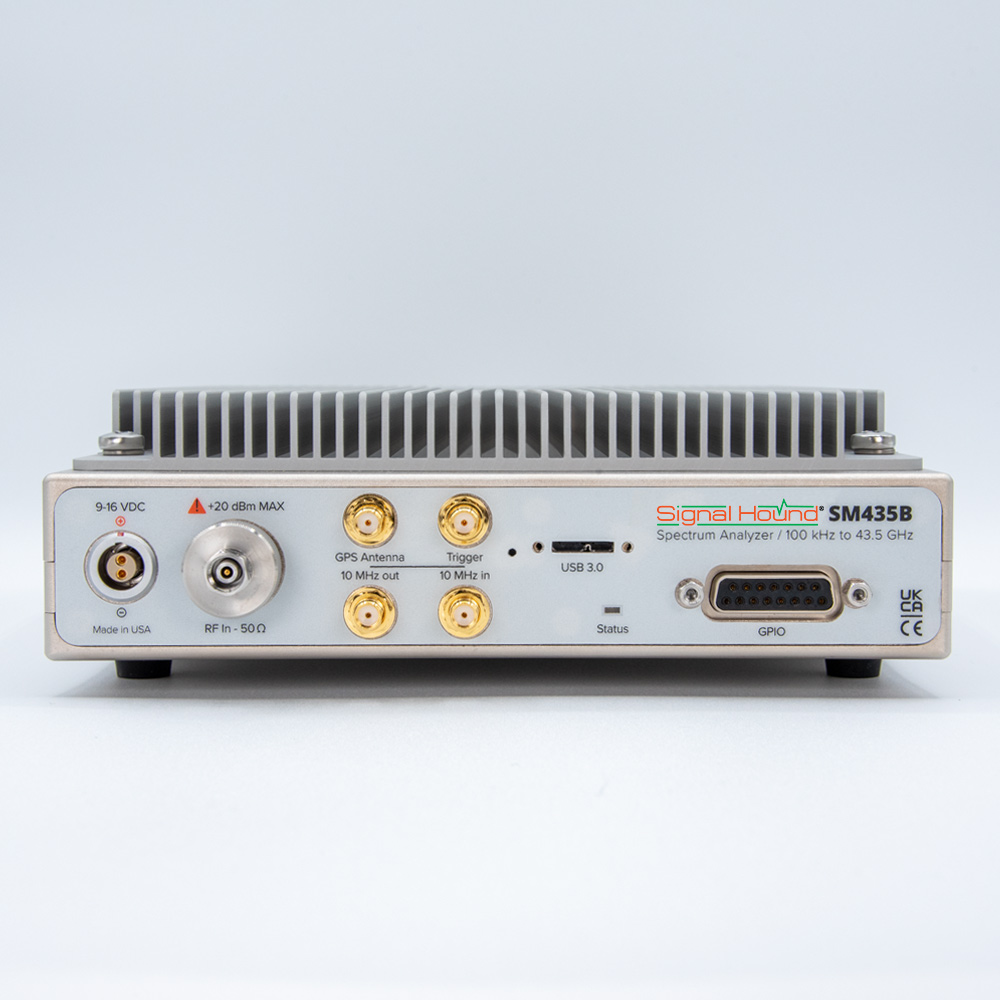

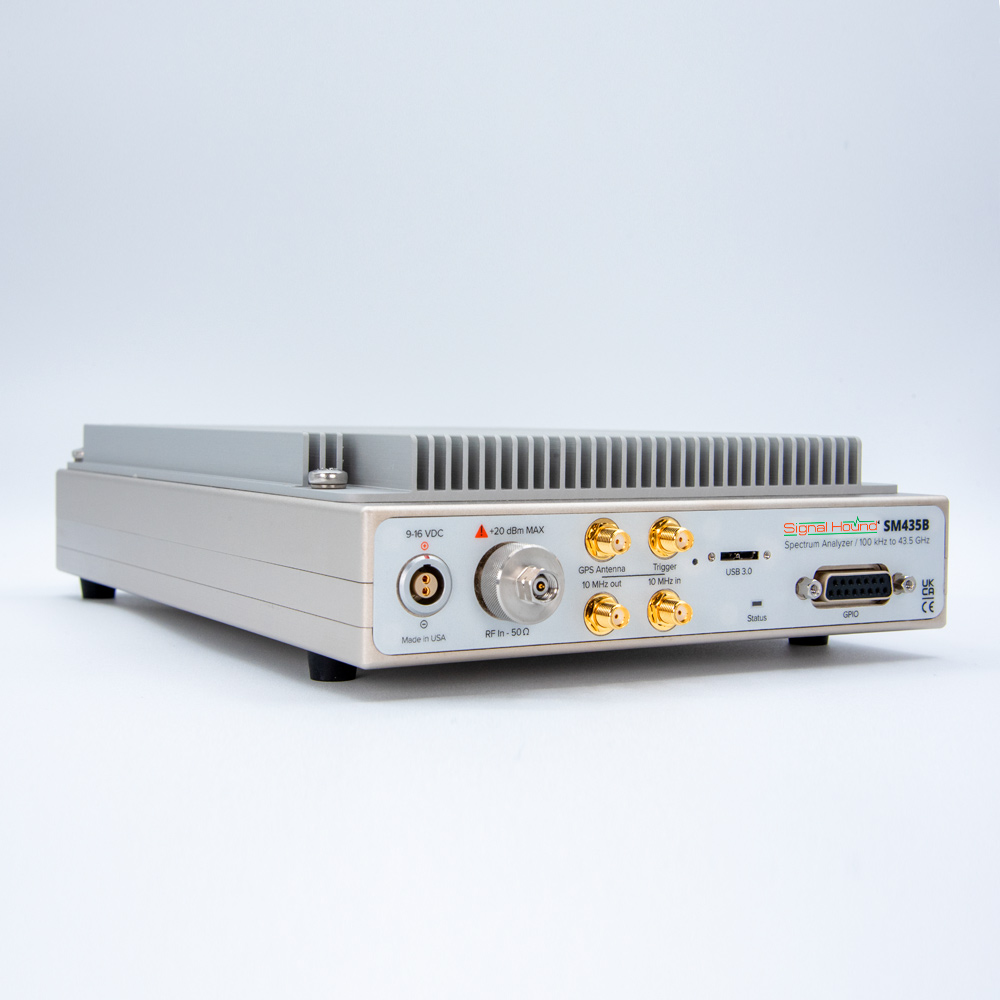

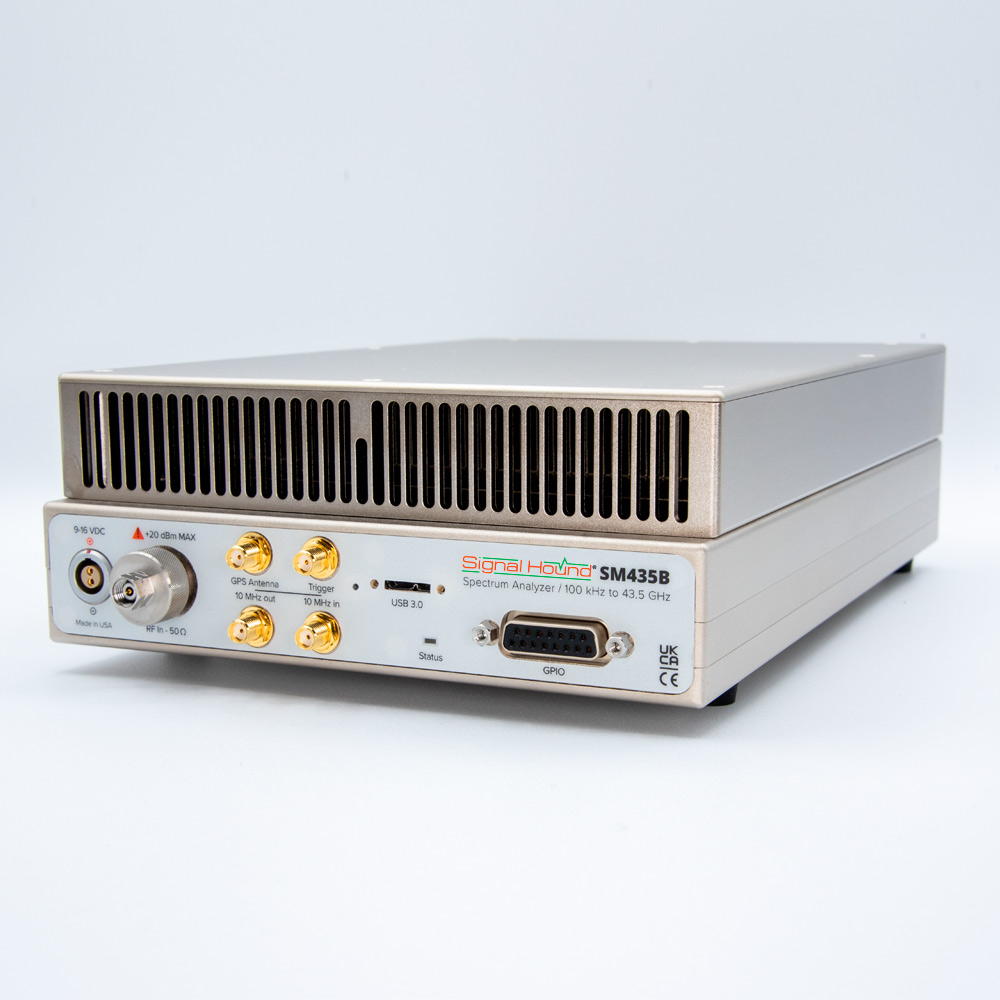

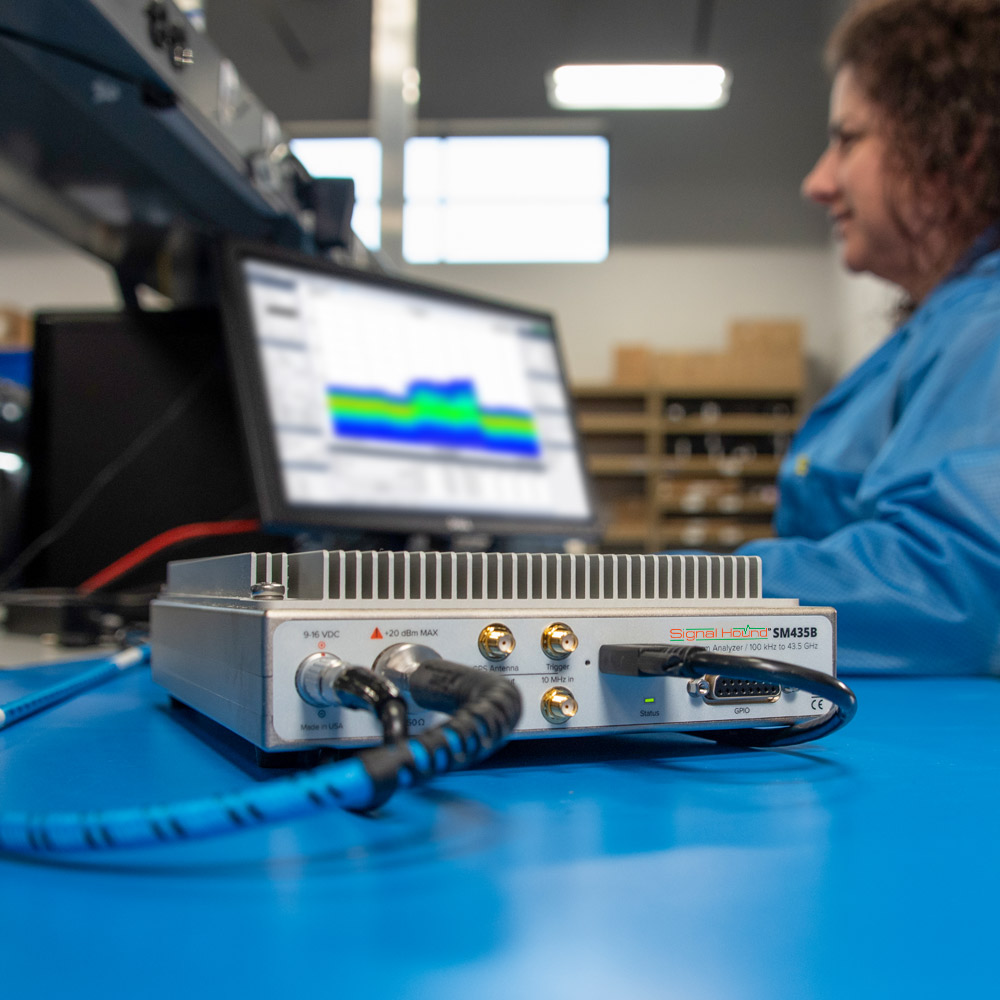

SM435B 是一款高性能频谱分析仪和监测接收机。该分析仪的调谐范围为 100 kHz 至 43.5 GHz，瞬时带宽 （IBW） 为 160 MHz，动态范围为 110 dB，在 30kHz RBW 时扫描速度为 1THz/sec（使用 Nuttall 窗口），相位噪声性能低到足以为 EVM 测量提供小于 0.1% 的误差，甚至可以与市场上最昂贵的频谱分析仪相媲美。
SM435B 提供 160 MHz 瞬时带宽 （IBW） 校准的 I/Q 捕获，可通过 USB 3.0 将 2 秒 I/Q 缓冲区块传输到 PC（了解有关此功能的更多信息）。
信号处理分布在功能非常强大的英特尔 FPGA 和具有英特尔酷睿 i7 处理器的外部 PC 之间。Signal Hound SM435B 可以使用其本地 API 轻松连接到自动监控系统或自动测试设备。SM435B API 为客户提供了将自己的 DSP 算法插入校准的 I/Q 数据流所需的访问权限。
频率
• 范围：100 kHz 至 43.5 GHz
• RF 输入阻抗（2.4mm 连接器）：50Ω
• 校准的流 I/Q：5 kHz 至 40 MHz 可选 I/Q 带宽
• 包括一个内部 GPS，用于时基同步、I/Q 时间戳和 GPS 定位
• 分辨率带宽 （RBW）：0.1 Hz（≤200kHz 跨度）至 3 MHz（任何跨度），使用 40 MHz IBW;30 kHz 至 10 MHz，使用 160 MHz IBW
• 时基精度：GPS 训练的 OCXO 保持在 ±5 x 10 以内-10锁定到 GPS
时 – 保持 ±5 x 10-9/天老化 （±2 x 10-8第一天典型值）
– 漂移 ±1 x 10-8温度范围：-40°C至65°C
系统噪声系数（典型值）
12dB（700 MHz至2.5 GHz）;
2.5 GHz 至 24 GHz 时为 15dB;
24 GHz 至 40 GHz 范围内为 18dB + 0.5dB/GHz;
40 GHz 至 43.5 GHz 范围内为 26dB + 2.0dB/GHz;
IP2
+75dBm（100 kHz至20 GHz
） +50dBm（20 GHz至24 GHz）
+70dBm（24 GHz至43.5 GHz）
IP3
+28dBm（100 kHz至4 GHz）;
+23dBm，从 4 GHz 到 6 GHz;
+20dBm（6 GHz至43.5 GHz）
| 详细指标 | ||||||||||||||
| 频率范围 | 100 kHz至43.5 GHz | |||||||||||||
| 扫描速度 | 扫描速度 1THz/sec 160 GHz/sec 18 GHz/sec | RBW ≥30 kHz 10 kHz 1 kHz | ||||||||||||
| 显示平均值 噪声级（DANL） REF LEVEL≤-20 dBm | 输入频率范围 100kHz至160 MHz 160 MHz至2.2 GHz 2.2 GHz to 24 GHz 24GHz至36 GHz 36GHz至43.5 GHz | dBm/Hz | ||||||||||||
| -156 -159 -155 -153 -147 | dBm dBm dBm dBm+0.5dB/GHz dBm+1.1dB/GHz | |||||||||||||
| IQ采集 | 校准流I/Q：高达40 MHz的可选择I/Q流带宽；在160 MHz带宽下高达2秒的校准I/Q捕获 | |||||||||||||
| 时钟精度 | ·±5×10-10 ·保留±5x109/天的老化时间(±2x10/day） ·保留±1x10，温度超过40℃至65℃ | |||||||||||||
| 系统噪声图（典型） | ·12dB，700 MHz至2.5 GHz ·15dB，2.5 GHz至24 GHz ·18dB+0.5dB/GHz，24 GHz至40 GHz ·26dB+2.0dB/GHz，40 GHz至43.5 GHz | |||||||||||||
| 线性 | IP2 100kHz到20GHz 20GHz43.5GHz | +75dBm +70dBm | IP3 100kHz至4 GHz 4GHz至6 GHz 6 GHz至43.5 GHz | +28dBm +23dBm +20dBm | ||||||||||
| 振幅精度 | ·±2.0 dB ±3.0 dB Flat-Top windowing | |||||||||||||
| 剩余响应 REF LEVEL≤-20 dBm | ·100kHz至6GHz ·6GHz至15 GHz ·15GHz至44GHz | -110 dBm -100 dBm -90 dBm | ||||||||||||
| 1 GHz中心频率下的SSB相位 噪声 | 偏移频率 ·10 Hz ·100 Hz ·1kHz .10 KHz ·100 kHz ·1MHz | dBc/Hz -76 -108 -125 -136 -138 -138 | ||||||||||||
| 射频输入的泄漏 | ·100kHz至6 GHz ·6GHz至24 GHz ·24GHz至43.5 GHz | .80 dBm -50 dBm -75 dBm | ||||||||||||
| 混频响应 | 100kHz至6 GHz 6GHz至24 GHZ· 24GHZ至43.5 GHz | .55dBc -45 dBc -45 dBc | ||||||||||||
| 预选滤波器组 | 20 MHz至43.5 GHz | |||||||||||||
| 同步 | 外部触发器，GPIO， 内部GPS（+/-40ns） | |||||||||||||
| 工作温度 | 标准（被动式冷却）32F至122F（0℃至+50℃) | |||||||||||||
| 尺寸和重量 | ·10.45" ×7.2" ×2.15" (265mm×183mm×55mm)·7.77 lbs. (3.52 kg) | |||||||||||||
| 功耗 | ·9至16VDC·最大功率为32瓦 | |||||||||||||
| 接口 | USB 3.0 | |||||||||||||
| 系统要求 | Windows或x64_86操作系统，Linux x64_86架构 | |||||||||||||
| 订购选项 | ||||||||||||||
| 标准温度，温度范围为32F至122 °F（0℃至+50℃) | ||||||||||||||
| 选项1，温度范围-40F至149 °华氏度（ -40℃至+65℃) | ||||||||||||||
| 选项-80-IF输出选项（800MHz的24GHz-43.5GHz） | ||||||||||||||
SPIKE软件是 Signal Hound 的频谱分析仪软件，适用于 Signal Hound所有 频谱分析仪和跟踪发生器系列兼容。Spike 提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式，是功能强大且经济实惠的射频分析的完美应用程序。
Signal Hound官网下载地址：
版本 3.9.0 Windows 11、10、8、7— .zip文件
版本 3.9.0 Windows 11、10、8、7— .zip文件
Version 3.9.0 for Ubuntu 22.04/20.04/18.04 （BB/SM/SP only）— .zip文件
RHEL 8 版本 3.9.0（仅限 BB/SM/SP）— .zip文件
相关：
关于 Signal Hound SDK开发套件
将设备 API 文件作为 Windows DLL 或 Linux 共享对象库文件包含在内，用于控制 Signal Hound 频谱分析仪和信号发生器。
使用设备 API 进行快速、直接的设备控制。
包括 C/C++、C#、Python 和 MATLAB® 的编程示例
在线和离线文档。
包括 Spike 和 VSG60 软件的 SCPI 编程手册和示例。（了解有关 SCPI 的更多信息）
包括 VRT VITA-49 源代码、手册和示例 （SM200）
包括 Spike 扫描记录文件 （.SHR 文件）解析器示例
使用 SM200B 和 SM435B 分段 I/Q 功能执行 250MS/s 的 I/Q 采集和复杂的触发
文档
VSG25 系列 API – 版本说明
电脑要求：
操作系统
64/32 位 Windows 7/8/10/11
VS2019 或 VS2012 C++ 可再发行
Ubuntu的 18.04/20.04
CentOS 7（仅限部分设备）
RedHat 8（仅限部分设备）
推荐使用 Intel i5/i7 处理器。
原生 USB 3.0 支持
SM435B、SM200B、SP145、BB60、VSG60
10GbE 网络连接
SM200C、SM435C
USB 2.0 支持
SA44、SA124、TG44、TG124、VSG25
为相关设备安装的 Signal Hound USB 驱动程序。
发布于 2024-02-06 的当前版本—140 MB zip文件
1、深圳市至一测控技术有限公司
电话：0755-23033660 | 18665380013
地址：深圳市龙华区民田路203号6栋A座4-107
2、南京舜特科通信技术有限公司
总机：025-52635773
传真：025-52632557
邮箱：sales@sainty-tech.com
官网：www.sainty-tech.com
地址：南京市江宁区胜利路89号紫金研创中心3号楼801
操作温度选件：
1、标配：操作温度：0℃至+65℃（-40℃至+65℃能开机，稳定后指标也保证）
2、选件1：操作温度：-40℃至+65℃（指标保证）
3、选件80：包括一个IF输出选项，具有800MHz带宽的IF可调谐频率，在24GHz – 43.5GHz之间
