SL3000A-PRO系列32通道高性能误码仪1.25Gbps-120Gbps|中星联华 (在产)

SL3000A-PRO系列高性能误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度，为高速串行电路产品预研、设计和生产测试提供了强大的性能和丰富的高级功能。误码仪能够在高速有线通信系统中对误码率进行测试分析，主要用于评估电子信道性能，是高速通信硬件电路研发和测试的必备仪器，广泛应用高校研究所、通信设备研发及航空航天研究等领域。

应用:高速互联信号完整性测试 /高速芯片SERDES/FPGA/DAC/ADC的高速接口的接收机容限和余量测试 • 高速数据中心/光通信/光模块的研发测试 /激光通信和相干光的研发测试/高速光器件测试

SL3000A-PRO系列高性能误码仪特点：




1. 32通道

2. 速率范围:1.25Gbps-120Gbps

3. 支持NRZ/PAM4编码信令格式

4. 支持抖动和噪声注入

5. 2.5V的高压输出

6. 128bit用户自定义码型

7. 3个眼高可调

强大的模块化设计

• 单模块支持配置1-4通道的码型发生器PPG和误码检测器ED。

• 单机设备支持8个可扩展功能槽位，灵活配置不同模块，最大支持32个通道。

• 每通道支持1.25Gbps到最高120Gbps。

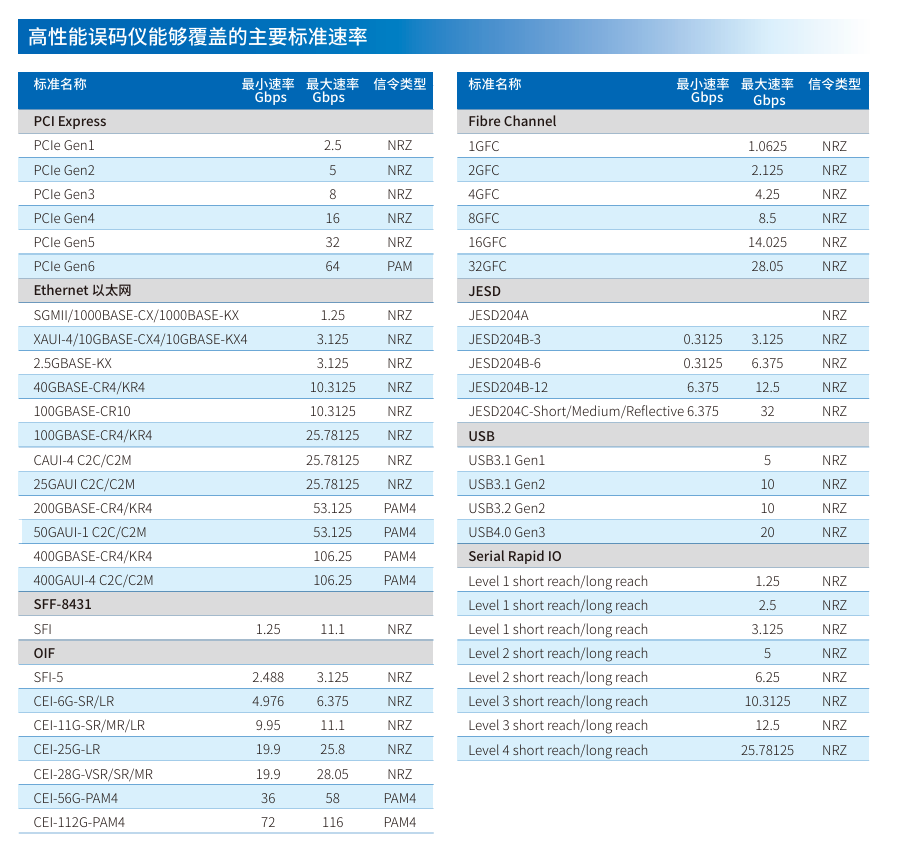

• 支持所有主流NRZ/PAM4速率和各种非标准速率，提供不同选件方便未来速率扩展和升级。

• 高速信号完整性测试系统，可定制化工装夹具，配套线缆、转接头等，以满足不同场景测试需求。

卓越的信号完整性和丰富的高级功能

• 支持NRZ,PAM4编码信令格式。

• PPG支持丰富的低频抖动和高频抖动注入模拟真实世界的复杂环境。

  • 周期性SJ1/SJ2抖动注入。

  • 随机抖动RJ注入。

• 丰富的各种噪声注入。

  • 共模噪声CMI注入。

  • 差模噪声DMI注入。

  • 宽带白噪声BBN注入。

• PPG内置最高达7个FFETaps,提供灵活的预失真设置来进行通道补偿。

• PPG支持高达2.5V的差分高压输出。

• PPG多插卡间支持高达ps分辨率的相位/Skew调整功能。

• 支持多种随机码型和自定义码型。

  • PRBS随机码，高频/中频/低频时钟码。

  • 128bit用户自定义码型。

• 对于PAM4支持3个眼高的调整。

• 接收端ED支持高级自动均衡功能轻松满足各种复杂测试环境。

• 接收端ED内置了CDR时钟恢复功能,无需外部时钟输入。

• 对于PAM4支持高级的眼图、直方图、以及物理层分析突发误码的虚拟FEC的分析功能。

快捷丰富的软件用户界面

• 方便易用的向导功能。

• 人性化的布局和操作。

• 方便灵活的界面切换。

• 丰富的测试相关信息。

  • 预失真

  • DMI差模噪声

  • 播损恶化

  • BUJ串扰抖动

  • LFSJ周期抖动

  • HFPJ周期抖动

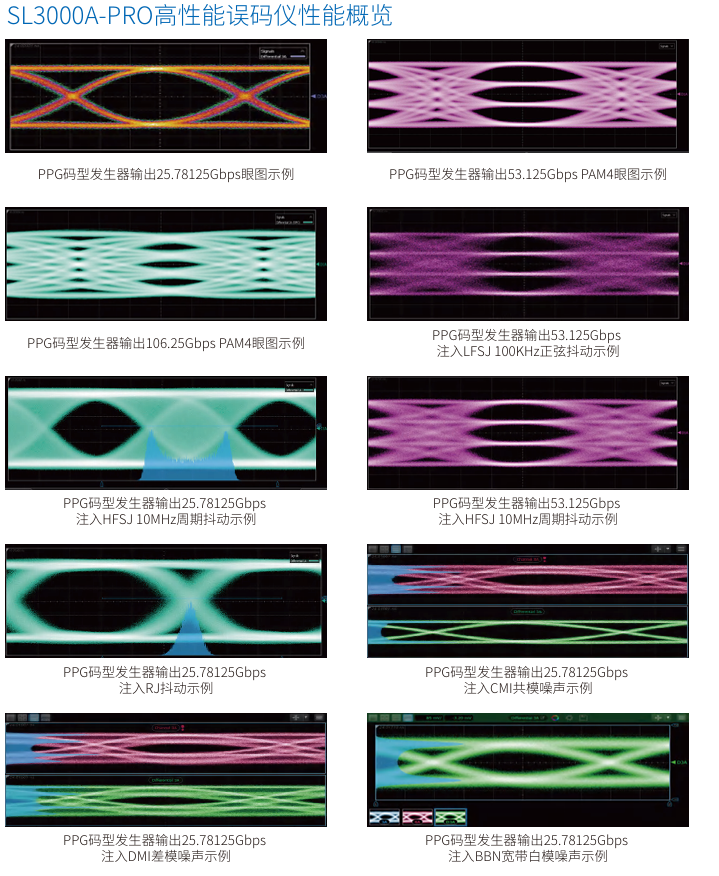

  • 模拟真实复杂环境的压力眼图

  • RJ随机抖动

  • 回损恶化

  • CMI共模噪声

  • 宽带白噪声

系统主机规格SL3022A规格

• 远程接口：UART、LAN。

• 模块插槽：外设插槽8个，频综插槽1个。

• 供电：100V至240Vac,50Hz至60Hz。

• 功耗：≤600W。

• 尺寸重量：尺寸440mm(W)x529mm(D)x88mm(H)，重量≤15kg。

• 通用指标：工作温度+10℃至+40℃，储存温度-20℃至+70℃，工作湿度无水汽凝结,+35℃,20%至80%。

高频时钟模块SL36001A规格

• 时钟输出：通道数1，频率范围62.5MHz至4GHz，连接器SMA。

• 参考输入：频率范围5MHz至200MHz，连接器SMA。

• 10MHz参考输出：功率范围5dBm±3dB，连接器SMA。

• 100MHz参考输出：功率范围5dBm±3dB，连接器SMA。

高频时钟抖动模块SL36101A规格

• 时钟输出：通道数1，频率范围62.5MHz至4GHz，连接器SMA。

• 参考输入：频率范围5MHz至200MHz，连接器SMA。

• 10MHz参考输出：功率范围5dBm±3dB，连接器SMA。

• 100MHz参考输出：功率范围5dBm±3dB，连接器SMA。

• SJ1/SJ2：频率范围10kHz至40MHz，幅度在不同频率下的抖动幅度。

• RJ：幅度0至30mUI(rms)。

高速码型发生器模块SL30114B-PPG规格

• 数据输出：速率范围NRZ:1.25Gbps至60Gbps，PAM4:25-32GBaud、50-60GBaud，输出分频比2/4/8/16/32/64，输出通道1/2/4差分通道可选，输出幅度400mVppd至1000mVppd差分。

• 输出模式：同步模式和异步模式，输出耦合AC耦合，输出接口类型1*8高密连接器。

• 输出信令支持NRZ/PAM4，输出均衡7Taps，提供最全面的均衡设置。

• 上升下降时间15ps(typ)@25.78125Gbps NRZ，随机抖动≤300fs rms@25.78125Gbps NRZ。

• 输出码型支持多种随机码型和自定义码型，PAM4 Gray Code和PAM4 Pre-Code支持。

• 低频SJ抖动注入和高频PJ抖动注入，RJ抖动注入0至30mUI(rms)。

• 通道间skew调整支持，DMI噪声注入、CMI噪声注入和宽带噪声注入支持。

高速误码检测器模块SL31114B-ED规格

• 数据输入：速率范围NRZ: 1.25Gbps-60Gbps，PAM4: 25GBaud-32GBaud、50GBaud-60GBaud，输入通道1/2/4差分通道可选。

• 输入耦合AC耦合，输入接口类型1*8高密连接器，输入信令NRZ/PAM4。

• 输入码型支持多种PRBS码型，PAM4 Gray Code和PAM4 Pre-Code支持。

• 输入幅度100mVppd至1200mVppd差分，输入灵敏度≤250mV差分。

• 输入均衡支持≥15dB插损后均衡，自动均衡和高级FEC分析支持。

噪声注入模块SL35071A规格

• 共模噪声CMI选件：频率范围100MHz至400MHz，幅度设置范围10mVpp至250mVpp。

• 差模噪声DMI选件：频率范围2GHz至2.5GHz，幅度设置范围5mVpp至100mVpp。

• 宽带白噪声选件：频率范围10MHz至16GHz，幅度设置范围0.2mVrms至5mVrms。
