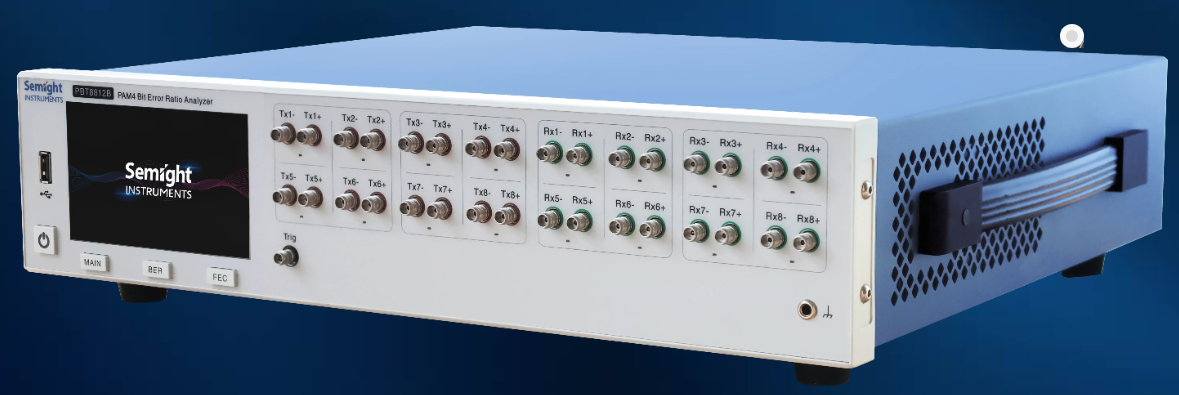

PBT8812/PBT8812B是应用于高速串行信号误码测试的高性能比特误码分析仪(BERT)，可用于物理层表征和一致性测试。凭借对四电平脉冲幅度调制(PAM4)和非归零(NRZ)信号的支持，以及高达58Gbaud的符号率，覆盖了400/800GbE和CEI-112G标准。

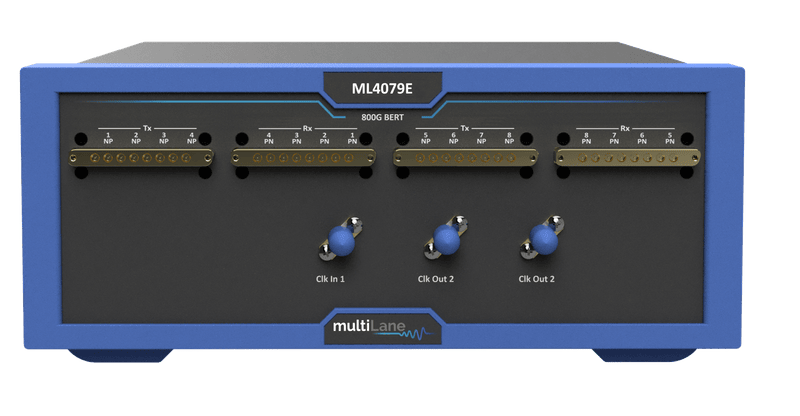

ML4079E 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比 （SNR） 和直方图测量，以及发射器和接收器均衡器。该平台还可以支持接收机压力和抖动容限测试。波特率：PAM4: 23 – 29 GBaud / 46 – 58 GBaudNRZ: 23 – 29 Gbps / 46 – 58 Gbps通道数：8调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 ,SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义信号幅度：0 – 700 mVpp外形尺寸：台式/机架实验室和生产测试
同厂商产品
1GBaud-32.4GBaud,连续可调支持NRZ/PAM4编码信令格式丰富的抖动和哚声注入功能支持高达1.8V的差分高压输出支持PRBS随机码、16Gbit用户自定义码型

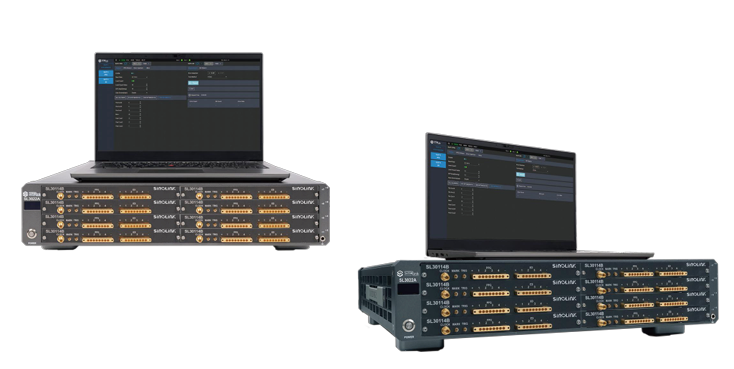

32通道速率范围:1.25Gbps-120Gbps支持NRZ/PAM4编码信令格式支持抖动和噪声注入2.5V的高压输出128bit用户自定义码型3个眼高可调
1GBaud-32.4GBaud,连续可调支持NRZ/PAM4编码信令格式丰富的抖动和哚声注入功能支持高达1.8V的差分高压输出支持PRBS随机码、16Gbit用户自定义码型
SL3000BX系列高级注抖误码仪0.48GBaud-32.4GBaud|中星联华 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
SINOLINK · 中星联华科技（北京）有限公司

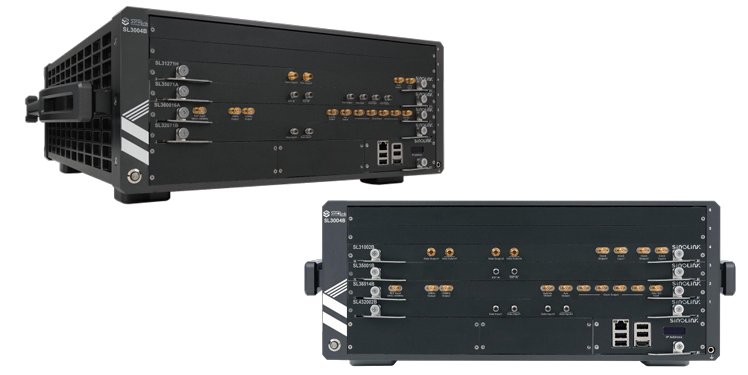

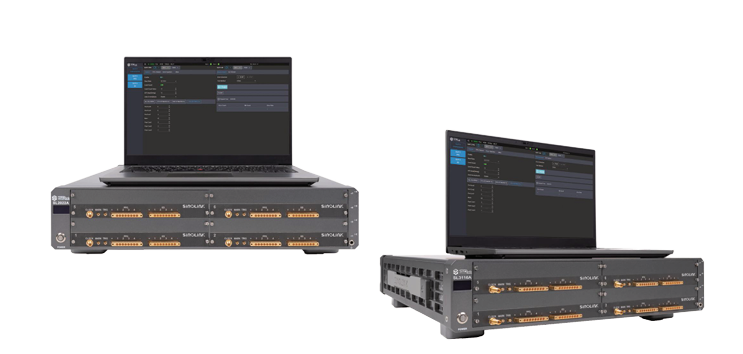

SL3000BX 系列高级注抖误码仪
高性能误码率测试平台 · 0.48~32.4 GBaud 连续可调 · NRZ/PAM4 信令 · 高级抖动与噪声注入 · 模块化 6 槽主机箱
32.4 GBaud 速率上限（连续可调） | NRZ/PAM4 信令编码（PAM3 选件） | <180 fs 输出随机抖动 RJ | 1.8 V 差分高压输出（选件） | 4 Gbit 自定义码型（选件扩展） | ≥26 dB ED 输入均衡补偿 | 6 槽 模块化主机箱 |
产品简介
SL3000BX 系列高性能误码仪具有优异的性能指标、丰富的功能特点、灵活的选件配置和超高的整机集成度，为高速串行电路产品预研、设计和生产测试提供了强大的性能和丰富的高级功能。误码仪能够在高速有线通信系统中对误码率进行测试分析，主要用于评估电子信道性能，是高速通信硬件电路研发和测试的必备仪器，广泛应用高校研究所、通信设备研发及航空航天研究等领域。
核心特点：0.48~32.4 GBaud 连续可调 · 支持 NRZ/PAM4 编码信令 · 丰富的抖动和噪声注入功能 · 支持高达 1.8V 差分高压输出 · 支持 PRBS 随机码与用户自定义码型。
产品优势
① 宽速率覆盖与多信令支持
速率范围 0.48~32.4 GBaud 连续可调，步进分辨率 1 kBaud，覆盖从低速调试到 32G 高速验证全场景
NRZ 0.48~32.4 Gbps / PAM4 0.48~32.4 GBaud 连续可调，PAM3 25.6 GBaud 由选件支持速率扩展
预设码型齐全：NRZ PRBS7/9/13/15/23/31、PAM4 PRBS13Q/PRBS31Q、PAM3 PRTS7/19 及 DIV2/4/8/16 时钟码型
高级自定义码型标配 128 bit，选件 16 Mbit，最大可扩展至 4 Gbit，满足长码型真实业务流仿真
支持 PAM4 格雷码、正/反极性输出，误码注入支持重复/单次，误码率 1E-3 ~ 9E-12 可设
② 丰富的高级抖动与噪声注入
单机即可完成接收机容限与余量的全维度压力测试，无需外置抖动源与信号合成链路：
SJ1/SJ2 低频周期抖动：2 路独立注入，10 kHz~10 MHz，10 kHz 处幅度 ≥500 UI
PJ1 高频周期抖动：1 路独立注入，1~100 MHz（选件扩展至 500 MHz），幅度 ≥0.5 UI
SSC 扩频时钟：28~37 kHz，下偏 -7000 ppm ~ +300 ppm，精度 ±200 ppm
RJ 随机抖动：≥30 mUI rms（BER=1E-12 下等效 420 mUI pk-pk），高/低通滤波器可配
BUJ 有界不相关抖动：500 Mbps~10 Gbps、PRBS7/9/15/23/31 码型，幅度 ≥250 mUI pk-pk
CMI 共模噪声 / DMI 差模噪声 / 宽带白噪声：由噪声注入模块与选件分别支持（详见选件指标表）
③ 高保真输出与精细信道预加重
输出幅度 100~1000 mV（差分，10 mV 步进），选件可扩展至 1800 mV 差分高压输出，直驱光调制器等高压场景
4-Tap 去加重（1 pre-cursor2 + 1 pre-cursor1 + 1 main + 1 post-cursor），精细补偿信道损耗
上升/下降时间（20%-80%）<16 ps（typ，NRZ @25.78125 Gbps）
输出随机抖动 RJ <180 fs rms（typ，25.78125 Gbps，频谱仪相噪模式 10 kHz~100 MHz 偏置）
输出交叉点 45%~55% 可调（0.5% 步进）；选件支持 ±1V 直流偏置（10 mV 步进）与 Skew 相位调整（≤2 UI / ≤1.5 ps 分辨率）
输出连接器 2.92 mm（f），AC 耦合（选件支持 DC 耦合）
④ 强大的接收端误码检测能力
单模块支持 1 或 2 路 ED 差分输入通道，内置时钟恢复与内置自动均衡
输入灵敏度 ≤15 mV 眼高 @1E6（BER ≤1E-11），NRZ 输入速率 1~32.4 Gbps
均衡能力支持补偿 ≥26 dB 插入损耗（32 Gbps 下测试），直接测试远端接收点信号
支持 PRBS7/9/13/15/23/31 随机码型比对，自定义码型选件支持 16 Mbit
⑤ 模块化平台与灵活选件
SL3004BX 主机箱提供 6 个模块插槽，PPG/ED、参考时钟、噪声注入模块按需组合
HS-PPG / HS-ED 高速输出/输入选件：16~32 GBaud，5-Tap 去加重，扩展多通道并行测试
SL361004B 参考时钟模块：100 MHz / 10 MHz 单端参考输出与外部参考输入，Multiplier 模式选件支持
Windows Server 2019 操作系统 + 256 GB 存储 + 以太网远程接口，支持自动化测试系统集成

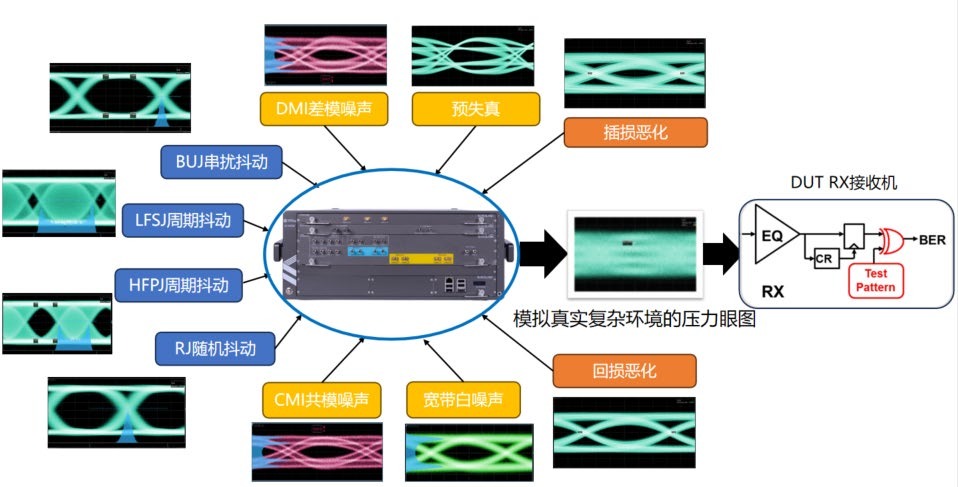

⑥ 一机多用的应力测试生态
抖动应力注入
SJ×2 + PJ×1 + SSC + RJ + BUJ 六类抖动分量独立或组合注入，完整覆盖抖动容限测试需求。
噪声应力注入
共模噪声 CMI（100 MHz~6 GHz）、差模噪声 DMI（2~6 GHz，含 PCIe3/4/5 预设）、宽带白噪声（10 MHz~16 GHz）选件齐备。
高压与衰减模拟
最高 1.8 V 差分高压输出与多 Tap 去加重/偏置/Skew 调节，复现真实信道与驱动条件。
系统组成与模块配置
| 模块/组件 | 功能定位 | 关键能力 |
|---|---|---|
| SL3004BX 主机箱 | 6 槽模块化平台（通用规格见下文） | HDMI 显示 · USB2.0×4 · 以太网远程接口 · Windows Server 2019 · 256 GB 存储 |
| SL302324B 注抖 PPG/ED 模块 | 支持高级抖动注入的 PPG 输出 + NRZ ED 误码检测 | 每模块 1/2 路差分通道 · 0.48~32.4 GBaud · NRZ/PAM4/PAM3 · 4-Tap 去加重 · 全套抖动注入 |
| SL361004B 参考时钟模块 | 系统参考时钟与外参考接入 | 100 MHz / 10 MHz 单端参考输出（SMA）· 外部参考输入 · Multiplier 模式（选件） |
| SL351321B / SL351322B 噪声注入模块 | 共模噪声 CMI 注入（选件） | 100 MHz~6 GHz 正弦 · 10~250 mVpp · 幅度/频率独立可调 · PCIe3/4/5 预设状态 |
| HS-PPG 输出通道选件 | 高速 PPG 输出扩展 | 16~32 GBaud · 5-Tap 去加重（3 pre + 1 main + 1 post）· 500~900 mV 差分 · <180 fs RJ |
| HS-ED 输入通道选件 | 高速 ED 误码检测扩展 | 16~32 GBaud NRZ/PAM4 · 内置时钟恢复 · 均衡补偿 ≥25 dB（32 Gbps NRZ） |
| DMI 差模噪声选件 | 差模噪声注入 | 2~6 GHz 正弦 · 5~100 mVpp · PCIe3/4/5 预设状态 |
| 宽带白噪声选件 | 宽带噪声应力注入 | 10 MHz~16 GHz · 0.2~15 mVrms · 品质因数 >5 ppm/rms · 平坦度 ±7 dB |
PPG 输出通道核心指标（SL302324B）
| 指标项 | 规格 |
|---|---|
| 输出通道数量 | 每模块支持 1 或 2 路差分通道 |
| 速率范围 | NRZ 0.48~32.4 Gbps / PAM4 0.48~32.4 GBaud 连续可调 / PAM3 25.6 GBaud（选件扩展），步进分辨率 1 kBaud |
| 输出去加重 TAP | 4 Taps：1 post-cursor + 2 pre-cursors + 1 main |
| 去加重系数范围 | Pre-Cursor2: 0~0.15 · Pre-Cursor1: -0.3~0 · Main: 0~1 · Post-Cursor1: -0.3~0 |
| 输出幅度范围 | 100~1000 mV（差分，10 mV 步进），可扩展至 1800 mV（差分）；精度 ±80 mV±17% |
| 输出直流偏置 | 选件支持：±1V、10 mV 步进；设置误差 ±85 mV±10% 偏置电压 |
| 上升/下降时间（20%-80%） | <16 ps（typ，NRZ @25.78125 Gbps） |
| 输出随机抖动 RJ | <180 fs rms（typ，25.78125 Gbps；频谱仪相噪模式 10 kHz~100 MHz 偏置） |
| 输出交叉点 | 45%~55%，0.5% 步进；精度 ±5% |
| 预设码型 | NRZ：PRBS7/9/13/15/23/31 · PAM4：PRBS13Q/PRBS31Q · PAM3：PRTS7/19 · 时钟：DIV2/4/8/16 |
| 高级自定义码型 | 标配 128 bit；选件 16 Mbit，最大扩展至 4 Gbit |
| 信令/极性/格雷码 | NRZ/PAM4/PAM3 · 正/反极性 · PAM4 格雷码支持 |
| 输出连接器/耦合 | 2.92 mm（f）· AC 耦合（选件支持 DC 耦合） |
| 输出 Skew 相位调整 | 选件支持：范围 ≤2 UI，分辨率 ≤1.5 ps |
| 误码注入方式/误码率 | 重复/单次 · nE-n（n=3~12）可设 |
注：上述 PPG 抖动注入结果在 16 Gbps 下测试。
抖动注入能力一览
| 抖动类型 | 频率范围 | 注入幅度 |
|---|---|---|
| SJ1/SJ2 低频周期抖动（2 路独立） | 10 kHz ~ 10 MHz | 10 kHz ≥500 UI · 100 kHz ≥50 UI · 1 MHz ≥5 UI · 10 MHz ≥0.6 UI |
| PJ1 高频周期抖动（1 路独立） | 1~100 MHz（选件扩展至 500 MHz） | 10 MHz ≥0.5 UI · 100 MHz ≥0.5 UI · 250 MHz ≥0.4 UI · 500 MHz ≥0.3 UI |
| SSC 扩频时钟 | 28 ~ 37 kHz | 下偏 -7000 ppm ~ +300 ppm，精度 ±200 ppm |
| RJ 随机抖动 | 高通 10/20 MHz、直通；低通 100/500 MHz、1 GHz、直通 | ≥30 mUI rms（BER=1E-12 下等效 420 mUI pk-pk） |
| BUJ 有界不相关抖动 | 比特率 500 Mbps~10 Gbps · 码型 PRBS7/9/15/23/31 | ≥250 mUI pk-pk · 低通 50/100/200 MHz、直通 |
噪声注入选件指标
| 选件 | 频率/范围 | 幅度与特性 |
|---|---|---|
| DMI 差模噪声 | 2~6 GHz 正弦 · 100 MHz 步进 · 精度 ≤±1 MHz | 5~100 mVpp（5 mVpp 步进）· 精度 ±20%±10 mVpp · PCIe3/4/5 预设（16/16/10 mVpp @2.1 GHz） |
| CMI 共模噪声（SL351321B/SL351322B） | 100 MHz~6 GHz 正弦 · 10 MHz 步进 · 精度 ≤±1 MHz | 10~250 mVpp（10 mVpp 步进）· 精度 ±20%±25 mVpp · PCIe3（100 mVpp @400 MHz）/ PCIe4/5（150 mVpp @120 MHz）预设 |
| 宽带白噪声 | 10 MHz~16 GHz | 0.2~15 mVrms（0.2 mVrms 步进）· 品质因数 >5 ppm/rms · 平坦度 ±7 dB |
ED 误码检测输入指标
| 指标项 | 标准 ED（NRZ） | HS-ED 高速选件（NRZ/PAM4） |
|---|---|---|
| 输入通道数 | 单模块 1 或 2 路 | 单模块 1 或 2 路 |
| 输入速率 | 1 ~ 32.4 Gbps（NRZ） | 16 ~ 32 GBaud（NRZ/PAM4） |
| 时钟恢复 | 内置时钟恢复 | 内置时钟恢复 |
| 输入灵敏度 | ≤15 mV 眼高 @1E6，BER ≤1E-11 | ≤15 mV 眼高 @1E6，BER ≤1E-11 |
| 输入均衡 | 内置自动均衡 | 内置自动均衡 |
| 均衡能力 | 补偿 ≥26 dB 插入损耗（32 Gbps） | 补偿 ≥25 dB 插入损耗（32 Gbps NRZ） |
| 支持码型 | PRBS7/9/13/15/23/31 · 自定义 16 Mbit（选件） | NRZ：PRBS7/9/13/15/23/31 · PAM4：PRBS9Q/13Q/15Q/23Q/31Q |
主机箱通用规格（SL3004BX）
接口与系统
外部显示接口：HDMI
USB 接口：USB2.0 × 4
模块插槽：6 个
远程接口：以太网
操作系统：Windows Server 2019
存储容量：256 GB
接地孔：前面板 1 个 + 后面板 1 个
环境与物理
供电：100 ~ 240 Vac
功耗：≤1000 W
工作温度：+10 ~ +40 ℃
储存温度：-20 ~ +70 ℃
工作湿度：20% ~ 80%（+35 ℃，无水汽凝结）
尺寸：440 × 529 × 177 mm（宽×深×高）
重量：≤30 kg
典型应用场景
SL3000BX 系列面向高速串行电路的预研、设计与生产测试，覆盖从芯片到系统级的接收机容限与余量验证：
高速互连信号完整性测试SerDes 接收机容限与余量测试FPGA 高速接口验证DAC/ADC 高速接口测试高速数据中心研发测试光通信/光模块研发激光通信与相干光研发高速总线物理层预一致性测试高校研究所航空航天研究
资源下载
SL3000BX 系列产品页（官方规格原文） 误码仪产品线目录（官网）
注：本页指标整理自中星联华科技官网 SL3000BX 系列产品页；选件（PAM3 速率扩展、直流偏置、DC 耦合、Skew 调整、Multiplier 模式、16 Mbit/4 Gbit 自定义码型、DMI/CMI/宽带白噪声、HS-PPG/HS-ED）请与厂家确认订购配置。
