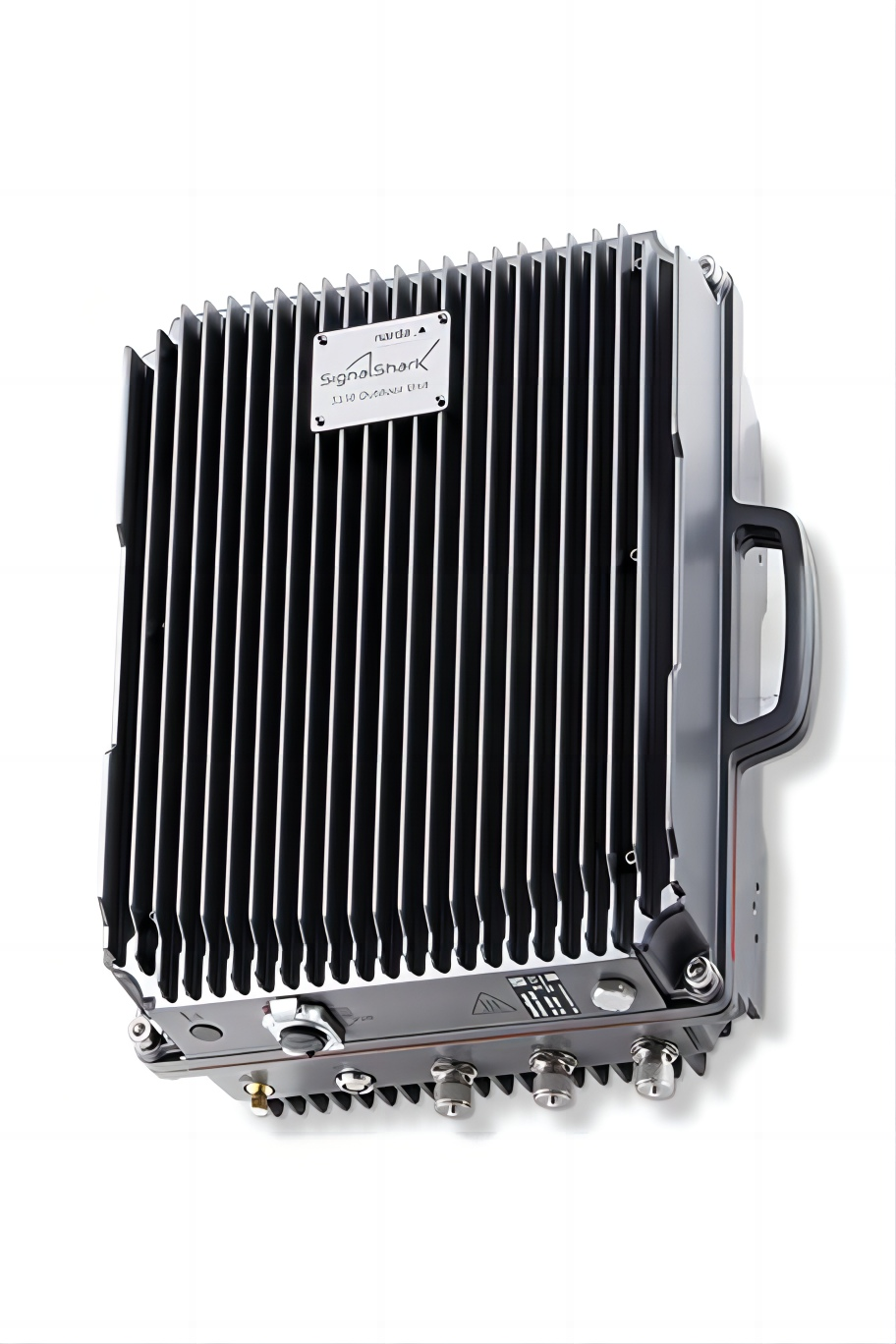

频率范围 8 kHz 至 8 GHz扫描速度最高达50 GHz/s40 MHz 实时带宽,并具有非常高的频率分辨率FFT 重叠不低于 75 %FFT s长度:16 384100 % POI(侦听概率)最小信号持续时间> 3.125 µs 具有完整的幅度精度> 2 ns 不考虑幅度精度IP65-级防护,设计坚固,压铸铝防护外壳独立工作,支持LTE和直流供电低耗电开放式系统平台支持第三方Windows 10应用直接安装运行

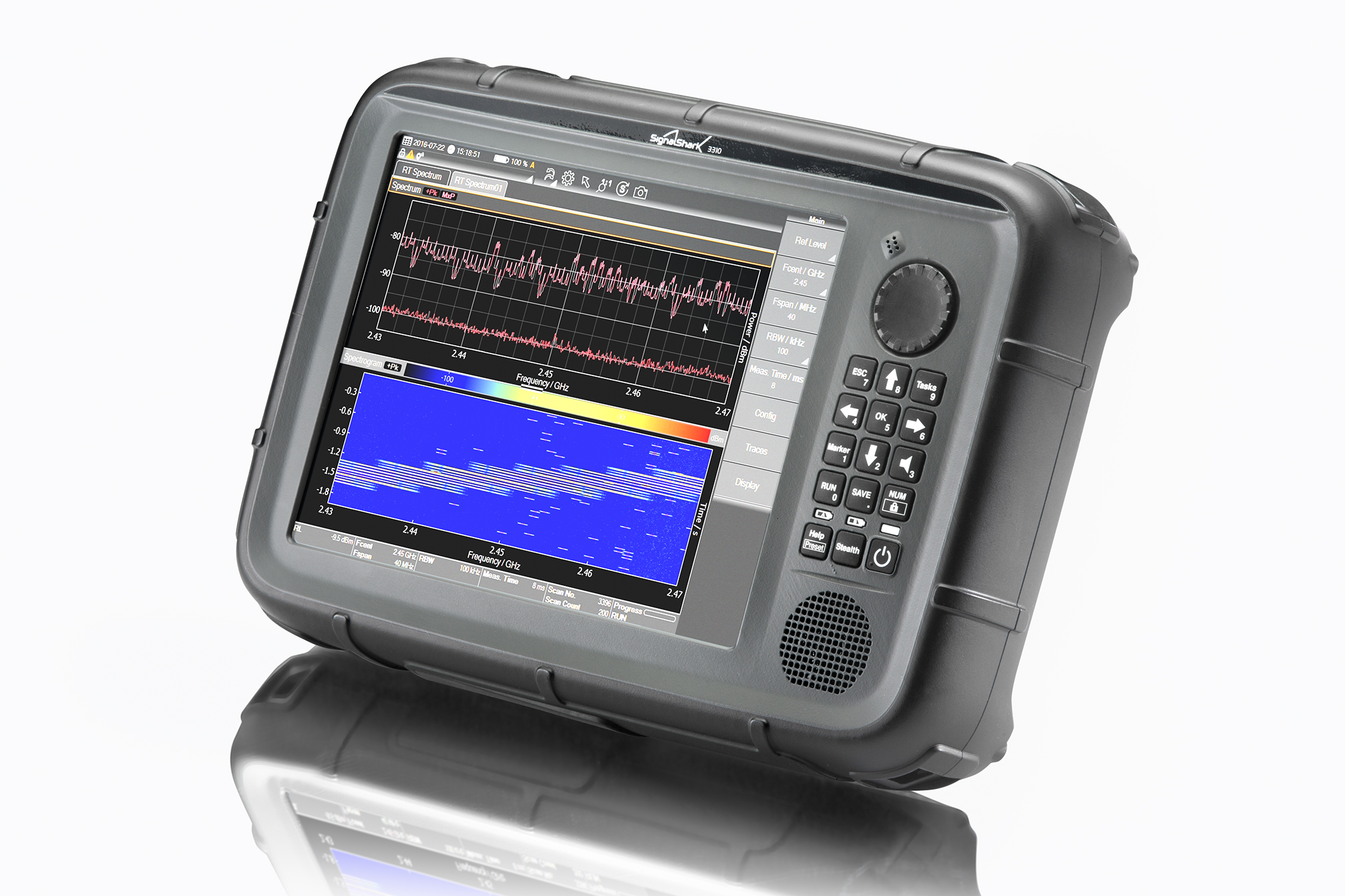

频率范围:8kHz至8GHz极快的扫描速度达 50 GHz/s40 MHz 实时带宽高分辨率三维频谱强大的余辉频谱可检测隐藏信号自动测向定位HDR-接收机(高动态范围)工作温度:-10 °C 至 +55 °C蓄电池工作时间:3 小时(正常),主机蓄电池可插拔模式尺寸:231 mm × 333 mm ×85 mm重量(主机包括蓄电池):4,4 kg

同厂商产品

1 Hz 至 4.4 GHz低噪声放大器提供高于 500 KHz 的频率宽动态范围:-151 dBm 至 +10 dBm分辨率带宽 (RBW) 为 0.1 Hz 至 250 KHz 和 5 MHz包括一个高动态范围测量接收器0.25 dB 相对精度I/Q 数据高达 240 KHz 带宽频率扫描高达每秒 140 MHz
频率范围:100 kHz 至 12.4 GHz宽动态范围:-151 dBm 至 +10 dBm分辨率带宽 (RBW) 为 0.1 Hz 至 250 KHz 和 6 MHzI/Q 数据高达 240 KHz 带宽频率扫描高达每秒 140 MHz
频率范围:9 kHz 至 6 GHz高达 24 GHz/秒的扫描速度预选滤波器组:130 MHz 至 6 GHz宽动态范围:-158 dBm至+10 dBm分辨率带宽范围为 10 Hz 至 10 MHz仅通过 USB 供电,无需外部电源强大的数字信号处理功能可在 PC 上实现以低廉的价格提供软件和硬件使用我们的API(应用程序编程接口)来开发您自己的应用程序IF采样率80MSa/S27 MHz 瞬时带宽兼容 Windows 7/8/10 64 位操作系统USB 3.0 通信为 PC 提供 140 MB/秒的持续吞吐量
  • «
  • 1

SP145 100 kHz 至 14.5 GHz 模块式实时频谱分析仪/接收机|Signal Hound (在产)

频率范围:100 kHz 至 14.5 GHz

扫描频率为200 GHz/sec(RBW≥70 kHz时)

校准的流 I/Q:高达 40 MHz 的可选 I/Q 流带宽

通过 USB-C 连接到 PC 进行分析(免费的Spike频谱分析应用程序)

小尺寸:189mm x 115mm x 46mm 0.5千克

提供扩展温度范围选项

兼容 Windows 或 Linux,x64_86架构


参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

SP145 是一款高性能 14.5 GHz 实时频谱分析仪和监测接收机,具有高达 200 GHz/秒的扫描速度、40 MHz 的流带宽、-160 dBm 的显示平均噪声以及用于增强现场测量的内部 GPS。

频率范围:100 kHz 至 14.5 GHz

扫描频率为200 GHz/sec(RBW≥70 kHz时)

校准的流 I/Q:高达 40 MHz 的可选 I/Q 流带宽

通过 USB-C 连接到 PC 进行分析(免费的Spike频谱分析应用程序)

小尺寸:189mm x 115mm x 46mm 0.5千克

提供扩展温度范围选项

兼容 Windows 或 Linux,x64_86架构


SPIKE软件是 Signal Hound 的免费的频谱分析仪软件,适用于 Signal Hound所有 频谱分析仪和跟踪发生器系列兼容。Spike 提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式,是功能强大且经济实惠的射频分析的完美应用程序。

软件特点

  • LTE分析模式

  • 监视和扫描 LTE 下行链路信号。监控单个频率或定义要扫描的 LTE 频段。软件快速扫描并显示小区ID、RSSI、RSRP、RSRQ、MCC/MNC、EARFCN、SIB1内容等小区信息。所有扫描的单元格都会制成表格,并且可以导出以供外部审查。该信息与标准频谱分析图一起显示。

  • 实时频谱分析

  • 在当今的无线环境中,严格的测量需要实时功能。

    对于许多现实世界的信号——从复杂的调制通信信号到干扰事件,再到脉冲战术信号——信号能量可以是零星的、非重复的,甚至是随机的。使用传统的频谱分析,这些信号几乎不可能在分析仪窗口中“捕获”或触发。Spike 使您能够轻松、有效地进行这些实时测量。

  • 802.11b/a/n/ac/ax WLAN 调制分析

  • Spike 包括专门的 WLAN 调制分析功能,允许在 WLAN 传输设备上进行物理 (PHY) 层测量,并提供 RF 指标来准确评估您的信号性能和质量。您可以解调波形以查看标头信号信息并分析精确到位级别的调制质量。

  • 用于路测和步行测试解决方案的射频映射

  • Spike 提供经济实惠且简单的射频映射!

    借助 Spike,您可以在室外安装和室内 DAS 系统上测试网络覆盖范围并建模无线性能。GPS 坐标测量结果显示在导入的地图上,并且您可以将数据导出为 CSV 或 KML。

  • EMC 预一致性测量

  • 在硬件开发过程中使用 EMC 预一致性测试可以帮助您避免在 EMC 一致性测试失败后进行成本高昂且耗时的重新设计。通过利用我们的 BB60、SM200 或 SM435 系列频谱分析仪和 Spike,您就拥有了进行高度灵活的 EMC 预一致性测量的强大工具。Spike 的 EMC 分析模式允许进行测量,例如基于标准的 EMC 预一致性扫描,具有通过/失败限制和多次扫描功能。

  • 适用于所有 Signal Hound 频谱分析仪的数字解调

  • 除了强大的频谱显示功能之外,Spike 还凭借其全新的数字调制分析功能,将您的 Signal Hound 频谱分析仪转变为矢量信号分析仪。

    执行 EVM 测量并查看多种 PSK/QAM 数字调制的复杂绘图。

  • 相位噪声测量

  • 使用 Spike 的相位噪声测量应用程序验证和改进您的设计。在组件或系统级别测试单边带相位噪声性能。Spike 的简单且符合行业标准的相位噪声测量可以轻松测试国防和通信系统。与 SM200 或 SM435 频谱分析仪配合使用,Spike 提供了经济实惠的相位噪声测试系统。

  • 频谱发射模板测量

  • 使用频谱发射模板测量来测试传输模板一致性。使用许多内置标准或创建您自己的标准。

  • 干扰搜寻

  • 在无线领域使用射频常常是一件令人头疼的事情,因为重叠的频率和信号会干扰无线产品的预期功能。

    Spike 附带的干扰搜寻模式允许您可视化干扰信号,以进行分析和故障排除。您可以在本应用笔记中了解有关使用 Spike 进行干扰搜寻的更多信息。

  • SCPI 自动化,通过 TCP/IP 链路进行远程操作

  • Spike 通过 TCP/IP 链路发送 SCPI 命令来提供用于远程操作 Signal Hound 设备的接口。您可以通过任何 VISA 实现或任何允许 SOCKET 编程的编程语言通过 Spike 连接/连接您的 Signal Hound 设备。

  • 经济的标量网络分析

    • 将 Signal Hound SA44B/SA124B/BB60C 频谱分析仪与我们的 TG44A 或 TG124A 跟踪发生器相结合,打造出令人印象深刻且经济实惠的标量网络分析仪!Spike 以其坚如磐石的稳定性增强了此功能。





关键词:



Preliminary Specifications
Frequency Range100 kHz to 14.5 GHz
Sweep SpeedSpeed             RBW
·200 GHz/sec ≥70 kHz
·135     GHz/sec 30   kHz
,90     GHz/sec  10 kHz
·36
·13.5
  GHz/sec
GHz/sec
3   kHz
1 kHz
Displayed Average
Noise Level (DANL)

Frequency     Range

·0.1 kHz to 50 MHz
·50  MHz  to  1000  MHz
·1 Ghz to 4.5 GHz
·4.5 GHz to 12 GHz
·12 GHz to 14.5 GHz
 dBm/HzTypical
-158
-164
-163
-161
-157
 dBm
 dBm
 dBm
 dBm
 dBm
-161
-169
-168
-167
-162
 dBm
 dBm
 dBm
 dBm
 dBm
/Q Acquisition ModesCalibrated Streaming I/Q:Up to 40 MHz of selectable /Q streaming bandwidth
Timebase Accuracy·+/-1 ppb when locked to GPS
System Noise Figure (typ)8 dB over 50 MHz to 2.7 GHz
·10 dB from 2.7 GHz to 4.5 GHZ
·12 dB from 4.5 GHz to 8.5 GHz
Linearity (typ)IP2
·100  kHz
·500  MHz
·13 GHz to
to  500  MHz +40
to  13  GHz  +30
14.5 GHz     +28
dBm
dBm
dBm
IP₃
·100  kHz  to  2.8  GHz  +30  dBm
·2.8  GHz  to  5.3  GHz  +24  dBm
·5.3  GHz  to  14.5  GHz+22  dBm
Amplitude Accuracy·Absolute Accuracy:±2.0dB(Flat top window)
·Range:+10dBm to Displayed Average Noise Level (DANL)
Residual Responses·<-103 dBm(ref Level≤-20dBm,0dB Attenuation)
SSB Phase Noise at 1 GHz
Center Frequency

Offset       Frequency
·10 Hz
·100  Hz
·1kHz
·10  kHz
·100  kHz
·1 MHZ

 dBc/Hz
  -60
  -80
  -100
   -120
  -120
   -135

Lo Leakage at RF Input
·Below   5   GHz:<-80   dBm
·5 GHz to 10 GHz:<-47 dBm
·10 GHz to 12.2 GHz:<-37 dBm
·12.2 GHz to 14.5 GHz:<-27 dBm
Spurious Mixer Responses.-40 dBc(Typical
SynchronizationExternal trigger,GPIO,Internal GPS (+/-40ns)
Operating TemperatureStandard 32F to 113°F(0°℃ to +45°℃)
Size and Weight·7.45”×4.51”×1.81”(189mm×115mm×46mm)·1.1lbs.(0.5  kg)
Power Consumption·5 VDC·10 Watt Maximum
InterfaceUSB Type C
System RequirementsWindows or Linux Operating System,x64_86 architecture
Ordering  Options
Standard,Temperature Range 32F to 113°F(0℃ to +45℃)
Option 1,Temperature Range -22°F to 140F(-30℃ to+60℃)


手册
发表时间:2024-03-05
SP145用户手册
发表时间:2024-03-05
SP145指标手册
发表时间:2024-03-05
SP145与BB60D SM200B指标对比
软件和操作说明
发表时间:2024-03-05
Spike软件win64位;SPIKE软件是 Signal Hound 的频谱分析仪软件,适用于 Signal Hound所有 频谱分析仪和跟踪发生器系列兼容。Spike 提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式,是功能强大且经济实惠的射频分析的完美应用程序。
发表时间:2024-03-05
Spike软件win32位
发表时间:2024-03-05
Spike软件Ubuntu
发表时间:2024-03-05
Spike软件RHEL
发表时间:2024-03-05
Spike软件操作手册英文
开发套件和API
发表时间:2024-03-05
signal_hound_sdk内含动态函数库、API、编程手册、驱动、编程案例等,适用于C、C#、Matlab、Labview、Python、SCPI等,适用型号:SM435、SM200、SP145、BB60系列
驱动和其他
发表时间:2024-03-05

SPIKE软件是 Signal Hound 的频谱分析仪软件,适用于 Signal Hound所有 频谱分析仪和跟踪发生器系列兼容。Spike 提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式,是功能强大且经济实惠的射频分析的完美应用程序。

 Signal Hound官网下载地址:

下载 Spike 64 位

版本 3.9.0 Windows 11、10、8、7— .zip文件

下载 Spike 32-bit

版本 3.9.0 Windows 11、10、8、7— .zip文件

下载 Spike 64 位 Ubuntu

Version 3.9.0 for Ubuntu 22.04/20.04/18.04 (BB/SM/SP only)— .zip文件

下载 Spike 64 位 RHEL

RHEL 8 版本 3.9.0(仅限 BB/SM/SP)— .zip文件

相关:



关于 Signal Hound SDK开发套件

  • 将设备 API 文件作为 Windows DLL 或 Linux 共享对象库文件包含在内,用于控制 Signal Hound 频谱分析仪和信号发生器。

    • 使用设备 API 进行快速、直接的设备控制。

    • 包括 C/C++、C#、Python 和 MATLAB® 的编程示例

    • 在线和离线文档。

  • 包括 Spike 和 VSG60 软件的 SCPI 编程手册和示例。了解有关 SCPI 的更多信息

  • 包括 VRT VITA-49 源代码、手册和示例 (SM200)

  • 包括 Spike 扫描记录文件 (.SHR 文件)解析器示例

  • 使用 SM200B 和 SM435B 分段 I/Q 功能执行 250MS/s 的 I/Q 采集和复杂的触发

文档

电脑要求:

  • 操作系统

    • 64/32 位 Windows 7/8/10/11

      • VS2019 或 VS2012 C++ 可再发行

    • Ubuntu的 18.04/20.04

    • CentOS 7(仅限部分设备)

    • RedHat 8(仅限部分设备)

  • 推荐使用 Intel i5/i7 处理器。

  • 原生 USB 3.0 支持

    • SM435B、SM200B、SP145、BB60、VSG60

  • 10GbE 网络连接

    • SM200C、SM435C

  • USB 2.0 支持

    • SA44、SA124、TG44、TG124、VSG25

  • 为相关设备安装的 Signal Hound USB 驱动程序。

下载 Signal Hound 软件开发套件

发布于 2024-02-06 的当前版本—140 MB zip文件






1、深圳市至一测控技术有限公司

电话:0755-23033660 | 18665380013

邮箱:sales@onetest.cn

网站:www.onetest.com.cn

地址:深圳市龙华区民田路203号6栋A座4-107



2、南京舜特科通信技术有限公司

总机:025-52635773
传真:025-52632557
邮箱:sales@sainty-tech.com
官网:www.sainty-tech.com
地址:南京市江宁区胜利路89号紫金研创中心3号楼801




操作温度选件:

1、标配:操作温度:0℃至+65℃(-40℃至+65℃能开机,稳定后指标也保证)

2、选件1:操作温度:-40℃至+65℃(指标保证)
