iXA 系列 - 2 端口电池便携式 PIM 无源互调测试仪|Kaelus凯镭思 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
iXA 系列 - 2 端口 PIM 测试仪
电池便携式无源互调分析仪
Kaelus iXA 系列无源互调 （PIM） 分析仪是一款双端口电池供电的 PIM 测试分析仪。它支持多种测试场景，例如在塔顶、塔底、屋顶、DAS 系统的建筑内和外部 PIM 查找进行测试。

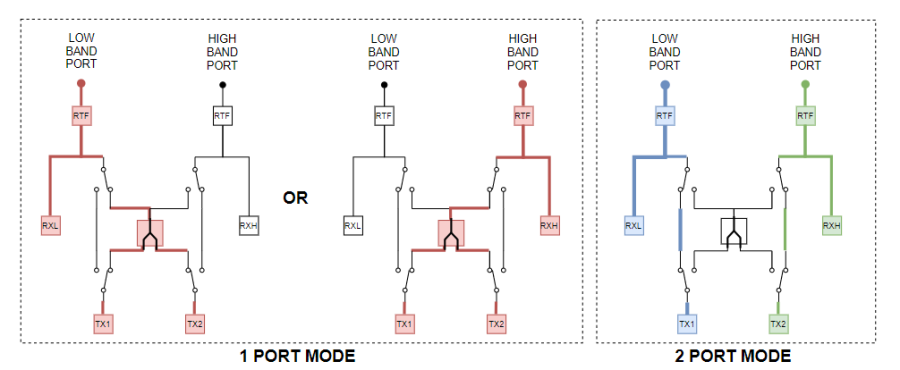

没有其他 PIM 测试仪被集成到这个级别！iXA 包括一个电子开关网络，可从单端口无缝切换到双端口测量。此外，由于每个端口上都集成了故障范围到故障 （RTF），用户可以首先对内部 PIM 系统进行故障排除。然后，无需重新连接，用户就可以继续进行外部 PIM 流程，从而使整个过程更加高效。
通过在每个端口上集成 RTF，用户可以收集比标准 1 端口 PIM Finder 解决方案多四倍的故障范围数据。因此，用户可以轻松找到并快速消除最强的 PIM 源。
特征
坚固可靠;设计时充分考虑了爬塔者的需求
完全可配置的频率、功率和 IM 产品
可以使用手持设备进行远程控制，例如平板电脑、手机
操作简单的触摸屏界面
广泛的报告功能
频谱监控器、频率扫描和时间跟踪模式
两个端口上的内置故障范围 （RTF）
电池供电
双端口 40W 模式，可实现最佳外部 PIM 查找
iXA 是一个高度集成的单元，包括：
|
|
RTF 测量针对外部 PIM 检测进行了优化：
|
RTF 测量针对外部 PIM 检测进行了优化：
|
| 技术规格 |
| 系统 - 1 端口模式 | |||||||||||||||
| 测量方法 | 反向（反射）PIM，3 阶、5 阶和 7 阶。 | ||||||||||||||
| 残余 PIM | 最大 <-123dBm/-166dBc（典型值为 <-128dBm/-171dBc）@2x43dBm | ||||||||||||||
| 每音功率（可调） | 0.5W 至 20W（+27 至 +43dBm，以 1dB 为增量） | ||||||||||||||
| 系统 - 2 端口模式 | |||||||||||||||
| 测量方法 | 反向（反射）PIM，3 阶、5 阶和 7 阶。 | ||||||||||||||
| 交叉带残差 PIM （*） | 最大 <-123dBm/-166dBc（典型值为 <-128dBm/-171dBc）@2x46dBm | ||||||||||||||
| 每音功率（可调） | 1W 至 40W（+30 至 +46dBm，以 1dB 为增量） | ||||||||||||||
| 注意：（*） 假设 25dB 端口到端口隔离 | |||||||||||||||
| 系统 | |||||||||||||||
| 接口端口 | 2 个射频输出（7-16 DIN 母头）、1 个 USB 2.0 主机、1 个 USB 2.0 从站、1 个 SD 1 个监视器端口（SMB 母头）、1 个 SMA-RP（Wi-Fi 外部天线） | ||||||||||||||
| 用户界面 | 本地 - 触摸屏显示器 4.3 英寸（109 毫米） 遥控器 - 平板电脑、计算机、任何支持 Wi-Fi 的用户设备，带有网络浏览器 Kaelus Unify 应用程序与 iOS 和 Android 设备兼容，可从 Apple Store 和 Google Play Store 免费下载。 | ||||||||||||||
| 回波丢失报警 | 检测到高 RL 时自动检测并关闭 | ||||||||||||||
| 合规 | 国际标准化局 （IEC-62037） | ||||||||||||||
| 发射机 | |||||||||||||||
| 发射频率 | 见型号表 | ||||||||||||||
| 频率增量 | 100kHz | ||||||||||||||
| 频率精度 | ± 最大 5 ppm，第一年后老化±最大 1 ppm | ||||||||||||||
| 功率精度（每音） | ± 最大 0.5dB | ||||||||||||||
| 接收器 | |||||||||||||||
| 接收频段（100kHz 步长） | 见型号表 | ||||||||||||||
| 测量本底噪声 | < -128dBm | ||||||||||||||
| 测量范围 | -50dBm 至 -128dBm | ||||||||||||||
| 电气 | |||||||||||||||
| 电池电量 | 25.9 VDC、3450 mAh、90Wh 锂离子电池组（可拆卸） | ||||||||||||||
| 电池工作时间 | 取决于使用情况，每个电池组至少 3 小时 | ||||||||||||||
| 充电器 | 输出：29.4 VDC，1.2 安培 | ||||||||||||||
| 机械 | |||||||||||||||
| 尺寸 高 x 深 x 宽 | 397 x 205 x 240 毫米 |15.6 x 8 x 9.4 英寸 | ||||||||||||||
| 重量 | 19 公斤 |42 磅 | ||||||||||||||
| 环境的 | |||||||||||||||
| 温度范围 | -10ºC 至 +45ºC |+14°F 至 +113°F | ||||||||||||||
| 防护等级 | IP54 的。IP67 （封装在可选的硬壳中时） | ||||||||||||||
| 工作湿度 | 5% 至 95% RH 无冷凝 | ||||||||||||||
| 储存温度范围 | -10°C 至 +60°C |+14°F 至 +140°F | ||||||||||||||
| 机械冲击 | 40G 冲击等级 | ||||||||||||||
