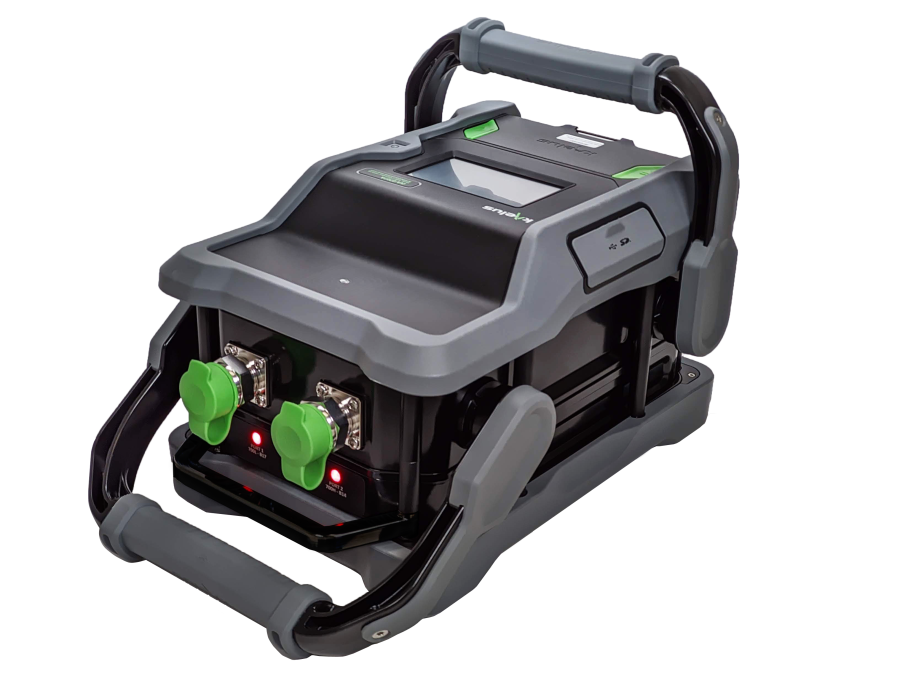

PIM S1L系列 覆盖TETRA/ 380至470 MHz 便携式PIM 无源互调分析仪|AWT Global (在产)

TETRA 和 380-470 MHz 频段（UHF）的 PIM 分析仪

AWT 的 PIM S1L TETRA 和 UHF 分析仪对于分析天线、电缆和组件等电信基础设施非常重要。这些非常精确的 PIM 分析仪配备了丰富的标准功能和测量能力。

PIM S1L MK2 TETRA 数据手册

特点

• 测试模式：现场模式、分析仪、多 PIM 显示、接收机扫描、PIM 与时间、单载波插入损耗（IL）测量。

• 内置 DTP 选项：PIM 距离、VSWR、故障距离（DTF）。

• 高 PIM 灵敏度：-163 dBc @ 2x 43 dBm 载波。

• 数据记录：CSV、PDF、BMP 屏幕截图。

• 输出功率可调 2x 15dBm 至 44dBm。

• 大型 10.2″ 触摸屏显示。

• 方便的一体化解决方案。

低 PIM 组件和安装对于最高的网络容量和可靠的传输尤为重要。由 PIM 效应引起的信号退化会降低数据容量，并可能导致通话中断甚至掉线。

PIM S1L TETRA & UHF 分析仪非常适合实验室组件测试和质量保证，也是现场工具，为 TETRA & UHF 网络提供重要的测试结果。规格和测量精度非常出色，PIM S1L 分析仪提供可靠的结果。它们操作非常简单；只需按一下按钮即可开始预定义的测试。

我们的 PIM S1L 分析仪在 PIM 测量期间提供恒定的连续波功率信号。这使它们完全符合 PIM 规范 IEC 62037，这是 PIM 测试的标准。PIM S1L 分析仪提供可变的测量信号输出功率，从 15 dBm 到 44 dBm。它们甚至提供单载波模式，非常适合插入损耗和覆盖测量。

市场领先的动态范围和低接收器噪声水平使这些分析仪成为测试、定位和消除 PIM 的完美工具。结果可以存储为 PDF、BMP 屏幕截图或 CSV 文件。我们的专利 DTP 测量非常准确，只需按一下按钮即可立即获得。

“当公共安全官员分配他们的员工执行关键任务时，他们依赖于他们的 TETRA & UHF 网络的性能。通信和数据传输不能经历任何 PIM 失真。PIM S1L MK2 TETRA & UHF 有助于建立最高质量的网络”。

选项和配件

• POPT1：DTF（PIM 距离）/ VSWR / DTF（故障距离）选项

• PACC2L：配件套件：（1）低 PIM 电缆 3m / 10ft，低 PIM 100W（380-2800 MHz），（4）适配器，扭矩扳手与硬质携带箱

• PIMGEN：PIM 源：具有预设 PIM 值 -30dBm（+/- 10）。快速指示系统功能。理想用于测试和培训。

• PLOAD100L：PIM 负载 100W，PIM < -183 dBc @ 2x43dBm，380-2800 MHz，DIN 7/16(f)

• PLOAD50L：PIM 负载 50W / 10 W（25 分钟 / 永久），PIM < -183 dBc @ 2x43dBm，380-2800 MHz，DIN7/16 (f) – DIN 7/16 (m)

• ADA-DMDF：低 PIM 适配器：PIM < -155dBc @ 2x43dBm，DIN(m)-DIN(f)，连接器保护器

• LIC308-DMDM-3M：低 PIM 电缆 2M（10 ft），PIM<-185 dBc @ 2x43dBm，DIN(m) – DIN(m)，金属保护环

• LIC308-DMDM-1M：低 PIM 电缆 1M（3 ft），PIM<-165 dBc @ 2x43dBm，DIN(m) – DIN(m)，金属保护环

规格

发射机

• 载波功率：+16 至 +444 dBm

• 功率精度：+/- 0.35 dB

• 频率精度：2 ppm

• 反向功率保护：+43 dBm 持续 5 秒

接收机

• 反向 IM @ 2x43dBm：-120 dBm / -163 dBc 典型值

• 噪声底：-132 dBm (@300Hz)

• 动态范围（典型值）：> 80 dB

• 反向功率保护：+43 dBm 持续 5 秒

• 最大输入功率：0 dBm

• 测量精度：+/- 1.0 dB（典型值）

PIM 距离 / VSWR 距离（选项）

• DTF 精度：1 米 典型值

• DTF 精度（VSWR）：1 米

• 电缆类型：内置电缆列表，编辑和添加新电缆类型（衰减，速度）

尺寸 / 重量 / 环境 / 电气

• 尺寸：504 x 398 x 278 (mm) 19.8 x 15.7 x 10.9 (inch)

• 重量（标准 / 带 POPT1）：28.5 kg (62.6 lb) / 30.5 kg (67.0 lb)

• 温度：0 °C 至 +40 °C

• 湿度：85 % RH（非凝结）

• 保护：IP20

• 交流电源：100 至 240V 50/60 Hz

• 功耗：750 VA

所有数据如有更改，恕不另行通知。
