SG390系列 DC至2/4/6GHz矢量信号发生器300 MHz带宽|SRS (在产)

概述

介绍 SG390 系列矢量信号发生器 — 高性能、经济实惠的射频源。三款新型射频信号发生器的载波频率从 DC 到 2.025 GHz、4.050 GHz 和 6.075 GHz，支持模拟和矢量调制。这些仪器采用新的射频合成技术，可提供无杂散输出，具有低相位噪声（1 GHz 时为 –116 dBc/Hz）和非凡的频率分辨率（任何频率下为 1 μHz）。模拟调制和矢量基带发生器均作为标准功能提供。

SG390 系列矢量信号发生器

介绍新的 SG390 系列矢量信号发生器 — 高性能、经济实惠的射频源。三款新型射频信号发生器的载波频率从 DC 到 2.025 GHz、4.050 GHz 和 6.075 GHz，支持模拟和矢量调制。这些仪器采用新的射频合成技术，可提供无杂散输出，具有低相位噪声（1 GHz 时为 –116 dBc/Hz）和非凡的频率分辨率（任何频率下为 1 μHz）。模拟调制和矢量基带发生器均作为标准功能提供。

这些仪器使用烤箱 SC 切割振荡器作为标准时基，与使用 TCXO 时基的仪器相比，稳定性提高了 100 倍（近距离相位噪声降低了 100 倍）。

新的频率合成技术

SG390 系列信号发生器基于一种称为有理近似频率合成 （RAFS） 的新型频率合成技术。RAFS 在传统锁相环 （PLL） 中使用小整数除数来合成一个接近使用标称 PLL 参考频率的所需频率（通常在 ±100 ppm 以内）的频率。PLL 参考频率由锁相到抖动直接数字合成器的压控晶体振荡器提供，经过调整，以便 PLL 产生精确的频率。这样做可以提供高相位比较频率（通常为 25 MHz），从而产生低相位噪声，同时将 PLL 参考杂散远离载波，以便轻松去除。最终结果是具有低相位噪声的捷变射频源，基本上具有无限频率分辨率，没有小数 N 分频合成的杂散或 YIG 振荡器的成本。

模拟调制

SG390 信号发生器提供多种调制功能。模式包括幅度调制 （AM）、频率调制 （FM）、相位调制 （ΦM） 和脉冲调制。有一个内部调制源和一个外部调制输入。内部调制源产生 sine、ramp、saw、square 和 noise 波形。外部调制信号可以应用于后面板调制输入。内部调制发生器可用作后面板上的输出。

与传统的模拟信号发生器不同，SG390 系列可以从 DC 到 62.5 MHz 连续扫描。对于 62.5 MHz 以上的频率，每个扫描范围覆盖一个倍频程以上。

矢量调制

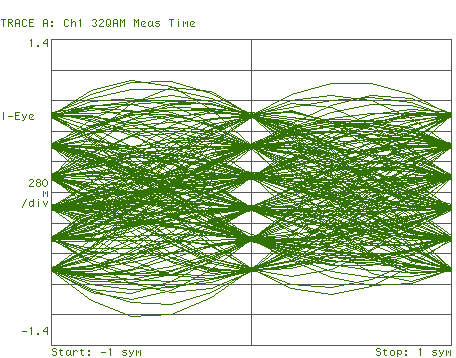

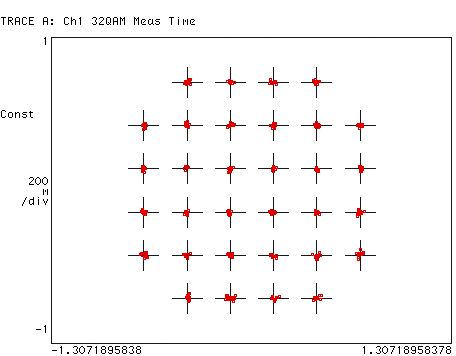

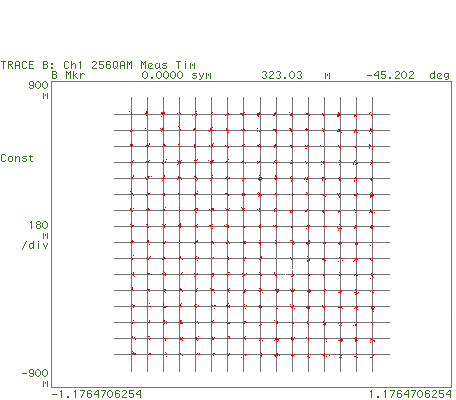

SG390 系列在此性能的基础上增加了对 400 MHz 至 6.075 GHz 之间射频载波矢量信号调制的全面支持。它具有一个双通道任意波形发生器，工作频率为 125 MHz，用于生成基带信号。该发生器内置了对最常见矢量调制方案的支持：ASK、QPSK、DQPSK、π/4 DQPSK、8PSK、FSK、CPM。QAM（4 到 256）、8VSB 和 16VSB。它还内置了对数字通信中使用的所有标准脉冲整形滤波器的支持：升余弦、升余弦根、高斯、矩形、三角等。最后，它为将加性高斯白噪声 （AWGN） 受控注入信号路径提供直接支持。

内部基带发生器

SG390 系列采用新颖的 I/Q 调制架构，提供快速、用户友好的波形生成。基带发生器支持纯数字数据的播放。它以高达 6 MHz 的符号速率自动将数字符号映射到选定的 I/Q 星座图，并将结果通过选定的脉冲整形滤波器，以生成以 125 MHz 实时更新的最终波形。然后使用标准 IQ 调制技术将该基带信号调制到射频载波上。

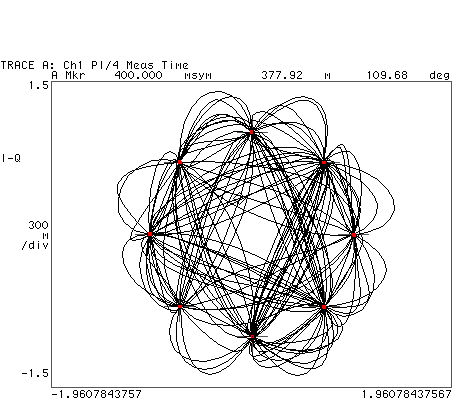

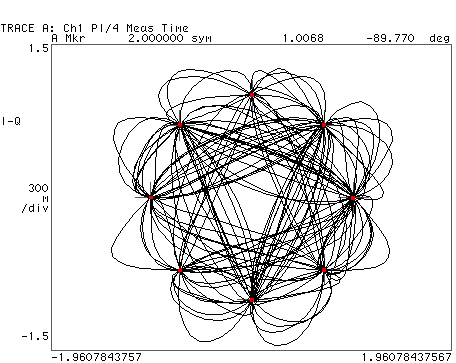

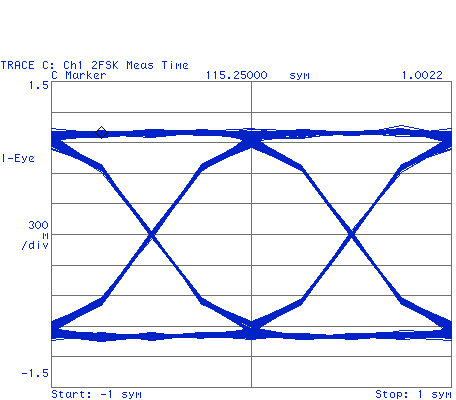

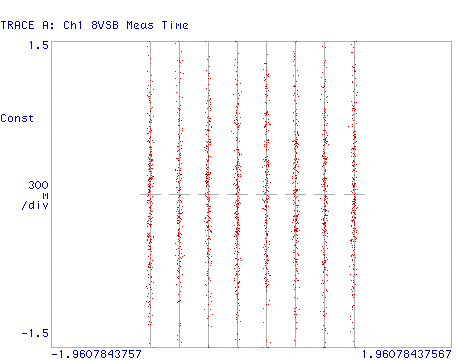

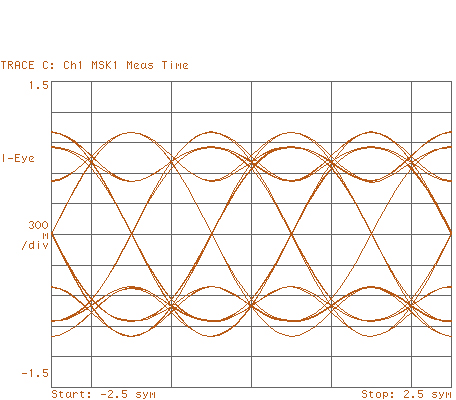

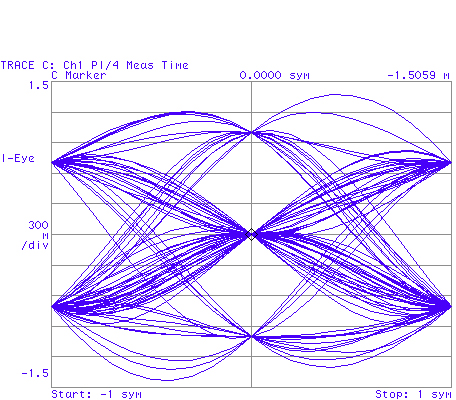

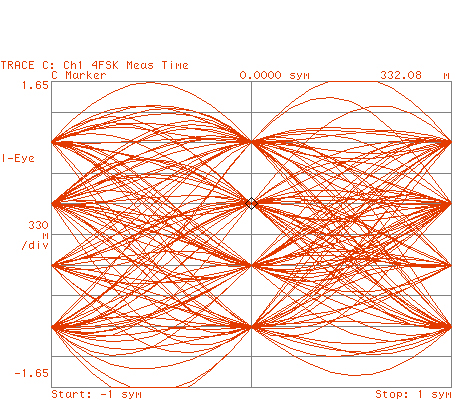

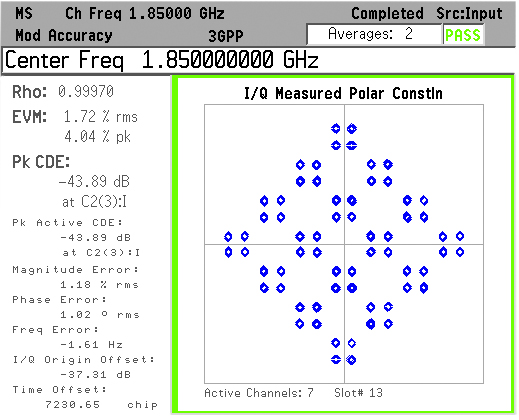

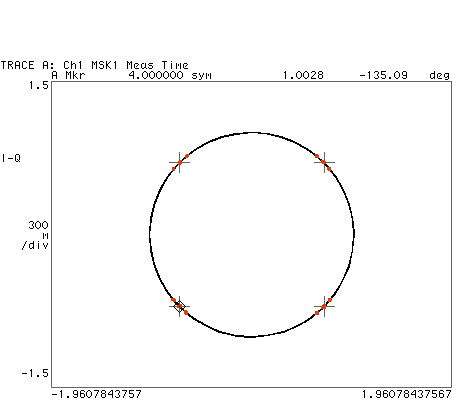

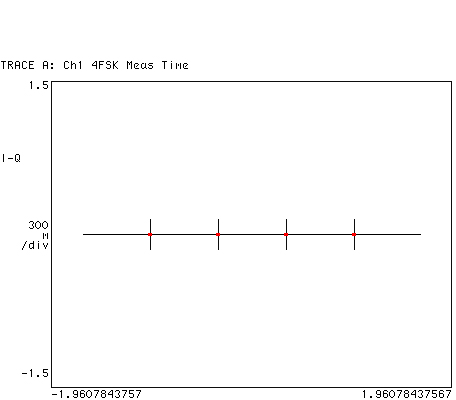

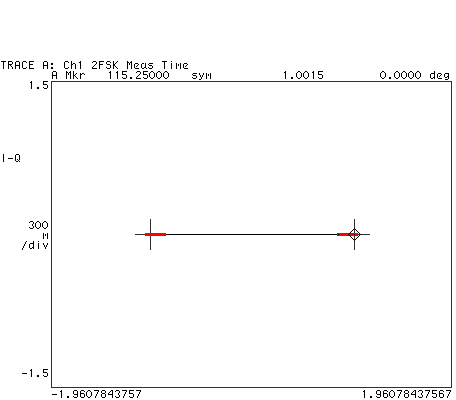

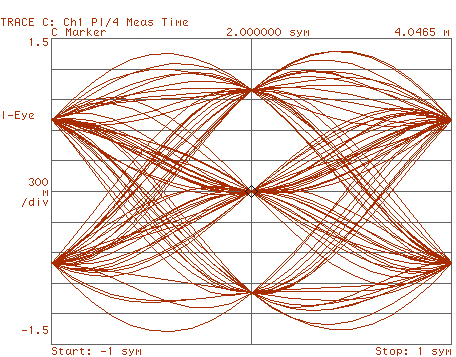

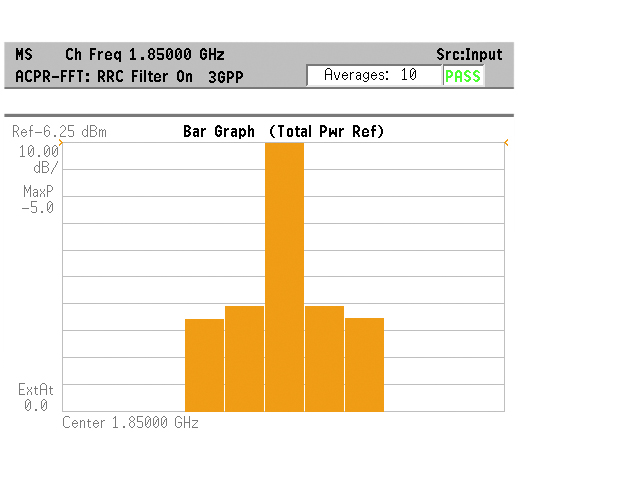

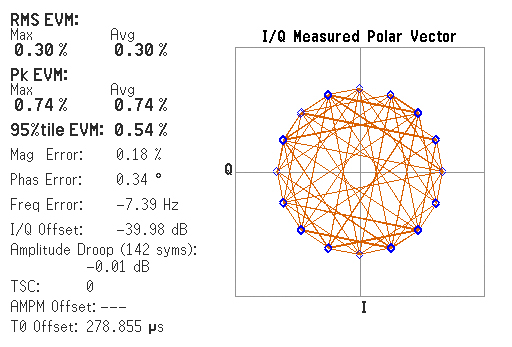

预设通信协议（GSM、GSM EDGE、W-CDMA、APCO-25、DECT、NADC、PDC、TETRA 和 ATSC DTV）可快速将信号发生器配置为正确的调制类型、符号数据速率、TDMA 占空比和数字波形滤波器。预设协议还配置了后面板 TDMA、START of FRAME 和 SYMBOL CLOCK 数字输出。基带发生器可以针对这些协议进行配置，而无需使用外部计算机或第三方软件。

I/Q 波形是实时计算的。符号映射到星座图，进行数字滤波，并上采样至 125 Msps，以通过双 14 位 DAC 驱动 I/Q 调制器。这些符号可以是固定模式、来自内部源的 PRBS 数据，或者来自下载的高达 16 Mb 的用户列表。用户可以修改星座映射。数字滤波器包括奈奎斯特、根奈奎斯特、高斯、矩形、线性、sinc 和用户定义的 FIR。

外部 I/Q 调制

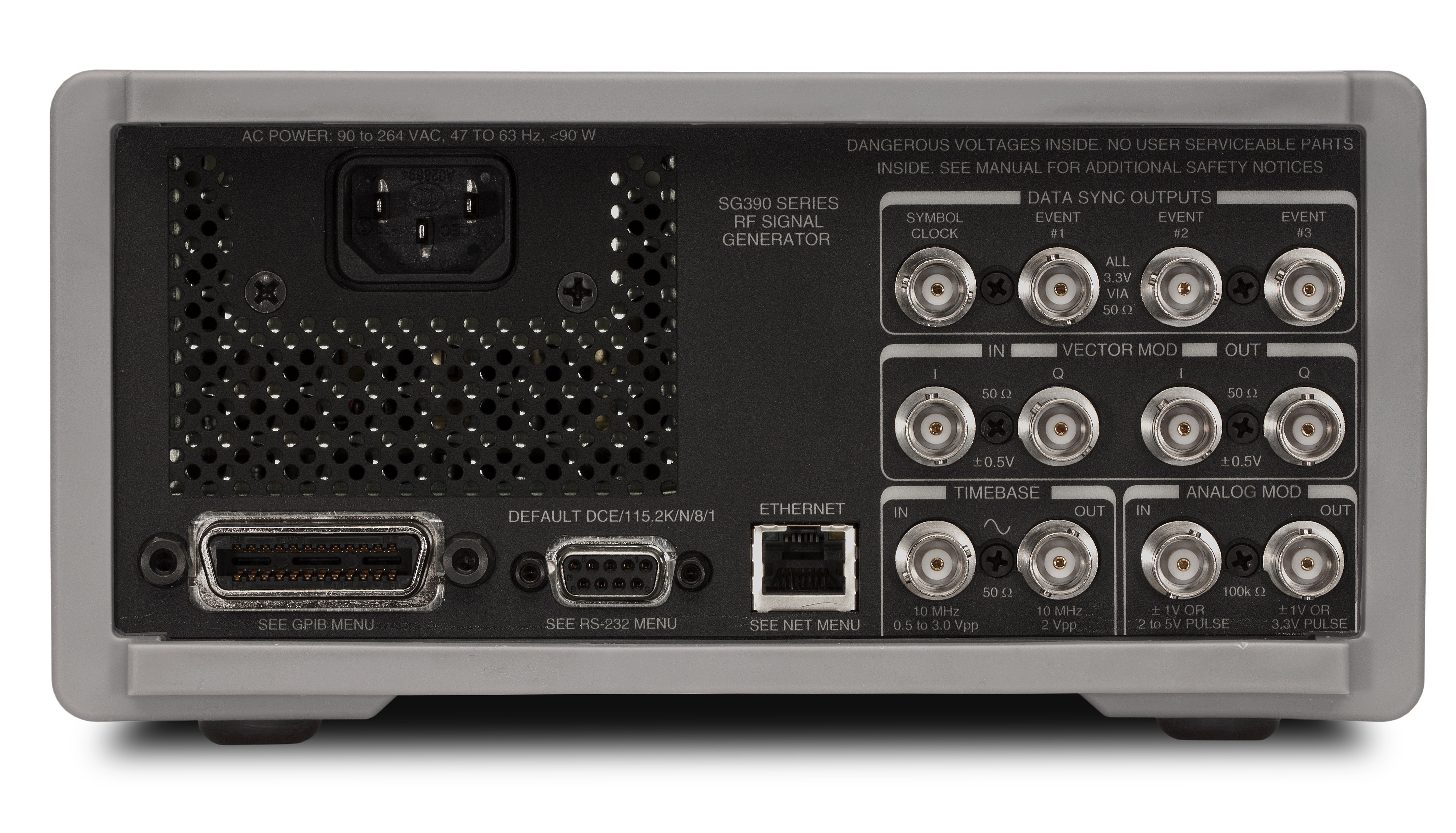

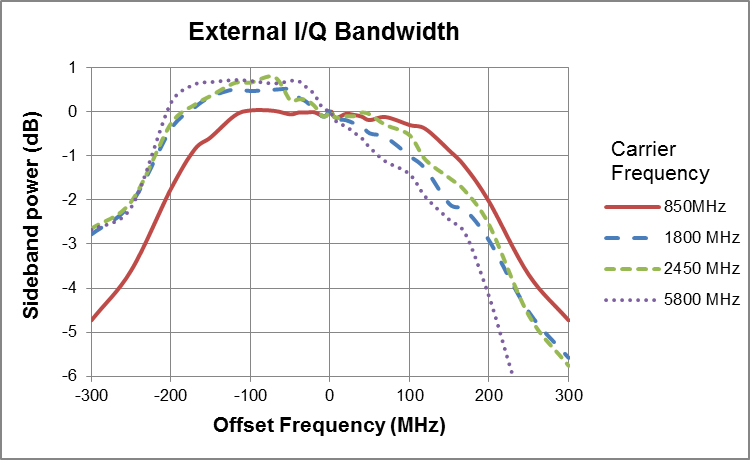

后面板 BNC I/Q 调制输入和输出可通过外部源实现任意矢量调制。外部信号路径支持超过 300 MHz 的带宽，满量程范围为 ±0.5 V，输入阻抗为 50 Ω。

功率与频率

所有 SRS RF 信号发生器都具有放大器和数字衰减器的级联级，以驱动 RF 输出。五个阶段可以在 156 个数字控制步骤中提供高达 +25 dB 的增益和 -130 dB 的衰减。在工厂校准期间，对于 156 个衰减器步骤中的每一个步骤，输出功率以每倍频程 32 个频率进行测量，以填充包含大约 40,000 个元件的内存矩阵。当设置为特定的频率和功率时，仪器会在这些矩阵元素之间进行插值，以确定最佳的衰减器设置。模拟衰减器用于在矩阵元件之间提供 0.01 dB 的分辨率，并补偿残余热效应。

这种方法无需精密衰减器和自动电平控制 （ALC），而不会牺牲任何性能。消除 ALC 还可以消除它与幅度、脉冲和 I/Q 调制的不需要的相互作用。

OCXO 或 Rubidium 时基

SG390 系列配有恒温控制晶体振荡器 （OCXO） 时基。时基在恒温控制的烘箱中使用三度泛音应力补偿 10 MHz 谐振器。时基提供非常低的相位噪声和非常低的老化。可以订购可选的铷振荡器（选项 04），以显著降低频率老化并提高温度稳定性。外部 10 MHz 时基参考可提供给后面板时基输入。

远程操作

GPIB、RS-232 和以太网接口支持远程操作。所有仪器功能都可以通过任何接口进行控制和读取。非易失性存储器中最多可保存 9 种仪器配置。
