时钟范围为 1 μHz 至 2.05 GHz
随机抖动小于 1 ps rms
16 位频率分辨率
80 ps 上升和下降时间
CMOS， PECL， ECL， LVDS & RS-485
相位控制和时间调制
用于眼型检测的 PRBS
OCXO 和铷时基
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

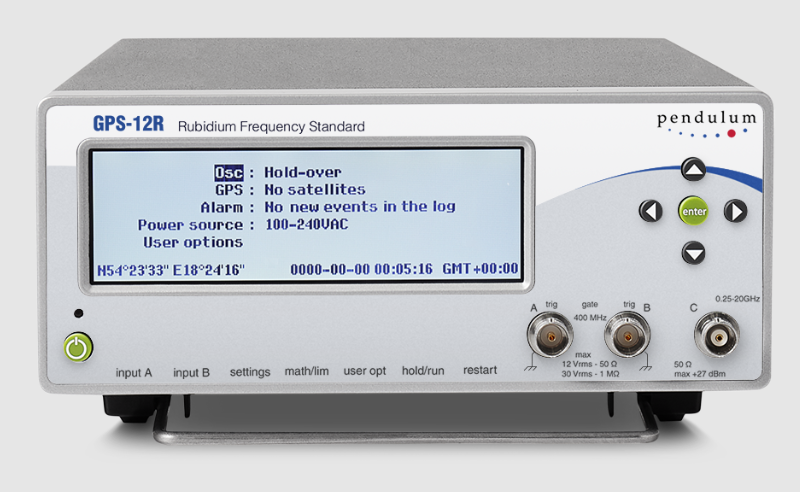

可选1，5，10 MHz等信号输出超稳定的GLONASS和GPS控制铷原子频率参考源
同厂商产品

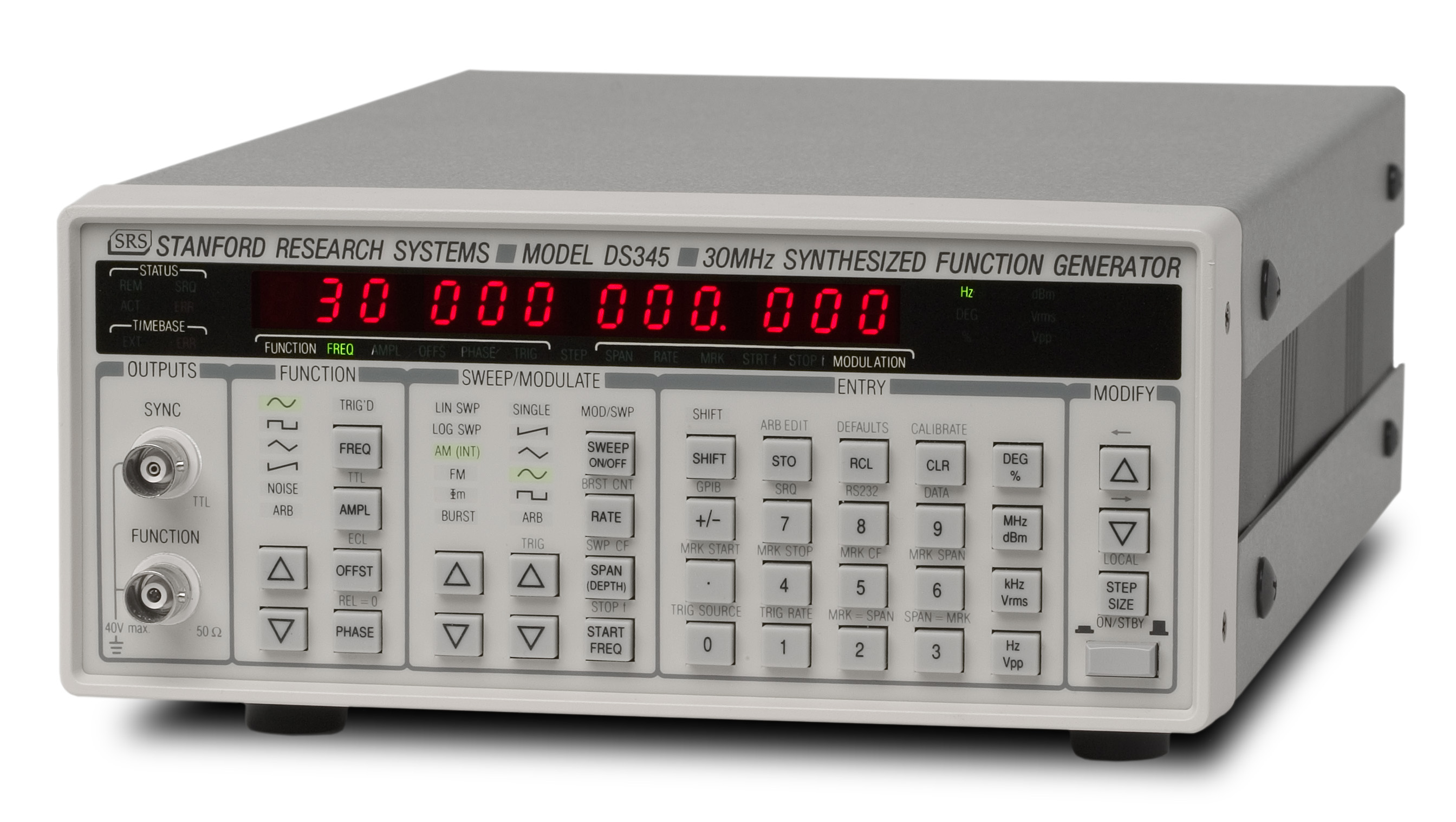

1 μHz 至 30.2 MHz 频率范围1 μHz 频率分辨率正弦、方波、斜坡、三角形和噪声相位连续扫描AM， FM， PM & 突发16,300 点任意波形10 MHz 参考输入RS-232 和 GPIB

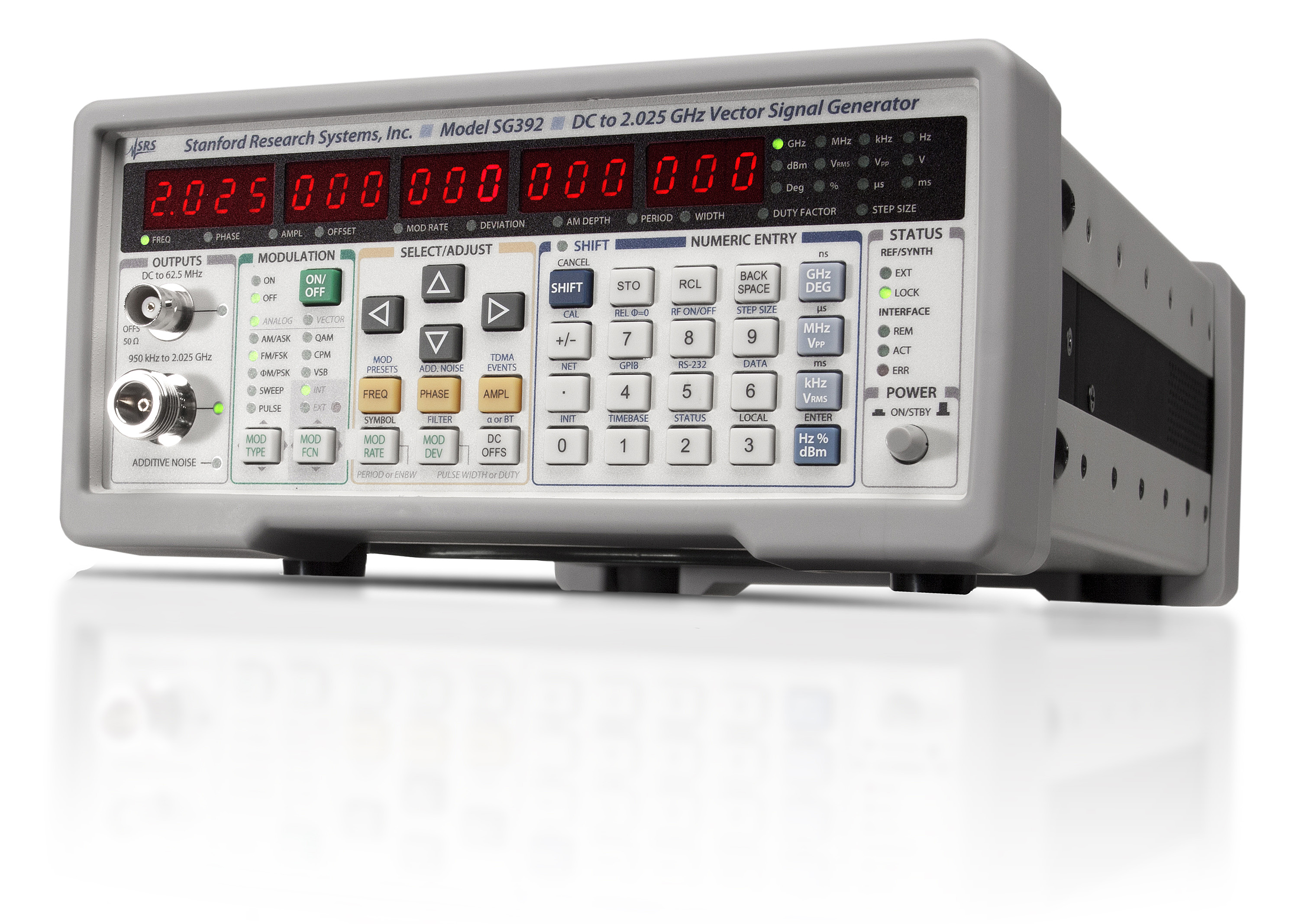

直流至 2 GHz、4 GHz 或 6 GHz双基带任意波形发生器模拟和矢量调制I/Q 调制输入（300 MHz 射频带宽）ASK， FSK， MSK， PSK，QAM， VSB & 定制GPIB、RS-232 和以太网

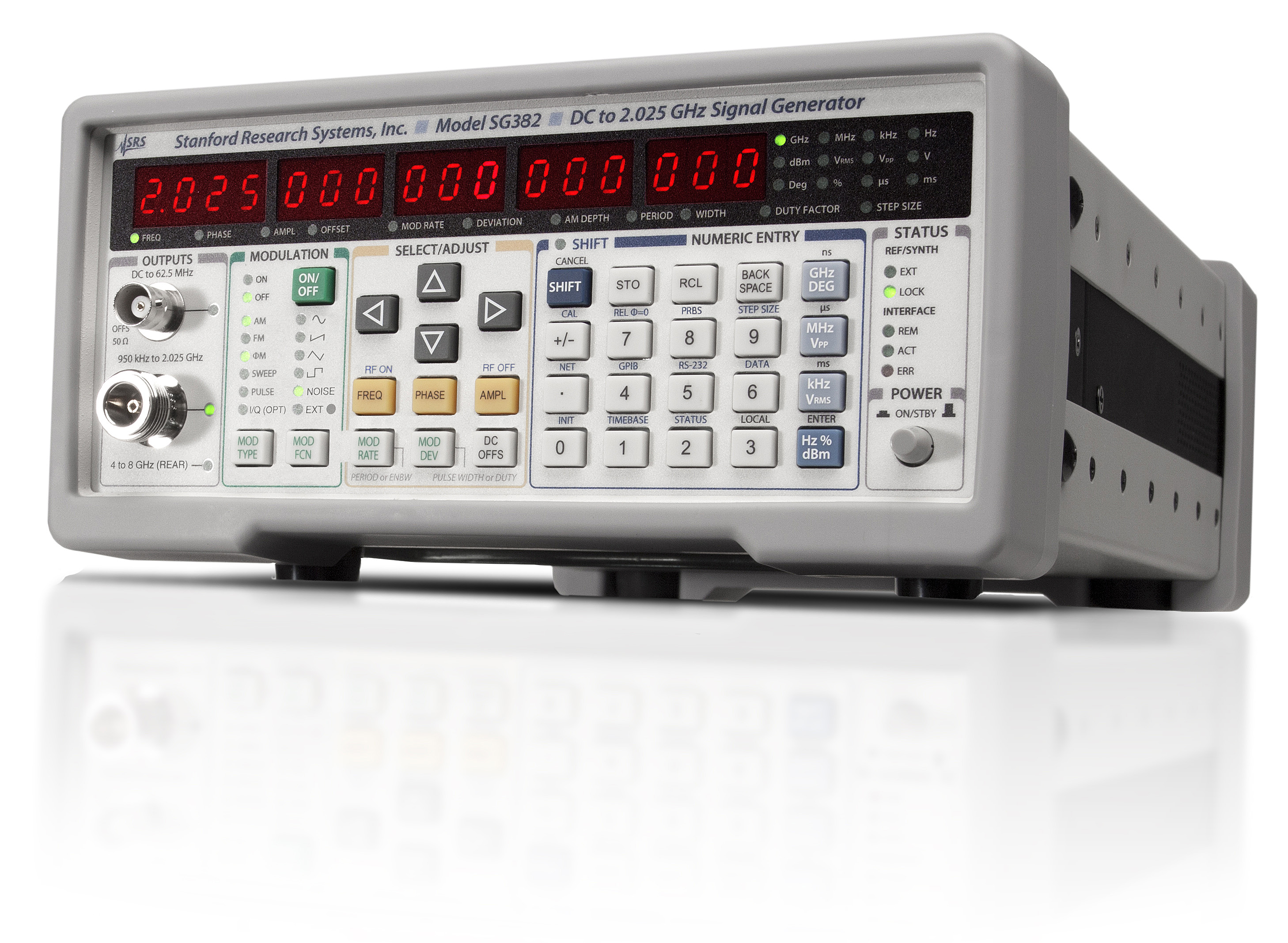

直流至 2 GHz、4 GHz 或 6 GHz1 μHz 分辨率AM、FM、ØM、PM 和扫描OCXO 时基 （std.）-116 dBc/Hz 相位噪声（20 kHz 偏移，f=1 GHz）GPIB、RS-232 和以太网
CG635 1 μHz 至 2.05 GHz时钟发生器|SRS (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
CG635 可在 1 μHz 和 2.05 GHz 之间产生极其稳定的方波时钟。该仪器具有高频分辨率、低抖动、快速转换时间和灵活的输出电平，非常适合用于几乎任何数字组件、系统或网络的开发和测试。
干净的 clocks 在使用高速 ADC 或 DACs 的系统中至关重要。杂散的时钟调制和抖动会在采集的信号和重建的波形中产生伪影和噪声。
CG635 时钟发生器
CG635 可在 1 μHz 和 2.05 GHz 之间产生极其稳定的方波时钟。该仪器具有高频分辨率、低抖动、快速转换时间和灵活的输出电平，非常适合用于几乎任何数字组件、系统或网络的开发和测试。

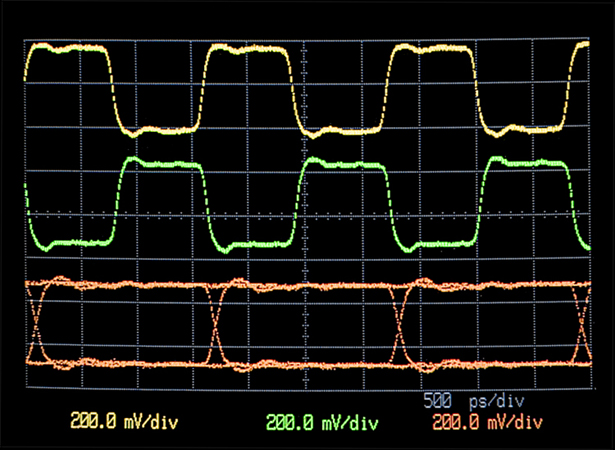

时钟和 PRBS 信号
干净的 clocks 在使用高速 ADC 或 DACs 的系统中至关重要。杂散的时钟调制和抖动会在采集的信号和重建的波形中产生伪影和噪声。干净的时钟在通信系统和网络中也很重要。抖动、漂移或频率偏移会导致高误码率或完全失去同步。CG635 可以提供最关键应用所需的干净、稳定的时钟。
输出驱动器
CG635 具有多个 clock outputs。前面板 Q 和 -Q 输出提供标准逻辑电平（ECL、PECL、LVDS 或 +7 dBm）的互补方波。方波幅度也可以设置为 0.2 V 至 1.0 V，偏移量在 -2 V 至 +5 V 之间。这些输出的工作频率范围为 DC 至 2.05 GHz，转换时间为 80 ps，源阻抗为 50 Ω，旨在驱动 50 Ω负载。当这些输出未端接时，输出电平加倍。
前面板 CMOS 输出提供标准逻辑电平的方波。输出也可以设置为 0.5 V 至 6.0 V 之间的任何幅度。CMOS 输出的转换时间小于 1 ns，工作频率高达 250 MHz。它具有 50 Ω 源阻抗，旨在驱动任意长度的 50 Ω 同轴电缆末端的高阻抗负载。

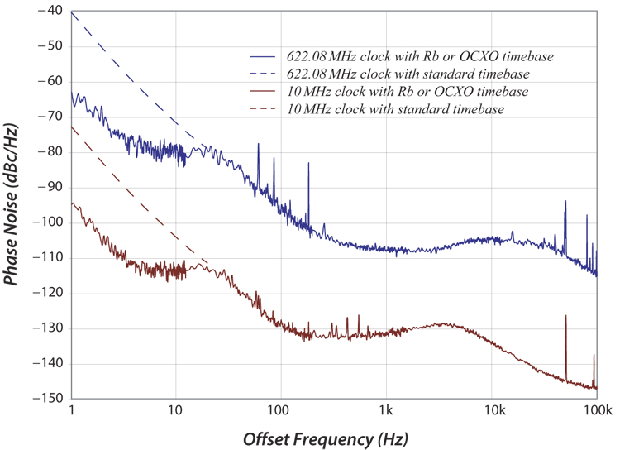

相位噪声

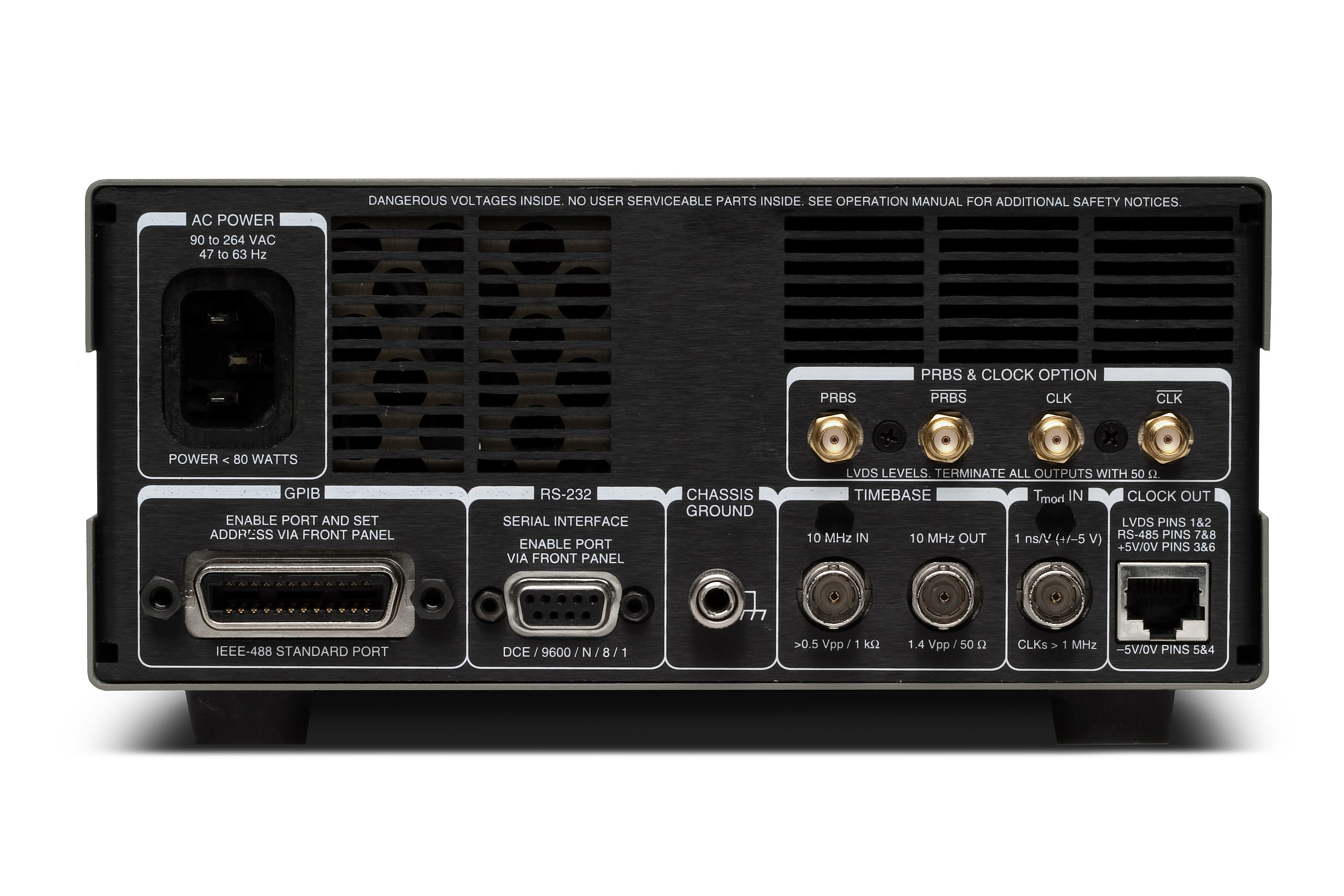

后面板 RJ-45 连接器在 RS-485 级别（高达 105 MHz）和 LVDS 级别（高达 2.05 GHz）的双绞线上提供差分方波时钟。此输出还为可选的线路接收器（CG640 至 CG649）提供 ±5 VDC 电源。时钟输出具有 100 Ω 源阻抗，旨在驱动具有 100 Ω端接的屏蔽 CAT-6 电缆。差分时钟可由目标系统直接使用，也可与在 SMA 连接器上提供互补逻辑输出的可选线路接收器一起使用。
时基选择
标准晶体时基的稳定性优于 5 ppm。CG635 的 10 MHz 时基输入允许将仪器锁相到外部 10 MHz 参考。10 MHz 输出可用于将两个 CG635 锁定在一起。
有两个可选的时基。恒温室控制晶体振荡器 （OCXO） 提供的频率稳定性比标准晶体振荡器高约 100 倍。铷频率源的稳定性提高了约 10,000 倍。任一可选的 timebase 都将大大降低 synthed output 的低频相位噪声。
相位和时间调制
时钟相位可以高精度地调整。对于 200 MHz 以上的频率，相位分辨率为 1 度，低于 200 MHz 的频率每十倍增加 10 倍，最大分辨率为 1 纳度。这允许在 0.2 Hz 和 2.05 GHz 之间的任何频率下以优于 14 ps 的分辨率定位时钟边沿。

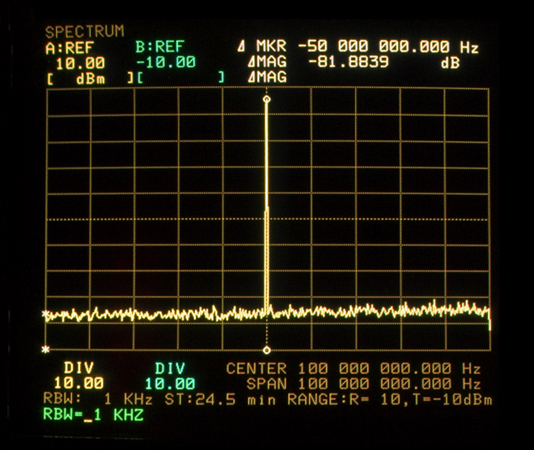

100 MHz 时钟的 RF 频谱
关键词:
CG635 规格 | |
频率 | |
| 范围 | 直流，1 μHz 至 2.05 GHz |
| 分辨率 | 16 位 （f ≥ 10 kHz），1 pHz （f < 10 kHz） |
| 准确性 | Δf < ±（2 × 10-19+ 时基误差） |
| 稳定时间 | <30 毫秒 |
时基（20 °C 至 30 °C 环境温度） | |
| 稳定性 | <5 ppm （标准时基） <0.01 ppm （选项 02 OCXO） <0.0001 ppm （选项 03 Rb 时基） |
| 老化 | <5 ppm/年（标准时基） <0.2 ppm/年（选件 02 OCXO） <0.0005 ppm/年（选件 03 Rb 时基） |
| 外部输入 | 10 MHz ± 10 ppm，正弦波 >0.5 Vpp，1 kΩ |
| 输出 | 10 MHz，1.41 Vpp 正弦波，50 Ω |
相位噪声（622.08 MHz 时） | |
| 100 Hz 偏移 | <-90 分贝/赫兹 |
| 1 kHz 偏移 | <-100 分贝/赫兹 |
| 10 kHz 偏移 | <-100 分贝/赫兹 |
| 100 kHz 偏移 | <-110 分贝/赫兹 |
抖动和漂移 | |
| 抖动 （rms） | <1 ps（1 kHz 至 5 MHz 带宽） |
| 徘徊 （p-p） | <20 ps（10 秒持续） |
时间调制（后面板输入） | |
| 输入阻抗 | 1 千欧 |
| 敏感性 | 1 ns/V，±5 % |
| 范围 | ±5 纳秒 |
| 带宽 | DC 至 10 kHz 以上 |
相位设置 | |
| 范围 | ±720° （最大步长 ±360°） |
| 分辨率 | <14 PS |
| Slew time （转换时间） | <300 毫秒 |
Q 和 −Q 输出 | |
| 输出 | 前面板 BNC 连接器 |
| 频率范围 | 直流至 2.05 GHz |
| 高级 | -2.00 V ≤ V高≤ +5.00 伏 |
| 波幅 | 200 毫伏 ≤ VAMPL≤ 1.00 V （VAMPL≡ V高- 五低) |
| 电平分辨率 | 10 毫伏 |
| 电平误差 | <1 % + 10 毫伏 |
| 过渡时间 | <100 ps（20 % 至 80 %） |
| 对称 | <100 ps 与标称 50 % 的偏差 |
| 源阻抗 | 50 Ω(±1 %) |
| 负载阻抗 | 两个输出对地 50 Ω |
| 预设级别 | PECL、LVDS、+7 dBm、ECL |
CMOS 输出 | |
| 输出 | 前面板 BNC |
| 频率范围 | 直流至 250 MHz |
| 低电平 | -1.00 V ≤ V低≤ +1.00 V |
| 波幅 | 500 毫伏 ≤ VAMPL≤ 6.00 V （VAMPL≡ V高- 五低) |
| 电平分辨率 | 10 毫伏 |
| 电平误差 | V 的 <2 %AMPL+ 20 毫伏 |
| 过渡时间 | <1 ns（20 % 至 80 %） |
| 对称 | <500 ps 与标称 50 % 的偏差 |
| 源阻抗 | 50 Ω（反向终止电缆反射） |
| 负载阻抗 | 任意长度的未端接 50 Ω 电缆 |
| 衰减（50 Ω负载） | 输出级别除以 2 |
| 预设级别 | 1.2 V、1.8 V、2.5 V、3.3 V 或 5.0 V |
RS-485 输出 | |
| 输出 | 后面板 RJ-45 |
| 频率范围 | 直流至 105 MHz |
| 过渡时间 | <800 ps（20 % 至 80 %） |
| 时钟输出 | 引脚 7 和引脚 8 驱动双绞线 |
| 源阻抗 | 引脚 7 和引脚 8 之间有 100 Ω |
| 负载阻抗 | 引脚 7 和引脚 8 之间有 100 Ω |
| 逻辑电平 | V低= +0.8 V、V高= +2.5 伏 |
| 推荐电缆 | 直通类别 6 |
LVDS 输出 （EIA/TIA-644） | |
| 输出 | 后面板 RJ-45 |
| 频率范围 | 直流至 2.05 GHz |
| 过渡时间 | <100 ps（20 % 至 80 %） |
| 时钟输出 | 引脚 1 和引脚 2 驱动双绞线 |
| 源阻抗 | 引脚 1 和引脚 2 之间有 100 Ω |
| 负载阻抗 | 引脚 1 和引脚 2 之间有 100 Ω |
| 逻辑电平 | V低= +0.96 伏，伏高= +1.34 伏 |
| 推荐电缆 | 直通类别 6 |
PRBS（选项 01，EIA/TIA-644） | |
| 输出 | PRBS、-PRBS、CLK 和 -CLK |
| 频率范围 | 直流至 1.55 GHz |
| 水平 | 后面板 SMA 插孔上的 LVDS |
| PRBS 生成器 | x7+ 倍6+ 1 表示长度为 27- 1 位 |
| 过渡时间 | <100 ps（20 % 至 80 %） |
| 负载阻抗 | 所有输出对地 50 Ω |
常规 | |
| 计算机接口 | GPIB 和 RS-232 标准所有功能都可以通过任一界面进行控制。 |
| 非易失性存储器 | 可以存储和调用十组仪器配置。 |
| 权力 | 90 至 264 VAC，47 至 63 Hz，50 W |
| 尺寸、重量 | 8.5 英寸× 3.5 英寸 × 13 英寸 （WHL），9 磅。 |
| 保证 | 一年材料和工艺缺陷的零件和人工 |
|
|
| 数据表 | 操作手册 |
