DS345 函数发生器是一款功能齐全的 30 MHz 合成函数发生器，采用创新的直接数字频率合成器 （DDS） 架构。它可生成许多具有出色频率分辨率 （1 μHz） 的标准波形，并具有多种调制功能，包括 AM、FM、Burst、PM 和频率扫描。它还能以 40 Msample/s 的快速更新速率生成任意波形。
DS345 函数/任意波形发生器
DS345 函数发生器是一款功能齐全的 30 MHz 合成函数发生器，采用创新的直接数字频率合成器 （DDS） 架构。它可生成许多具有出色频率分辨率 （1 μHz） 的标准波形，并具有多种调制功能，包括 AM、FM、Burst、PM 和频率扫描。它还能以 40 Msample/s 的快速更新速率生成任意波形。
函数和输出
DS345 可生成频率高达 30.2 MHz 的正弦波和方波，以及高达 100 kHz 的三角波和锯齿波。所有功能的频率分辨率均为 1 μHz。除了标准波形外，该装置还提供宽带 （10 MHz） 白噪声源。
功能输出和 TTL SYNC 输出都可通过浮动的前面板 BNC 连接器获得。两个输出均具有 50 Ω 输出阻抗，相对于接地可浮动至 ±40 V。所有功能输出的幅度可在 10 mVpp 至 10 Vpp 范围内调节，分辨率

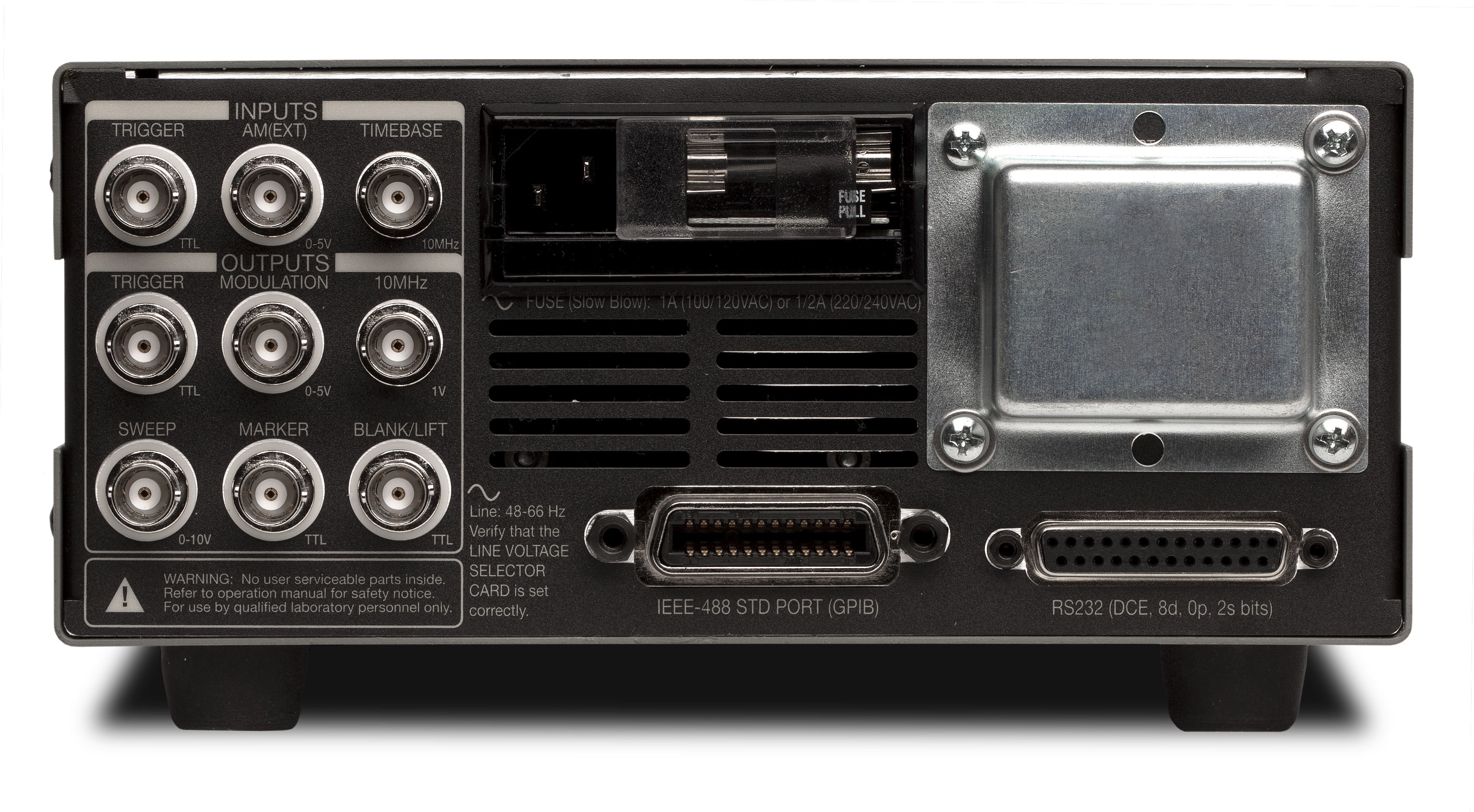

后面板上提供了其他有用的连接器。触发输入用于触发任意波形、调制模式、扫描和突发，而 TTL 触发输出则允许外部设备与扫描和突发同步。扫描输出产生与频率扫描同步的 0 V 至 10 V 斜坡。扫描标记输出允许在示波器上突出显示频率扫描的指定部分。
10 MHz 后面板输入允许 DS345 与外部时基同步。10 MHz 后面板输出允许对多个 DS345 进行锁相。
调制
DS345 函数发生器提供了多种调制选项。它包含一个内部调制发生器，可以调制除噪声之外的任何标准波形。调制波形可以是正弦波、方波、三角波、锯齿波或任意波形。可以选择 1 mHz 至 10 kHz 的调制速率。
调制发生器可以提供幅度调制 （AM）、频率调制 （FM） 和相位调制 （PM）。使用 AM 时，可以选择 ±100 % 的调制深度，分辨率为 1%。调制的负值对应于双边带抑制载波 （DSBSC） 调制。FM 跨度可以选择 1 μHz 分辨率，相位调制可以设置在 0° 和 7200° 之间，分辨率为 0.001°。
外部幅度调制
除了内部调制发生器外，输出波形还可以通过施加到后面板 AM 输入的外部信号进行幅度调制。此输入始终处于活跃状态，即使其他调制类型已打开。
Burst Modulation
您可以生成除噪声之外的任何输出函数的突发音调。在 burst 模式下，DS345 在接收到触发后将输出确切的完整波形周期数。通过调整相位，您可以控制 Burst 在波形中的开始位置。使用突发模式时，正弦波和方波的最大频率为 1 MHz，而三角形和锯齿波限制为 100 kHz。突发模式可用于任何频率的任意波形。
频率扫描
DS345 Function Generator 可以对其任何函数输出进行频率扫描 （噪声除外）。您可以使用 linear 或 log sweep 在频率上向上或向下扫描。与传统的函数发生器不同，在扫描某些频率时没有烦人的不连续性或频带切换伪影。DS345 的 DDS 架构本身就允许它在整个频率范围内执行平滑、相位连续的扫描。
可以指定两个扫描标记频率。当扫描跨越任一标记频率时，将在后面板 MARKER 输出处生成 TTL 转换，以允许外部设备的同步。
任意波形
DS345 不仅仅是一个函数发生器。它也是一个功能齐全的任意波形发生器。输出波形具有
由于在键盘上编写复杂的任意波形可能是一项繁琐的任务，因此免费提供 Arbitrary Waveform Composer （AWC） 软件。AWC 是一个基于菜单的程序，可让您在屏幕上创建和编辑任意波形，存储它们，并将它们下载到 DS345 中。单击此处获取最新版本的 Windows AWC 软件。
关键词:
DS345 规格 | ||
频率范围和分辨率 | ||
| 频率范围 | 最大频率 | 分辨率 |
| 正弦 | 30.2兆赫 | 1 微赫 |
| 广场 | 30.2兆赫 | 1 微赫 |
| 坡道 | 100 赫兹 | 1 微赫 |
| 三角形 | 100 赫兹 | 1 微赫 |
| 噪声 | 10 兆赫 | （高斯加权） |
| 任意 | 10 兆赫 | 40 MHz/N（采样率） |
输出 | |
| 源阻抗 | 50 Ω |
| 接地 | 相对于接地，输出浮动电压最高可达 ±40 V |
波幅 | |
| 范围 | 0.01 至 10 Vpp （50 Ω）、20 Vpp （Hi-Z） |
| 分辨率 | 3 位（直流偏置：0 V） |
| 正弦波精度 | （0 V DC 偏移） |
| 5 至 10 Vpp | ±0.2 dB（1 μHz 至 20 MHz） ±0.5 dB（20 MHz 至 30.2 MHz） |
| 0.01 至 5 Vpp | ±0.4 dB（1 μHz 至 20 MHz） ±0.5 dB（20 MHz 至 30.2 MHz） |
| 方波精度 | |
| 5 至 10 Vpp | ±3 %（1 μHz 至 100 kHz） ±6 %（100 kHz 至 20 MHz） ±15 %（20 MHz 至 30.2 MHz） |
| 0.01 至 5 Vpp | ±5 %（1 μHz 至 100 kHz） ±8 %（100 kHz 至 20 MHz） ±18 %（20 MHz 至 30.2 MHz） |
| 三角形、斜坡、任意波形精度 | ±3 % （>5 Vpp） ±5 % （<5 Vpp） |
DC Offset | |
| 范围 | ±5 V （ |
| 分辨率 | 3 位数字 （VAC = 0） |
| 准确性 | 设置的 1.5 % + 0.2 mV（仅限直流） ±0.8 mV 至 ±80 mV，具体取决于交流和直流设置 |
正弦波 | |
| 杂 散 | -45 dBc （非谐波，典型值） |
| 相位噪声 | -55 dBc，在以载波为中心的 30 kHz 频段内，不包括离散杂散信号（典型值） |
| 次谐波 | <-50 分贝 |
| 谐波失真 | 电平频率范围 <-55 dBc DC 至 100 kHz <-45 dBc 0.1 至 1 MHz <-35 dBc 1 至 10 MHz <-25 dBc 10 至 30 MHz |
方波 | |
| 上升/下降时间 | <15 ns（10 至 90%），全输出 |
| 不对称 | 周期的 <1 % + 4 ns |
| 过头 | 满输出时峰峰值幅度的 <5 % |
斜坡、三角形和 ARB | |
| 上升/下降时间 | 45 ns（10 MHz 贝塞尔滤波器） |
| 线性 | 满量程输出的 ±0.5 % |
| 稳定时间 | <1 μs 在满输出时稳定在最终值的 0.1% 以内 |
任意波形 | |
| 采样率 | 40 MHz/N，N = 1 至 234-1 |
| 内存长度 | 8 至 16,300 积分 |
| 分辨率 | 12 位（满量程的 0.025 %） |
阶段 | |
| 范围 | ±7199.999° 相对于任意起始相位 |
| 分辨率 | 0.001° |
调幅 | |
| 源 | 内部（正弦、方波、三角或锯齿）或外部 |
| 深度 | 0 至 100 % AM 或 DSBSC |
| 率 | 0.001 Hz 至 10 kHz 内部，最大 15 kHz 外部 |
| 失真 | 1 kHz 时为 <-35 dB，80 % 深度 |
| DSB 运营商 | 1 kHz 调制速率 （DSBSC） 时，典型值为 <-35 dB |
| 外部输入 | ±5 V，100 % 调制，100 kΩ 阻抗，15 kHz 带宽 |
调频 | |
| 源 | 内部（正弦、方波、三角、锯齿波或任意波形） |
| 率 | 0.001 Hz 至 10 kHz |
| 跨度 | 1 mHz 至 30.2 MHz（三角形、斜坡为 100 kHz） |
相位调制 | |
| 源 | 内部（正弦、方波、三角、锯齿波） |
| 率 | 0.001 Hz 至 10 kHz |
| 跨度 | ±7199.999° |
频率扫描 | |
| 类型 | 线性或对数，相位连续 |
| 波形 | 向上、向下、向上-向下、单次扫描 |
| 时间 | 0.001 秒至 1000 秒 |
| 跨度 | 1 mHz 至 30.2 MHz（三角形、斜坡至 100 kHz） |
| 标记 | 可以在任何扫描点（TTL 输出）设置两个标记 |
| 扫描输出 | 0 至 10 V 线性斜坡信号，与扫描同步 |
Burst Modulation | |
| 波形 | 除噪声外的任何波形都可以进行突发调制 |
| 频率 | 正弦波，方波至 1 MHz 三角形，斜坡至 100 kHz 任意至 40 MHz 采样率 |
| 计数 | 1 至 30,000 次/突发（1 μs 至 500 s 突发时间限制） |
触发器生成器 | |
| 源 | 单、内、外、行 |
| 速率（内部） | 0.001 Hz 至 10 kHz（2 位分辨率） |
| 外部触发器 | 正边沿或负边沿，TTL |
| 输出 | TTL 电平 |
标准时基 | |
| 准确性 | ±5 ppm（20 °C 至 30 °C） |
| 老化 | 5 页/分钟 / 年 |
| 输入 | 10 MHz/N ± 2 ppm（N = 1 至 8）1 Vpp 最小输入电平 |
| 输出 | 10 MHz，>1 Vpp 正弦波，50 Ω |
可选时基 | |
| 类型 | 恒温 AT-cut 振荡器 |
| 稳定性 | <0.01 ppm，20 °C 至 60 °C |
| 老化 | <0.001 ppm/天 |
| Allan 方差 （1 s） | <5 × 10-11 |
常规 | |
| 接口 | 可选 RS-232（300 至 19.2 kbaud，DCE）和 GPIB，带有基于 DOS 的任意波形软件 （AWC）。所有仪器功能都可以通过接口进行控制。 |
| 非易失性存储器 | 可保存和调用 9 组仪器设置 |
| 尺寸 | 8.5 英寸 × 3.5 英寸 × 13 英寸 （WHL） |
| 重量 | 10 磅 |
| 权力 | 50 瓦，100/120/220/240 伏交流电，50/60 赫兹 |
| 保证 | 一年材料和工艺缺陷的零件和人工 |
|
|
| 数据表 | 操作手册 |
