TG124A 跟踪发生器
100kHz至12.4GHz · 与 SA124B 组标量网络分析 · 700 点/秒扫速 · 随机附 20dB 衰减器
产品简介
TG124A 是一台 100kHz 至 12.4GHz 的跟踪发生器兼 CW 信号源，与 SA124B、SA44B 或 BB60 系列频谱分析仪配对后组成标量网络分析系统，
用来测滤波器、衰减器、放大器的插损与增益。
扫速在与 SA124B 配合时可达每秒 700 个频点，支持最多 1000 点的数据文件保存，并可载入路径损耗表做归一化。
整机 308g、2W，USB 供电，随附一只 Mini-Circuits FW-20+ 20dB 衰减器。
用一台 USB 跟踪源把手上已有的 Signal Hound 频谱仪升级成标量网络分析仪，用最低成本补齐器件插损/增益测量能力。
核心参数
• 频率范围：100kHz至12.4GHz
• 输出幅度：-30dBm 至 -12dBm
• 幅度准确度：±2.0dB
• 幅度步进：1dB
• 频率准确度：±1ppm
• 谐波：典型 <-10dBc
• 扫速（配 SA124B）：最高 700 点/秒
• 频率步进：1-2-5 序列共 19 档；4GHz 以下 10Hz 至 10MHz，4GHz 以上 100Hz 至 10MHz
• 功耗：2W（USB 2.0 供电）
• 重量：308g
功能特性
• 与现有频谱仪组成标量网络分析：与 SA124B、SA44B 或 BB60 系列配对后，跟踪源与频谱仪共用同一时基与扫描，直接给出插损/增益曲线，不需要另买网络分析仪。
• 700 点/秒扫速：配 SA124B 时每秒可扫 700 个频点，宽频段插损曲线几秒内出图。
• 1000 点数据文件与路径损耗归一化：可保存最多 1000 点的测量数据并载入路径损耗表，把测试电缆、夹具的损耗从结果中扣除。
• 19 档 1-2-5 序列频率步进
4GHz 以下 10Hz 至 10MHz、4GHz 以上 100Hz 至 10MHz，共 19 档可选，
窄带器件与宽带器件都能找到合适的取点密度。
• 1dB 幅度步进、±2dB 准确度：输出 -30dBm 至 -12dBm，1dB 步进，用于压缩点与增益随功率变化的测量。
• 随附 20dB 衰减器：出厂带一只 Mini-Circuits FW-20+ 20dB 衰减器，测高增益器件时可直接串入，避免分析仪前端过载。
• USB 供电与轻量：308g、2W、长 194mm，与频谱仪一起装进小包即可外场使用。
应用场景
• 插损与增益测量：滤波器、衰减器、电缆、放大器的幅频响应测量。
• 回波损耗测量：配合定向耦合器测端口回波损耗。
• 频选器件隔离度：双工器、开关、环形器的通带与阻带隔离度测量。
• 器件级表征：通带/阻带边界、带内波动、带外抑制的快速出图。
• 放大器增益压缩：按 1dB 步进改变激励功率，测增益随输入功率的变化。
• 通用射频信号生成：作为 CW 信号源单独使用。
• 频谱占用监测：与频谱仪配合观察信道占用与带宽利用情况。
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
TG124A 跟踪发生器 详细指标
100kHz至12.4GHz · 与 SA124B 组标量网络分析 · 700 点/秒扫速 · 随机附 20dB 衰减器
详细指标
下表取自 Signal Hound 官方 TG124A 数据手册（2023 年 10 月版）与官网产品页。数据手册中「工作温度」一栏标注为 +20°C 至 +25°C（性能验证条件），订货选项则为 0°C 至 +50°C，两者含义不同，已分别列出。
频率与幅度
• 频率范围：100kHz至12.4GHz
• 频率准确度：±1ppm
• 输出幅度范围：-30dBm至-12dBm
• 绝对幅度准确度：±2.0dB
• 幅度步进：1dB
• 谐波：典型 <-10dBc
扫描与步进
• 扫速（配 SA124B）：最高 700 点/秒
• 频率步进档数：19 档（1-2-5 序列）
• 4GHz 以下步进：10Hz至10MHz
• 4GHz 以上步进：100Hz至10MHz
• 数据点上限：1000 点（可存为数据文件并载入路径损耗表）
环境与物理
• 性能验证温度：+20°C至+25°C
• 订货工作温度：0°C至+50°C
• 尺寸：194mm × 81mm × 30mm
• 重量：308g（0.68 磅）
• 功耗：2W（典型）
接口与配套

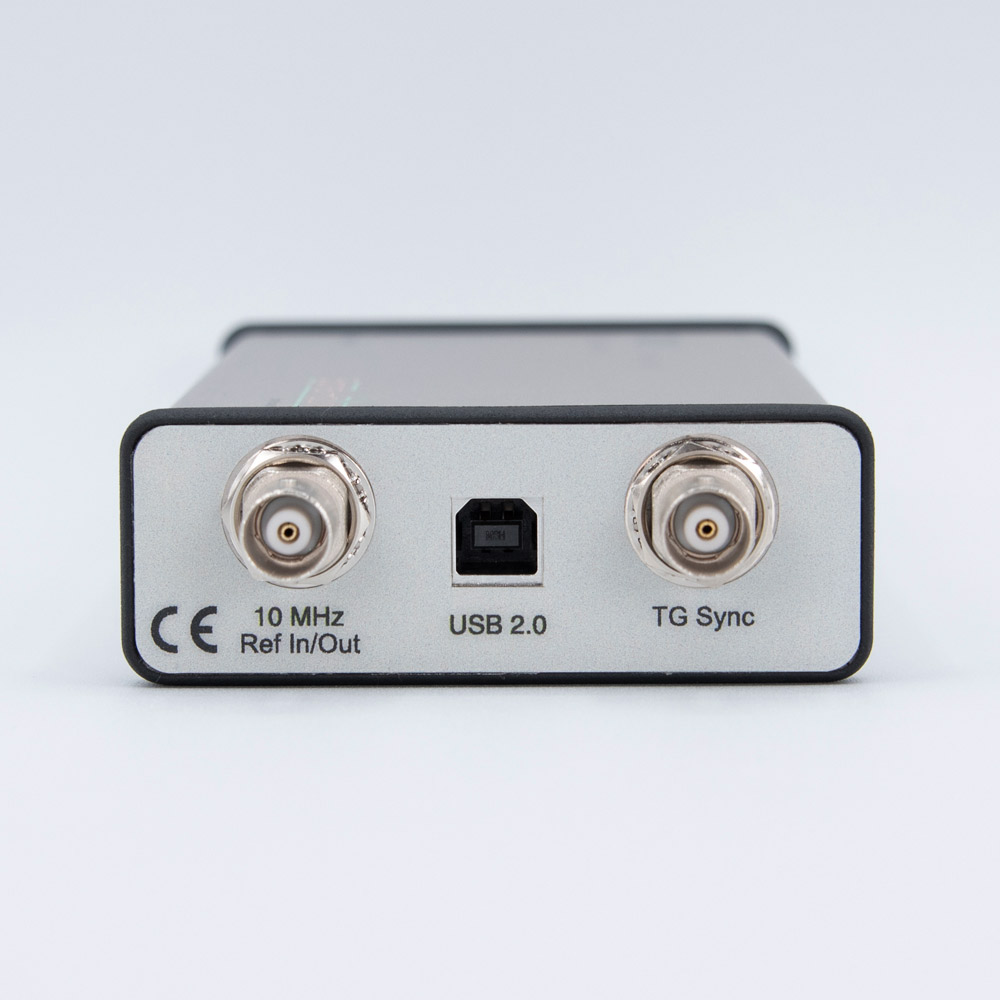

• 数据接口：USB 2.0（供电＋控制）
• 操作系统：Windows
• 配对分析仪：SA124B、SA44B、BB60 系列
• 随机附件：Mini-Circuits FW-20+ 20dB 衰减器
型号与选件
• 标准型：工作温度 0°C至+50°C，随机附 20dB 衰减器
资源下载
以上规格取自 Signal Hound 官网 TG124A 产品页与官方数据手册（Signal-Hound-TG124A-Data-Sheet，2023 年 10 月版）。
