Signal Hound

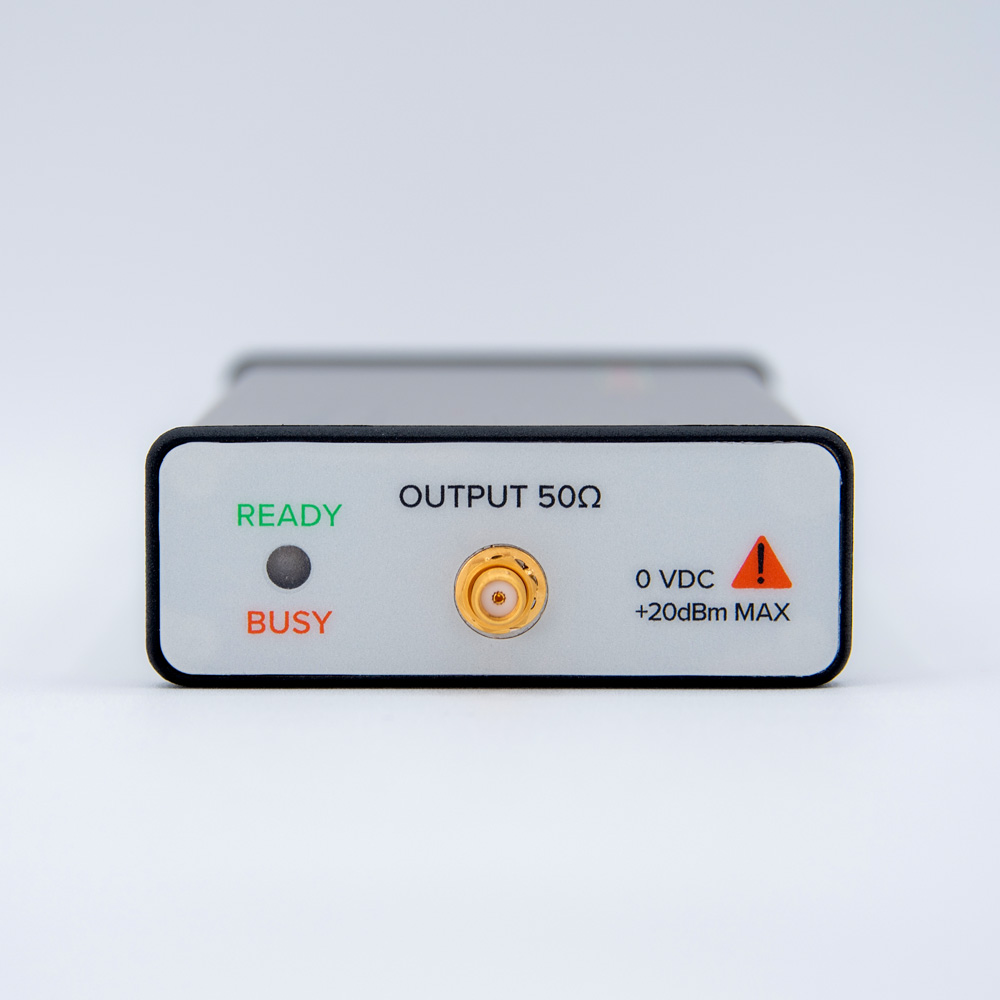

TG44A 跟踪发生器
10Hz至4.4GHz · 与 SA44B 组标量网络分析 · 700 点/秒 · 随附 20dB 衰减器
产品简介
TG44A 是一台 10Hz 至 4.4GHz 的跟踪发生器兼 CW 信号源，配 SA44B（也可配 SA124B、BB60 系列）组成标量网络分析系统，用来测滤波器、衰减器与放大器的插损、增益与回波损耗。
与 SA44B 配合时扫速最高每秒 700 个频点，测量数据可存为最多 1000 点的文件并载入路径损耗表做归一化。
整机 272g、2W，USB 供电，随附一只 Mini-Circuits VAT-20+ 20dB 衰减器。
用最低成本把已有的 SA44B 升级成标量网络分析仪，兼顾器件测量与通用 CW 信号源。
核心参数
• 频率范围：10Hz至4.4GHz
• 输出幅度：-30dBm 至 -10dBm
• 幅度准确度：±2.0dB
• 幅度步进：1dB
• 频率准确度：±1ppm
• 谐波：典型 <-10dBc
• 扫速（配 SA44B）：最高 700 点/秒
• 频率步进：10Hz至10MHz
• 功耗：2W（USB 2.0 供电）
• 重量：272g
功能特性
• 10Hz 起扫的频率下限：频率下限到 10Hz，音频与低频段的器件（如音频变压器、低频滤波器）也能测，这是与 TG124A 的主要差别。
• 与 SA44B 组成标量网络分析
跟踪源与频谱仪共用扫描与时基，直接给出插损/增益曲线；
也可配 SA124B 或 BB60 系列。
• 700 点/秒扫速：宽频段插损曲线几秒出图，适合反复调测的场合。
• 1000 点数据文件与路径损耗归一化：把测试电缆、夹具的损耗存进路径损耗表，从测量结果中扣除，天线与电缆测量尤其需要。
• 1dB 幅度步进、±2dB 准确度：输出 -30dBm 至 -10dBm，可用于增益随输入功率变化的测量。
• 随附 20dB 衰减器：出厂带一只 Mini-Circuits VAT-20+ 20dB 衰减器，测高增益器件时串入以避免分析仪前端过载。
• 轻量与低功耗：272g、2W、长 194mm，与 SA44B 一起装进小包即可外场使用。
应用场景
• 插损与增益测量：滤波器、衰减器、电缆、放大器的幅频响应测量。
• 回波损耗测量：配合定向耦合器测端口回波损耗。
• 频选器件隔离度：双工器、开关、环形器的通带与阻带隔离度测量。
• 滤波器带宽测量：通带宽度、带内波动、带外抑制的快速出图。
• 放大器增益压缩：按 1dB 步进改变激励功率，测增益压缩特性。
• 通用射频信号生成：作为 CW 信号源单独使用。
• 教学与业余无线电：低成本组建标量网络分析平台，用于天线与滤波器调测。
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
TG44A 跟踪发生器 详细指标
10Hz至4.4GHz · 与 SA44B 组标量网络分析 · 700 点/秒 · 随附 20dB 衰减器
详细指标
下表取自 Signal Hound 官方 TG44A 数据手册（2024 年 10 月版）与官网产品页。数据手册中「工作温度」标注为 +20°C 至 +25°C（性能验证条件），订货选项为 0°C 至 +70°C。
频率与幅度
• 频率范围：10Hz至4.4GHz
• 频率准确度：±1ppm
• 输出幅度范围：-30dBm至-10dBm
• 绝对幅度准确度：±2.0dB
• 幅度步进：1dB
• 谐波：典型 <-10dBc
扫描与步进
• 扫速（配 SA44B）：最高 700 点/秒
• 频率步进范围：10Hz至10MHz
• 数据点上限：1000 点（可存为数据文件并载入路径损耗表）
环境与物理
• 性能验证温度：+20°C至+25°C
• 订货工作温度：0°C至+70°C
• 尺寸：194mm × 81mm × 30mm
• 重量：272g（0.6 磅）
• 功耗：2W（典型）
接口与配套

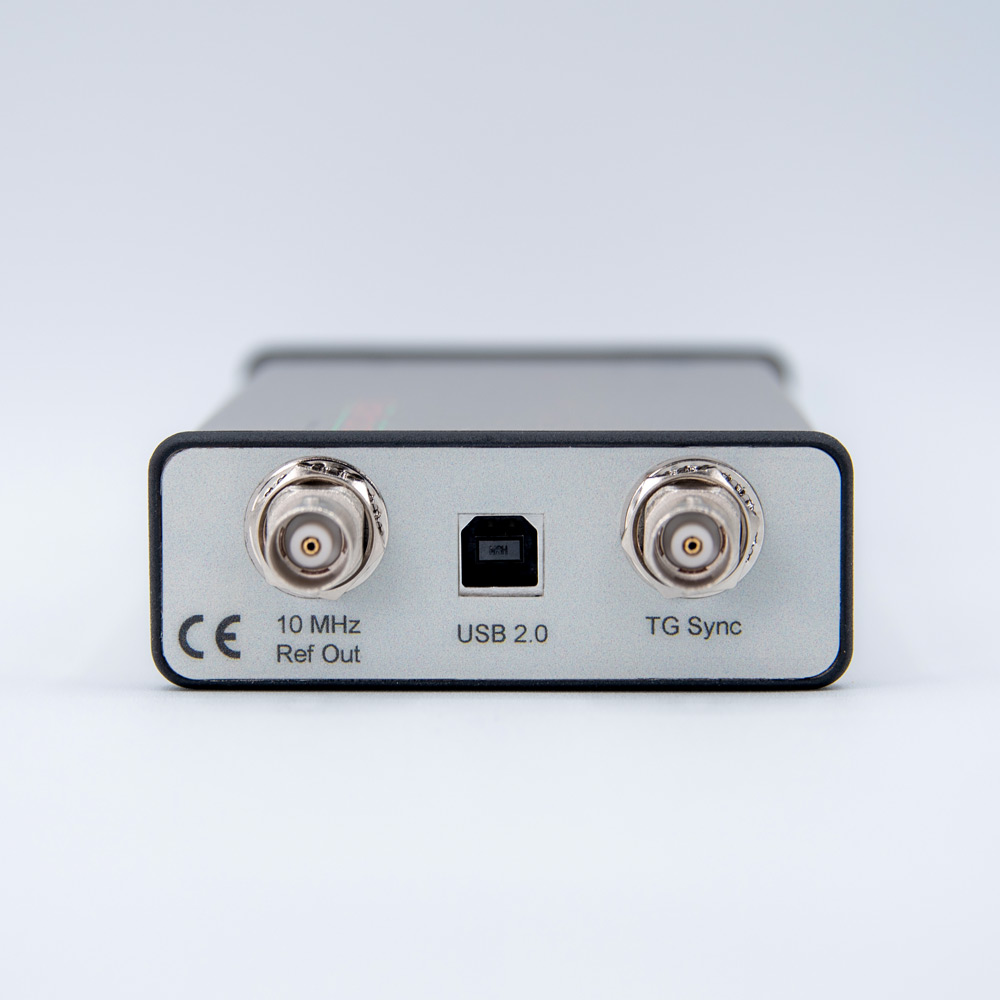

• 数据接口：USB 2.0（供电＋控制）
• 操作系统：Windows
• 配对分析仪：SA44B、SA124B、BB60 系列
• 随机附件：Mini-Circuits VAT-20+ 20dB 衰减器
型号与选件
• 标准型：工作温度 0°C至+70°C，随机附 20dB 衰减器
资源下载
以上规格取自 Signal Hound 官网 TG44A 产品页与官方数据手册（Signal-Hound-TG44A-Data-Sheet，2024 年 10 月版）。
