概述：RI8604测试套件扩展了Cassini的频率和应用能力，支持70至86 GHz频段的双端口矢量分析仪。具有双向和单向波导端口，多功能架构提供精确的双音源和信号功率、相位、回波损耗和前向增益参数的测量。设计用于与20 GHz Cassini源和接收器集成，测试套件支持误差校正矢量测量以及绝对功率测量。

关键特性：

误差校正参数从71至86 GHz

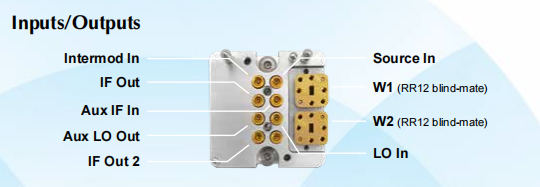

盲插、RR12微范围波导接口
110至+10 dBm测量范围
85至+5 dBm源范围

性能参数：

源：
- 频率范围：70 GHz至86 GHz
- 频率分辨率：8 Hz
- 主功率范围：-85至+5 dBm
- 50至+5 dBm
- 互调功率范围：-55至+5 dBm
测量：
- 频率范围：70 GHz至86 GHz
- 功率范围：-110 dBm至+10 dBm
- 灵敏度（W1）：-110 dBm
- 灵敏度（W2）：-130 dBm

Cassini提供的多功能、高速自动化测试解决方案，适用于模拟、混合信号、RF和毫米波设备。Cassini提供模块化基础架构，通过测试仪器模块（TIMs）完全可配置，以满足任何IC、晶圆或模块测试需求。每个TIM包含内部冷却的RF屏蔽测量仪器、信号分配和盲插接，以提供针对性测试资源并集成构建完整的生产测试平台。结合Roos Instruments的集成测试软件，Cassini可以配置为任何应用，以实现最大性能、最低测试成本和行业最快的测试时间。

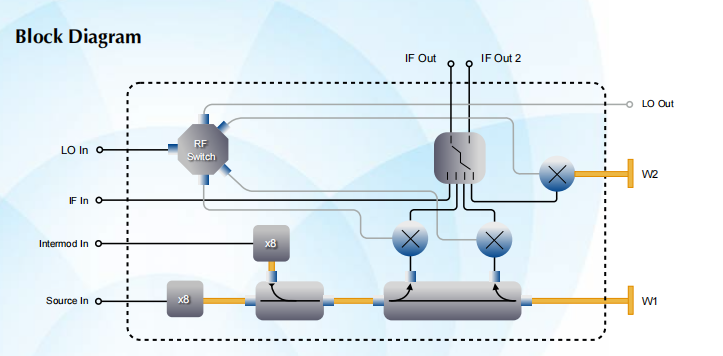

原理框图

系统 RF 内核

Cassini 的可配置微波架构从系统 RF （SyRF）内核开始。这些 20 GHz 源和测量仪器是所有功率计、频谱分析仪和 Vector Network Analyzer 功能。结合可配置的集成层和频率转换测试仪，RF 内核允许 Cassini 垂直扩展以满足未来绩效基准，并横向捕捉新兴市场和颠覆性科技。

模块化微波源

微波源

RI7725 源和 RI8577 合路器仪器可在卡西尼号上提供连续波源。 RI8577 合路器中的机电继电器允许将两个源路由到四个不同的资源。这在将信号路由到 tester 中的资源或被测设备。使用内部继电器，两个源可以组合以提供双音功能。

Synchrodyne 矢量接收器

矢量接收器是 Cassini 上所有测量的枢纽，提供两个直接测量端口对于 100MHz 的信号到 20 GHz 范围和专用低频端口，用于 100kHz 至 2 GHz 的信号。本地振荡器可以共享具有多达三个不同的变频测试集及其相应的下转换 IF 信号。

创新

模块化微波

在传统接收器中，无法测量低于本底噪声的信号。这定义了仪器的小信号动态范围。

在信号矢量域中，噪声功率包络跨相位分布，而相位相干信号被锁定到接收器的本地振荡器。

矢量平均在信号保持不变时降低了噪声功率，从而有效地扩展了动态范围设置为热噪声本底。

模块化微波

多才多艺

跨仪器共享本振，耦合分布式 10MHz 时基为测试系统上的所有测量提供相位相干性。这款独特的微波炉架构允许 Cassini 跨频率转换设备执行 S 参数。这接收器的端口多功能性与测试系统的可配置微波相结合集成层使 Cassini 能够逐步扩展频率能力。这提供无与伦比的 RF 引脚效率和接收器的测量代码重用。
