50 GHz 至 70 GHz
1 个矢量 Tx/Rx，1 个标量 Rx
2 个源输入 （Intermod）
连续 & 脉冲
盲插、RR15微范围波导接口
-110至+10 dBm测量范围
-85至+5 dBm源范围
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
2 GHz 至 50 GHz2 矢量 Tx/Rx3 个源输入 （Intermod）连续 & 脉冲源/测量
70 GHz 至 86 GHz1 个矢量 Tx/Rx，1 个标量 Rx2 个源输入 （Intermod）连续 & 脉冲盲插、RR12微范围波导接口-110至+10 dBm测量范围-85至+5 dBm源范围

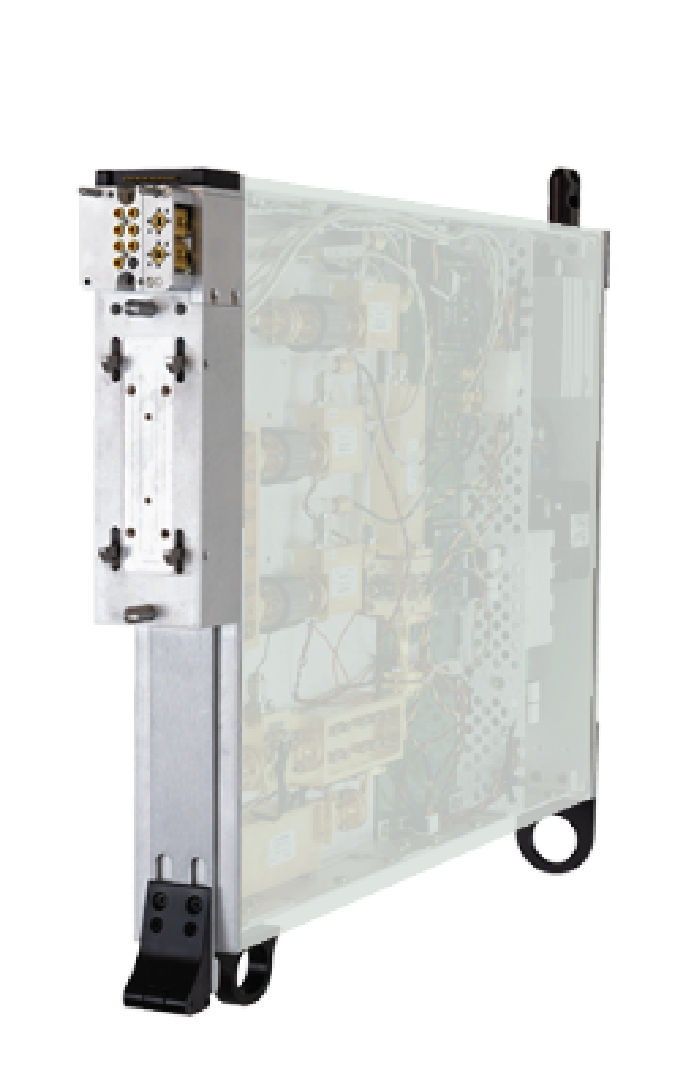

RI8580 50GHz至70GHz 1矢量 Tx/Rx/1 标量 Rx模块化收发仪|Roos Instruments (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
5G毫米波
超宽带
点对点通信

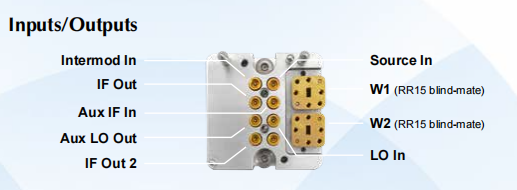

盲插、RR15微范围波导接口
误差校正参数从50至70 GHz
-110至+10 dBm测量范围
-85至+5 dBm源范围
频率范围：50 GHz至70 GHz
频率分辨率：4 Hz
主功率范围：-50至+5 dBm
互调功率范围：-55至0 dBm
频率范围：50 GHz至70 GHz
功率范围：-110 dBm至+10 dBm
灵敏度（W1）：-110 dBm
灵敏度（W2）：-130 dBm
系统 RF 内核
Cassini 的可配置微波架构从系统 RF （SyRF） 内核开始。这些 20 GHz 源和测量仪器是所有功率计、频谱分析仪和 Vector Network Analyzer 功能。结合可配置的集成层和 频率转换测试仪，RF 内核允许 Cassini 垂直扩展以满足 未来绩效基准，并横向捕捉新兴市场和颠覆性 科技。
微波源
RI7725 源和 RI8577 合路器仪器可在卡西尼号上提供连续波源。 RI8577 合路器中的机电继电器允许将两个源路由到四个不同的 资源。这在将信号路由到 tester 中的资源或 被测设备。使用内部继电器，两个源可以组合以提供双音 功能。
更多功能
通常的做法是使用步进衰减器和放大来扩展 微波源。但是，在步骤之间切换会消耗稳定时间和生命周期磨损。通过移动 放大器和步进衰减器在源之外，Cassini 可以访问更宽的动态 源范围和更多控制，提供更快的测试时间和更长的仪器使用寿命。
使用内部继电器，两个源可以组合以提供双音 功能。 通过每个源路径中的放大和衰减，可以独立调整音调 最大限度地利用 定制和灵活性。
更多控制
而机电继电器和步进衰减器则提供了理想的微波源 环境中，两者都容易受到生命周期磨损和降解的影响。通过软件跟踪 组件使用、自动化测试程序优化，以及将这些资源的控制权交给 测试工程师，仪器的使用寿命比传统测试延长一倍 系统。
Synchrodyne 矢量接收器
矢量接收器是 Cassini 上所有测量的枢纽，提供两个直接测量端口 对于 100MHz 的信号 到 20 GHz 范围和专用低频端口，用于 100kHz 至 2 GHz 的信号。本地 振荡器可以共享 具有多达三个不同的变频测试集及其相应的 下转换 IF 信号。
创新
在传统接收器中，无法测量低于本底噪声的信号。这定义了 仪器的小信号动态范围。
在信号矢量域中，噪声功率包络跨相位分布，而 相位相干信号被锁定到接收器的本地振荡器。
矢量平均在信号保持不变时降低了噪声功率，从而有效地扩展了 动态范围设置为热噪声本底。
多才多艺
跨仪器共享本振，耦合分布式 10MHz 时基 为测试系统上的所有测量提供相位相干性。这款独特的微波炉 架构允许 Cassini 跨频率转换设备执行 S 参数。这 接收器的端口多功能性与测试系统的可配置微波相结合 集成层使 Cassini 能够逐步扩展频率能力。这 提供无与伦比的 RF 引脚效率和接收器的测量代码重用。
