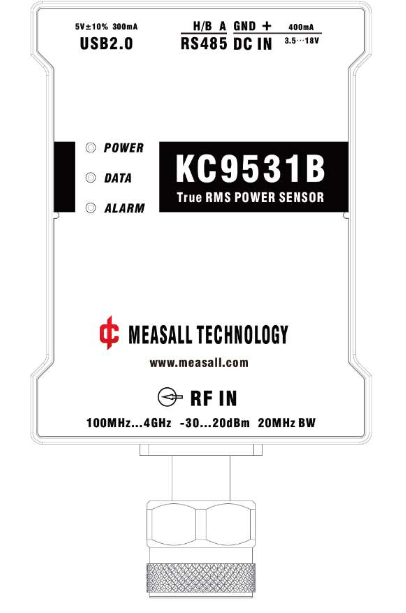

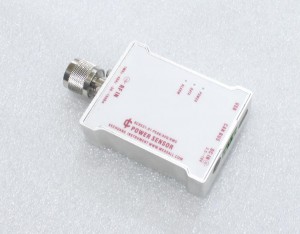

KC9531B是一款用于测量射频微波功率的工业传感器，具有RS485通信接口和USB接口，主要用于工业微波系统在线监测。KC9531B是真有效值功率计，非常适宜于宽带或不稳定功率测量。工业微波系统若采用磁控管微波源，通常因为电流纹波和磁控管本身的特性问题，输出是不稳定的，包含较大的寄生调幅和调频，无法使用峰值功率计（例如KC9531.01/02）测量，应使用有效值功率计。100MHz~4GHz 频率范围50dB 动态范围0.5dB 绝对不确定度（典型值）0.2dB 相对不确定度（典型值）100ns 最小脉冲宽度50ms时间常数20MHz 最大信号带宽有效值检波
KC9532 1MHz至4GHz四通道同步采样功率传感器-20至+6dBm |科创仪表局 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
四通道同步采样功率传感器KC9532
1、概述
KC9532是一款用于测量射频微波功率的工业传感器，具有RS485通信接口和USB接口，主要用于工业微波系统在线监测。
使用KC9532可以同时获得微波能量的峰值、平均值、均方根值数据，这些数据可以用于评估微波源的输出品质。如果三个数值基本相同，说明微波幅度稳定。
KC9532具有四个测量通道，他们是同步采样的。对于幅度不太稳定的微波源（例如磁控管），系统中各个监测点应当同步采样，只有这样获得的数据才能相互比较。
KC9532配合多个定向耦合器或六端口波导器件，可以测定微波系统在真实功率下的阻抗。而传统的网络分析仪只能进行小信号测量。对于微波系统研究而言，真实大功率工况和小信号工况的性能可能很不相同，一些现象（例如激发等离子体）在小信号状态下根本不会发生。
该产品采用了温度补偿，在工业仪表常见温度范围（-20℃~85℃，外壳温度）内漂移很小，通常不超过0.5dB。
KC9532采用单电源供电，支持4~50V宽电压范围，适合一般可靠性要求的工业控制场景。在任何时候，都不保证用于航空航天、军事、生命支持等场景的适用性。
2、特性
1MHz~4GHz频率范围（KC9532.01）
60dB动态范围
4个功率测量通道，可同时工作
同步采样，可用于时变信号测量
0.5dB绝对不确定度（典型值）
0.2dB相对不确定度（典型值）
200ns最小脉冲宽度
10MHz最大信号带宽
峰值、平均值、均方根值检波
脉冲宽度、脉冲周期测量
3、适用领域
任何稳定信号功率测量
某些雷达发射机
工业微波系统（可用于磁控管微波源）
波导阻抗计（六端口法）
作业场所漏能监测（需配置适当天线）
4、技术参数
指标名称 | 测试条件 | 最小 | 典型 | 最大 | 单位/备注 |
频率范围 | 1 | 4000 | MHz | ||
功率范围 | -50 | 10 | dBm | ||
不确定度 | 全部功率范围 | 0.5 | 1.5 | dB，25℃ | |
-20~+6dBm | 0.3 | 1.0 | dB，25℃ | ||
温度漂移 | -20~85℃ | 0.5 | 1.5 | dB | |
长期稳定度 | 0.5 | 1.0 | dB/a | ||
数据吞吐量 | 200 | 组/s，RS485最大速度 | |||
电源电压 | 5PIN端口 | 4 | 50 | V | |
USB-TYPEC端口 | 4.5 | 5.5 | V | ||
功耗 | 4通道全部开启 | 3 | W | ||
端口驻波比 | 4GHz | 1.15 | 1.3 | ||
外形尺寸 | L×W×H | 84 | 90 | 20 | mm |
质量 | 167 | g |

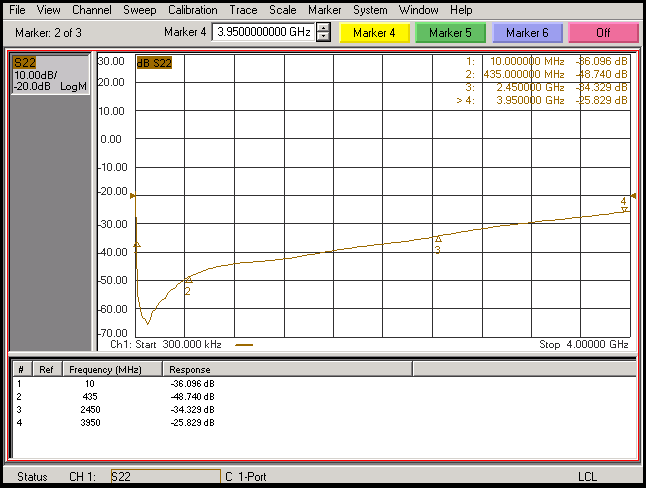

图示端口典型回损曲线

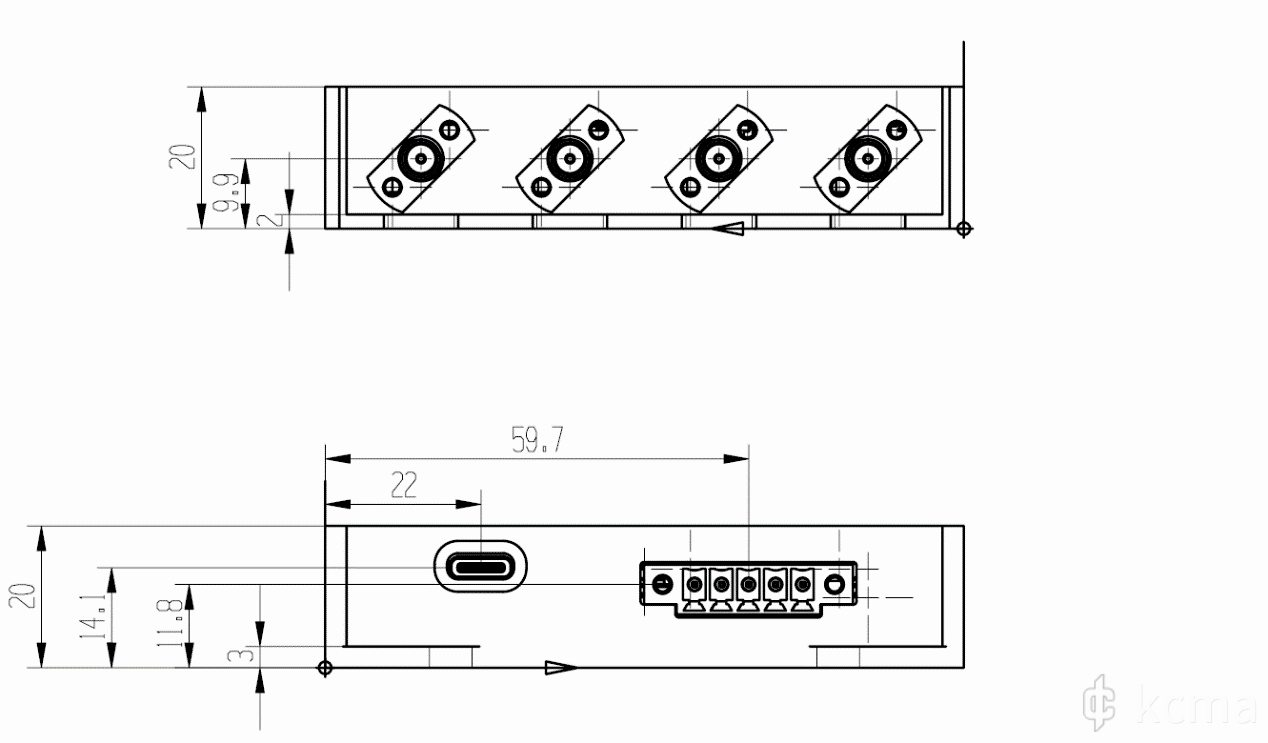

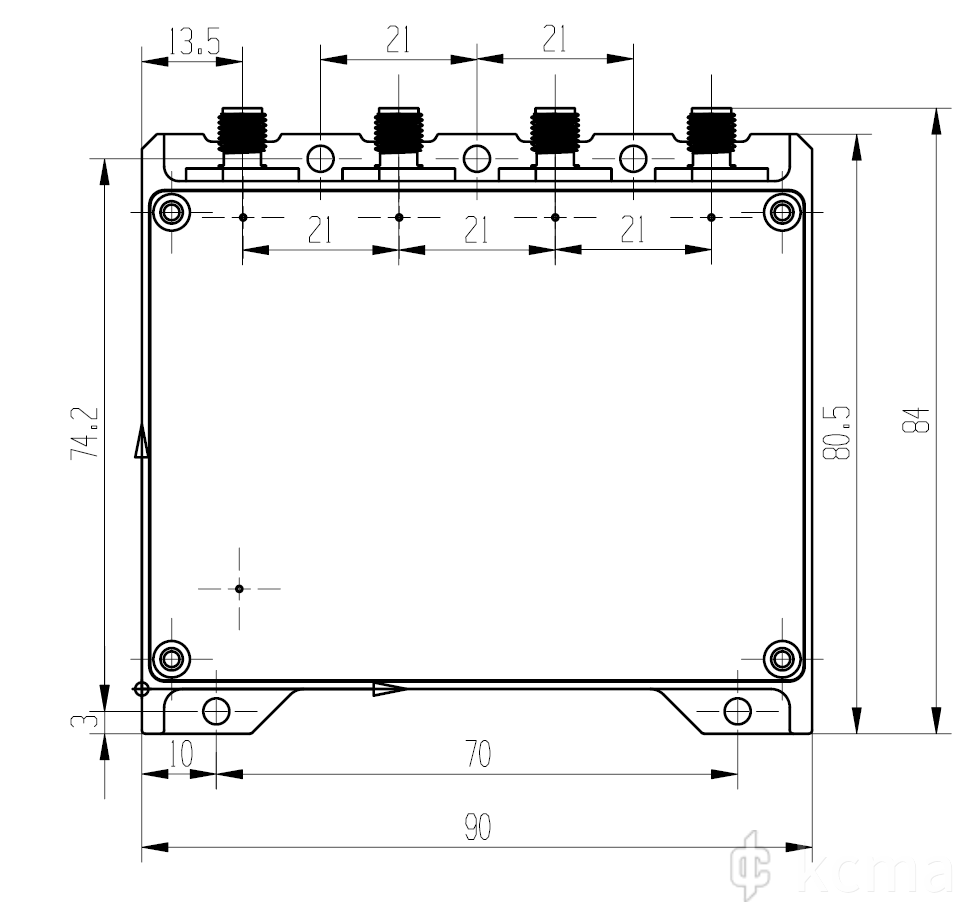

5、外形尺寸（mm）
6、安装说明
KC9532机壳上有5个螺丝孔，通常使用φ3~4mm螺钉安装在设备中。由于KC9532内含高速数据处理电路，发热较大，推荐将其紧贴凉爽的金属面，以便于散热。不可将设备放置于绝热的环境中，确保工作时设备外壳温度不高于85℃。仪器应避免频繁的震动，必要时采取减震措施。射频同轴电缆会对信号造成衰减，如果不作补偿会导致测定的功率略低于实际的功率。同轴电缆的衰减量可以使用配置软件设置到KC9532中，仪器将按设定的衰减量进行补偿。
KC9532采用高品质的SMA连接器。为了达到良好的匹配特性，连接器界面十分严格，芯盒较为脆弱，安装时应选用品质优良的电缆连接器，并小心拧紧。推荐拧紧力0.35Nm，极限拧紧力0.7Nm。
7、成套性

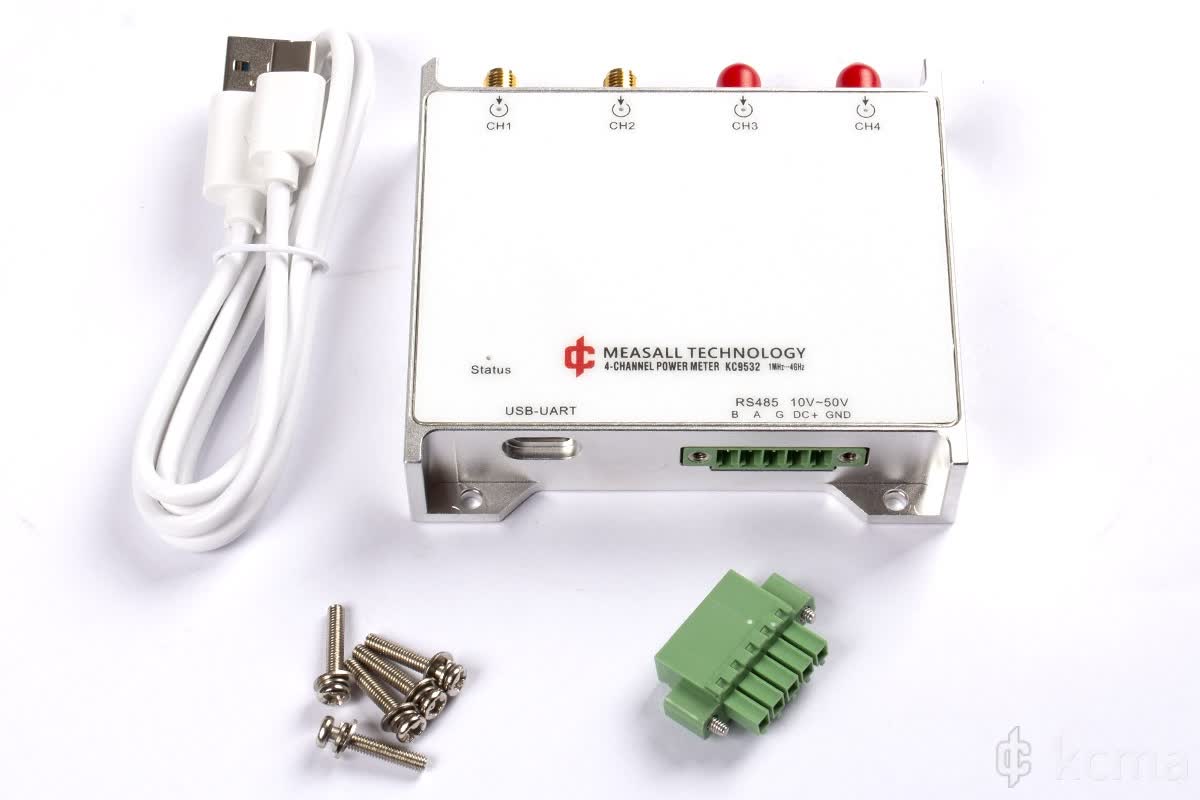

标准配置包含主机（1个）、USB数据线（1根）、5针插头（1个）、安装螺钉（5颗），编程手册（1本）；软件需在线下载。
8、替代旧产品
性能明显优于 KC9531 ，可以完全替代。
9、生产状态
量产、提供完善支持（2020.8.1）
