KC9531B是一款用于测量射频微波功率的工业传感器，具有RS485通信接口和USB接口，主要用于工业微波系统在线监测。
KC9531B是真有效值功率计，非常适宜于宽带或不稳定功率测量。工业微波系统若采用磁控管微波源，通常因为电流纹波和磁控管本身的特性问题，输出是不稳定的，包含较大的寄生调幅和调频，无法使用峰值功率计（例如KC9531.01/02）测量，应使用有效值功率计。
100MHz~4GHz 频率范围
50dB 动态范围
0.5dB 绝对不确定度（典型值）
0.2dB 相对不确定度（典型值）
100ns 最小脉冲宽度50ms时间常数
20MHz 最大信号带宽有效值检波
KC9531B是一款用于测量射频微波功率的工业传感器，具有RS485通信接口和USB接口，主要用于工业微波系统在线监测。
KC9531B是真有效值功率计，非常适宜于宽带或不稳定功率测量。工业微波系统若采用磁控管微波源，通常因为电流纹波和磁控管本身的特性问题，输出是不稳定的，包含较大的寄生调幅和调频，无法使用峰值功率计（例如KC9531.01/02）测量，应使用有效值功率计。
该产品采用了温度补偿，在工业仪表常见温度范围（-20℃~85℃，外壳温度）内漂移很小，通常不超过0.5dB。
KC9531B采用单电源供电，支持4~18V宽电压范围，适合一般可靠性要求的工业控制场景，不适合航空航天、军事、生命支持等应用场景。
生产状态：量产，提供技术支持
频率范围：100MHz-4GHz
动态范围：50dB
绝对不确定度：0.5dB（典型值）
相对不确定度：0.2dB（典型值）
最小脉冲宽度：100ns
时间常数：50ms
最大信号带宽：20MHz
有效值检波
任何CW信号功率测量
某些雷达发射机
工业微波系统（可用于磁控管微波源）
作业场所漏能监测（需配置适当天线）
KC9531B是一款用于测量射频微波功率的工业传感器，具有RS485通信接口和USB接口，主要用于工业微波系统在线监测。
真有效值功率计，适宜于宽带或不稳定功率测量。
采用温度补偿，在工业仪表常见温度范围内漂移很小，通常不超过0.5dB。
采用单电源供电，支持4~18V宽电压范围，适合一般可靠性要求的工业控制场景。
频率范围：100MHz至4GHz
功率范围：-30dBm至20dBm
不确定度：0.5dB至1.5dB（25℃）
温度漂移：0.5dB至1.5dB（-20~85℃）
长期稳定度：0.5dB至1.0dB/年
数据吞吐量：200组/秒（RS485最大速度）
电源电压：3.5V至18V（4PIN端口），4.5V至5.5V（USB-TYPEC端口）
供电电流：100mA至400mA（独立电源），300mA（USB供电）
射频连接器：标配N型阳性连接器，可定制N型阴性连接器
端口驻波比：1.2至1.5（4GHz）
外形尺寸：105mm x 60mm x 23.5mm
质量：220g
USB接口用于设置工作参数和实时传输测量数据。
RS485接口用于向工业控制设备传输测量数据，一条总线上最多可容纳245个传感器。
RS485接线简单，需注意极性可能相反，根据线路长度和传感器数量使用适当的负载电阻。
数据和电源共用一个3.81mm间距的4芯插头。

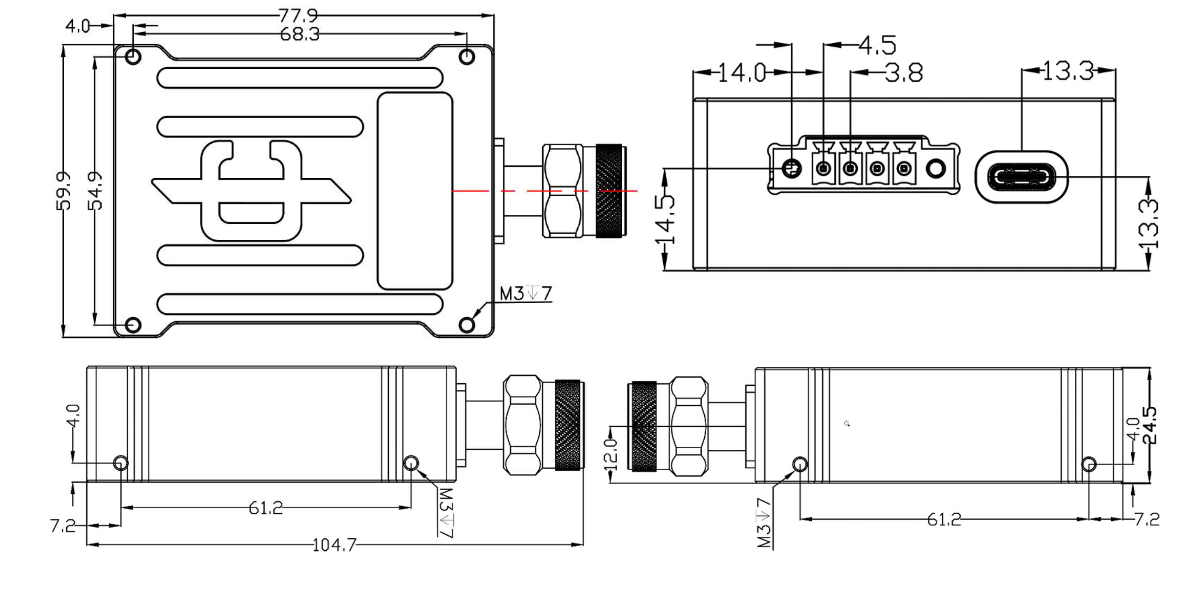

提供了背面安装孔位、数据接口位置、左侧安装孔位和右侧安装孔位的详细尺寸。
机壳背面有4个螺丝孔，通常使用3mm螺钉安装。
在震动不大的场合，可以使用侧面安装孔。
在无震动且现场安装的场合，可以依托连接器支撑。
如果设备还要经历运输，必须使用背面安装孔固定。
在震动较大的场合，应当使用柔软的同轴电缆连接射频端口。
射频同轴电缆会对信号造成衰减，应对数据进行补偿。
设备需要散热，不可放置于绝热的环境中，确保工作时设备外壳温度不高于85℃。
建议使用带屏蔽的电源和数据线，并使屏蔽良好接地。
