工作频率范围：8MHz至6.4GHz
相位噪声：-165 dBc/Hz
LO功率 +13dBm
专有中频电路
高载流子抑制
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
同厂商产品
工作频率范围：8MHz至1.2GHz相位噪声：-175 dBc/HzLO功率 +13dBm专有中频电路高载流子抑制
HX3100 8MHz至6.4GHz鉴相器|Holzworth (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Holzworth HX3400鉴相器的设计重点是进行相位噪声测量，并用于性能优先的模拟锁相环。HX3400 使用专有的 IF 电路，可保持最佳信噪比，与标准鉴相器相比，性能通常提高 3dB 至 6dB。HX3400鉴相器有助于消除相位噪声测量中的猜测工作，并具有充分的表征和保证性能。Holzworth 产品经过 100% 的最终性能测试，可进行相位噪声验证。
工作频率范围：8MHz至6.4GHz
相位噪声：-165 dBc/Hz
LO功率 +13dBm
专有中频电路
高载流子抑制
关键词:
| PARAMETER | MIN | TYP | MAX | UNITS | COMMENTS |
| LO/RF Frequency Range | 8 | 6400 | MHz | 50 ohms | |
| F Frequency Range | DC | 1M | Hz | 50 ohms or High Impedance | |
| LO Power | +10 | +13 | +16 | dBm | |
| RF Power | +13 | dB | Not to exceed LO minus 3dB | ||

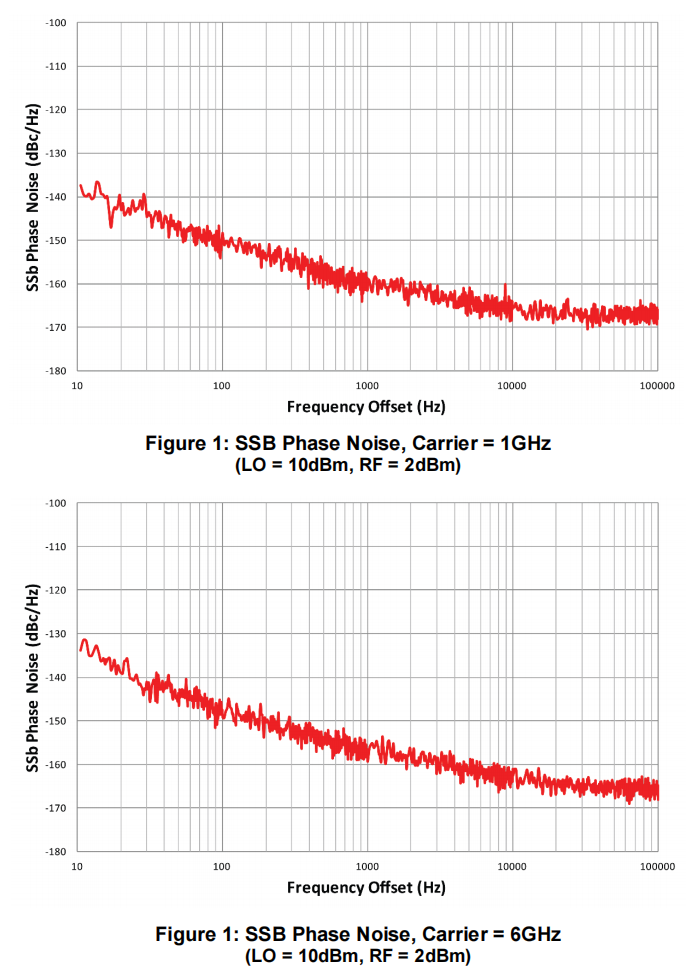

| Phase Noise 100MHz,10kHz Offset 100MHz,1Hz intercept | -165 -140 | -160 -135 | dBc/Hz dBc/Hz | ||
| Phase Detector Constant (Kp) RF=+14dBm,LO =+14dBm | 0.3 | V/rad | IF into 500 ohms | ||
| LO/RF Rejection | 50 | dB | |||
| LO/RF/IF Connectors | SMA Jack (female) | ||||

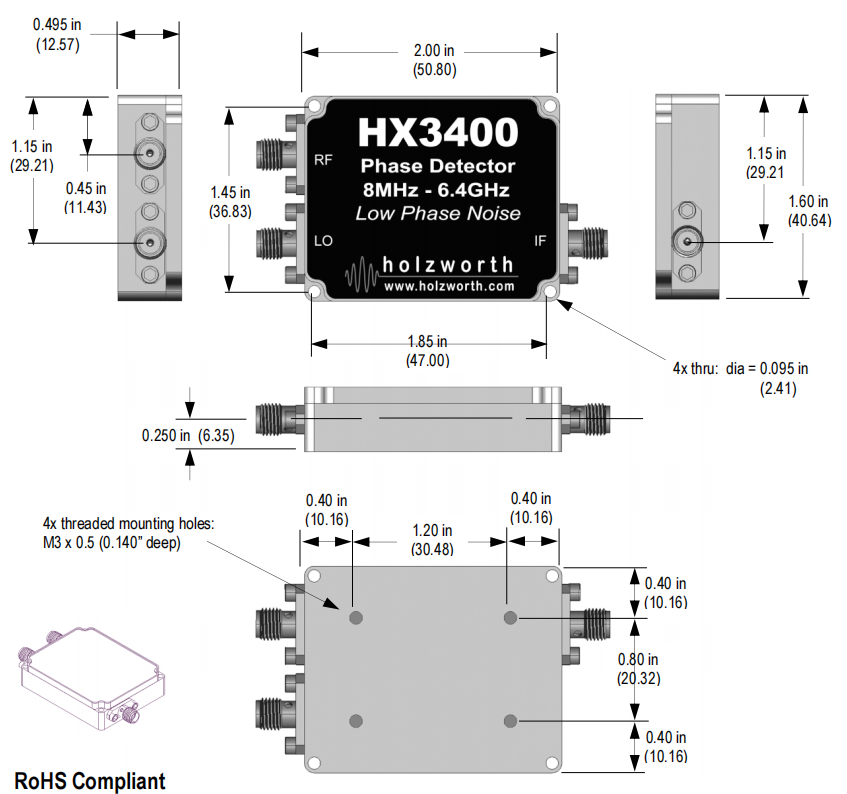

| Housing Dimensions (LxWxH) | 1.75”x1.5”x0.5”(44.5mmx38.1mmx12.7mm) | ||||
| 1 Final performance verification at LO=100MHz,LOpwR=+14dBm,RFpwR=+14dBm 2 Specifications are subject to change per the discretion of Holzworth Instrumentation,Inc. | |||||
