DSA640系列 DC至102.4kHz 2/4通道动态信号分析仪/低频频谱分析仪|芯同汇 (在产)

可直接代替安捷伦35670A
· 频率范围：DC ～ 102.4kHz；
· 采样率：262kHz高速并行采样；
· 多功能：FFT，RTA，激励控制和同步分析；
· 基础功能：时域波形、功率谱、频率响应函数、任意波形信号源、激励与校准源；
· 宽动态范围：具有24位A/D精密前端单元，可实现超过125dB的宽动态范围（同一增益档），宽动态范围体现的高灵敏度，可以更精密的测量和数据记录；
· 输入通道隔离：所有信号输入通道都是独立的；
· 快速交互操作：功能按键丰富，按键LED指示灯；
· 静音：采用无风扇结构；

参考价格：

厂家：芯同汇|北京芯同汇科技有限公司（收录11个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

DSA-640系列动态信号分析仪

仪器概述

动态信号分析仪是噪声和振动分析、模态分析以及声学测试的主要测试仪。动态信号分析仪有机整合了任意信号产生、信号精密采集、信号多域分析和处理等多种功能，能在时域、频域、相关域上分析多通道被测电信号的物理特征。 DSA-640系列为动态信号分析仪，测量分析时无需其他电脑辅助，通过本机的功能按键即可完成所有设置和分析。

应用范围

应用于船舶、汽车、环境和生物医疗等领域，典型的纵向领域有伺服系统、控制系统、声学测试、振动测试、微弱信号采集、传感器分析、模态分析和机械诊断等。

功能特性

多功能：FFT,RTA,激励控制和同步分析；

静音：采用无风扇结构；

基础功能：时域波形、功率谱、频率响应函数、任意波形信号源、激励与校准源；

宽动态范围：具有24位A/D精密前端单元，可实现超过125dB的宽动态范围（同一增益档），宽动态范围体现的高灵敏度，可以更精密的测量和数据记录；

输入通道隔离：所有信号输入通道都是独立的；

快速交互操作：功能按键丰富，按键LED指示灯；

产品资料：

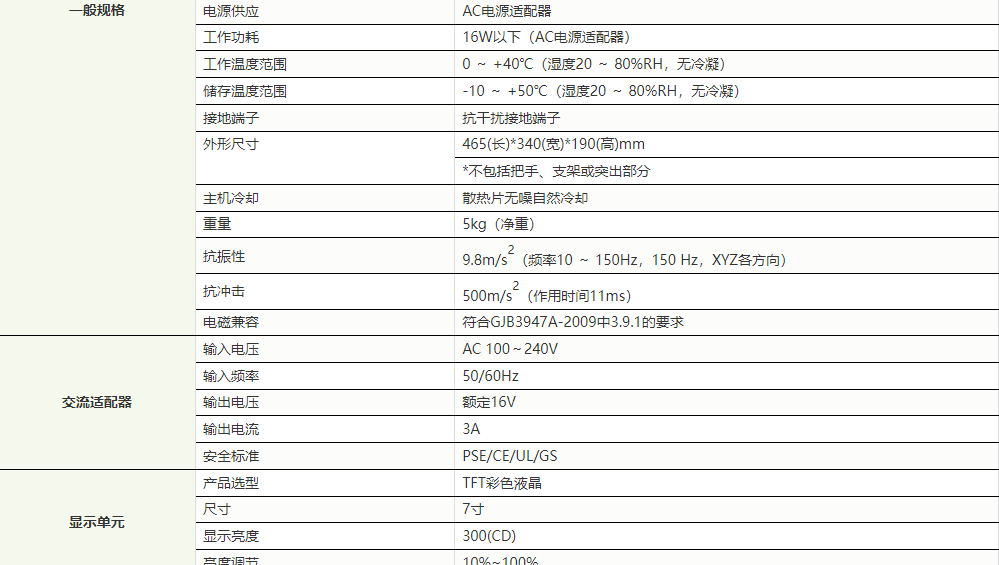

型号与主要参数

参数	描述
型号	产品型号	DSA-642: 2通道	DSA644: 4通道
输入单元	输入信号插座	BNC（C02型）
	输入方式	单端或差分
	通道独立	所有信号输入通道独立
	输入阻抗	1MΩ±0.5%，小于100pF
	信号耦合	DC或AC（0.6Hz3dB±10%）
	传感器电源(IEPE)	由输入信号插座(BNC)供传感器恒流+24V/4mA（电流可编程）
	最高采样率	262kHz高速并行采样
	绝对Max输入电压	AC 42Vpk（84Vpp）（50Hz）
	输入电压量程	-60dBVrms～+28dBVrms
	输入电平显示	信号过载，红色LED点亮
	频率范围	DC ～ 102.4kHz
	A/D转换	24位
	动态范围	125dB以上（FFT分析：1600线，扫宽：12.8kHz，平均次数：64）
	幅度平坦度	±0.02dB（满量程）
	高次谐波失真	<-80 dBc
	满量程精度	±0.01dB（FFT:1kHz）
	幅度线性度	±0.1%（满量程）
	通道间串扰	小于-142dB（典型值）
	通道间增益精度	±0.02dB
	通道间相位精度	±0.1 deg（256Hz,102.4kHz扫宽）
	外部采样输入	输入信号插座	BNC(C02型)
		输入电压范围	±30Vpk
		输入阻抗	30kΩ
		信号耦合	AC／DC
		检测电平	-15V～+15V
		检测沿	+（上升沿）或-（下降沿）
		输入频率范围	0～400kHz
	外部触发输入	输入信号插座	BNC（C02型）
		输入电压范围	±30Vpk
		输入阻抗	30kΩ
		输入耦合	AC／DC
		检测电平	-15V～+15V
		检测沿	+（上升沿）或-（下降沿）
		输入频率范围	0～400kHz
分析单元	频率分析量程	97.7mHz ～ 102.4kHz
	频率精度	±0.001%(±10ppm)
	采样频率	分析量程的2.56倍频率 (内部采样时钟的频率)
	采样点数/分析点数	采样点数	分析点数
		256	100
		512	200
		1024	400
		2048	800
		4096	1600
	窗口功能	矩形，汉宁，平顶
	FFT实时解析能力	102.4kHz/(2通道/4通道)（内部采样：帧长4096点以下时）
	平均功能	平均设置次数	1～10000次
		次数平均停止平均
		时域	求和平均/指数平均/时间同步平均
		频域	求和平均/指数平均/峰值保持/时间同步平均
		幅度域	求和平均
	触发功能	触发功能开启，按键背光灯呈现绿色LED(TRIG)
		触发电平	-15V～+15V（电压量程）
		触发电平	可通过振幅单位进行触发值设定。
		触发点位	±8191
		触发模式	连续/单次
		触发信号	CH1～CH4/外部触发信号
		检测沿	＋/－/±
	FFT运算	32位浮点

多域分析与统计	时域	时间波形，自相关函数，互相关函数，轨迹图
	幅度域	幅度概率密度函数，幅度概率分布函数，直方图
	频域	功率谱，线性谱，傅里叶谱，互谱，相位谱，频率响应函数，相干函数
	计算功能（时域统计）	平均值，有效值，Max值
通信接口	USB	1个， USB2.0 （全速），USB数据通信
	SD存储卡	插槽数	1
		SD容量	4GB ～ 32GB 标准
	RS-232	接口数	1个数据通信口
	LAN	100 BASE-TX

DSA-640系列动态信号分析仪
产品清单	主机	通道数	产品型号
		2通道	DSA-642
		4通道	DSA-644
	软件（可选）
	选件名称	选件描述	功能描述
	K01	扫频分析	高动态线性、对数扫描；激励信号源跟踪
	K02	阶次跟踪分析	阶比分析，等比跟踪分析，等宽跟踪分析，定频跟踪分析，时间跟踪分析
	K03	实时倍频程分析	1/1与1/3阶次或更高类型，瞬时值，实时Max值，功率平均值，功率总和值等
	K04	录播功能	实时波形录制与回放（必须要B03选件）
	K05	远程控制功能	SCPI指令集实现远距离控制（配合B02用）
	硬件（可选）
	选件名称	选件描述	功能描述
	B01	精密任意波形源	白噪声（真随机噪声），粉红噪声，正弦波，线性调频
	B02	通信单元	以太网（100BASE-T）；串口，USB远程控制（需要配置K05选件）
	B03	数据存储单元	高速存储单元 32GB(容量)
	B04	1/f噪声测试系统	含超低噪声前置放大器
