VSA-620 DC至102.4kHz便携式手持振动频谱分析仪振动分析及动平衡测试仪器|芯同汇 (在产)

· 多功能：时域频域分析、包络谱分析、相位测试、冲击测试、启停机测试、温度、应变测试；

· 宽动态：具有24位A/D精密前端单元，可实现超过135dB的频域动态范围；高灵敏度采集和数据记录；

· 快速交互操作：按键LED指示灯，功能按键丰富；输入通道隔离：所有信号输入通道都是独立且隔离的；

· 工业通信接口：双通道同步测量BNC接口、多种端子航插；方便连接多种类型的传感器及数据传输；

· 防尘与防水（IP65 ）：防水外壳和外罩双重保护；

参考价格：

厂家：芯同汇|北京芯同汇科技有限公司（收录11个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

VSA-620系列振动频谱分析仪

仪器概述

VSA-620振动频谱分析仪是振动分析及动平衡测试的主要仪器，有机整合了任意信号产生、信号精密采集、信号多域分析和处理等多种功能，能在时域、频域、相关域上分析多通道被测电信号的物理特征。

VSA-620是一款高性能、功能齐全的手持振动频谱分析仪，具有时频域分析、振动加速度-速度-位移分析、包络谱分析、起动机测试、转速计、Pt100和热电偶测温、冲击测试波特图分析等等功能，此外内置任意频率脉冲发生器，数据采集和SD卡存储，串口和网口等通信接口，是噪声和振动分析、模态分析以及声学测试的主要测试仪器。

应用范围

旋转机械振动分析、声学测量和分析、动平衡测试、环路频域特性分析、远程在线分析等应用。

功能特性

· 多功能：时域频域分析、包络谱分析、相位测试、冲击测试、启停机测试、温度、应变测试；

· 宽动态：具有24位A/D精密前端单元，可实现超过135dB的频域动态范围；高灵敏度采集和数据记录；

· 快速交互操作：按键LED指示灯，功能按键丰富；输入通道隔离：所有信号输入通道都是独立且隔离的；

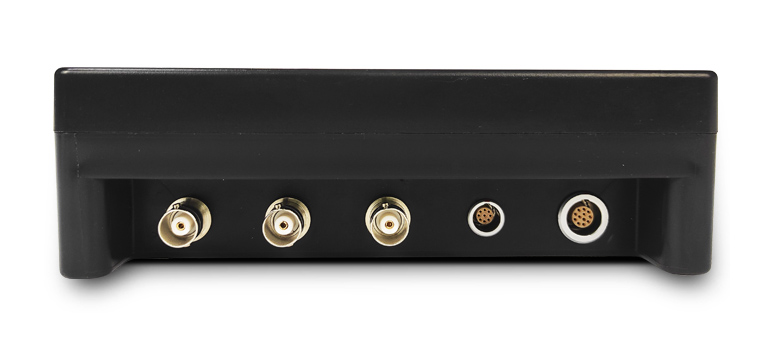

· 工业通信接口：双通道同步测量BNC接口、多种端子航插；方便连接多种类型的传感器及数据传输；

· 防尘与防水（IP65 ）：防水外壳和外罩双重保护

产品文档下载（PDF文件）：

· 产品单页.pdf

· 产品手册/选型指南.pdf

型号和主要指标

	参数	描述
型号	输入通道数	VSA-620：2通道
输入单元	输入信号插座	BNC（ C02型）
	输入方式	单端或差分
	独立绝缘	各通道独立绝缘
	输入阻抗	1MΩ ±0.5% ，小于100pF
	信号耦合	DC或AC（ 0.6Hz ～ 3dB ± 10% ）
	传感器电源(IEPE)	由输入信号插座(BNC)供传感器恒流+24V/4mA
	断线检测	使用IEPE功能时，进行传感器连接电缆断线检测
	绝对最大输入电压	AC 42Vpk（ 84Vpp ）（ 50Hz ）
	输入电压量程	-60dBVrms ～ +28dBVrms
	频率范围	DC ～ 102.4kHz
	A/D转换	24位
	动态范围	130dB以上
	幅度平坦度	±0.1dB（校准后典型值：0.04 dB ）
	高次谐波失真	<-80dBc
	满量程精度	±0.05dB(FFT： 1kHz)
	幅度线性度	±0.025%(满量程)
	通道间串扰	小于-142dB(典型值)
	通道间增益精度	±0.05dB
	通道间相位精度	±0.5deg（ 256Hz ， 102.4kHz扫宽）
	外部采样输入	输入信号插座	航空插头
		输入电压范围	±30Vpk
		输入阻抗	30kΩ
		信号耦合	AC／DC
		检测电平	-15V ～ +15V
		检测沿	+（上升沿）或-（下降沿）
		输入频率范围	0 ～ 400kHz
	外部触发输入	输入信号插座	航空插头
		输入电压范围	±30Vpk
		输入阻抗	30kΩ
		输入耦合	AC／DC
		检测电平	-15V～+15V
		检测沿	+（上升沿）或-（下降沿）

		迟滞电平	任意设定（初始状态0.5V ，范围0.025V～24V ）
		输入频率范围	0～400kHz
分析单元	频率分析量程	97.7mHz ～ 102.4kHz
	频率精度	±0.001%(±10ppm)
	采样频率	分析量程的2.56倍频率 (内部采样时钟的频率)
	采样点数/分析点数	采样点数	分析点数
		256	100
		512	200
		1024	400
		2048	800
		4096	1600
	窗口功能	矩形，汉宁，平顶，指数窗，强迫窗
	FFT实时解析能力	102.4kHz/(2通道)（内部采样：帧长2048点以下时）
	平均功能	平均设置次数	1～ 10000次
		次数平均停止平均
		时域	求和平均/指数平均（时间同步求和平均）
		频域	求和平均/指数平均/峰值保持/减法平均（差分谱）/扫描平均/ 傅里叶平均/最大值保持
		幅度域	求和平均
	触发功能	触发电平	-15V～+15V（电压量程）可通过振幅单位进行触发值设定
		触发点位	±8191
		触发模式	连续/单次
		触发信号	CH1～CH4/外部触发信号
		检测沿	+/－/± (内部触发) ＋/－ (外部触发)
	FFT运算	32位浮点，滤波64位浮点（ IEEE 754标准）
通信接口	USB	1个， USB2.0（全速），USB数据通信
	SD存储卡	插槽数	1
	SD存储卡	SD容量	4GB ～ 32GB 标准
	RS-232	接口数	1个数据通信口
	LAN	100 BASE-TX
一般规格	电源	AC电源适配器或锂电池组（ 7.2V/4.6Ah ）
	工作功耗	16W以下（ AC电源适配器）
	工作温度范围	0 ～ +40℃（湿度20 ～ 80%RH ，无冷凝）
	储存温度范围	-10 ～ +50℃（湿度20 ～ 80%RH ，无冷凝）

一般规格	外形尺寸	180（长）160（宽）48（高）mm（ *不包含把手、支架或突出部分）
	主机冷却	自然冷却
	重量	1kg（净重）
	抗振性	9.8m/s2（频率10 ～ 150Hz ， 150 Hz ，XYZ各方向）
	抗冲击	500m/s2（作用时间11ms ）
	电磁兼容	符合GJB3947A-2009中3.9.1的要求
交流适配器	防水防尘等级	IP65等级
	输入电压/频率	AC 100～240V
	输出电压/电流	额定16V
	安全标准	PSE/CE/UL/GS
显示单元	产品选型	TFT彩色液晶
	尺寸	7寸
	显示亮度	300(CD)
	亮度调节	1%~100%

订货信息

VSA-620 振动频谱分析仪
产品清单	型号	产品名称
	VSA-620	振动频谱分析仪
	软件（可选）
	选件名称	选件描述	功能描述
	K01	扫频分析	线性、对数扫描；激励信号源跟踪
	K02	录播功能	实时波形录制与回放
	K03	远程控制功能	SCPI指令集实现远距离控制
	硬件（可选）
	选件名称	选件描述	功能描述
	B01	信号源单元	任意频率方波信号
	B02	通信单元	以太网，100BASE-TX
	B03	数据存储单元	SDHC存储卡 4GB～32GB(容量)
