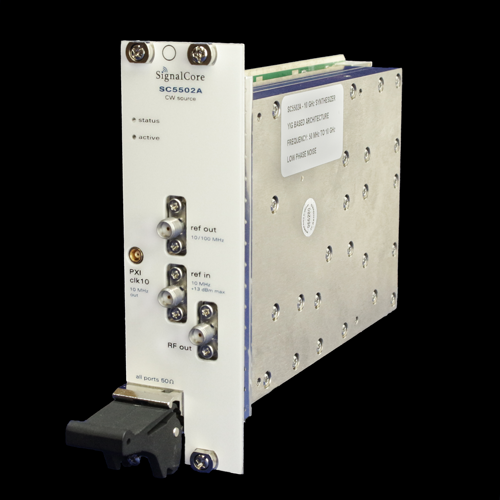

SC5503B 和 SC5502A 信号发生器旨在满足要求苛刻的低相位噪声应用。这是通过采用多锁相环架构以及 YIG 振荡器作为其频率合成器的核心来实现的。频率精度由板载 10 MHz 温度补偿晶体振荡器（TCXO）提供，如果需要，该振荡器可锁相至外部基准源。这些射频信号发生器可用作独立的连续波信号源，或用作频率转换系统（如 SignalCore IQ 调制器和解调器）的 LO 源。它们旨在满足许多现代应用的要求，例如无线设备测试、软件定义无线电研究、点对点无线电、多通道相干系统以及其他学术和军事项目。

每个模块都提供了完整的实现说明、GUI、驱动程序软件和示例代码。

输出频率范围：50 MHz 至 10 GHz

残余相位噪声：< -121 dBc/Hz @ 10kHz， 1 GHz

调整分辨率：1 Hz（精确频率）

最大输出功率：+17 dBm（典型值）

输出杂散信号：< -75 dBc（典型值）

二阶谐波：< -20 分贝

关键词:

TECHNICAL SPECIFICATIONS (AT 230C AMBIENT, SNE WAVEFORM)¹
SPECTRAL SPECIFICATIONS
RF output frequencyrange ………………50MHzto10GHz
Internal reference
	Stability 1…………………………… 2.5ppm Aging …………………… <1ppmafter1year
Tuning	Phase locking range ……………………±5ppm
	Resolution ………………………………1Hz
	Speed (settledto.1 ppm)² ……………… <2ms
Sideband phase noise 3(typical, dBc/Hz)

RF Frequency
	Offset	100	1 GHz	3 GHz	6 GHz
	100 Hz	-107	-87	-85	-83
	1 kHz	-119	-99	-98	-97
	10 kHz	-135	-115	-110	-105
	100	-136	-116	-111	-106
	1 MHz	-150	-140	-130	-124
	10 MHz	-150	-150	-149	-147

Sideband phasespurious signals 4
	<100 kHz ……………………… 70dBctypical
	>100 kHz ……………………… 75dBctypical
AMPLITUDE SPECIFICATIONS
Output RF range 5 …………………… 60dBmto+10dBm Max output …………………………………… +17dBm
Amplitude resolution ………………………………0.5dB 2nd order harmonics (0 dBmtone) ……………… <-20dBc Sub-harmonics …………………………………<-70dBc
Output level accuracy
	>-40 dBm to+10 dBm ………………… <±0.75dB <-40 dBm ……………………………<±1.00dB
Spurious signals ………………………………… 75dBc

TERMINAL SPECIFICATIONS
RF output teminal
Connector type ……………………SMAfemale
Coupling …………………………………AC
Reference input terminal
lmpedance (single ended) …………………50Ω
Connector type ……………………SMAfemale Coupling …………………………………AC Frequency …………………………… 10MHz Amplitude range …………… 5dBmto+10dBm Lock range ……………………………±5ppm
Reference output terminal
Connector type ……………………SMAfemale Coupling …………………………………AC Frequency 6 ………………………10/100MHz Amplitude ……………………………+3dBm
ENVIRONMENTAL
Device Operating temperature? …………………… 0Cto+75℃ Operating relative humidity ………… 10%to90%,non-condensing Operating shock ………………30g,half-sinepulse,11msduration Operating vibration ………………………5Hzto500Hz,0.31gms
Altitude ………2000mmax(maintaining25Cambienttemperature) General Specifications
Communication interface ………………USB/RS-232/SPI Power consumption ………………………… 24Wtypical
Weight ……………………………………2.6lbs(1.2kg)
Dimensions (WxHx D, max envelope)3.7" x 1.4" x 6.1”(94 mmx36mmx155mm)
Warranty ……………………… 3yearspartsandlaboron
	defects in materials or workmanship
ORDER INFORMATION
7100027-01 ………………………………… SC5503B,
		Core Module- USB and SPl Interfaces
7100027-02 ………………………………… SC5503B,
		Core Module - USB and RS- 232 Interfaces

手册

SC5503B_Manual.pdf

发表时间：2024-03-13

下载

SC5503B_Datasheet.pdf

发表时间：2024-03-13

下载

SC5502A PXI Express

标题

描述

校订

发布日期

大小

数据表

查看深入规格，包括原理框图等信息。

修订版 1.1

2017 年 7 月

0.20兆字节

下载

用户使用手册

包括各种薄的说明g 从开箱到操作和编程。

修订版 2.0

2016 年 4 月

1.58兆字节

下载

机械结构图

该.zip文件包括一个详细的d以 .dwg 和 .pdf 格式进行原始处理。

修订版 1.0

2016 年 4 月

1.38兆字节

下载

SC5503B USB-SPI-RS232

标题

描述

校订

发布日期

大小

数据表

查看深入规格，包括原理框图等信息。

修订版 2.0

2018 年 7 月

0.21兆字节

下载

用户使用手册

包括各种薄的说明g 从开箱到操作和编程。

修订版 1.1

2016 年 4 月

1.64兆字节

下载

机械结构图

该.zip文件包括一个详细的d以 .dwg 和 .pdf 格式进行原始处理。

修订版 1.0

2016 年 4 月

1.65 兆字节

下载

直销：

5211 FM 972

格兰杰，德克萨斯州 76530

+1 512 501 6000

+1 512 501 6001

中国区代理：

深圳市至一测控技术有限公司

电话：0755-23033660 | 18665380013

邮箱：sales@onetest.cn

网站：www.onetest.com.cn

地址：深圳市龙华区民田路203号6栋A座4-107

部分#

型#

描述

接口

7100026-01

SC5502A

10 GHz 信号发生器（信号源）

PXI Express

7100057-01

SC5503B

10 GHz 信号发生器（信号源）

USB-SPI接口

7100057-02

SC5503B

10 GHz 信号发生器（信号源）

USB-RS232接口

7100155-01

数字 I/O 和电源电缆
包含在产品套件中

7100155-02

数字I/O和电源电缆，
带2.5mm x 5.5mm插头

7100158-01

12V 电源套件
