PTFS系列便携式信号源频率输出范围200MHz到20GHz，输出功率-40dBm~+10dBm,内部包含有ALC电路设计，保证其非常优秀的功率稳定性。PTFS内部采用了高稳定低相位噪声的OCXO和及其多环的锁相技术，使其相位噪声非常优秀，在输出频率10GHz的相位噪达到-112dBc/HZ@1kHz.

PTFS系列信号源整个体积只有230*140*50,其还带有液晶显示屏和触摸操作系统，使其非常方便外场测试。

便携式信号源-PTFS系列

输出频率范围	PTFS-12	200MHz~12GHz
	PTFS-20	200MHz~20GHz
	PTFS-12L	200MHz~12GHz
	PTFS-20L	200MHz~20GHz
频率步进(Hz)	PTFS-12/PTFS-12L	0.1
	PTFS-20/PTFS-20L	0.1(200MHz~15GHz)/0.2(15GHz~20GHz)
频率切换时间(us)		≤200
输出功率范围		-40dBm~+10dBm
功率步进(dB)		0.1
输出功率准确度(dB)		±0.5(0~+10dBm); ±2.0(-40~0dBm);
频率温度稳定度		±0.3ppm(可同步外参考)
频率准确度		±0.3ppm(可同步外参考)
杂散(dBc)★		-70/-65(典型值/最大值)
谐波(dBc)★		-20
脉冲调制(ALC关闭模式)
调制深度★★		≥60dBc
脉冲调制宽度		≤100ns~10ms
带内波动(dB)		≤0.5dB
上升沿/下降沿		≤50nS/100nS
备注： ★相关指标在输出功率0dBm,环境温度25+℃,条件下测试； ★★相关指标在输出功率5dBm,环境温度+25℃,条件下测试；

普通模式相位噪声

型号	PTFS-12/PTFS-20
相位噪声	0.5GHz	1GHz	5GHz	10GHz	20GHz
dBc/Hz@100Hz	≤-101	≤-95	≤-81	≤-75	≤-70
dBc/Hz@1kHz	≤-126	≤-120	≤-106	≤-100	≤-93
dBc/Hz@10kHz	≤-134	≤-130	≤-116	≤-110	≤-103
dBc/Hz@100kHz	≤-134	≤-130	≤-116	≤-110	≤-103
dBc/Hz@1MHz	≤-136	≤-132	≤-116	≤-112	≤-105

低相噪模式相位噪声

型号	PTFS-12L/PTFS-20L(低相位噪声选件)
相位噪声	0.5GHz	1GHz	5GHz	10GHz	20GHz
dBc/Hz@100Hz	-109	-105	-91	-85	-79
dBc/Hz@1kHz	-133	-127	-113	-107	-101
dBc/Hz@10kHz	-141	-135	-122	-116	-110
dBc/Hz@100kHz	-141	-135	-122	-116	-110
dBc/Hz@1MHz	-141	-135	-122	-126	-110

运行环境及外形封装

供电	DC-12.6V(标准配置220V电源适配器)
接口要求	射频接口：SMA-KFD;电源接口：D000-055.5×2.1mm
控制方式	网口、USB、触摸屏控制
工作/储存温度(℃)	0~+40/-20~+55
外形尺寸	230mm×140mm×50mm
重量	≤1.8kg

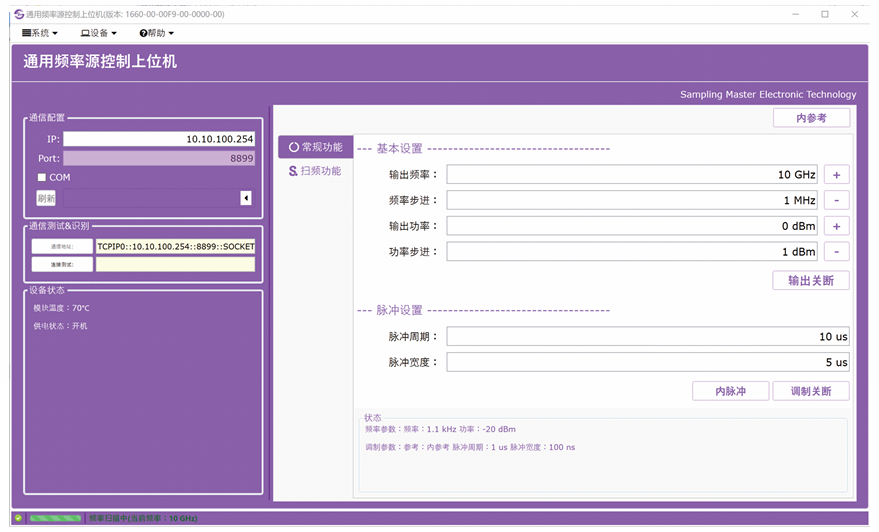

PC端操作界面(网口/串口控制)

产品订货信息

产品信号	产品信息
PTFS-12	频率输出范围：200MHz~12GHz
PTFS-20	频率输出范围：200MHz~20GHz
PTFS-12L	频率输出范围：200MHz~12GHz,低相位噪声模式
PTFS-20L	频率输出范围：200MHz~20GHz,低相位噪声模式
