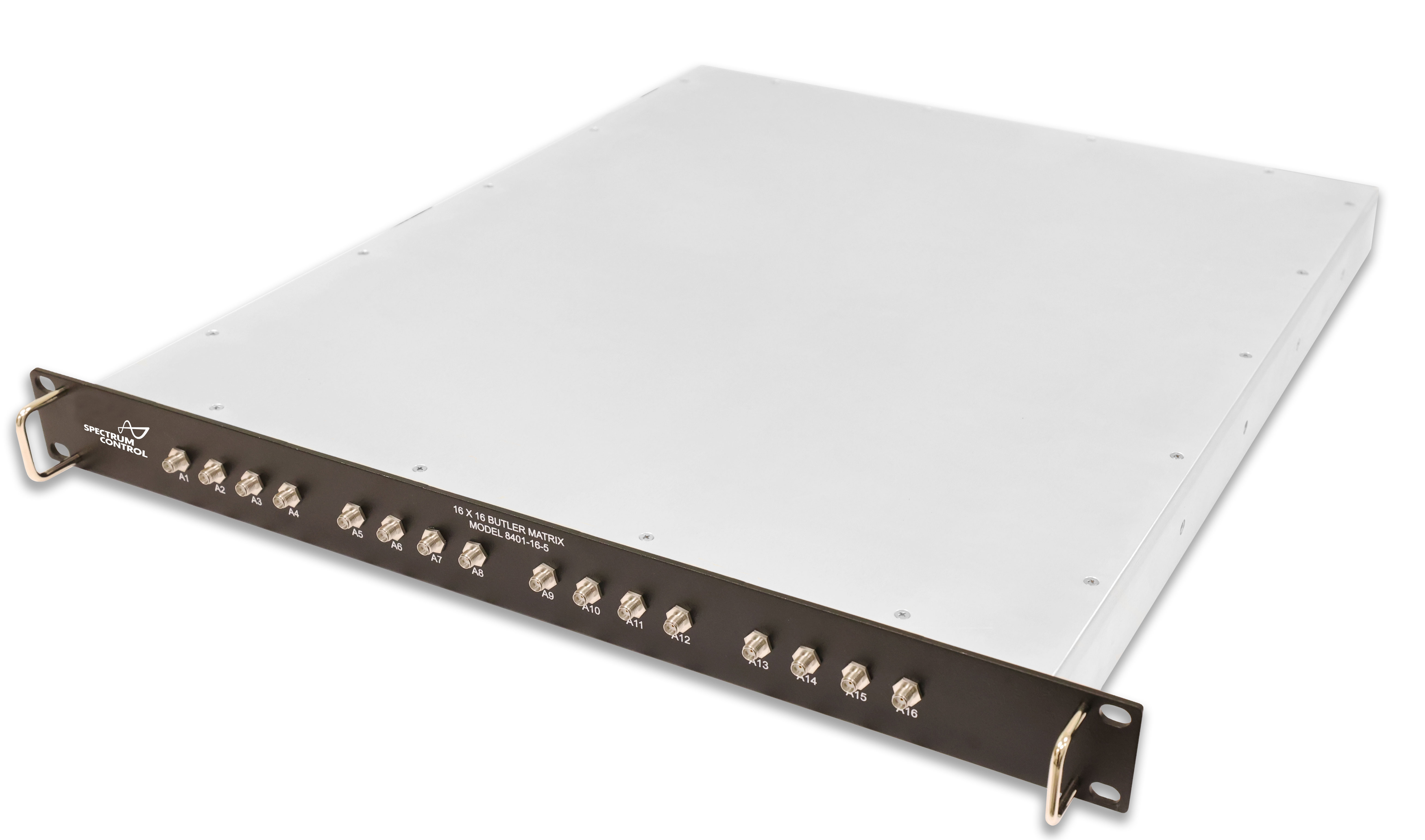

Spectrum Control 的 16x16 Butler 矩阵是一个高性能模块，支持包括 5G、Wi-Fi、蓝牙及其相关频段在内的射频技术，频率范围从 0.7 到 6 GHz。它能够在 16 个输入端口和 16 个输出端口之间以高相位精度、幅度平衡、低插入损耗和高端口间隔离度进行信号的双向传输。
8401-8 系列 Butler 矩阵是一款高性能 8x8 Butler 矩阵，覆盖 0.5 至 7.25 GHz 的多个频段。它可以将信号从 8 个输入端口中的任何一个往复传输到 8 个输出端口中的任何一个，具有高相位精度、幅度平衡、低插入损耗和高端口到端口隔离度。
SPC5是一款宽带、多通道、高性能的信道模拟器。通过其强大的信道模拟能力，将真实世界的复杂无线通信环境在实验室中精确的重现，从而使得用户能够以较低的成本来对基站、终端的相关技术性能进行测试验证。SPC5面向5G无线通信测试应用进行研发，对于相关的Massive MIMO，3D-MIMO，MIMO-OTA等进行了有针对性的设计。同时对于已经商用的无线通信制式测试应用（LTE-Advanced、LTE、WCDMA、GSM、Wi-Fi等）也有良好的支撑。
同厂商产品
4x4 Butler Matrix 2.4 至 8 GHz
RI3101 2.4GHz至8GHz 8X8巴特勒矩阵Butler Matrix|ranatec (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
RI 3101 巴特勒矩阵是一种波束成形网络，用于控制无线电传输波束的方向。波束方向通过向所需波束端口切换功率来控制。在发射模式下，它将发射机的全部功率传输到波束；在接收模式下，它以天线阵列的全增益收集来自每个波束方向的信号。
应用
克巴特勒矩阵支持多达 8 + 8 个天线端口在大频率范围内的多通道 MIMO 测试。它覆盖了从 2.4 至 7.125 GHz 的所有现有蓝牙和 WIFI 频段。拉纳泰克巴特勒矩阵还可用于该频率范围内多个系统的天线阵列波束成形和接口测试，以及多通道多径仿真。
特点
良好的输出相位精度
大工作带宽
紧凑设计
规格
| 频率范围 | 2.4 - 8 GHz |
|---|---|
| 回波损耗（以 50 欧姆为参考） | 典型值 13 dB 1 |
| 输出相位相对于标称值的偏差 | <±10° 典型值 |
| 输出幅度相对于标称值的偏差 | <±3 dB 2 |
| 插入损耗 | <13 dB 3 |
| 隔离度 | >13 dB 4 |
| 最大功率 | 5W 5 |
| 尺寸（宽 × 长 × 高） | 138×131×19 mm |
| 质量 | 0.78 kg |
| 连接器类型 | SMA - F |
电压驻波比（VSWR） = 1.6
标称值为 8 个输出端口的等幅
总共 13 dB 中的 9 dB 为分配损耗（1:8）

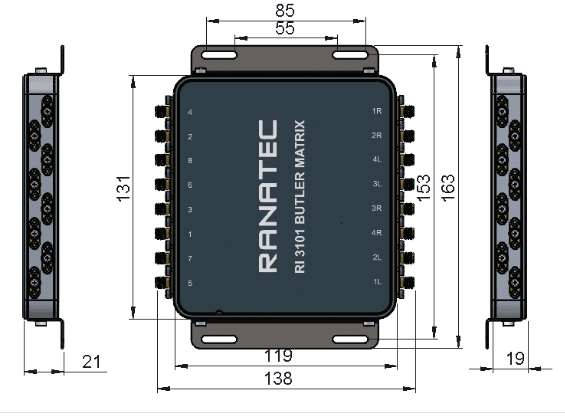

机械外形图（单位：mm）
蓝牙和 Wi-Fi 的 MIMO 测试
RI 3101 Butler Matrix 支持在大频率范围内对 8+8 天线端口进行多通道 MIMO 测试，支持 2.4 GHz 和 5 GHz 的传统蓝牙和 Wi-Fi 频段，以及高达 8 GHz 的扩展。
RI 3101 Butler Matrix 模拟真实世界条件，指导远距离和障碍物的覆盖。这样就可以对智能手机、传感器、路由器和其他接入点进行真正的测试。RI 3101 Butler Matrix 在 Wi-Fi 6 产品的开发中发挥着重要作用。
Wi-Fi 6 是最新的 Wi-Fi 网络协议，是其前身的重大升级。由于采用了流量优先级、波束成形和 OFDMA 等技术，Wi-Fi 6 的速度更快。OFDMA（正交频分多址）的工作原理是将信道细分为子载波，并允许同时传输到多个端点（设备）。Wi-Fi 6 路由器可以在同一传输窗口中发送不同的信号。
这导致来自路由器的单次传输能够与多个设备通信，而不是每个设备都必须等待轮到它，因为路由器通过网络提供数据。
波束切换和波束控制
RI 3101 Butler 矩阵使用空间滤波控制天线波束的方向，从而创建定向信号传输或接收。波束切换（转向波束）是通过改变输入功率端口 1-8 来实现的。通常，在 Butler 矩阵前面应用开关矩阵来控制电源输入。
Ranatec Butler 矩阵专为高精度应用而设计，其中高隔离度和低异相非常重要。
因此，由此产生的天线波束控制和巴特勒矩阵波束成形将具有高精度，适用于最苛刻的应用。
订购
RI 3101 巴特勒矩阵
安装支架作为选项订购。
