4x4 Butler Matrix
2.4 至 8 GHz
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

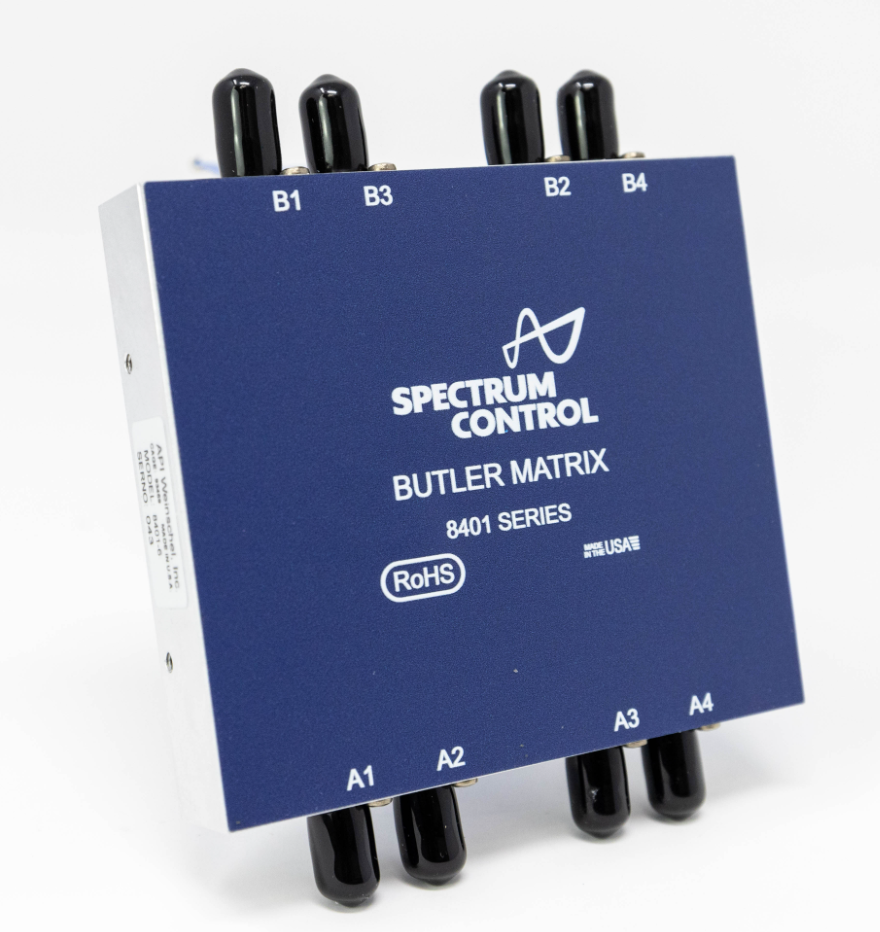

8401 系列 Butler 矩阵是一款高性能 4x4 Butler 矩阵，覆盖 0.5 至 7.25 GHz 的多个频段。它可以将信号从 4 个输入端口中的任何一个往复传输到 4 个输出端口中的任何一个，具有高相位精度、幅度平衡、低插入损耗和高端口到端口隔离度。

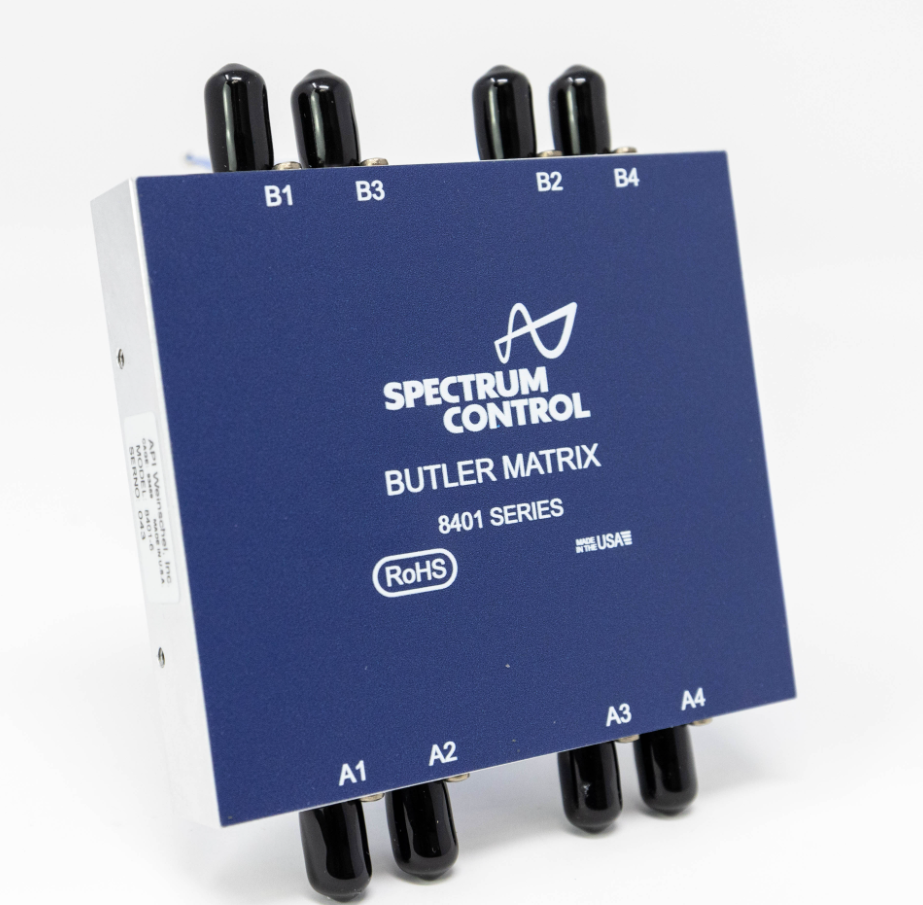

8401 系列 Butler 矩阵是一款高性能 4x4 Butler 矩阵，覆盖 0.5 至 7.25 GHz 的多个频段。它可以将信号从 4 个输入端口中的任何一个往复传输到 4 个输出端口中的任何一个，具有高相位精度、幅度平衡、低插入损耗和高端口到端口隔离度。
SPC5是一款宽带、多通道、高性能的信道模拟器。通过其强大的信道模拟能力，将真实世界的复杂无线通信环境在实验室中精确的重现，从而使得用户能够以较低的成本来对基站、终端的相关技术性能进行测试验证。SPC5面向5G无线通信测试应用进行研发，对于相关的Massive MIMO，3D-MIMO，MIMO-OTA等进行了有针对性的设计。同时对于已经商用的无线通信制式测试应用（LTE-Advanced、LTE、WCDMA、GSM、Wi-Fi等）也有良好的支撑。
同厂商产品
8×8 巴特勒矩阵2.4 至 8 GHz
RI3041 2.4GHz至8GHz 4X4巴特勒矩阵Butler Matrix|ranatec (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
性能指标
| Frequency range | 2.4-8 GHz | |
| Return loss (50 Ohm reference) | 13 dB typical | VSWR = 1.6 |
| Output phase deviation from nominal | <±10° typical | |
| Output amplitude deviation from nominal | <±1.5 dB | Nominal is equal amplitude in the 4 output ports |
| Insertion loss | <8 dB | 6 dB of total 8 dB is splitting loss (1:4) |
| Isolation | >13 dB | Measured as isolation between input ports |
| Maximum power | 5 W | Total input power (average) |
| Number of input ports | 4 | |
| Number of output ports | 4 | |
| Connector type | SMA-F | |
| Dimensions (WxLxT) | 138x131x19 mm | |
| Mass | 0.25 kg |
蓝牙和 Wi-Fi 的 MIMO 测试
Ranatec Butler Matrix 支持在大频率范围内对多达 4+4 个天线端口进行多通道 MIMO 测试。它涵盖了从 2.4 GHz 到 7.125 GHz 的所有现有蓝牙和 WIFI 频段。Ranatec Butler 矩阵还可用于频率范围内多个系统的天线阵列波束成形和接口测试，以及多通道多径仿真。
订购
RI 3041 巴特勒矩阵
安装支架作为选件订购。
