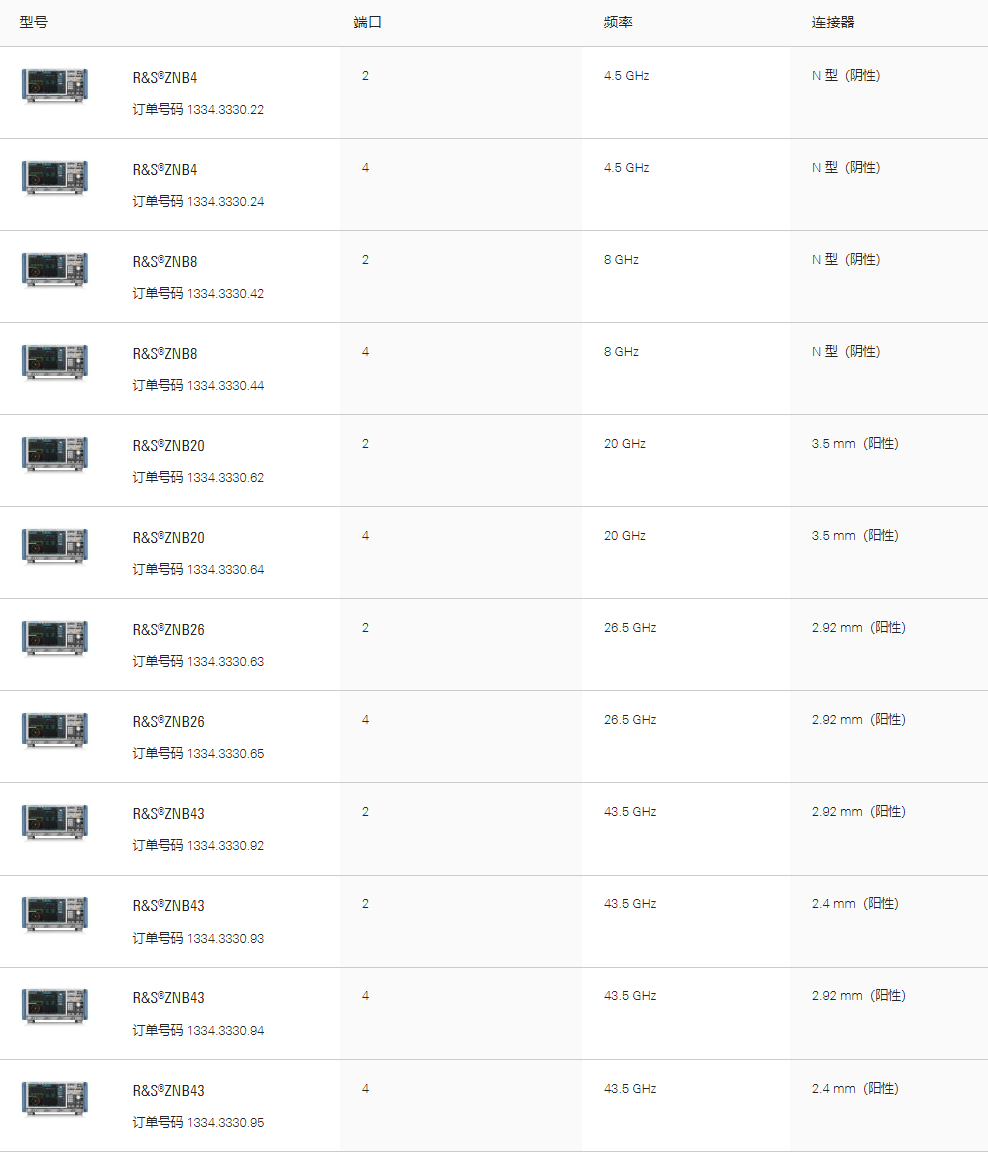

ZNB 9kHz至4.5/8/20/26.5/43.5GHz 2/4端口矢量网络分析仪|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
在速度、动态范围及易操作性方面独占鳌头
多功能仪器可用于多种应用
网络分析仪的频率范围介于 9 kHz 至 4.5/8.5 GHz 和 100 kHz 至 20/26.5/40/43.5 GHz，专用于移动无线电、电子产品以及航空航天和国防应用，同时也可用于高速印刷电路板设计。R&S®ZNB 非常适用于放大器、混频器、滤波器和电缆等射频组件的开发、生产和维修应用。
R&S®ZNB 具有高达 140 dB（在 10 Hz IF 带宽下）的宽动态范围，低迹线噪声小于 0.004 dB（RMS，在 10 kHz IF 带宽下）以及高达 +13 dBm 的高输出功率，这可以在 95 dB 的范围内电子调节。
R&S®ZNB 结合了高精度测量和出色的速度——每个点优于 5 微秒。它具有出色的温度和长期稳定性，允许在多天内无需重新校准即可进行可靠的测量。
短小精悍的紧凑型 2 端口和 4 端口型号为测量应用在工作台上留出了充足的空间。它们以低功耗和先进的冷却概念为特点，实现了令人印象深刻的低运行噪声。低功耗还降低了运行成本并保护了环境。
关键性能
频率范围从 9 kHz 到 43.5 GHz
高达 140 dB 的宽动态范围
短扫描时间，例如 401 点仅需 4 毫秒
宽功率扫描范围为 98 dB
高温稳定性，典型值为 0.01 dB/°C
IF 带宽范围从 1 Hz 到 10 MHz
手动和自动校准
扩展的嵌入/去嵌入能力
4 端口型号具有两个独立源
使用开关矩阵扩展至多达 48 端口
以被测设备为中心的操作概念，便于更轻松地设置测量
实时测量不确定性分析
射频性能
为满足最高标准而设计
R&S®ZNB接收机兼具出色的功率处理容量、高灵敏度和低迹线噪声。R&S®ZNB基本单元一般具有 140 dB动态范围。R&S®ZNB8-B5x选件可将动态范围扩展至最高150 dB，以用于端口间测量。分析仪可以测量 S参数，幅度和相位漂移通常分别小于 0.01 dB/C和 0.15°C。
R&S®ZNB经过校准后可在数天内执行精确测量，无需重新进行校准。
多功能选件
便于轻松测量有源和无源射频器件的特性
R&S®ZNB提供丰富功能和选件，包括嵌入/去嵌、混合模式S参数（用于表征均衡被测设备）和重新定义的S参数（用于灵活配置测试装置）。分析仪还提供包含眼图的时域测量选件、变频测量和两个独立的内部发生器。
在生产中实现高吞吐量
快速测量并轻松控制外部组件
得益于出色的合成器稳定时间， R&S®ZNB的测量时间非常短。大中频带宽实现快速采样。分析仪还支持高速数据处理以进行显示，并将 LAN或 IEC/IEEE数据快速传输至控制器。分段扫描等功能进一步缩短了测量时间。 RFFE GPIO、 GPIB和处理器 I/O等集成式控制接口有助于轻松控制模块或外部零件。
多端口测量
最多可测量48个端口
R&S®ZNB和各种开关矩阵组成综合全面的解决方案，支持最多48个端口的复杂模块测量。罗德与施瓦茨矩阵支持完整交叉开关测量，能够测定多端口被测设备的所有S参数。自动校准单元最多带24个端口，能够快速精确地校准装置。
借助附件构建完整的解决方案
用于校准、验证和各种测量的不同附件
- 机械校准和验证套件
- 自动校准单元
- 测试电缆
- 力矩扳手
- 支持 R&S®NRP功率探头系列
- 另有更多优点
SCPI记录器
简化复杂测量任务的自动化测试流程
R&S®ZNB SCPI记录器根据用户操作自动生成 SCPI命令序列。捕获的命令序列能够以 MATLAB®、 Python和C++等不同的编程语言导出并直接使用。R&S®ZNB SCPI记录器是强大的测试自动化工具，适合开发、验证和生产环境。它简化了复杂的测量任务，并优化了工作流程的效率。
