MA-531 20MHz至3.6/8GHz高性能监测接收机 40/80MHz带宽|真信智能 (在产)

数字荧光谱功能:最大带宽不低于40/80MHz

宽带多信道测量分析及解调监听:
实时分析监听16/32路窄带 信道(BW≤300kHz),同时显示宽带频谱16/32路窄带信号频谱与ITU测量信息

中频连续 IQ 流盘及测量分析:
40MH带宽不小于2小时实时存储,支持事后带内任意时域和频域的信号重现、模式识别、信号解调分析及监听,支持超短脉冲捕获

数字对讲信号解码:支持DMR/dPMR/PDT/NXDN/TETRA数字对讲信号解码

BSID解码:支持2/3/4G基站信号解调解码,输出基站类型、频率、网络码、区域码等信息

调制模式识别:
可识别AM,FM,CW,2/4FSK,MSK,GMSK,BPSK,QPSK,OQPSK,π/4-QPSK,8PSK,ASK,16QAM等信号,识别概率80%以上

数字信号解调:可解调ASK,2FSK,4FSK,8FSK,16FSK,BPSK,QPSK,8PSK,16PSK,16QAM等数字信号

跳频信号捕获:7500跳/S(跨距40MHz),1000跳/S(跨距200MHz)

多任务/多用户监测、测量功能:支持

连续数字 IQ 输出:带宽(600Hz-5MHz)不少于30种(千兆网)

国际通用的控制接口:LAN 接口,控制协议 SCPI,支持二次开发

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

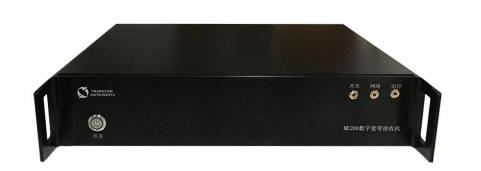

ZX-高性能监测接收机系列是一款高性能数字化宽带多信道监测接收机,是本公司的成熟产品,属于中档次的高性能监测接收机,与高端ZX-220接收机相比,后端处理技术基本相同,区别在于部分射频指标有所下降,全景扫描速度有所降低。设备均采用现代数字信号处理技术、软件无线电技术、CPU多核编程技术实现无线信号的测量分析。

ZX-高性能监测接收机系列有两款产品:ZX-209和ZX-219(现型号更新为MA-531)。ZX-209频率范围:20MHz~3.6GHz;MA-531频率范围:20MHz~8GHz。该系列产品不仅用于民用无线电监测测向领域,也可用于国内军事、安全部门的无线电侦察、侦测、侦听、无线电信号快速搜索捕获、跳频信号捕获及信号原始IQ数据海量存贮和测量分析。具体指标参数参考下文"指标对比"。

☆ 技术特点

  • 数字荧光谱功能:最大带宽不低于40/80MHz

  • 宽带多信道测量分析及解调监听:
    实时分析监听16/32路窄带 信道(BW≤300kHz),同时显示宽带频谱16/32路窄带信号频谱与ITU测量信息

  • 中频连续 IQ 流盘及测量分析:
    40MH带宽不小于2小时实时存储,支持事后带内任意时域和频域的信号重现、模式识别、信号解调分析及监听,支持超短脉冲捕获

  • 数字对讲信号解码:支持DMR/dPMR/PDT/NXDN/TETRA数字对讲信号解码

  • BSID解码:支持2/3/4G基站信号解调解码,输出基站类型、频率、网络码、区域码等信息

  • 调制模式识别:
    可识别AM,FM,CW,2/4FSK,MSK,GMSK,BPSK,QPSK,OQPSK,π/4-QPSK,8PSK,ASK,16QAM等信号,识别概率80%以上

  • 数字信号解调:可解调ASK,2FSK,4FSK,8FSK,16FSK,BPSK,QPSK,8PSK,16PSK,16QAM等数字信号

  • 跳频信号捕获:7500跳/S(跨距40MHz),1000跳/S(跨距200MHz)

  • 多任务/多用户监测、测量功能:支持

  • 连续数字 IQ 输出:带宽(600Hz-5MHz)不少于30种(千兆网)

  • 国际通用的控制接口:LAN 接口,控制协议 SCPI,支持二次开发


指标对比

设备型号:ZX-209MA-531
工作频率:20-3600MHz20-8000MHz
电平测量精度:≤2dB(rms)≤2dB(rms)
频率准确度:≤0.1ppm≤0.1ppm
调谐时间:≤500us≤500us
中频带宽:≥20MHz≥40/80MHz
相位噪声:≤-105dBc/Hz@10KHz≤-105dBc/Hz@10KHz
中频抑制:≥90dB≥90dB
镜频抑制:≥90dB≥90dB
二阶截点:≥55dBm(低失真模式)≥60dBm(低失真模式)
三阶截点:≥15dBm(低失真模式)≥17dBm(低失真模式)
噪声系数:≤11dB(低噪声模式)≤10dB(低噪声模式)
杂散信号:≤-110dBm≤-110dBm
测量动态:≥130dB≥130dB
中频分析:600Hz~20MHz,不少于35种量级600Hz~40/80MHz,不少于38种
信道扫描速度:≥500ch/s(带宽、步进=50KHz)≥600ch/s(带宽、步进=50KHz)
全景扫描速度:≥20GHz/s(RBW=25KHz)≥40GHz/s(RBW=25KHz)
扫描功能:频段/频率表/存储频段/频率表/存储
信号监听:固定频率/频率表固定频率/频率表
ITU测量:标配标配
多任务多用户:标配标配
控制接口:LANLAN
控制协议:SCPISCPI
主机尺寸:2U标准机箱2U标准机箱
工作温度:室内:-10℃~+50℃室内:-10℃~+50℃
工作湿度:<90%,无结霜<90%,无结霜
供电:AC 220V/50HzAC 220V/50Hz


ZX-高性能监测接收机系列产品专用监测功能选件

设备型号:ZX-209MA-531
高速扫描速度001:≥50GHz/s(RBW=25KHz)≥100GHz/s(RBW=25KHz,40MHz)
≥200GHz/s(RBW=25KHz,80MHz)
跳频信号捕获002:不支持7500跳/S(跨距40MHz)
1000跳/S(跨距200MHz)
数字荧光谱003:最大带宽不小于20MHz最大带宽不小于40/80MHz


高精度扫描:扫描瞬时动态≥90dB,可抑制虚假杂散信号,实现大小信号同时监测分析。
数字IQ输出:通过LAN输出连续IQ数据,带宽600Hz~5MHz不少于30种
宽带多信道解调分析
及解调监听:
实时监测、解调、分析和监听16/32路窄带信道(BW≤300kHz),同时显示宽带频谱和16/32路窄带信号频谱与ITU测量信息
中频连续IQ存储
流盘分析:
支持20/40MHz中频带宽内连续IQ存储不小于2小时实时存储,支持事后带内任意时域和频域的信号重现、模式识别、信号解调分析及监听
调制识别:支持识别AM,FM,CW,2/4FSK,MSK,GMSK,BPSK,QPSK,OQPSK,π/4-QPSK,
8PSK,ASK,16QAM等信号,识别概率80%以上
数字信号解调:支持解调ASK,2FSK,4FSK,8FSK,16FSK,BPSK,QPSK,8PSK,16PSK,16QAM等数字信号,输出星座图、码流列表和眼图。
模拟电视解调:支持对开路模拟电视信号实时监测解调,实时显示电视信号的图象(黑白)和实时播放伴音信号。
BSID解码:支持2/3/4G基站信号解调解码,输出基站类型、频率、网络码、区域码等信息
数字对讲解码:支持DMR/dPMR/PDT/NXDN/TETRA数字对讲信号解码
ADS-B航空监测:支持对ADS-B无线信号(1090MHz)进行解调、解码,实时监测上空(半径300Km左右)的各类飞行器信息并在地图上显示其位置。
AIS船舶监测:支持对船舶AIS无线信号(161.975、162.025MHz)进行解调、解码,实时监测(河流、海域)的各类船只信息并在地图上显示其位置。
