NDR504 是一款四通道 18 至 40GHz 下变频器，其中频输出低于 18GHz。每个下变频器通道在输入级都配备一个 2 波段亚倍频程预选器，覆盖 18 至 26.5GHz 和 26.0 至 40GHz 频段。

关键特性

尺寸：4.8 英寸 ×5.7 英寸 ×1.6 英寸
重量：2.5 磅
相位相干且长度匹配的射频转换频段：18 - 26.5GHz 或 26.0 - 40GHz
射频覆盖范围：18GHz 至 40GHz
功耗：45W

优势

灵活安装：NDR504 在靠近任何天线孔径的位置安装时都很灵活，可在地面、无人系统（UxS）以及机载环境中使用。它的中频输出可连接到任何 18GHz 接收器，能广泛部署于新系统和现有系统中，并且与一系列 Epiq Solutions 的产品兼容，便于进一步处理。
通道间相位相干性：NDR504 通过分配单个集成本地振荡器（LO）频率，确保所有四个通道的相位相干性，这对于精确的多通道信号处理至关重要，非常适合独立搜索、相位相干测向以及其他组合应用。

应用

目标应用与任务：频谱感知、测向、无人机（UAS）与自适应链路建立（ALE）有效载荷、有效载荷应用

规格参数

参数	数值
射频规格
输入频率范围	18 - 40GHz
输入预选器频段	18 - 26.5GHz，26.5 - 40GHz
中频输出频率范围	2 - 18GHz
相位相干下变频器通道数量	4
射频路由	长度匹配
增益（典型值）	30dB
噪声系数（典型值）	12dB
三阶交调截点（典型值）	+3dBm
10MHz 参考输入电平	0dBm
下变频器频率规划	18 至 26.5GHz 射频输入转换为 2.3 至 10.8GHz 中频输出；26.5 至 40GHz 射频输入转换为 3.2 至 16.7GHz 中频输出
测试信号上变频器输入频率范围	0.5 至 18GHz
测试信号上变频器输出频率范围	18 至 40GHz
接口
控制	通过 USB 的 RS - 232 或 1 位开关控制
LED 指示灯	电源正常、参考锁定
尺寸、重量、功率
尺寸	4.8×5.7×1.6 英寸（122×145×41mm）
重量	<2.5 磅（<1200 克）
电源	+12VDC，45W
环境参数
最大海拔	30,000 英尺
工作温度范围	-40 至 85°C

关键词:

NDR504
小型 40GHz 4 通道商用现货下变频器，便于系统扩展
随着 18GHz 以上感兴趣信号数量的不断增加，包括毫米波 5G 及更先进的信号，扩展拦截系统的频率覆盖范围变得愈发关键。过去，这通常通过内部设计的精密定制组件来实现。NDR504 打破了这一模式，它是一款商用现货标准产品，可广泛应用于现有和新系统中。

NDR504 以低尺寸、重量和功耗（SWaP）的外形尺寸实现 40GHz 的频率覆盖，在靠近任何天线孔径的位置安装时都很灵活，可在地面、无人系统（UxS）以及机载环境中使用。对于要求最高精度的应用，该设备具有通道间延迟匹配功能，以及一个测试上变频器通道，可将精确已知的信号同时馈送到所有四个下变频器，用于任务中的系统校准。

NDR504 是一款四通道 18 至 40GHz 下变频器，其中频输出低于 18GHz。每个下变频器通道在输入级都配备一个 2 波段亚倍频程预选器，覆盖 18 至 26.5GHz 和 26.5 至 40GHz 频段。该设备包括一个集成本地振荡器（LO），可调谐到 28.8GHz 和 43.2GHz，将两个输入频段下变频为低于 18GHz 的中频。

本地振荡器信号产生后分成四路，提供给所有 4 个通道，实现 4 通道相位相干操作。中频输出设计用于连接到 18GHz 接收器的输入。

NDR504 还接受一个调谐范围高达 18GHz 的测试信号源输入，并将测试信号源上变频到 18 至 40GHz 范围。

该设备由 + 12VDC 外部电源输入供电，通过 USB 上的 RS-232 或 1 位开关控制。它封装在尺寸为 4.8” x 5.7” x 1.6” 的外壳中，采用坚固的铝制底盘，提供射频屏蔽、热管理以及适用于恶劣环境的防护。

这款 40GHz 下变频器可用于扩展任何制造商的新系统和现有系统。此外，Epiq Solutions 提供多种不同外形尺寸的商用现货 18GHz 产品，非常适合对感兴趣信号进行最终下变频、数字化和信号处理。NDR504 使 Epiq 能够提供从高频到 40GHz 的完整无线电解决方案，并将其处理为有用的数字输出。以下页面展示了一些常见的使用案例和平台部署示例。如需更多信息，请联系我们或访问我们的网站。

关键特性

专为机载应用设计
商用现货（COTS）产品
在有记录的项目中产品传承可靠

RF 亮点

4 通道 18 - 40GHz 下变频器
每个通道可独立选择 18 - 26.5GHz 或 26.5 - 40GHz 进行下变频
通道精确相位对齐
适合独立搜索、相位相干测向及其他组合应用
专用测试通道可将外部测试信号上变频，为每个转换器提供信号，用于任务中的校准

SWaP 亮点

尺寸：4.8 x 5.7 x 1.6 英寸
重量：2.5 磅
电源：+12VDC，45W

兼容产品

NDR504 设计用于与行业内各种下游软件定义无线电（SDR）和调谐器兼容。以下是一些支持 18GHz 的多通道 Epiq 产品示例，它们是理想的系统合作伙伴。

机载 19 英寸机架式高性能产品
- NDR562 调谐器：20GHz，4 通道，500MHz 瞬时带宽
- NDR551 调谐器：18GHz，4 通道，80MHz 瞬时带宽
无人机（UAS）产品：小尺寸、超低 SWaP；模块化有效载荷等
- MATCHSTIQ™ X40 SDR：18GHz，4 通道，450MHz 瞬时带宽，支持 GPU
陆地车辆产品：3U VPX，模块化兼容解决方案
- NDR585 调谐器：3U VPX，18GHz，4 通道，500MHz 瞬时带宽
- SIDEKIQ™ VPX410 调谐器：3U VPX，18GHz，4 通道，1GHz 瞬时带宽
- NDR664 SDR：3U VPX，18GHz，4 通道，500MHz 瞬时带宽

物理尺寸对比

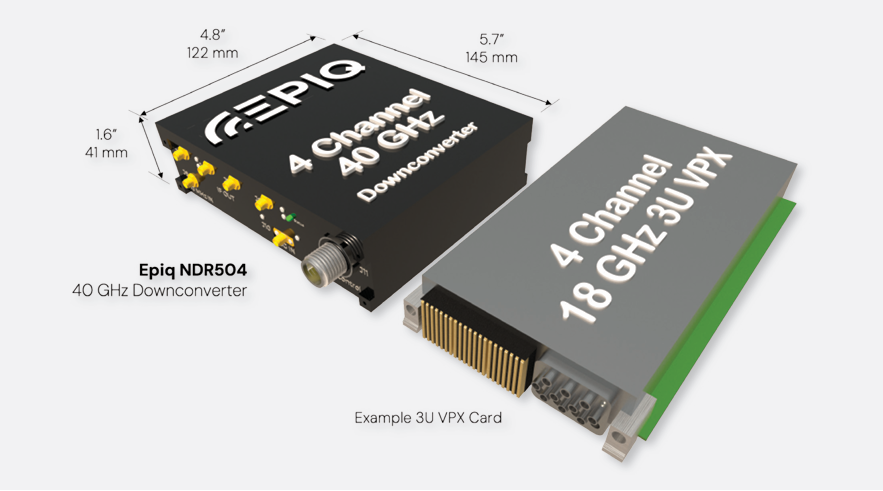

NDR504 尺寸为 4.8 英寸 ×5.7 英寸 ×1.6 英寸（122mm×145mm×41mm），与之对比的是 4 通道 18GHz 3U VPX 示例卡。

示例用例

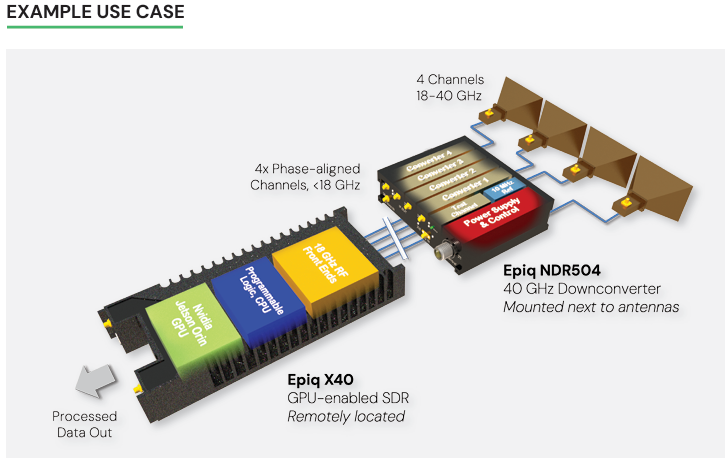

4 个 18 - 40GHz 通道，相位对齐，中频输出低于 18GHz。NDR504 40GHz 下变频器安装在天线附近，搭配支持 GPU 的 Epiq X40 SDR 进行远程数据处理并输出。

功能框图

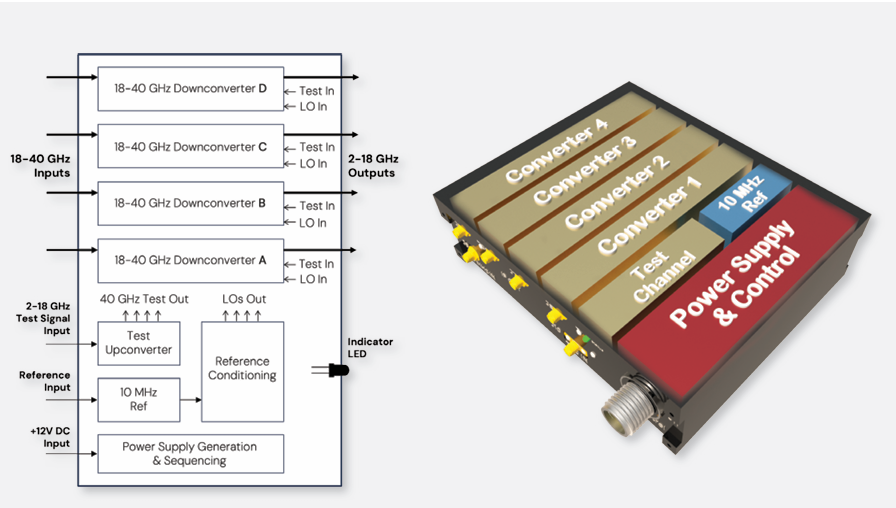

包括 18 - 40GHz 下变频器模块（4 个通道，每个通道有测试信号输入）、本地振荡器输入、测试通道与控制模块、电源模块等。测试信号输入经上变频器处理后可用于校准，同时有参考信号输入和输出、中频输出等接口。

规格参数

参数	数值
射频规格
输入频率范围	18 - 40GHz
输入预选器频段	18 - 26.5GHz，26.5 - 40GHz
中频输出频率范围	2 - 18GHz
相位相干下变频器通道数量	4
射频路由	长度匹配
增益（典型值）	30dB
噪声系数（典型值）	12dB
三阶交调截点（典型值）	+3dBm
10MHz 参考输入电平	0dBm
下变频器频率规划	18 至 26.5GHz 射频输入转换为 2.3 至 10.8GHz 中频输出；26.5 至 40GHz 射频输入转换为 3.2 至 16.7GHz 中频输出
测试信号上变频器输入频率范围	0.5 至 18GHz
测试信号上变频器输出频率范围	18 至 40GHz
接口
控制	通过 USB 的 RS - 232 或 1 位开关控制
LED 指示灯	电源正常、参考锁定
尺寸、重量、功率
尺寸	4.8×5.7×1.6 英寸（122×145×41mm）
重量	<2.5 磅（<1200 克）
电源	+12VDC，45W
环境参数
最大海拔	30,000 英尺
工作温度范围	-40 至 85°C
