频率范围宽：40MHz~8GHz/12GHz/26.5GHz
信号带宽大：最大带宽1GHz
输出功率高：≥+17dBm（40MHz~18GHz）（典型值）、≥+10dBm（18GHz~26.5GHz）
具备8路数字IO、可编程IO以及8路触发通道
持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
具备IQ数据高速传输接口，可配接数据流盘。
ONETEST 欢迎您
登录|注册
购物车
微信公众号
仪器资源库
类似产品

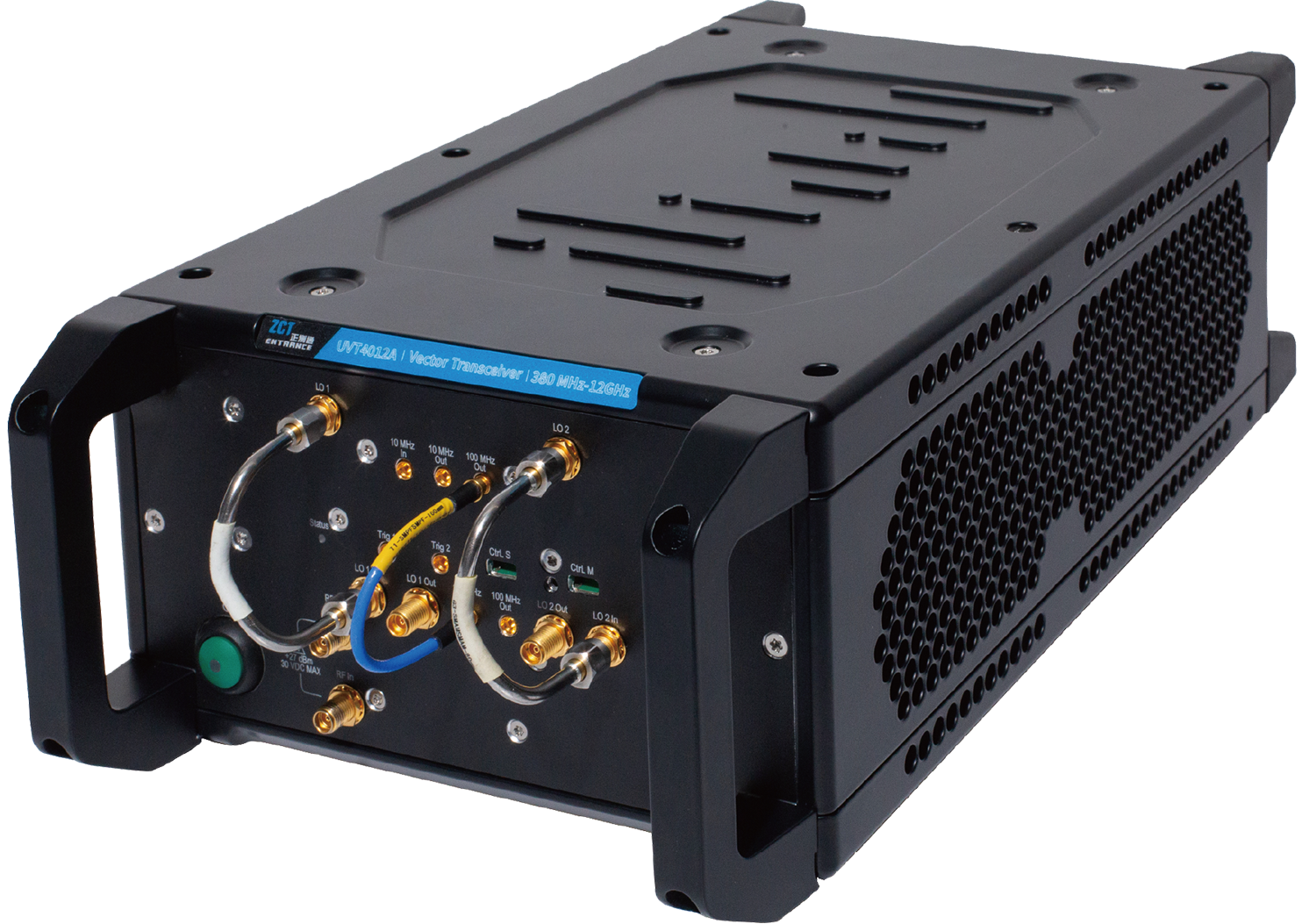

UVT4012A具备从380MHz~12GHz连续频率覆盖能力（可扩展32GHz/54GHz），最大分析带宽1.2GHz，具备优异的误差矢量幅度(EVM)、邻道抑制比(ACPR)、单边带相位噪声等关键性能。采用USB4(Type C)接口进行数据传输和控制，搭配笔记本电脑即可开启测试任务。
MVT4012A具备从380MHz~12GHz连续频率覆盖能力（可扩展32GHz/54GHz），最大分析带宽1.2GHz，具备优异的误差矢量幅度(EVM)、邻道抑制比(ACPR)、单边带相位噪声等关键性能。
频率范围：400MHz~8GHz带宽：960MHzEVM (5G NR): <0.35%EVM (802.11ax): ≤-51 dBACPR (5G NR): <-57dBc
- «
- 1
- »
同厂商产品
频率范围40MHz至6GHz最大信号带宽200MHz最大输出功率+15dBm具备24路数字IO、可编程IO以及8路触发通道支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成
6955BA/C/E 40MHz至8/12/26.5GHz PXIe信号收发仪 1GHz带宽|思仪 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

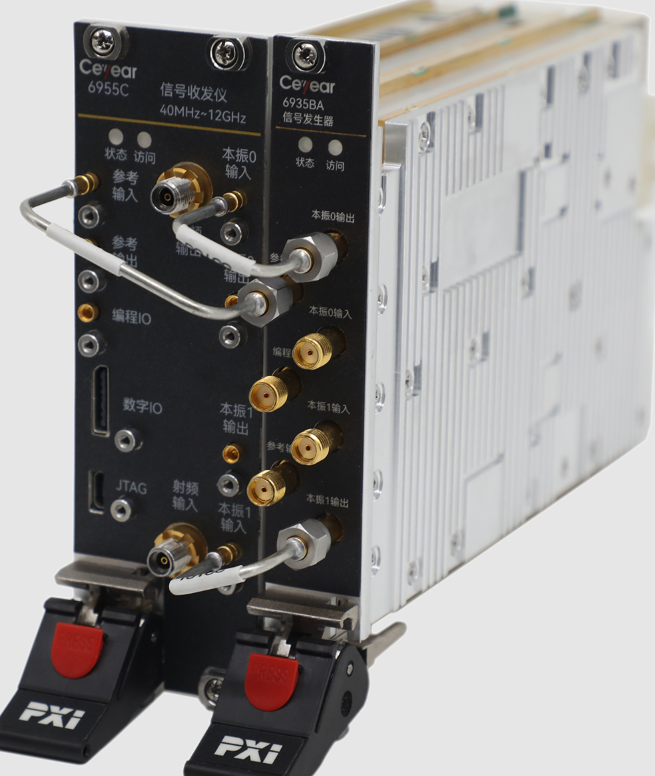

Ceyear 6955BA/C/E 信号收发仪（PXI 总线测试模块）
产品概述
型号：6955BA/C/E（覆盖 40MHz~8GHz/12GHz/26.5GHz）
类型：3U PXIe 模块化产品，支持矢量信号分析、发生与实时处理。
应用领域：射频半导体、通信系统、导航模拟、5G 测试、物联网测试等。
主要特点
频率范围：40MHz~8GHz/12GHz/26.5GHz
信号带宽：最大 1GHz
输出功率：
≥+17dBm（40MHz~18GHz，典型值）
≥+10dBm（18GHz~26.5GHz）
接口与控制：
8 路数字 IO、可编程 IO 及 8 路触发通道
支持 QT、LabWindows、Visual Studio 等开发环境
高速 IQ 数据传输接口，可配接数据流盘。
功能特点
信号分析功能：
频谱分析测试
矢量分析测试（如滚降系数 0.35 的符号分析）
峰值搜索、功率测量、解调分析。
信号生成功能：
多音信号产生（支持频率、功率、相位配置）
任意波形产生（采样率 312.5MHz，支持连续 / 重复模式）
脉冲调制信号生成。
校准与控制：
内参考调制、触发源选择（H/V 边沿）
支持交换 IQ 数据、参数保存与调用。
性能指标
相位噪声：-120dBc/Hz@20kHz 频偏（10GHz 载波，典型值）。
功率准确度：
信号分析：±0.5dB（典型值，参考电平 - 5dBm~0dBm）
信号发生：±0.5dB（40MHz~26.5GHz，0dBm 输出）。
频率响应：
1GHz 带宽平坦度：±0.2dB（信号分析）
23GHz 输出 1GHz 带宽平坦度：±0.5dB。
其他参数
扫描模式：支持频率扫描、零跨度扫描等。
温度范围：未明确标注，但包含温区设置功能。
重量与功耗：未明确标注，但属于 PXIe 3U 模块，体积紧凑。
典型应用场景
频谱分析：实时监测信号频谱分布。
矢量信号测试：解调分析、误码率测试。
多音信号验证：评估接收机抗干扰能力。
任意波形生成：模拟复杂通信信号（如 5G NR 波形）。
关键词:
型号 | 6955BA/C/E | |
频率范围 | 40MHz~8GHz/12GHz/26.5GHz | |
信号带宽 | 20%载波频率（40MHz～375MHz） 200MHz（375MHz～550MHz） 300MHz（550MHz～750MHz） 400MHz（750MHz～1GHz） 750MHz（1GHz～1.5GHz） 1GHz（1.5GHz～26.5GHz） | |
内部参考时钟 | 10MHz | |
单边带相位噪声@20kHz频偏 | 指标值： ≤-103dBc/Hz（40MHz～7.1GHz） ≤-97dBc/Hz（7.1GHz～14.2GHz） ≤-95dBc/Hz（14.2GHz～26.5GHz） 6955BA/C+6955-H01选件，6955E的典型值： -124dBc/Hz@5GHz -120dBc/Hz@10GHz -112dBc/Hz@26.5GHz | |
频率分辨力 | 0.01Hz | |
频率转换时间 | ≤500μs | |
信号分析 | 最大输入功率 | 指标值： +15dBm（40MHz～120MHz） +20dBm（120MHz～26.5GHz） 典型值： 6955BA/C：+30dBm 6955E：+26dBm |
增益分辨力 | 1dB | |
功率转换时间 | ≤40μs（＜0.1dB最终设置值） | |
绝对功率准确度 （参考电平-30dBm～0dBm，23°C±5°C） | ±1.0dB（40MHz～5GHz） ±1.2dB（5GHz～8GHz） ±1.4dB（8GHz～12GHz） ±1.8dB（12GHz～18GHz） ±2.0dB（18GHz～21GHz） ±2.4dB（21GHz～26.5GHz） | |
频率响应 | ±2.2dB（40MHz～8GHz） ±2.3dB（8GHz～12GHz） ±2.4dB（12GHz～18GHz） ±2.7dB（18GHz～21GHz） ±2.4dB（21GHz～26.5GHz） | |
显示平均噪声电平 | 参考电平0dBm（指标值）： ≤-143dBm/Hz（40MHz～5GHz） ≤-142dBm/Hz（5GHz～12GHz） ≤-141dBm/Hz（12GHz～21GHz） ≤-136dBm/Hz（21GHz～26.5GHz） 参考电平-30dBm（典型值）： ≤-163dBm/Hz（40MHz～5GHz） ≤-162dBm/Hz（5GHz～12GHz） ≤-160dBm/Hz（12GHz～21GHz） ≤-154dBm/Hz（21GHz～26.5GHz） | |
三阶输入截获点 （参考电平：0dBm，双音信号功率：-6dBm，偏离中心频率+95MH和+105MHz） | ≥20dBm（40MHz～8GHz） ≥19dBm（8GHz～12GHz） ≥20dBm（12GHz～18GHz） ≥16dBm（18GHz～21GHz） ≥15dBm（21GHz～26.5GHz） | |
剩余响应 | ≤-74dBm（40MHz～8GHz） ≤-75dBm（8GHz～12GHz） ≤-73dBm（12GHz～18GHz） ≤-78dBm（18GHz～21GHz） ≤-74dBm（21GHz～26.5GHz） | |
本振泄露功率 （参考电平：-30dBm～+15dBm，23℃±5℃） | ≤-44dBr（40MHz～8GHz） ≤-38dBr（8GHz～12GHz） ≤-38dBr（12GHz～18GHz） ≤-35dBr（18GHz～21GHz） ≤-40dBr（21GHz～26.5GHz） | |
边带镜像抑制 （参考电平：-30dBm～+15dBm，23℃±5℃） | ≤-39dBc（40MHz～8GHz） ≤-42dBc（8GHz～12GHz） ≤-41dBc（12GHz～18GHz） ≤-44dBc（18GHz～21GHz） ≤-43dBc（21GHz～26.5GHz） | |
信号发生 | 最大输出功率 （模拟信号） | +5dBm（40MHz～120MHz） +17dBm（120MHz～8GHz） +15dBm（8GHz～18GHz） +10dBm（18GHz～21GHz） +10dBm（21GHz～26.5GHz） |
功率分辨力 | ≤1dB（输出衰减器分辨力） ≤0.1dB（数字衰减分辨力） | |
功率转换时间 | ≤40μs（＜0.1dB最终设置值） | |
输出功率准确度 （参考电平-40dBm～0dBm，23°C±5°C） | ±1.0dB（40MHz～5GHz） ±1.2dB（5GHz～8GHz） ±1.4dB（8GHz～12GHz） ±1.8dB（12GHz～18GHz） ±2.0dB（18GHz～21GHz） ±2.1dB（21GHz～26.5GHz） | |
频率响应 （23°C±5°C） | ±1.40dB（40MHz～5GHz） ±1.45dB（5GHz～12GHz） ±1.70dB（12GHz～18GHz） ±1.95dB（18GHz～21GHz） ±2.80dB（21GHz～26.5GHz） | |
本底噪声 （输出电平：0dBm） | ≤-149dBm/Hz（40MHz～8GHz） ≤-148dBm/Hz（8GHz～12GHz） ≤-145dBm/Hz（12GHz～18GHz） ≤-145dBm/Hz（18GHz～21GHz） ≤-143dBm/Hz（21GHz～26.5GHz） | |
三阶交调失真 （输出电平：0dBm，双音信号功率：-7dBm，偏离中心频率+95MH和+105MHz） | ≤-56dBc（40MHz～8GHz） ≤-57dBc（8GHz～12GHz） ≤-55dBc（12GHz～18GHz） ≤-54dBc（18GHz～21GHz） ≤-45dBc（21GHz～26.5GHz） | |
谐波 （输出电平：0dBm） | ≤-32dBc（40MHz～8GHz） ≤-34dBc（8GHz～12GHz） ≤-34dBc（12GHz～18GHz） ≤-48dBc（18GHz～26.5GHz） | |
非谐波 （输出电平：0dBm） | ≤-44dBc（40MHz～8GHz） ≤-51dBc（8GHz～12GHz） ≤-51dBc（12GHz～18GHz） ≤-53dBc（18GHz～21GHz） ≤-48dBc（21GHz～26.5GHz） | |
本振泄漏功率 （参考电平：-30dBm～0dBm，23℃±5℃） | ≤-47dBr（40MHz～8GHz） ≤-36dBr（8GHz～12GHz） ≤-36dBr（12GHz～18GHz） ≤-35dBr（18GHz～21GHz） ≤-34dBr（21GHz～26.5GHz） | |
边带镜像抑制 （参考电平：-30dBm～0dBm，23℃±5℃） | ≤-34dBc（40MHz～8GHz） ≤-41dBc（8GHz～12GHz） ≤-46dBc（12GHz～18GHz） ≤-43dBc（18GHz～21GHz） ≤-41dBc（21GHz～26.5GHz） | |
EVM | WLAN 802.11ax （频率范围：5.1GHz～7.2GHz，输出电平：-10dBm，射频输入与射频输出连接） | 6955BA/C： ≤-40dB（80MHz带宽） ≤-37dB（160MHz带宽） 6955BA/C+6955-H01选件，6955E： ≤-50dB（80MHz带宽） ≤-47dB（160MHz带宽） |
5G NR （输出电平：-10dBm，射频输入与射频输出连接） | 6955BA/C： ≤-34dB（5GHz～8GHz）(信号带宽：1×400MHz) ≤-33dB（8GHz～12GHz）(信号带宽：1×400MHz) 6955BA/C+6955-H01选件，6955E： ≤-43dB（5GHz～8GHz）(信号带宽：1×400MHz) ≤-43dB（8GHz～12GHz）(信号带宽：1×400MHz) ≤-41dB（12GHz～18GHz）(信号带宽：1×400MHz) ≤-41dB（18GHz～21GHz）(信号带宽：1×400MHz) ≤-39dB（21GHz～26.5GHz）(信号带宽：1×100MHz) | |

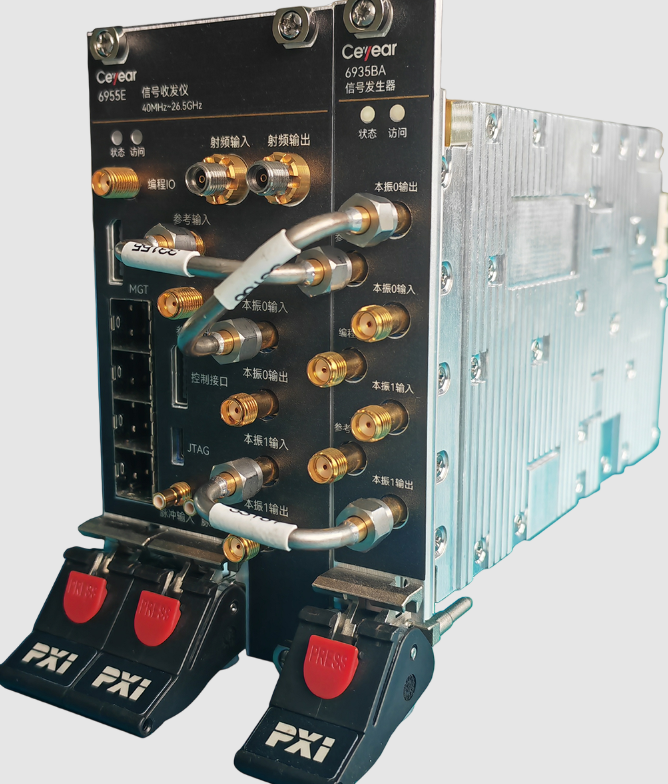

结构形式 | 6955BA/C：3U，2槽PXIe模块 6955BA/C+6955-H01选件：3U，3槽PXIe模块 6955E：3U，4槽PXIe模块 | |
外形尺寸 | 6955BA/C： 宽×高×深：（41.0±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm 6955BA/C+6955-H01选件： 宽×高×深：（61.0±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm 6955E： 宽×高×深：（81.4±1.5）mm×（130.5±2.5）mm×（211.0±2.5）mm | |
重量 | 6955BA/C：≤1.5kg 6955BA/C+6955-H01选件：≤2.5kg 6955E：≤3.0kg | |
工作温度 | 0℃~+50℃ | |
贮存温度 | -40℃~+70℃ | |
供电方式 | PXIe机箱供电 | |
功耗 | 6955BA/C：≤90W 6955BA/C+6955-H01选件：≤120W 6955E：≤160W | |
测试端口 | 射频输入：3.5mm（阴） 射频输出：3.5mm（阴） | |
其他接口 | 6955BA/C： 参考输入端口：mmpx（阴） 参考输出端口：mmpx（阴） 编程IO端口：mmpx（阴） 数字IO端口：Molex Nano-Pitch I/O JTAG口：Micro-USB母头B型 本振0输入端口：mmpx（阴） 本振0输出端口：mmpx（阴） 本振1输入端口：mmpx（阴） 本振1输出端口：mmpx（阴） 6955BA/C+6955-H01选件： 参考输出端口：mmpx（阴） 编程IO端口：mmpx（阴） 数字IO端口：Molex Nano-Pitch I/O JTAG口：Micro-USB母头B型 本振0输出端口：mmpx（阴） 本振1输出端口：mmpx（阴） 本振0输入端口：SMA（阴） 本振1输入端口：SMA（阴） 参考输入端口：SMA（阴） 编程IO端口：SMA（阴） 6955E： 编程IO：SMA（阴） 数字IO：Molex Nano-Pitch I/O MGT：iPass+ 控制接口：Molex Nano-Pitch I/O JTAG：Micro-USB母头B型 参考输出：SMA（阴） 本振0输出：SMA（阴） 本振1输出：SMA（阴） 脉冲输入：SMB（阳） 脉冲输出：SMB（阳） 本振0输入：SMA（阴） 本振1输入：SMA（阴） 参考输入：SMA（阴） |
编号 | 名称 | 描述 | |
|---|---|---|---|
6955BA | 信号收发仪 | 40MHz～26.5GHz | |
6955C | 信号收发仪 | 40MHz～12GHz | |
6955E | 信号收发仪 | 40MHz～26.5GHz |
选件型号
编号 | 名称 | 描述 | 选配 |
|---|---|---|---|
6955C-001 | 用户手册中文版 | 关于仪器6955BA/C的使用说明。 | 6955BA,6955C |
6955C-002 | 程控手册中文版 | 关于仪器6955BA/C的程控说明。 | 6955BA,6955C |
6955C-S01 | 矢量信号发生功能选件 | 6955BA/C的PSK、QAM等调制信号产生。 | 6955BA,6955C |
6955C-S02 | 矢量信号分析功能选件 | 6955BA/C的PSK、QAM等调制信号分析。 | 6955BA,6955C |
6955C-S03 | 任意波形加载与播放功能选件 | 6955BA/C加载任意波文件，并播放。 | 6955BA,6955C |
6955C-S04 | 100MHz信号带宽 | 6955BA/C内部信号带宽扩展为100MHz。 | 6955BA,6955C |
6955C-S05 | 200MHz信号带宽 | 6955BA/C内部信号带宽扩展为200MHz。 | 6955BA,6955C |
6955C-S06 | 500MHz信号带宽 | 6955BA/C内部信号带宽扩展为500MHz。 | 6955BA,6955C |
6955C-S07 | 1GHz信号带宽 | 6955BA/C内部信号带宽扩展为1GHz。 | 6955BA,6955C |
6955C-S08 | 噪声校正 | 6955BA/C增加噪声校正功能。 | 6955BA,6955C |
6955C-S09 | 低频扩展选件 | 6955BA/C输出频率可扩展至最低1MHz。 | 6955BA,6955C |
6955C-S10 | 模拟调制功能 | 6955BA/C增加模拟调制功能。 | 6955BA,6955C |
6955C-S11 | 模拟解调功能 | 6955BA/C增加模拟解调功能。 | 6955BA,6955C |
6955C-S12 | 脉冲调制功能 | 6955BA/C增加脉冲调制功能。 | 6955BA,6955C |
6955C-S13 | 功率扩展选件 | 6955BA/C最小输出功率扩展至-100dBm。 | 6955BA,6955C |
6955-H01 | 外本振 | 6955BA/C外加本振，提升单边带相位噪声和EVM指标。 | 6955BA,6955C |
6955BA-JL | 计量服务 | 6955BA计量校准服务，提供计量报告。 | 6955BA |
6955BA-EWT1 | 保修期以外延长保修1年 | 6955BA保修期以外延长保修1年。 | 6955BA |
6955C-JL | 计量服务 | 6955C计量校准服务，提供计量报告。 | 6955C |
6955C-EWT1 | 保修期以外延长保修1年 | 6955C保修期以外延长保修1年。 | 6955C |
6955E-001 | 用户手册中文版 | 关于仪器6955E的使用说明。 | 6955E |
6955E-002 | 程控手册中文版 | 关于仪器6955E的程控说明。 | 6955E |
6955E-S01 | 矢量信号发生功能选件 | 6955E的PSK、QAM等调制信号产生。 | 6955E |
6955E-S02 | 矢量信号分析功能选件 | 6955E的PSK、QAM等调制信号分析。 | 6955E |
6955E-S03 | 任意波形加载与播放功能选件 | 6955E加载任意波文件，并播放。 | 6955E |
6955E-S04 | 100MHz信号带宽 | 6955E内部信号带宽扩展为100MHz。 | 6955E |
6955E-S05 | 200MHz信号带宽 | 6955E内部信号带宽扩展为200MHz。 | 6955E |
6955E-S06 | 500MHz信号带宽 | 6955E内部信号带宽扩展为500MHz。 | 6955E |
6955E-S07 | 1GHz信号带宽 | 6955E内部信号带宽扩展为1GHz。 | 6955E |
6955E-S08 | 噪声校正 | 6955E增加噪声校正功能。 | 6955E |
6955E-S09 | 低频扩展选件 | 6955E输出频率可扩展至最低1MHz。 | 6955E |
6955E-S10 | 模拟调制功能 | 6955E增加模拟调制功能。 | 6955E |
6955E-S11 | 模拟解调功能 | 6955E增加模拟解调功能。 | 6955E |
6955E-S12 | 脉冲调制功能 | 6955E增加脉冲调制功能。 | 6955E |
6955E-S13 | 功率扩展选件 | 6955E最小输出功率扩展至-80dBm。 | 6955E |
6955-H02 | 低杂散本振选件 | 6955E优化杂散信号。 | 6955E |
6955E-JL | 计量服务 | 6955E计量校准服务，提供计量报告。 | 6955E |
6955E-EWT1 | 保修期以外延长保修1年 | 6955E保修期以外延长保修1年。 | 6955E |
