6955AC信号收发仪为符合PXIe总线标准的3U 2槽模块化产品，融合了矢量信号分析、矢量信号发生与基于FPGA的实时信号处理和控制能力，能够同时完成微波矢量信号的接收与发射，对信号数据进行高速大容量存储与处理。该模块频率范围40MHz~6.0GHz、带宽200MHz，寻求测试效率与测试成本的最优配置，以更小的体积、更高的集成、更快的测试效率服务于产线测试，可广泛应用于射频半导体、5G测试、物联网测试等领域。

主要特点

频率范围宽：40MHz~6GHz

信号带宽大：最大带宽200MHz

输出功率高：最大达到+15dBm以上

具备24路数字IO、可编程IO以及8路触发通道

支持QT、LabWindows、Microsoft Visual Studio等多种开发环境进行系统集成

功能特点

丰富的测量功能模式

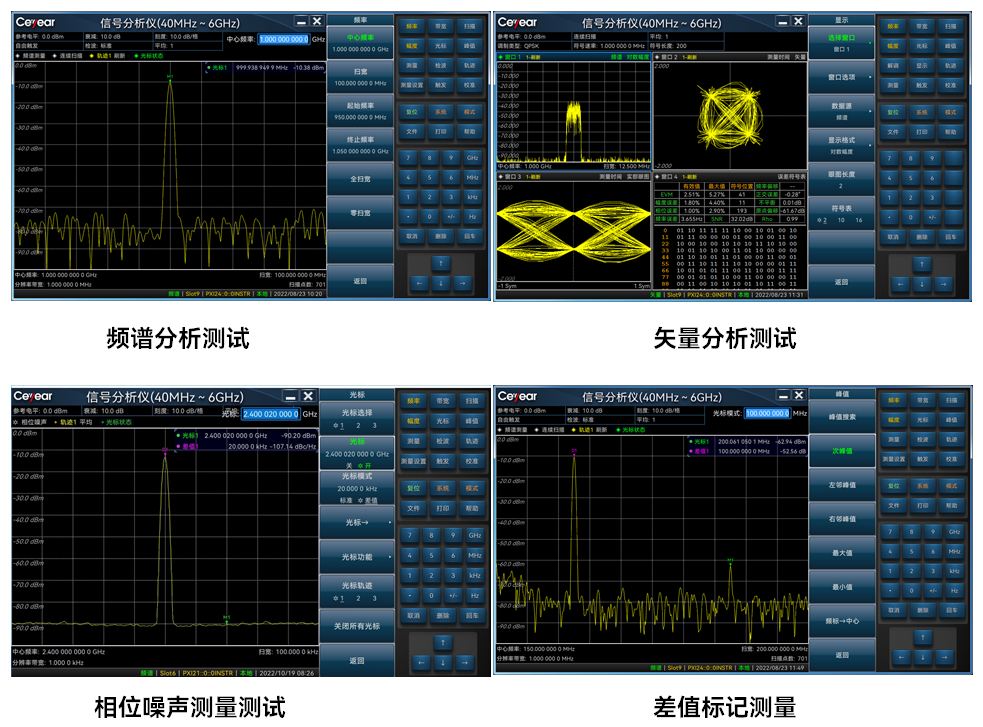

频谱分析测试
矢量分析测试
相位噪声测量测试
差值标记测量
丰富的测量功能模式

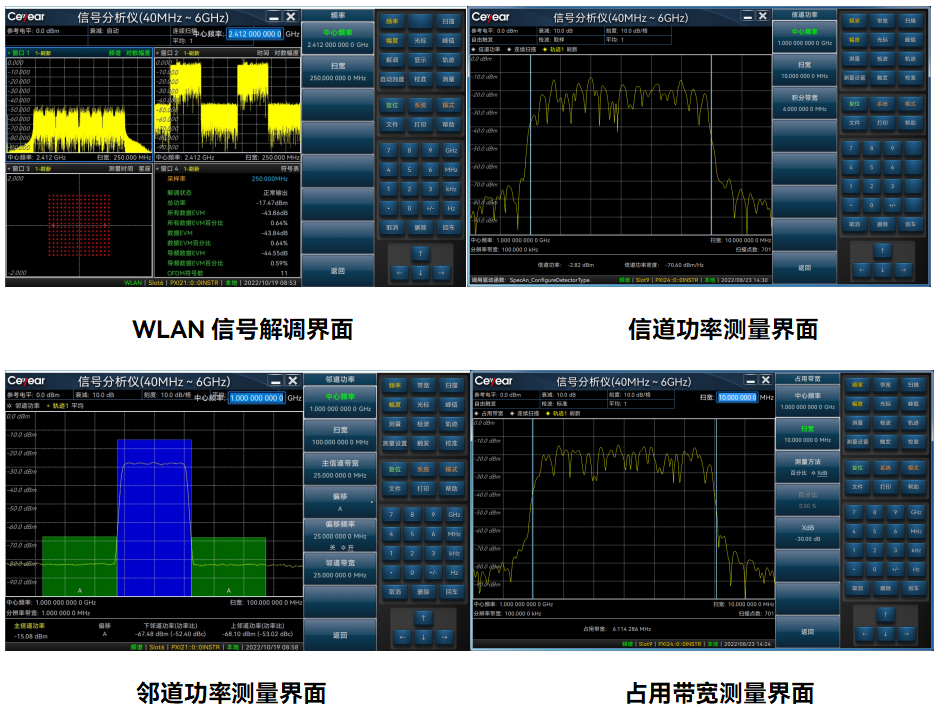

WLAN信号解调
信道功率测量
邻道功率测量
占用带宽测量
丰富的测量功能模式

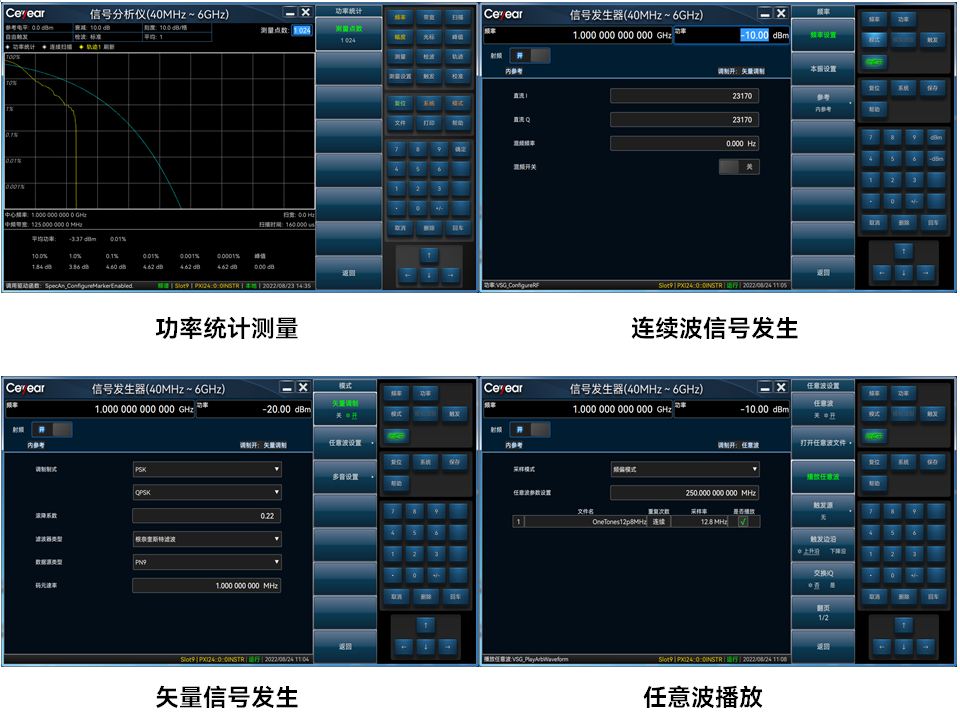

功率统计测量
连续波信号发生
矢量信号发生
任意波播放
丰富的测量功能模式

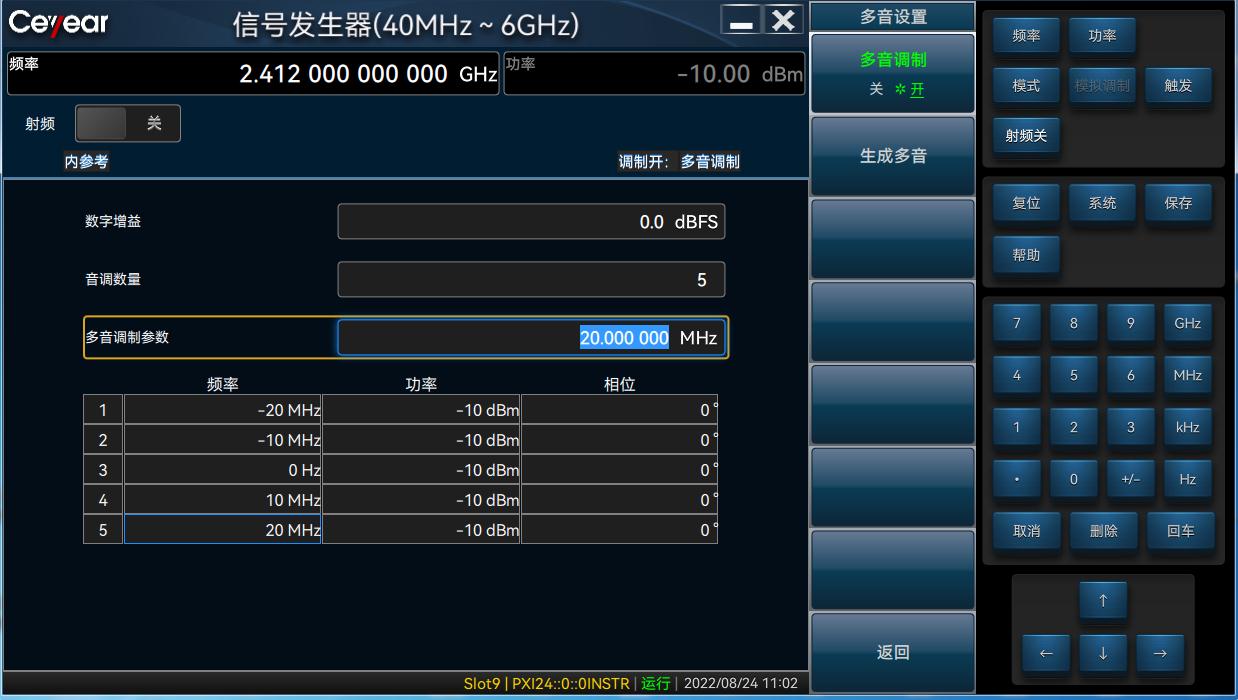

多音信号产生

关键词:

型号		6955AC
频率范围		40MHz~6.0GHz
信号带宽		<10MHz（40MHz~65MHz） 20MHz（65MHz~120MHz） 50MHz（120MHz~600MHz） 200MHz（600MHz~6GHz）
调谐分辨率		1Hz
内部参考时钟		10MHz
单边带相位噪声		≤-102dBc/Hz@20kHz（65MHz~3GHz） ≤-96dBc/Hz@20kHz（3GHz~6GHz）,典型值
频率稳定时间		≤0.38ms,典型值
信号输入	最大安全输入电平	+24dBm（40MHz~65MHz）， +33dBm（65MHz~6GHz）
	无损最大输入直流电压	8V
	输入回波损耗	≥12dB（40MHz~65MHz） ≥15dB（65MHz~4GHz） ≥13dB（4GHz~6GHz）
	最大输入功率	+15dBm（40MHz~65MHz） +30dBm（65MHz~6GHz）
	绝对功率准确度（环境温度：20℃~30℃，参考电平：-30dBm~+30dBm）	±0.35dB（65MHz~4GHz） ±0.40dB（4GHz~6GHz）,典型值
	频率响应	±1.05dB（250MHz~6GHz）
	平均噪声电平（参考电平：-50dBm）	-162dBm/Hz（65MHz~6GHz）,典型值
	三阶输入截获点（参考电平：0dBm，双音信号功率：-10dBm，700kHz间隔）	19dBm（65MHz~1.5GHz） 20dBm（1.5GHz~6GHz）
信号输出	最大反向承受功率	+24dBm（40MHz~65MHz） +30dBm（65MHz~6GHz）
	输出回波损耗	≥11dB（40MHz~200MHz） ≥15dB（200MHz~6GHz）
	最大输出功率（模拟功率）	0dBm（40MHz~120MHz） +18dBm（120MHz~4GHz） +15dBm（4GHz~6GHz）
	幅度稳定时间	≤600us
	输出功率准确度（环境温度：20℃~30℃，信号功率：-30dBm ~ +15dBm）	±0.35dB（65MHz~4GHz） ±0.40dB（4GHz~6GHz）,典型值
	频率响应	±0.65dB（250MHz~6GHz）,典型值
	二次谐波（0dBm输出）	-30dBc（40MHz~4.1GHz） -40dBc（4.1GHz~6GHz）
	三阶交调失真（功率电平：-10dBm）	-60dBc（65MHz~1GHz） -53dBc（1GHz~3GHz） -50dBc（3GHz~5GHz） -45dBc（5GHz~6GHz）
	本振泄露功率（环境温度：20℃~30℃，信号功率：0dBm）	-45dBc（65MHz~375MHz） -50dBc（375MHz~5GHz） -48dBc（5GHz~6GHz）
	边带镜像抑制（环境温度：20℃~30℃，信号功率：0dBm）	-40dBc（65MHz~500MHz） -54dBc（500MHz~2GHz） -50dBc（2GHz~6GHz）
本振频率范围		65MHz~6GHz
参考输入/输出端口		10MHz
PFI 0端口		-0.5V~5.5V
数字IO端口		最大输入范围：-0.5V~4.5V 输入阻抗：10kΩ（DIO<23..0>，CLK IN）， 100kΩ（PFI1，PFI2）
EVM		-45dB（载波5GHz，20MHz带宽，64QAM）,典型值
存储深度		2GB
结构形式		3U，2槽PXIe模块
外形尺寸		宽×高×深：（40.8±0.5）mm×（130.5±2）mm×（211.0±2）mm
重量		≤1.5kg
工作温度		0℃~+50℃
贮存温度		-40℃~+70℃
供电方式		PXIe机箱供电
功耗		≤80W
测试端口		射频输入：3.5mm（阴）射频输出：3.5mm（阴）
其他接口		参考输入/输出：SMA（阴）编程IO：SMA（阴）本振输入：MMPX（阴）本振输出：MMPX（阴）数字IO：VHDCI
