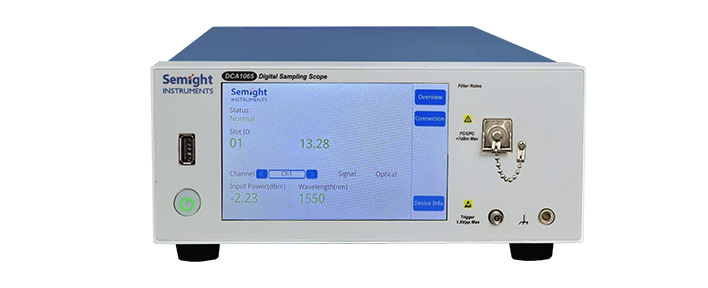

DCA1065 65GHz 光电采样示波器|联讯仪器

集成化多端口设计外形小巧(半机架宽度)，极大节省空间。通道数量可选：1/2/4个。光带宽：65GHz调制类型：NRZ/PAM4通道数量：1/2/4 可选波长范围：1200~1600nm抖动：200fs光接口：FC 9/125μm动态范围：-6dBm（灵敏度）至 + 5dBm（最大输入）算法支持：SIRC（系统脉冲响应矫正）、FFE（前馈均衡，最高 64Taps）

DCA4201 10GHz 光电采样示波器|联讯仪器

快速采样：等效采样率100K消光比修正：支持消光比修正，确保一致性眼图模板测试：自动眼图裕量测试（Mask Margin）标准滤波器：覆盖 1-11.3 Gbps 数据速率可以同时支持 10G 及以下 4 个速率光眼图测试。

同厂商产品

rBT3250 50G 突发误码分析仪 |联讯仪器 (在产)

联联讯仪器 50G 突发误码分析仪rBT3250 专门针对下一代25G/50G无源光网络（PON）应用的光线路终端（OLT）测试新型突发误码分析仪，用于评估突发模式下的25G及50G ONU及 OLT性能。

参考价格：

厂家：联讯仪器|苏州联讯仪器股份有限公司（收录26个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

50G 突发误码分析仪 rBT3250

联讯仪器的 50G 突发误码分析仪 rBT3250，是专门针对下一代 25G/50G 无源光网络（PON）应用的光线路终端（OLT）测试而设计的新型突发误码分析仪，用于评估突发模式下 25G 及 50G ONU 及 OLT 的性能。

特点与优势
- 多速率：支持突发速率为 24.8832/25.78125/49.7664/51.5625 Gbps。
- 多测试通道：提供 2 路最高 50Gbps NRZ/PAM4 下行连续误码测试通道。
- 控制信号匹配：配备 2 路双复位控制信号或 2 路同步 ONU 激光使能控制信号，电平位置可调节，适用于各种测试场景。
- 触发信号丰富：支持 1 路 RSSI Trigger 或 1 路 Trigger，触发方式、周期、位置及脉冲宽度均可调，还支持 LOS/SD 信号测量。
- 效率高：硬件响应速度快，具备 reset 信号自动定位功能。
- 适配 ATE 应用场景：拥有强大灵活的数据库管理功能，有助于研发人员深度分析数据。
- 支持 Combo-PON 突发测试：具备双 reset 信号，且 reset 位置可调，满足 Combo-pon 对 2 个 reset 信号的需求。
- 双包测试：各数据包有不同衰减，数据包相位间存在跳变，数据包中存在长连 “1”、“0”，可模拟最差的 2 个 ONU 信号。
- 内置时钟恢复：支持长纤测试，能适应长纤对时延及抖动的影响，而其他普遍方案大多不支持时钟恢复，难以实现该功能。
1. 专为下一代 25G/50G 无源光网络（PON）应用的 OLT 测试设计，评估突发模式下 ONU 及 OLT 性能。
2.支持 Combo-PON 突发测试，匹配复杂光网络场景。

核心参数
1. 突发速率：24.8832/25.78125/49.7664/51.5625 Gbps
2. 通道数量：2 路下行连续误码测试通道（最高 50Gbps NRZ/PAM4）
3. 控制信号：2 路双复位或激光使能信号，电平可调
4. 触发信号：1 路 RSSI 或 Trigger，参数可调
5. 码型支持：PRBS7/15/23/31、SSPR、用户自定义及 CID 码型（64~128bits）
关键功能
1. 双包测试：支持不同衰减、相位跳变及长连 “1”/“0” 的双数据包生成，模拟最差 ONU 信号。
2. 内置时钟恢复：适应长纤时延及抖动，支持真实长距离光纤环境测试。
3. 自动化控制：硬件响应速度快，支持 reset 信号自动定位，提升测试效率。
4. ATE 适配：强大数据库管理功能，辅助研发深度数据分析。
发射机指标
1. 输出类型：差分 / 单端 NRZ，100Ω 阻抗，交流耦合
2. 信号质量：上升 / 下降时间 < 12ps，随机抖动 < 0.9ps，输出幅度 100~600mVpp
3. 控制信号：LVTTL 3.3V 激光使能及复位信号，参数可调
4. 连接器：2.4mm female，50Ω
接收机指标
1. 输入类型：差分 NRZ，100Ω 阻抗，交流耦合
2. 动态范围：接收幅度 100~800mVpp，灵敏度 100mVpp
3. 码型支持：PRBS 及 CID 码型（64~128bits）
技术优势
1. 业内领先的长纤时钟恢复能力，突破传统方案限制。
2. 灵活的双 reset 信号配置，精准匹配 Combo-PON 测试需求。
3. 高速硬件响应与自动化功能，显著提升测试效率。
应用场景
1. 25G/50G PON 网络中 OLT 与 ONU 的突发模式性能评估。
2. 光模块及光通信设备的突发误码测试。
3. 光网络系统级联及复杂链路的信号完整性验证。

（注：文档未明确标注价格信息，需联系厂商获取报价。）

关键词:

发射机指标

参数名称	参数类型	指标
码型发生器指标	输出类型	差分/单端NRZ
	终端	交流耦合
	输出阻抗	100 Ω ± 10%
	数据码型	PRBS7，15，23，31，SSPR，用户自定义码型及CID码型（64~128bits可调）
	突发信号速率(Gbps)	24.8832/25.78125/49.7664/51.5625
	频率精度	±50 ppm (typical)
	输出幅度(差分)	100~600mVpp (typical) [1]
	上升时间 [2] (20–80%)	<12ps (typical)
	下降时间 [2] (20–80%)	<12ps (typical)
	随机抖动 [3] (Random Jitter)	<0.9ps (typical)
	激光使能信号（TXEN）	LVTTL 3.3V，电平可配置
	复位触发信号（Reset）	LVTTL 3.3V，电平、触发位置和宽度可调
	连接器	2.4mm female，50 Ω
输出时钟指标	输出幅度	>250 mVp-p
	输出类型	交流耦合，单端
	分频比 (可以设置)	4/8/16

[1]发射端净测量值，默认预加重/去加重参数

[2]以24.8832 Gbps NRZ信号测量

[3]抖动分离后测量随机抖动

接收机指标

参数名称	参数类型	指标
误码探测器指标	输入类型	差分 NRZ
	终端	AC－交流耦合
	输入阻抗	100 Ω ±10%
	接收幅度(差分) [1]	100~800 mVp-p (typical)
	接收灵敏度(差分) [1]	100 mVp-p (typical)
	数据码型	PRBS7，15，23，31， CID码型（64~128bits可调）
	突发信号速率(Gbps)	24.8832/25.78125/49.7664/51.5625
	连接器	2.4mm female，50 Ω

[1]模块测量值过高电压输入可能会损伤接收机
