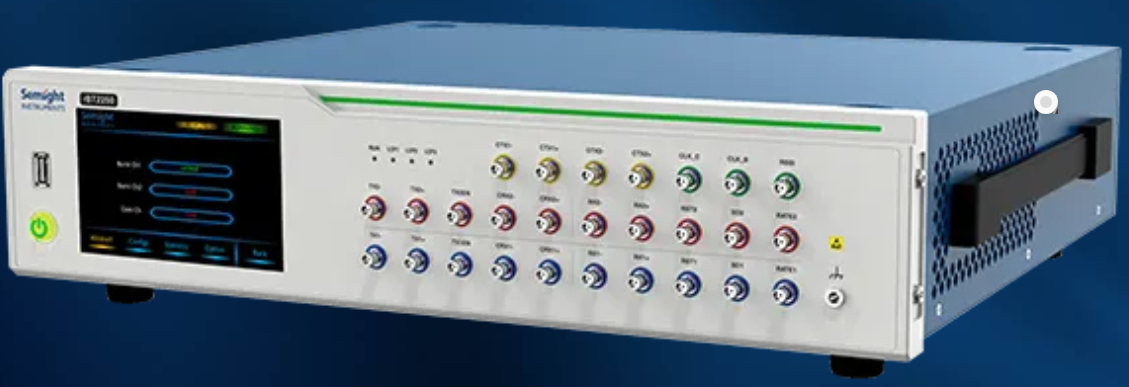

rBT2250 25G 突发误码分析仪|联讯仪器

联讯仪器25G 突发误码分析仪rBT2250 专门针对下一代25G/50G无源光网络（PON）应用的光线路终端（OLT）测试新型突发误码分析仪，用于评估突发模式下的10G及25G ONU及OLT模块性能。支持Combo-PON的突发测试，双reset 信号，reset 位置可调，Combo-pon 必须要2个reset信号；

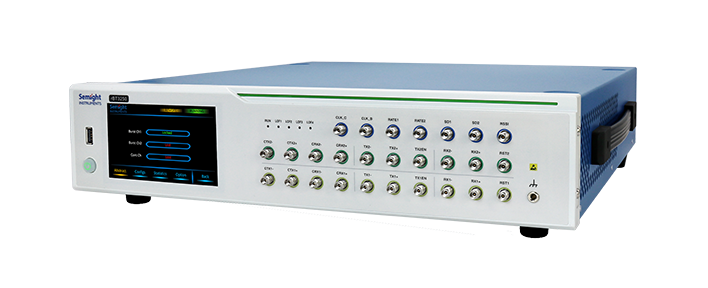

rBT3250 50G 突发误码分析仪 |联讯仪器

联联讯仪器50G 突发误码分析仪rBT3250 专门针对下一代25G/50G无源光网络（PON）应用的光线路终端（OLT）测试新型突发误码分析仪，用于评估突发模式下的25G及50G ONU及 OLT性能。

同厂商产品

DCA6201 30/50GHz 4端口光电采样示波器|联讯仪器

外形小(尺寸相对传统采样示波器占比约1/4)，极大节省空间；4光口可选，可同时测试4路光眼图；4 差分电口可选，30G BW，支持AOC 等模块电口参数测试；

DCA4201 10GHz 光电采样示波器|联讯仪器 (在产)

快速采样：等效采样率100K

消光比修正：支持消光比修正，确保一致性

眼图模板测试：自动眼图裕量测试（Mask Margin）

标准滤波器：覆盖 1-11.3 Gbps 数据速率

可以同时支持 10G 及以下 4 个速率光眼图测试。

参考价格：

厂家：联讯仪器|苏州联讯仪器股份有限公司（收录26个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

DCA4201 基于等时采样及重构眼图技术，从而实现更高精度且更优成本的高速光电数字信号的测量。通过不同的滤波器选件配置，可以同时支持 10G 及以下 4 个速率光眼图测试。

集成化多端口一体设计
外形小(尺寸相对传统采样示波器占比约1/4)，极大节省空间；
标准配置支持1光口+1电口（20G BW),可同时支持光信号和电信号的测试
差分电口可选，支持10G 及以下速率电口参数测试
校准的参考接收机
符合行业频响容差

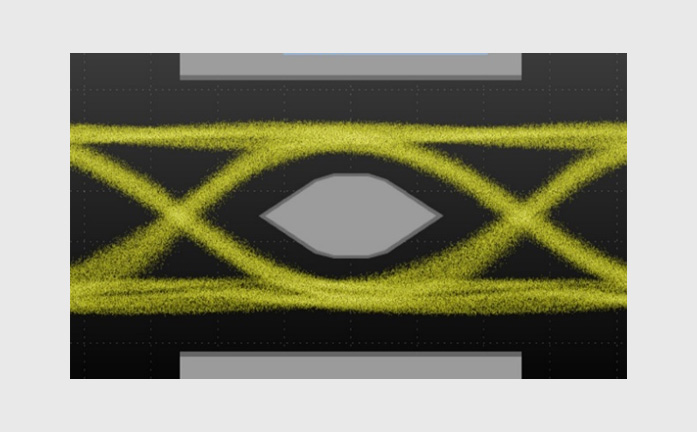

联讯DCA4201采样示波器(2.5G）
校准的参考接收机

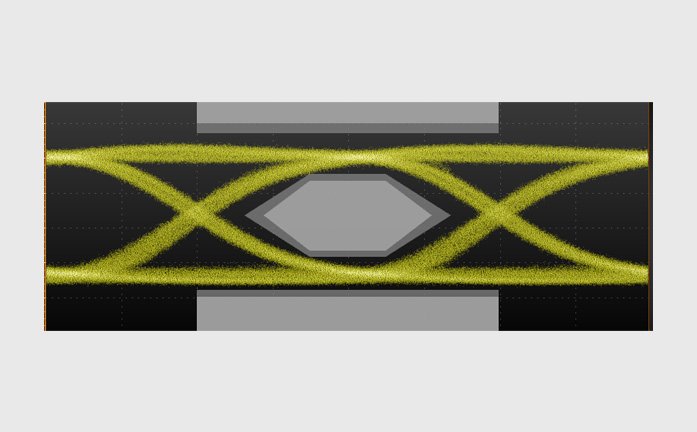

联讯DCA4201采样示波器(10G)

具备消光比修正因子/暗电流自校准等算法:

从而使其测试结果和行业标准一致性非常高，保持和行业标准采样示波器测试结果一致性。
（如下表所示，相同被测信号和进口采样示波器测试参数对比）

被测模块		抖动 RMS Jitter (ps)	交叉点 Crossing (%)	上升时间 20%~80% (ps)	消光比 Extinction Ratio (dB)	模板裕量 Mask Margin (%)
DUT1	联讯DCA4201	11.69	52.04%	153.86	10.44	28.91%
	一致性（绝对偏差）	0.26	0.06%	2.34	0.12	1.20%
	一致性（相对偏差%）	2.27%	-0.12%	-1.50%	-1.14%	4.37%
DUT2	联讯DCA4201	7.73	50.30%	149.56	11.31	40.63%
	一致性（绝对偏差）	-0.1	0.06%	2.34	0.12	1.20%
	一致性（相对偏差%）	-1.28%	-0.20%	-3.76%	-2.25%	3.65%

关键词:

光通道技术指标
标称波长范围	850~1650 nm
工厂校准波长（OE转换增益）	850/1310/1550 nm
参考接收机滤波器
DCA4201-140	GPON，1.244 Gbps Gb 以太网，1.250 Gbps， CPRI 1.229 Gbps
DCA4201-160	OC-48/STM-16，2.488 Gbps， 2 Gb 以太网，2.500 Gbps， CPRI 2.458 Gbps
DCA4201-180	10Gb 以太网 LX-4，3.125 Gbps， CPRI 3.072 Gbps
DCA4201-200	CPRI 6.144 Gbps，6.25 Gbps
DCA4201-100	OC-192/STM-64，9.953 Gbps 10Gb 以太网，10.3125 Gbps 10x 光纤通道，10.51875 Gbps OC-192/STM-64 FEC，10.664 Gbps OC-192/STM-64 FEC，10.709 Gbps 10Gb 以太网 FEC，11.0957 Gbps 10x 光纤通道 FEC，11.317 Gbps

电通道技术指标
电通道带宽	20 GHz（典型值）
上升时间（10%~90%）	20 ps
最大输入幅度（峰峰值）	<1 V
本底噪声	<2 mV（典型值）
灵敏度	24 mV
反射	10%

产品手册中文下载
