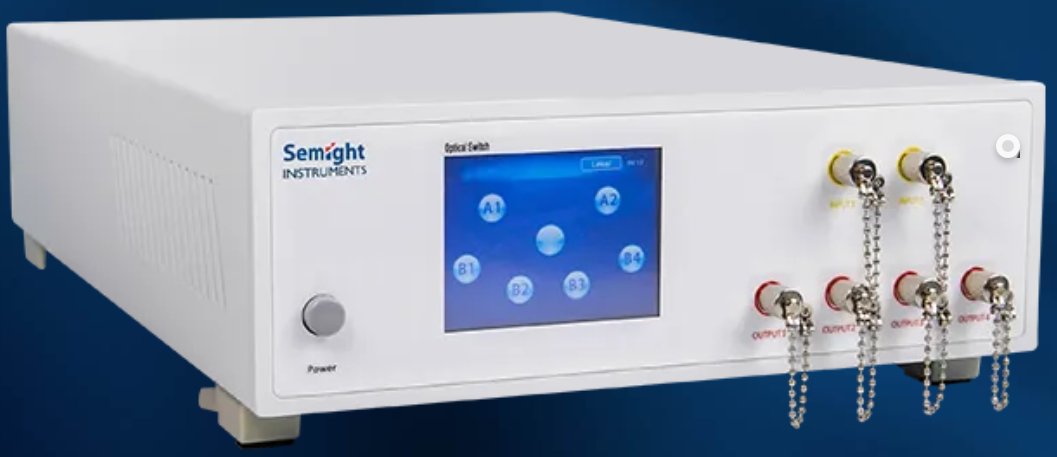

OSW42XX和MSW42XX光开关具有极低的损耗，紧凑的体积和快速的开关切换速度。设备支持USB和LAN接口，提供指令集及可调用动态链接库，方便开发自动化测试系统，广泛应用于光学组件和子系统的自动化测试。光开关在自动化测试设备测量过程中能避免重复连接，对自动化过程至关重要。较低的IL和PDL以及高重复性确保开关对测量精度的影响最小。一个典型的使用案例是1x4开关在多个仪器之间切换，如功率计、DCA或BERT之间切换。

同厂商产品

OSW42XX&MSW42XX 光开关通用光仪表 |联讯仪器 (在产)

参考价格：

厂家：联讯仪器|苏州联讯仪器股份有限公司（收录26个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

产品概述：OSW42XX 和 MSW42XX 光开关具有极低的损耗、紧凑的体积和快速的开关切换速度。设备支持 USB 和 LAN 接口，提供指令集及可调用动态链接库，方便开发自动化测试系统，广泛应用于光学组件和子系统的自动化测试，在自动化测试设备测量过程中能避免重复连接，确保测量精度。

产品特点

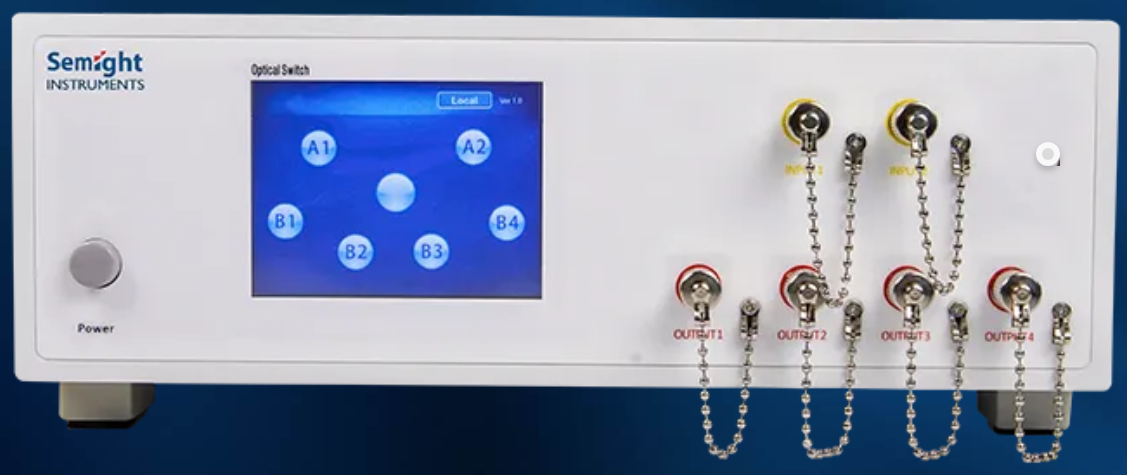

结构紧凑：支持触摸屏操作。
精度高：能快速精确设置，提高吞吐量。
插损低：具有超低的插入损耗和优越的光学性能。

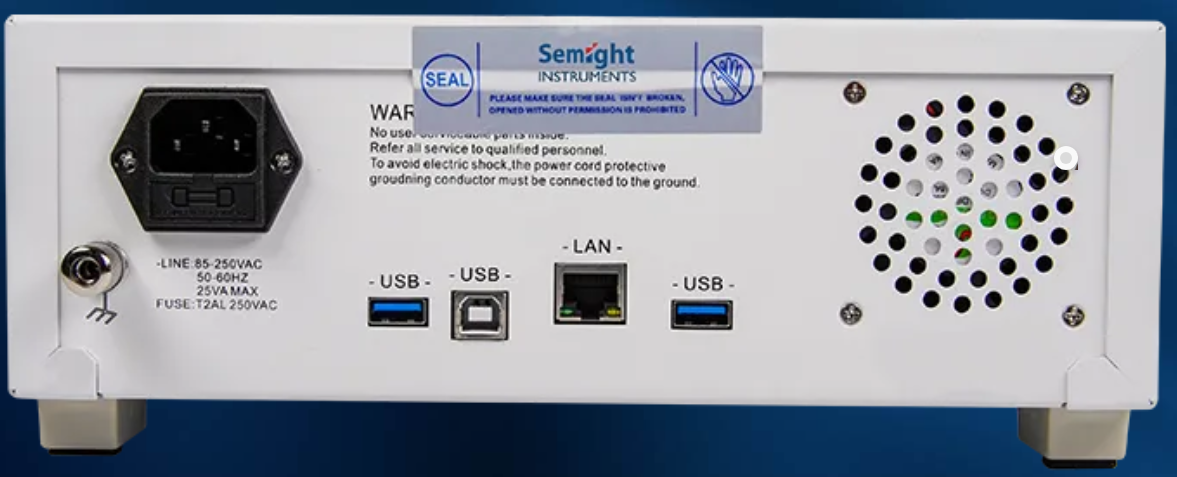

通讯接口丰富：支持 LAN 和 USB 远程控制，提供 API 接口。

技术指标

OSW420X 和 OSW422X 系列：包括单模和多模模式，通道数均为 1xN，光纤类型分别为 9/125μm 和 50/125μm，波长范围分别是 1260 - 1650nm 和 850±20nm ，插入插损、回波损耗等其他指标也各有规定，如插入插损分别 Max≤1.2dB 和 Max≤1.5dB，开关寿命均较高，还对工作温度、存储环境、电源、尺寸、通信接口等方面做了说明。
矩阵开关系列（MSW42224、MSW42044 等）：涵盖不同通道配置，如 2x4 多模、4x4 单模等，规定了连接器类型、光纤孔径、波长、插损、回波损耗等指标，像 MSW42224 插损 Max≤2.5dB，开关寿命≥3*10^7 次等，同时说明了工作温度、存储环境、电源、尺寸、通讯接口等参数。

关键词:

技术指标

参数	OSW420X	OSW422X
模式	单模	多模
通道数	1xN	1xN
光纤类型	9/125 μm	50/125 μm
波长范围	1260~1650 nm	850±20 nm
插入插损	Max≤1.2 dB	Max≤1.5 dB
回波损耗	SM≥45 dB	MM≥35 dB
波长相关损耗	≤0.25 dB
偏振相关损耗	≤0.1 dB
重复性	≤±0.05 dB
最大承受光功率	≤500 mW
切换时间	<10 ms
连接器类型	FC/UPC（用户可定制）
开关寿命	≥10^7次
工作温度	0℃ ~ 55℃
存储环境	-20℃ ~ 70℃
电源	电压范围：85-250VAC, 频率范围：50/60Hz, 最大功率：25W, 保险丝规格：T2AL 250VAC
尺寸(长宽高)mm	266×407×90 (1,2,4,8 通道）
通信接口	USB和LAN
设备重量	12 kg
热机时间	10分钟

矩阵开关	MSW42224	MSW42044	MSW42048	MSW42088	MSW420416
通道	2x4多模	4x4单模	4x8单模	8x8单模	4x16单模
连接器类型	FC/PC	FC/APC or FC/UPC
光纤孔径	50/125 μm	9/125 μm
波长	850±20 nm	1250~1650 nm
插损	Max≤2.5 dB	Max≤2.5 dB
回波损耗	MM≥35 dB	SM>45 dB
动态量程	NA	-25 dBm to+20 dBm
噪声干扰	≤-70 dB	<-50 dB
重复性	≤0.1 dB	≤±0.15 dB
精确度	NA	+/-1.0 dBm
连接稳定性	NA	+/-0.1 dB
偏振相关损耗	NA	Max≤0.1 dB (C+LBands)
波长相关损耗	NA	Max≤0.3 dB (C+LBand)
最大进光功率	+27 dBm
开关寿命	≥3*10^7	>10^8 Cycles
开关切换时间	<15 ms	<30 ms
工作温度	-5 ~ 60 ℃
存储环境	-20 ~ 70 ℃
电源	电压范围：85-250VAC, 频率范围：50/60 Hz, 最大功率：25 W, 保险丝规格：T2AL 250 VAC
尺寸(长宽高) mm	266×407×90 (1,2,4,8通道）;490×407×140 (16,32通道）
通讯接口	USB和LAN
设备重量	12 kg
热机时间	10 分钟
