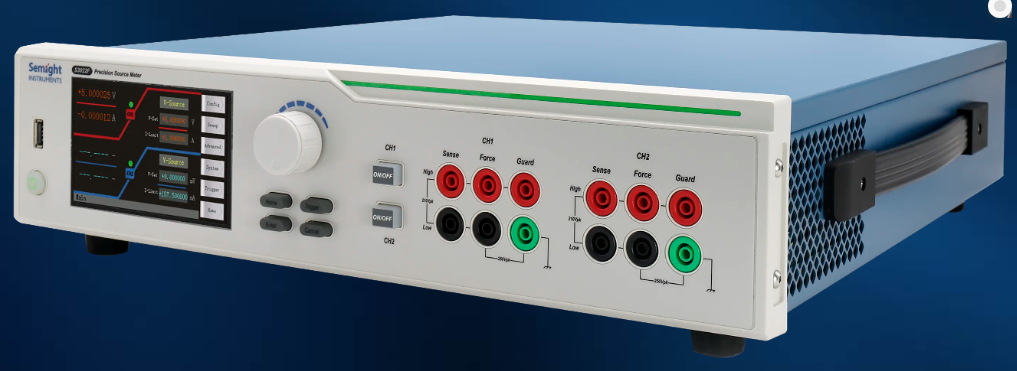

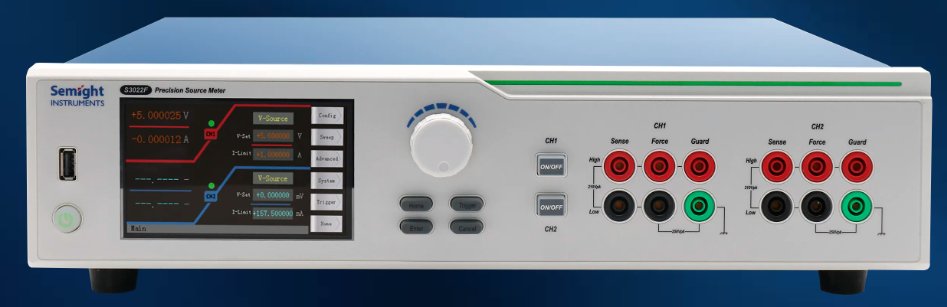

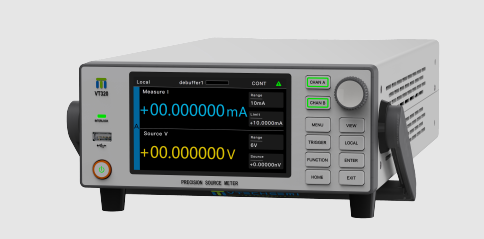

    双通道精密电源 / 测量单元 S3022F

    联讯仪器 S3022F 是一款结构紧凑、经济高效的双通道台式电源 / 测量单元（SMU），能同时输出并测量电压和电流，具有高输出能力和高精度，操作界面丰富，可提升测试效率。





    1. 功能特点

      • 高量程：具备 ±200 V、±3 A（直流）、±10A（脉冲）的宽量程输出能力。

      • 高分辨率：最小测量分辨率可达 100 fA/100 nV，能实现高精度测量。

      • 高采样率：最高支持 1M 的 ADC 采样率，可快速获取测量数据。

      • 阈值触发：借助硬件高速 IO 实现阈值触发，便于输出测量值与用户系统高效交互。

      • 集成多功能：集电压源、电流源、电流表、电压表、电子负载五大功能于一身，且一、三象限为源，二、四象限为负载，可满足多种测试需求。

      • 丰富扫描功能：支持脉冲、线性扫描、对数扫描、列表扫描等多种输出波形功能，能灵活测试各类设备。

    2. 性能指标

      • 电压源指标：涵盖不同量程下的设置精度、分辨率、精度（1 年）、典型噪声、温度系数、最大输出功率、设置时间、过冲、噪声（10Hz - 20MHz）等参数。例如，±200 V 量程下，设置分辨率为 1 mV，精度（1 年）为 0.02% + 30 mV 。

      • 电流源指标：各量程下的设置精度、分辨率、精度（1 年）、典型噪声、温度系数、最大输出功率、设置时间、过冲等有明确规定，10A 量程仅支持脉冲模式且精度为典型值。

      • 电压表指标：不同量程下的测量精度、显示分辨率、精度（1 年）及温度系数等指标详细列出，如 ±200 V 量程，显示分辨率 100 μV，精度（1 年）0.02% + 30 mV 。

      • 电流表指标：规定了各量程的测量精度、显示分辨率、精度（1 年）、温度系数，10A 量程仅脉冲模式可用且精度为典型值，小电流测量对线缆连接有要求。

      • 电阻表指标（4 线）：给出不同量程的测量精度、显示分辨率、默认测量电流、典型精度（1 年）、温度系数，手动电流源电阻测量有总体误差计算示例。

      • 脉冲源指标（4 线）：包括最小可编程脉宽、脉宽编程分辨率、精度、抖动、脉冲宽度定义，以及不同情况下的最大电流限制、最大脉冲宽度、最大占空比等。

      • 脉冲源上升时间（4 线）：针对电压源和电流源不同量程，列出典型上升时间、典型稳定时间及测试负载条件。

      • I - V 输出能力：不同量程的电压源和电流源在 Fast、Normal、Slow 模式下的典型输出建立时间及测试条件不同，Fast 模式可能出现过冲，过冲敏感设备建议用 Slow 模式。

      • 采样率及 NPLC 设置：NPLC 配置范围为 0.00005 PLC - 10 PLC，采样率配置范围 5 sps - 1 Msps。




    关键词:



    电压源指标




    电压设置精度

    		量程设置分辨率精度(1 年)±(%读数+ 偏置)典型噪声(有效值)0.1 Hz-10 Hz
    ±200 V1 mV0.02%+30 mV1.5 mV
    ±20 V100 μV0.02%+2 mV160 μV
    ±6 V50 μV0.02%+500 μV36 μV
    ±200 mV1 μV0.02%+120 μV4 μV
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)
    单通道最大输出功率30W: ±20V@1.5A;30W: ±200 V@0.15A;18W: ±6 V@3A
    设置时间<800μs(典型值)
    过冲<±0.1% (典型值，Normal,步进是范围的 10% 至 90%，满量程点，电阻性负载测试)
    噪声 10Hz-20MHz6V 电压源，3A 电阻负载，<3 mVrms

    [1]精度计算示例：测试200mV量程120mV输出的精度，则允差为：

    [2]本仪表有潜在的危险高压(±210 V)输出到HI /Sense HI/Guard端子，为防止电击，在开机前必须做好相关的安全防范措施。请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表


    电流源指标









    电流设置精度

    		量程设置分辨率精度(1 年)±(% 读数+偏置)典型噪声(有效值)0.1 Hz-10 Hz
    ±10 A150 μA0.4% + 40 mANA
    ±3 A15 μA0.05% + 2 mA40 μA
    ±1.5 A10 μA0.02% + 500 μA20 μA
    ±150 mA1 μA0.02% + 25 μA5 μA
    ±15 mA100 nA0.02% + 6 μA700 nA
    ±1.5 mA10 nA0.02% + 250 nA16 nA
    ±150 μA1 nA0.02% + 25 nA21 nA
    ±15 μA100 pA0.02% + 3 nA140 pA
    ±1.5 μA10 pA0.03% + 450 pA25 pA
    ±150 nA1 pA0.05%+250 pA5 pA
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)
    单通道最大输出功率30W: ±20V@1.5A;30W: ±200 V@0.15A;18W: ±6 V@3A
    设置时间<500 μs(典型值)
    过冲<±0.1% (典型值，Normal,步进是范围的 10% 至 90%，满量程点，电阻性负载测试)

    1、10A 量程仅支持脉冲模式, 精度为典型值


    电压表指标




    电压测量精度

    		量程显示分辨率精度(1 年) ±(% 读数+偏置)
    ±200 V100 μV0.02% + 30 mV
    ±20 V10 μV0.02% + 2 mV
    ±6 V1 μV0.02% + 500 μV
    ±200 mV100 nV0.02% + 120 μV
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)


    电流表指标










    电流测量精度

    		量程显示分辨率精度(1 年) ±(% 读数+偏置)
    ±10 A110 μA0.4% + 25 mA
    ±3 A10 μA0.05% + 2 mA
    ±1.5 A1 μA0.02% + 500 μA
    ±150 mA100 nA0.02% + 25 μA
    ±15 mA10 nA0.02% + 6 μA
    ±1.5 mA1 nA0.02% + 250 nA
    ±150 μA100 pA0.02% + 25 nA
    ±15 μA10 pA0.02% + 3 nA
    ±1.5 μA21 pA0.03% + 450 pA
    ±150 nA2100 fA0.05% + 250 pA
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)


    1、10A量程仅支持脉冲模式,精度为典型值
    2、小电流测量，建议使用三同轴线缆连接：ForceHi接芯线，Guard接内屏蔽层，外屏蔽层接保护地，ForceLo接芯线，内屏蔽层不接，外屏蔽层接保护地，同轴线的额定绝缘电压不小于250V。

    电阻表指标（4 线）










    电阻测量精度

    		量程显示分辨率默认测量电流典型精度(1 年)
    ±(% 读数+偏置)
    1 Ω1 μΩ1.5 A0.073% +0.3334 mΩ
    10 Ω10 μΩ150 mA0.057% + 3.334 mΩ
    100 Ω100 μΩ15 mA0.08% + 33.34 mΩ
    1 kΩ1 mΩ1.5 mA0.057% + 333. 4 mΩ
    10 kΩ10 mΩ150 μA0.057% + 3.334 Ω
    100 kΩ100 mΩ15 μA0.06% + 33.34 Ω
    1 MΩ1 Ω1.5 μA0.06% + 333.4 Ω
    10 MΩ10 Ω0.15 μA0.35% + 3.334 kΩ
    100 MΩ100 Ω0.05 μA0.95% + 10 kΩ
    温度系数±(0.15 × 精度指标)/°C (0℃-18℃,28℃-50℃)
    手动电流源电阻测量（四线）总体误差=测量电压/电流源设定电流=电阻读数x(电压源量程的增益误差百分比+电流表量程的增益误差百分比+电流源量程偏置误差/设定电流)+(电压源量程偏置误差/设定电流值) 示例：电流源设定电流=1.5A 电压测量量程=6V 总体误差=(0.02%+0.02%+500μA/1.5A)+(500μV/1.5A) 0.073%+0.3334mΩ


    脉冲源指标（4线）

    最小可编程脉宽100 μs
    脉宽编程分辨率1 μs
    脉宽编程精度±10 μs
    脉宽抖动2 μs

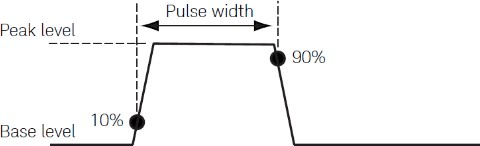

    脉冲宽度定义如下图所示，从 10 % 前沿到 90 % 后沿的时间



    脉冲技术指标最大电流限制最大脉冲宽度最大占空比
    10.15 A/200 VDC,无限制100%
    21.5 A/20 VDC,无限制100%
    33 A/6 VDC,无限制100%
    43 A/20 V1 ms10%
    510 A/6 V1 ms10%


    脉冲源上升时间（4 线）

    输出量程典型上升时间 1,3典型稳定时间 2,3测试负载



    电压源

    		200 V600 μs1.5 ms空载
    20 V200 μs360 μs空载
    6 V160 μs300 μs空载





    电流源

    		10 A140 μs320 μs满载
    3 A120 μs280 μs满载
    1.5 A120 μs280 μs满载
    150 mA120 μs280 μs满载
    15 mA120 μS280 μs满载
    1.5 mA120 μS280 μs满载


    1, 脉冲前沿从 10%到 90% 所需的时间。
    2, 脉冲达到距离最终值 1%的所需的时间。
    3, 电流源测试基于 6V 电压量程下测试，105%满量程钳位设定。

    I-V 输出能力




    输出建立时间


    输出


    量程

    		典型输出建立时间


    测试条件

    Fast 1,2Normal 1Slow1




    电压源

    		200 V<1.3 ms<1.5 ms<2.5 ms



    在开路负载条件下，达到距离最终值 0.1% 以内所需的时间。

    步进是范围 10% 至90%。

    20 V<300 μs<360 μs<1 ms
    6 V<150 μs<250 μs<1 ms
    200 mV<200 μs<250 μs<1 ms









    电流源

    		3 A<200 μs<280 μs<1.2 ms








    满载条件下，达到距离最终值0.1%以内(对于3A范围，为0.3%)所需的时间。

    步进是范围的10%至90%。6V电压量程，105%满量程钳位设定。


    1.5 A<200 μs<280 μs<1.2 ms
    150 mA<200 μs<280 μs<1.2 ms
    15 mA<200 μs<280 μs<1.2 ms
    1.5 mA<200 μs<280 μs<1.2 ms
    150 μA<250 μs<300 μs<1.2 ms
    15 μA<250 μs<1.2 ms<2 ms
    1.5 μA<600 μs<1.2 ms<5 ms
    150 nA<600 μs<5 ms<12 ms


    1、输出转换速率：Fast,Normal,Slow。
    2、Fast 模式在不同的量程或负载条件下输出可能会出现较大过冲，过冲敏感设备建议用 Slow 模式。

    采样率及 NPLC 设置


    配置方式配置范围
    NPLC0.00005 PLC ~ 10 PLC
    Sampling Rate5 sps ~ 1 Msps
