通道精密电源 / 测量单元 S2021H

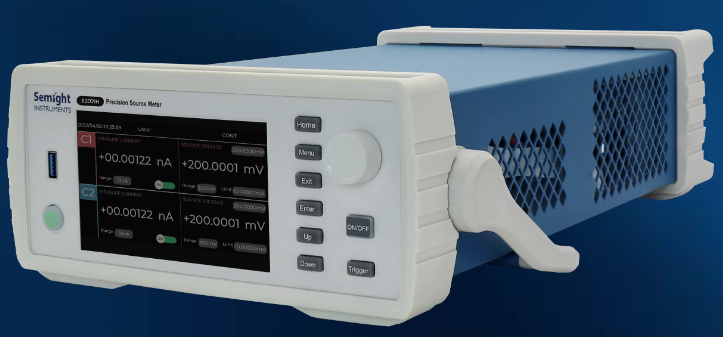

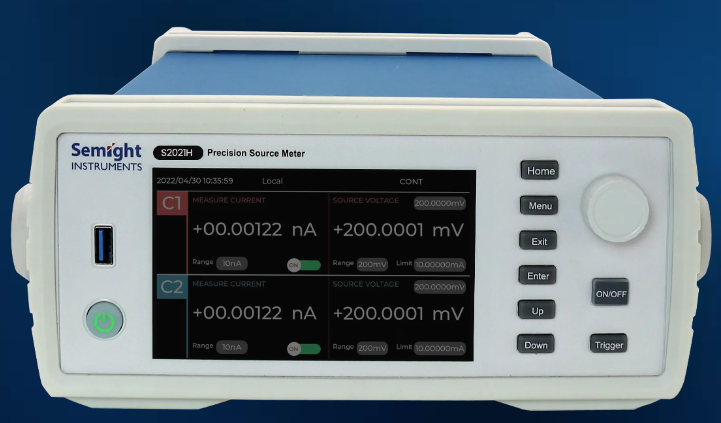

联讯仪器 S2021H 是一款紧凑且经济高效的 4 通道台式电源 / 测量单元（SMU），可同时输出并测量电压和电流，还配备了出色的彩色 LCD 图形用户界面（GUI）。
功能特点
高量程：具备 ±30 V、±500 mA（直流、脉冲）的输出量程，能满足多种测试场景对电压和电流的需求。
高分辨率：最小测量分辨率可达 100 pA/60 μV ，可实现高精度的测量，为微小信号的测量提供了保障。
高采样率：最高支持 500 k 的 ADC 采样率，能够快速获取测量数据，适用于对测量速度有要求的测试。
阈值触发：借助硬件高速 IO 实现阈值触发，便于输出测量值与用户系统进行高效交互，满足不同测试流程的控制需求。
性能指标
电压源指标：不同量程下，电压设置精度、分辨率、精度（1 年）、典型噪声（0.1Hz - 10Hz）、温度系数、输出功率、过冲、噪声（10Hz - 20MHz）等参数不同。例如，±30V 量程，设置分辨率 1mV，精度（1 年）为 0.03% + 4mV ，单通道最大输出功率 3W，四通道总功率最大 6W。
电流源指标：各量程的电流精度、设置分辨率、精度（1 年）、典型噪声（0.1Hz - 10Hz）、温度系数、输出功率、过冲等都有明确规定。500mA 量程仅支持 6V 电压量程。
电压表指标：规定了不同量程下的测量精度、测量分辨率、精度（1 年）及温度系数。如 ±30V 量程，测量分辨率 300μV，精度（1 年）0.03% + 4mV 。
电流表指标：不同量程的测量精度、测量分辨率、精度（1 年）、温度系数不同。500mA 量程仅支持 6V 电压量程，在计算精度时需考虑电压因素（公式中有 Vo 相关项）。
注意事项：仪表有潜在危险高压（±31.5V）输出到特定端子，使用前需做好安全防范措施，避免将 Guard 端子误接，防止损坏仪表；所有通道输出与大地电气隔离，但 CH1 - CH4 各通道输出共地（LO），CH5 - CH8 各通道输出共地（LO） 。
电压源指标
电压设置精度 | 量程 | 设置分辨率 | 精度(1年) ±(%读数+偏置) 【1】 | 典型噪声(有效值) 0.1 Hz-10 Hz |
±30 V【3】 | 1 mV | 0.03%+4 mV | 1000 μV | |
±6 V | 200 μV | 0.03%+1 mV | 100 μV | |
温度系数 | ±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃) | |||
通道【2】 | CH1-CH4 | |||
输出功率 | 单通道最大3W，四通道总功率最大6W | |||
过冲 | <±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试) | |||
噪声 10Hz-20MHz | <3 mVrms，6 V电压源，0.5 A电阻负载 | |||
[1]精度计算示例：测试6V量程1V输出的精度，则允差为：
[2]所有通道输出与大地电气隔离，但CH1-CH4各通道输出共地（LO），CH5-CH8各通道输出共地（LO）
[3]本仪表有潜在的危险高压(±31.5 V)输出到HI /Sense HI/Guard端子，为防止电击，在开机前必须做好相关的安全防范措施。请勿将Guard端子接到任何输出，包括短接到机箱地或是输出LO，否则会损坏仪表
电流源指标
电流精度 | 量程 | 设置分辨率 | 精度(1年) ±(%读数+偏置) | 典型噪声(有效值) 0.1Hz-10Hz |
±500 mA【4】 | 20 μA | 0.05% + 100 μA + Vo*25 μA | 10 μA | |
±100 mA | 4 μA | 0.05% + 10 μA+ Vo*5 μA | 1 μA | |
±10 mA | 400 nA | 0.05% + 5 μA + Vo*500 nA | 100 nA | |
±1 mA | 40 nA | 0.05% + 500 nA + Vo*50 nA | 10 nA | |
±100 μA | 4 nA | 0.05% + 50 nA + Vo*5 nA | 1 nA | |
±10 μA | 400 pA | 0.05% + 20 nA + Vo*500 pA | 150 pA | |
温度系数 | ±(0.15×精度指标)/℃(0℃-18℃，28℃-50℃) | |||
通道【5】 | CH1-CH4 | |||
输出功率 | 单通道最大3W，四通道总功率最大6W | |||
过冲 | <±0.1%(典型值，Normal，步进是范围的10%至90%，满量程点，电阻性负载测试) | |||
[4]500mA量程仅支持6V电压量程
[5]所有通道输出与大地电气隔离，但CH1-CH4各通道输出共地（LO），CH5-CH8各通道输出共地（LO）
电压表指标
电压表精度 | 量程 | 测量分辨率 | 精度（1年） ±（%电压+偏置） |
±30 V | 300 μV | 0.03%+4 mV | |
±6 V | 60 μV | 0.03%+1 mV | |
温度系数 | ±（0.15×精度指标）/℃（0℃-18℃，28℃-50℃） | ||
电流表指标
电流表精度 | 量程 | 测量分辨率 | 精度（1年） ±（%电流+偏置） |
±500 mA【6】 | 10 μA | 0.05% + 100 μA + Vo*25 μA | |
±100 mA | 1 μA | 0.05% + 10 μA+ Vo*5 μA | |
±10 mA | 100 nA | 0.05% + 5 μA + Vo*500 nA | |
±1 mA | 10 nA | 0.05% + 500 nA + Vo*50 nA | |
±100μA | 1 nA | 0.05% + 50 nA + Vo*5 nA | |
±10μA | 100 pA | 0.05% + 20 nA + Vo*500 pA | |
温度系数 | ±（0.15×精度指标）/℃（0℃-18℃，28℃-50℃） | ||
[6]500mA量程仅支持6V电压量程
