9kHz至8.5 GHz 实时频谱分析仪/接收机
100 kHz至6.3/8.5 GHz 模拟信号源（选件）
100MHz分析带宽，300GHz/s扫速，FPGA信号处理
1GHz相位噪声低至 -120dBc/Hz @10kHz
1GHz DANL低至 -169dBm/Hz
轻至168克（不含外壳），142x54x16mm，功耗8~11W
使用新一代高兼容性API接口（HTRA API）与SAStudio4应用程序
支持ARM与x86处理器，支持linux与windows操作系统
支持-20℃/-40℃至70℃工作温度（选件）
内置OCXO（选件），温飘≤0.15ppm
USB3.0/2.0 Type-C 接口
SAM-80是一款基于USB3.0/2.0接口与高速FPGA信号处理的超紧凑型多合一探头，集实时频谱仪与接收机于一体。射频前端包含完整的前置放大器、衰减器、预选滤波器、后置放大器。可输出标准频谱、数字IQ流、检波功率(零扫宽)、实时频谱。体积、重量、功耗针对现场及嵌入式应用高度优化。提供新一代高兼容性API接口，可实现高效的二次开发，用户代码兼容其他海得科技设备，可实现快速硬件迁移。SAM-80具有比SAM-60 M3更高的射频频率、改善的DANL与相位噪声、支持采样率可设置(选件)与内置OCXO(选件)。
SAM-80为接收机、频谱监测、便捷射频测试提供了尤为灵活的解决方案。提供标准频谱分析、数字IQ流、检波分析及实时频谱分析4种工作模块式，同时具备良好的射频与信号处理性能，内置基于FPGA的后端数字处理系统以加速相关数字信号处理。基干FPGA的数字信号处理有效降低了设备对后端处理器的性能要求。即使在性能受限的低功耗x86或ARM处理器平台上，仍然可以部署SAM-80设备，并实现良好的工作效能。SAM-80提供了对Linux操作系统与Windows操作系统的支持。
产品概要
9kHz至8.5 GHz 实时频谱分析仪/接收机
100 kHz至6.3/8.5 GHz 模拟信号源（选件）
100MHz分析带宽，300GHz/s扫速，FPGA信号处理
1GHz相位噪声低至 -120dBc/Hz @10kHz
1GHz DANL低至 -169dBm/Hz
轻至168克（不含外壳），142x54x16mm，功耗8~11W
使用新一代高兼容性API接口（HTRA API）与SAStudio4应用程序
支持ARM与x86处理器，支持linux与windows操作系统
支持-20℃/-40℃至70℃工作温度（选件）
内置OCXO（选件），温飘≤0.15ppm
USB3.0/2.0 Type-C 接口
| SAM-80技术指标*(典型值) | ||||
| 本指标测试基于 硬件版本：0 API:0.55.12 FPGA:0.55.2 MCU:0.55.9 SAS4:1.55.61 | ||||
| 频率 | ||||
| 频率范围 | 9kHz~8.5GHz | |||
| 初始频率精度 | <1 ppm,支持程序手动修正 | |||
| 参考时钟 | 内部或外部，程控切换 内部TCXO老化<1ppm/年，温漂<1ppm;内部OCXO(选件),温漂<0.15ppm | |||
| GNSS驯 服 | 支持由外置GNSS组件(选件)对内置参考时钟进行驯服与重标定 | |||
| 频谱纯度 | ||||
| 单边带相位噪声 | 同时适用于TCXO与OCXO | |||
| 载波频率 | 500MHz | 1GHz | 3GHz | 8.5GHz |
| 1kHz | -114.3 | -110.3 | -102.5 | -92.6 |
| 10kHz | -124.5 | -120.0 | -110.5 | -100.3 |
| 100kHz | -124.6 | -120.1 | -110.7 | -100.2 |
| 1MHz | -133.5 | -131.4 | -123.3 | -116.0 |
| 剩余响应(杂散抑制开) dBm RBW=1kHz,正峰值检波 | 频率范围 | R.L.=0 dBm | R.L.=-20 dBm | R.L.=-50 dBm |
| 100kHz~100MHz | <-101 | <-107 | <-127 | |
| 100MHz~6.3GHz | <-87 | <-106 | <-115 | |
| 6.3GHz~8.5GHz | <-83 | <-96 | <-117 | |
| 剩余响应(杂散抑制关) | 100kHz~100MHz | <-87 | <-102 | <-123 |
| 100MHz~6.3GHz | <-76 | <-91 | <-113 | |
| 6.3GHz~8.5GHz | <-81 | <-94 | <-115 | |
| 镜频抑制 | >90dBc(杂散抑制开启),35dBc(杂散抑制关闭，典型值) | |||
| 本振相关杂散 | <-65dBc(偏离中心频率+/-(N/M)*125MHz,N、M=1,2,3,4,5…) | |||
| 信号处理 | ||||
| 分析带宽 | 最大100 MHz,1抽取 | |||
| IQ数据 | 标配125MSPS。支持120MSPS-125MSPS程序可调(选件),1Hz步进 FPGA支持1,2,4,8,16,32,64,128,256,512,1024,2048,4096抽取 | |||
| 存储深度 | 内置存储器深度为128MBytes | |||
| 当数据生成速率小于总线带宽时支持连续不间断存储，存储深度仅取决于硬盘容量 | ||||
| 外触发响应 | 最高响应频度500次/秒 | |||
| 模拟中频输出 | 不支持 | |||
| 幅度 | ||||
| 最大毁损输入功率(连续 波 ) | 26dBm | 30MHz~8.5GHz且预放关闭(参考电平≥0dBm) | ||
| 10dBm | 100 kHz~30MHz或预放开启(参考电平<0dBm) | |||
| 最大直流电压 | +/-15 VDC | |||
| 显示范围 | DANL~26 dBm | |||
| 电平精度 | +/-1.5 dB | |||
| 中频带内平坦度 | +/-1.75dB(100MHz模拟中频带宽) | |||
| 参考电平(R.L.) | -50dBm~23dBm | |||||||
| 射频前置放大器 | 可设置为自动开启或强制关闭 | |||||||
| 输入端口驻波比(VSWR) | <1.7:1 | 30 MHz~8.5 GHz(R.L.≥10dBm) | ||||||
| <2.0:1 | 30 MHz~8.5 GHz(R.L.≥0dBm) | |||||||
| <2.5:1 | 30 MHz~8.5GHz(R.L.≥-40 dBm) | |||||||
| 显示平均噪声电平(DANL) dBm/Hz RB W=10kHzRMS检波 | 频率范围 | R.L.=0 dBm (IFGainGrade=3) | R.L.=-20 dBm (IFGainGrade=3) | R.L.=-50 dBm (IFGainGrade=3) | ||||
| 9kHz~1MHz | -134.1 | -139.8 | -162.3 | |||||
| 1MHz~100MHz | -134.2 | -151.9 | -166.0 | |||||
| 1GHz | -135.4 | -150.4 | -166.4 | |||||
| 100MHz~3.0GHz | -135.7 | -150.9 | -167.2 | |||||
| 3.0GHz~6.3GHz | -133.3 | -145.6 | -164.4 | |||||
| 6.3GHz~7.5GHz | -127.5 | -139.9 | -160.5 | |||||
| 7.5GHz~8.5GHz | -120.8 | -134.3 | -154.9 | |||||
| 标准频谱分析迹线设置 | ||||||||
| 检波方式 | 取样、正峰值、负峰值、RMS、平均最大功率 | |||||||
| 分辨率带宽(RBW) | 0.1Hz~10MHz | |||||||
| 视频带宽(VBW) | 0.1Hz~10MHz | |||||||
| 迹线功能 | 清除写入_采样、清除写入_正峰值、清除写入_负峰值、清除写入_平均、最大保持、最 大保持、最小保持、平均 | |||||||
| 数据图表 | SAStudio4软件中提供常规频谱、瀑布图、历史迹线 | |||||||
| 扫频速率-标准频谱分析 | 310.3 GHz/s | 自 动 | RBW≥250 kHz,B-Nuttall窗，杂散抑制=Standard | |||||
| 150.2 GHz/s | 自 动 | RBW≥250 kHz,B-Nuttall窗，杂散抑制=Enhanced | ||||||
| 38.7 GHz/s | 自 动 | RBW=30 kHz,B-Nuttall窗，杂散抑制=Enhanced | ||||||
| 1.8 GHz/s | 自 动 | RBW=1kHz,B-Nuttall窗，杂散抑制=Enhanced | ||||||
| 检波分析/零扫宽 | ||||||||
| 最高时间分辨率 | 8ns | |||||||
| 最大分析带宽 | 100MHz | |||||||
| 迹线检波 | 取样、正峰值、负峰值、RMS、 平均最大功率 | |||||||
| 实时频谱分析 | ||||||||
| FPGA实现的可变点数 FFT分析引擎，支持帧率压缩、迹线检波 FFT帧之间严格无空隙也无交叠 (overlap) | ||||||||
| FFT刷新率=10^9ns/(N*D*8ns);POl=2*N*D*8ns | ||||||||
| FFT 分析 | N 为 FFT 点数(2048、1024、512、256、128、64、32),D 为抽取倍数(1、2、4、8…) | |||||||
| 典型设置 FFT 刷新率 POI | ||||||||
| N=2048,D=1 61035 次/秒 32.768us N=32,D=1 3,906,250 次/秒 0.512us | ||||||||
| 实时分析带宽 | 100 MHz | |||||||
| 窗函数 | B-Nuttall,FlatTop | |||||||
| 分辨率带宽 | 14.73MHz-3.59kHz(FlatTop 窗);7.81MHz~1.90kHz(B-Nuttall); 每种窗13个档位 0.75dB | |||||||
| 幅度分辨率 | ||||||||
| 简易信号源(选件) | ||||||
| 频率范围 | 100kHz~6.3GHz,10 Hz步进 | |||||
| 功率范围 | -50dBm~0dBm,0.25 dB步进 | |||||
| 输出端口驻波比(VSWR) | <2.0:1 | 30 MHz~6.3GHz | ||||
| 非谐波杂散 | <-50dBc | |||||
| 谐波 | 100kHz~30MHz | 30 MHz~1.6GHz | 1.6GHz~3GHz | 3 GHz~3.2GHz | 3 GHz~8.5 GHz | |
| 二次谐波 | <-10 dBc | <-10 dBc | <-20 dBc | <-20 dBc | <-20 dBc | |
| 三次及三次以上 | <-10 dBc | <-10 dBc | <-20 dBc | <-20 dBc | <-20 dBc | |
| 至接收机的信号泄漏 | 100 kH7~30MHz | >90dBc | ||||
| 30MHz~3GHz | >80dBc | |||||
| 3GHz~6.3GHz | >70dBc | |||||
| 6.3GHz~8.5GHz | >60dBc | |||||
| 通用规格 | ||||||

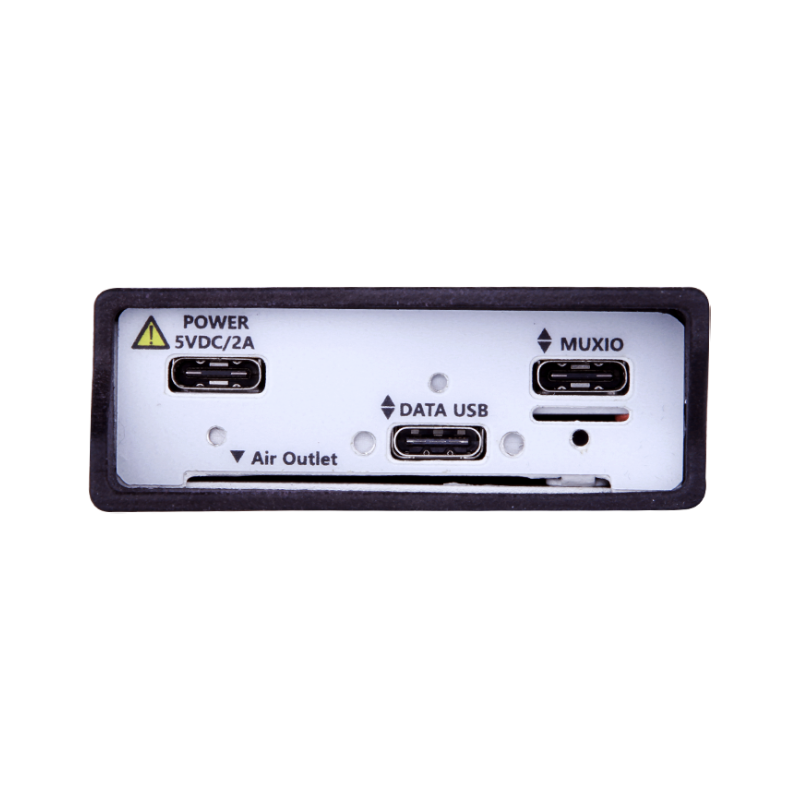

| 输入输出 | 电源 | Type-C(1),供电专用口，请提供5V2A峰值供电能力 允许电压范围4.75~5.25V,纹波小于200mVpp | ||||
| 数据 | Type-C(2),USB3.0 (USB2.0可用但带宽受限) | |||||

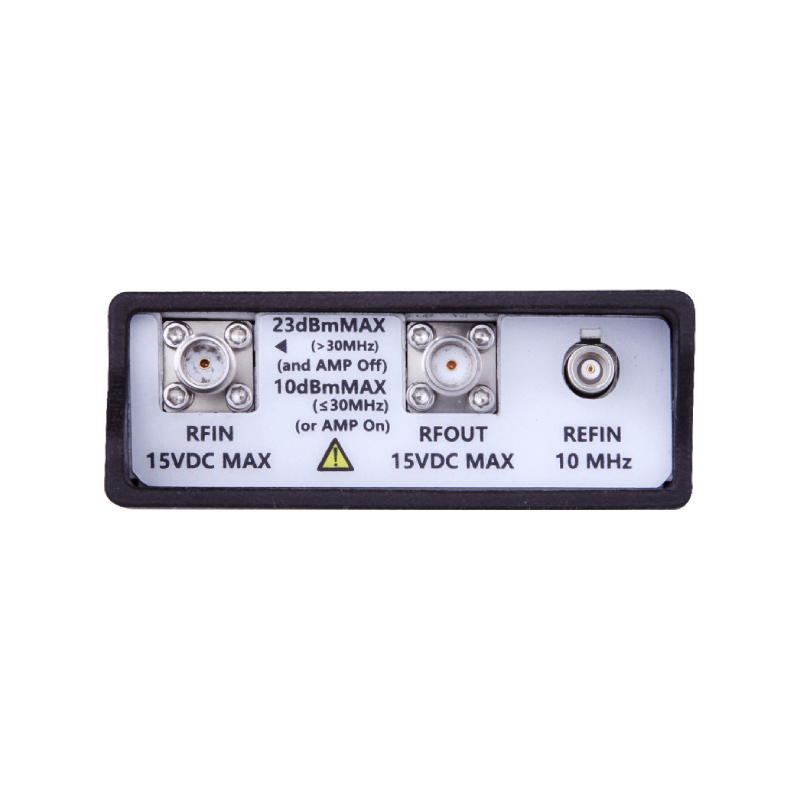

| 射频输入 | SMA(F), 输入阻抗50Ω | |||||
| 外参考时钟输入 | MCX (F),幅度≥1.5Vpp,输入阻抗330 Ω | |||||
| 外参考时钟输出 | 不支持 | |||||
| 外触发输入 | 集成于MUXIO(Type-C型),3.3V CMOS,输入阻抗为高阻 | |||||
| 外触发输出 | 集成于MUXIO(Type-C型),3.3V CMOS | |||||
| 模拟中频输出 | 不支持 | |||||
| 功耗 | 峰值功耗11W,典型功耗8W~11W,电源端口(5V2A Max),数据端口(5V1A Max) | |||||
| 工作温度 (环境温度/内核温度) | 0~50℃ /0~70℃(标准温度等级) | |||||
| -20~65℃/-20~85℃(扩展温度等级选件)(不含塑料外壳与风机) | ||||||
| -40~65℃/-40~85℃(宽温温度等级选件)(不含塑料外壳与风机) | ||||||
| 存储温度(环境温度) | -20~70℃ | |||||
| -40~85℃(扩展温度等级与宽温温度选件)(不含塑料外壳与风机 | ||||||
| 尺寸(深*宽*高)与重量 | 142x54x16mm,168g(不含保护壳及结构配件，含接头长度) 156x62x22mm 296g (包含保护壳及结构配件，含接头长度) | |||||
| 包装附件 | 闪存盘*1,USB数据线*2,电源适配器*1 | |||||
| 指标典型值适用于以下条件：(1)开机预热20min (2)环境温度25℃(系统温度50℃) (3)标准频谱分析模式-杂散抑制增强开启 (4)100MHz 分析带宽与IFGainGrade=3(5) 用户需提供必要的散热条件保证设备环境温度与内核温度同时位于额定范围内 | ||||||
南京海得逻捷信息科技有限公司
销售经理：15150588607潘经理（微信同号）
售后服务：13851804317李工
公司固话：025-8330-5049
服务邮箱：support@harogic.com
| 代号 | 选件 | 说明 |
| 01 | 内置OCXO参考时钟(硬件) | |
| 02 | 内置简易模拟信号源功能(硬件) | 提供100kHz至6.3GHz单音信号输出 |
| 03 | 可变ADC采样率 | 提供可变的ADC采样率，增加0.3W的整机功耗 |
| 10 | MUXIO IO扩展板(配件) | 将Mux¹o接口转极为多个MMcX与板至线连接器，便于能发 |
| 11 | 外置GNSS(配件) | 接较至MUX10的标准GNSS模块 |
| 12 | 外置较高精度GNSS(配件) | 接驳至MUXIO的较高精度GNSS模块 |
| 1工2 | 外置GNSS驯服的OCXO参考时钟(配件) | 提供GNSS 驯服的参考时钟与1PPS,增加1.1W的整机功耗 |
| 20 | 扩展温度等级(硬件) | 20~65°℃ /-20~85°℃(扩展温度等级选件 |
| 21 | 宽温温度等级(硬件) | -40~65℃/-40~85℃(宽温温度等级选件) |
