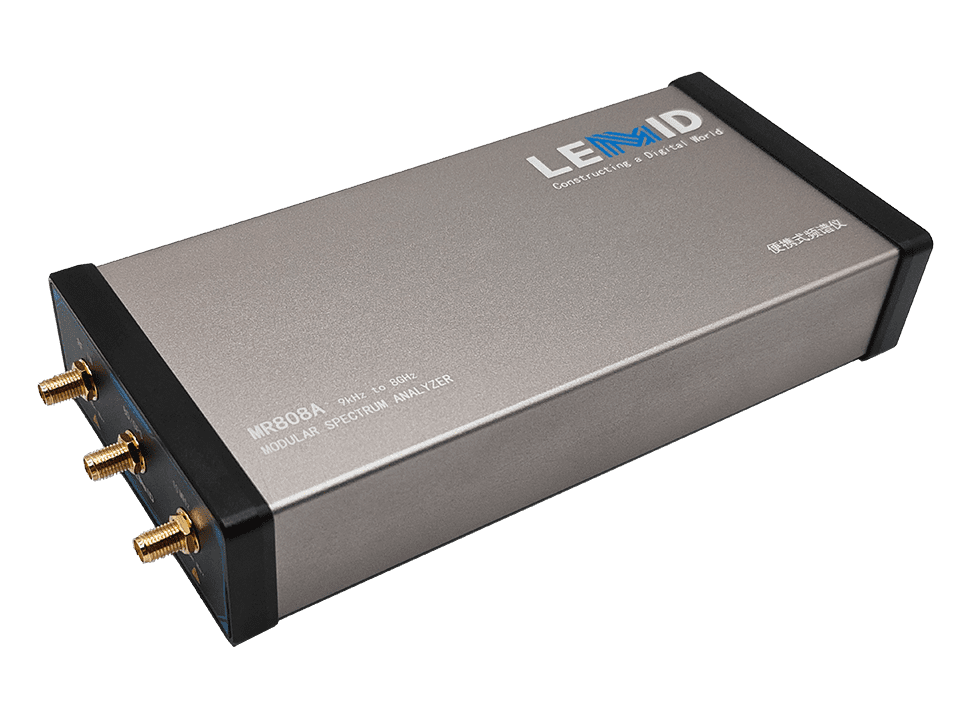

频率范围9kHz~8GHz；
可调数字中频带宽，最大40MHz全景中频显示；
全景扫描速度高达80GHz/s，便于快速设置和发现；
具备全景扫描、频段扫描、列表扫描和固定频点监测功能；
具备AM/FM/LSB/USB/CW等多种音频解调模式；
支持多目标音频解调和场强测量，并提供模拟音频流接口；
具备AM/FM调制分析能力，满足标准ITU测量需求；
信号存储回放，便于瞬态信号的监测、处理和定位；
I/Q数据流记录，存储带宽最高至40MHz，实时存储深度高达4Gb；
支持GPS/BD时间同步功能，数据时间戳准确度优于40ns；
完善的SDK开发包和API文档，用户可以根据需求灵活的进行二次开发；
LAN 接口，用于远程控制和数据输出；
功耗低、重量轻和体积小巧的特点，适合系统集成和安装；
9kHz至8.5 GHz 实时频谱分析仪/接收机100 kHz至6.3/8.5 GHz 模拟信号源（选件）100MHz分析带宽，300GHz/s扫速，FPGA信号处理1GHz相位噪声低至 -120dBc/Hz @10kHz1GHz DANL低至 -169dBm/Hz轻至168克（不含外壳），142x54x16mm，功耗8~11W使用新一代高兼容性API接口（HTRA API）与SAStudio4应用程序支持ARM与x86处理器，支持linux与windows操作系统支持-20℃/-40℃至70℃工作温度（选件）内置OCXO（选件），温飘≤0.15ppmUSB3.0/2.0 Type-C 接口
同厂商产品
1Hz至4.4GHz · 内置前置放大器 · 0.25dB 测量接收精度 · 2W 功耗
9kHz至6GHz · 27MHz 瞬时带宽 · 140MB/s 数据流 · 纯 USB 供电
100kHz至43.5GHz · USB 3.0 · 110dB 动态范围 · 1THz/s 扫描 · 可选 IF 输出
BB60D 9kHz至6GHz实时频谱分析仪|Signal Hound (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
Signal Hound

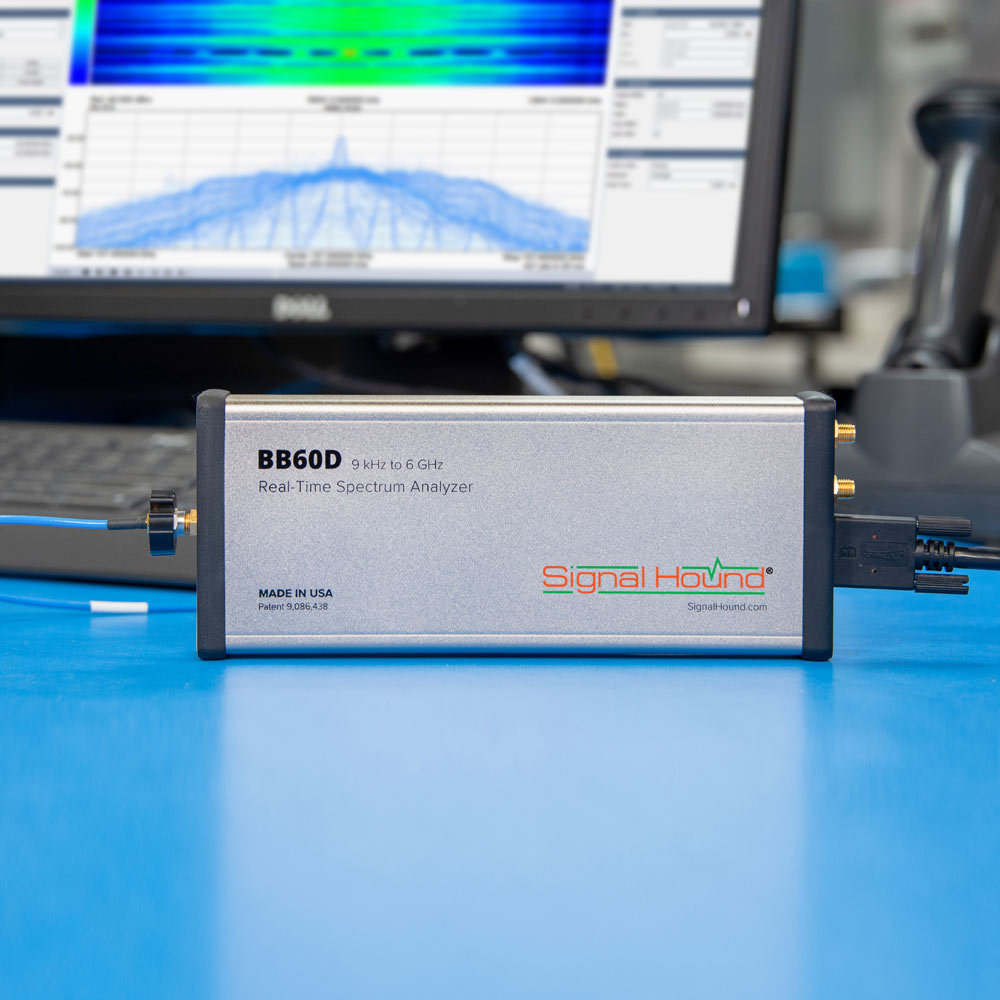

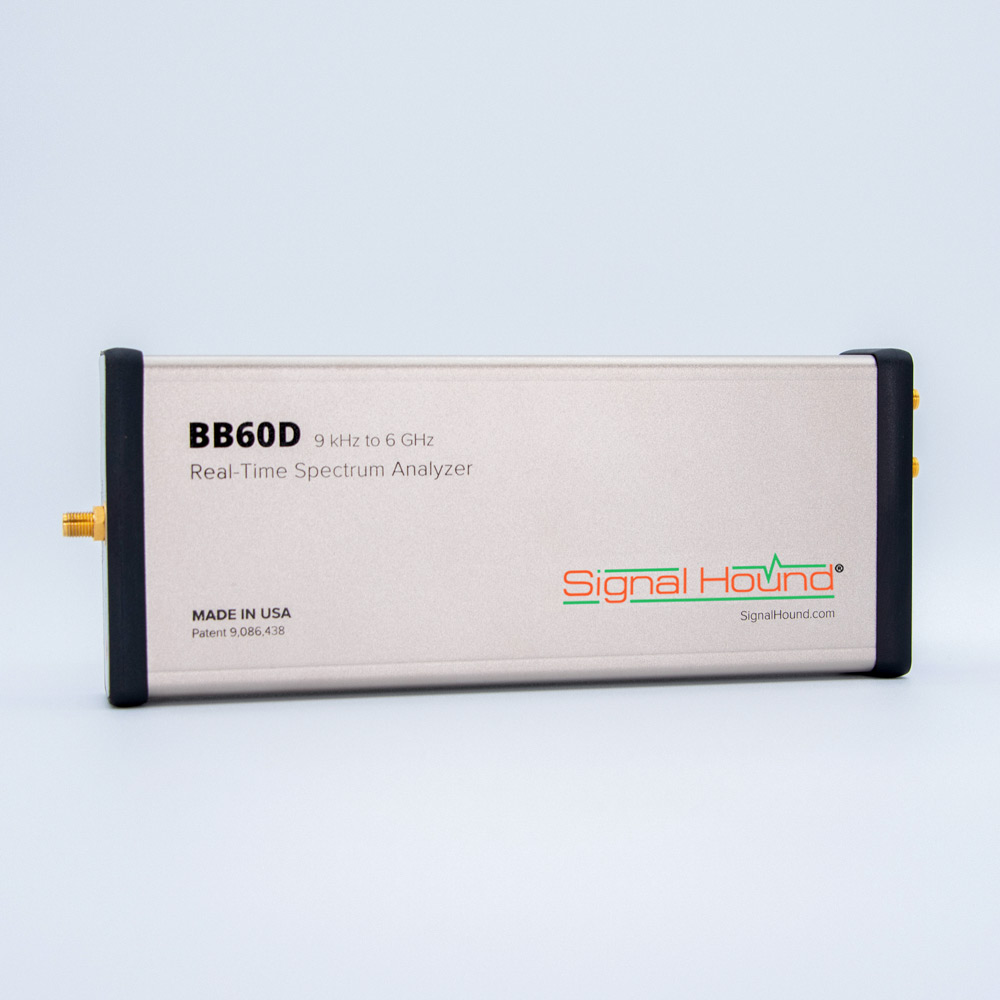

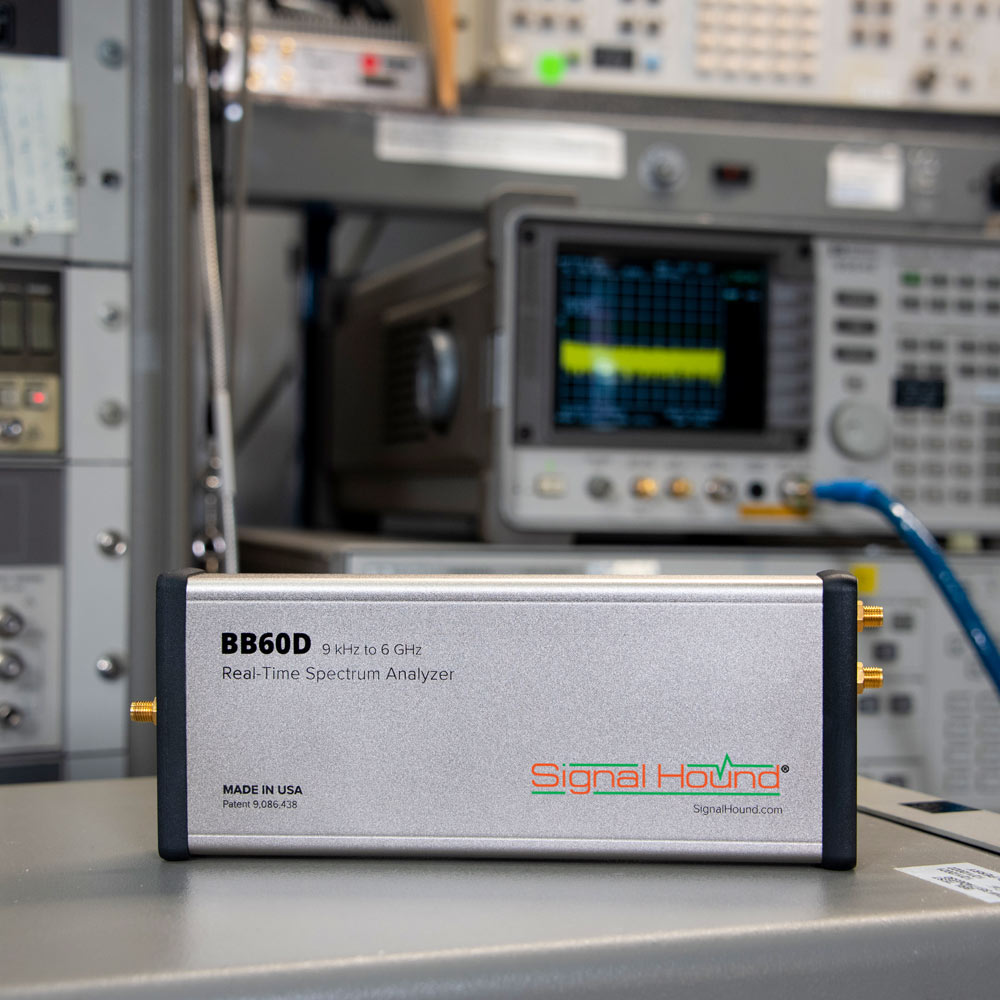

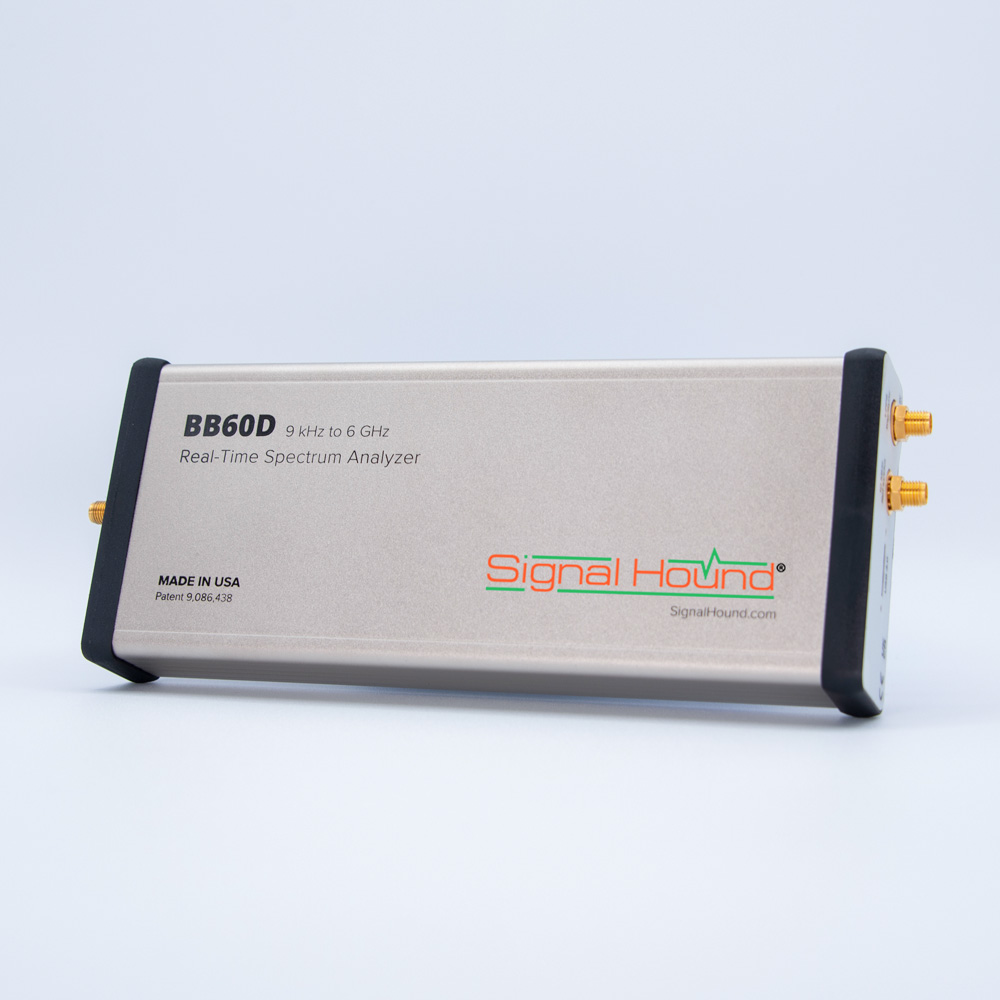

BB60D 实时频谱分析仪与射频记录仪
9kHz至6GHz · 27MHz 瞬时带宽 · 24GHz/s 扫描 · 动态范围比 BB60C 高 10dB
产品简介
BB60D 是 BB60 系列的最新一档：同样的 9kHz 至 6GHz 调谐范围与 27MHz 瞬时带宽，但动态范围比 BB60C 提高了 10dB，并增加了 130MHz 至 6GHz 的亚倍频程预选器。
它每秒向 PC 推送 140MB 数字化射频数据，扫描速度 24GHz/s；
配一块持续写速 250MB/s 以上的硬盘，就能当射频记录仪用——每秒 8000 万个中频样点或 4000 万个 I/Q 样点落盘。
用一台 0.5kg 的 USB 盒子，在密集信号环境里把强信号旁边的弱信号挑出来，同时把整段频谱录下来事后复盘。
核心参数
• 频率范围：9kHz至6GHz
• 瞬时带宽：27MHz
• 扫描速度：24GHz/s
• 动态范围：-158dBm 至 +10dBm
• RBW：10Hz至10MHz
• 亚倍频程预选器：130MHz至6GHz
• 相位噪声：-117dBc/Hz（1GHz 载波、1MHz 偏移）
• 数据流：140MB/s（USB 3.0）
• 功耗：6W（典型）
• 重量：0.50kg
功能特性
• 比 BB60C 多 10dB 动态范围：参考电平设在 -30dBm 时仍能看到 DANL 底噪，强邻道信号不再把弱信号压掉，密集频谱环境下的检出能力是这一档的核心升级。
• 内置 130MHz 至 6GHz 亚倍频程预选器：BB60 系列此前没有预选器，BB60D 补上后混频杂散压到 -50dBc，短波与 VHF/UHF 频段的杂散抑制明显改善。
• 27MHz 瞬时带宽的实时分析
140MB/s 的数据流配合自带 API，每秒可执行最多 120 万个 FFT 谱或 3.2 亿个 FFT 点，
实时概率显示、CCDF 等分析在 PC 侧完成。
• 可当射频记录仪：持续写速 250MB/s 的硬盘即可把 8000 万中频样点/秒或 4000 万 I/Q 样点/秒落盘，用于事后复盘干扰事件或构建信号样本库。
• 24GHz/s 扫描速度：6GHz 全频段扫一遍约 250ms，适合宽频段普查与快速排查。
• 1PPS GPS 输入：支持 1PPS 输入做 ±50ns 时间戳，多台设备同时记录时可以对时间轴。
• 体积与功耗：219mm × 81mm × 30mm、0.5kg、6W，可长期挂在机箱内或随笔记本外场使用。
应用场景
• 通用射频测试与产线测试：扫描速度与 I/Q 流式输出适合节拍紧凑的自动化测试。
• EMC 预兼容测试：预选器与动态范围改善后，辐射发射预测试的余量更充裕。
• 相位噪声与 EVM 表征：低相噪本振配合实时分析，用于振荡器相噪与发射机 EVM 测量。
• 频谱监测与干扰排查：长时间守候记录 + GPS 时间戳，用于干扰源定位与频谱态势记录。
• WiFi / 蓝牙 / 物联网信号分析：27MHz 带宽覆盖单信道 WiFi 与蓝牙跳频，配合实时概率显示观察突发。
• 天线方向图与信道测量：配合信号源完成信道探测与天线方向图测量。
资源下载
以上内容与指标均取自Signal Hound（SIGNAL HOUND）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
Signal Hound · onetest 仪器资源库
Signal Hound
BB60D 实时频谱分析仪与射频记录仪 详细指标
9kHz至6GHz · 27MHz 瞬时带宽 · 24GHz/s 扫描 · 动态范围比 BB60C 高 10dB
详细指标
下表取自 Signal Hound 官方 BB60D 数据手册（2023 年 5 月版）。厂商标注为生产规格（Production Specifications）。
频率与带宽
• 频率范围：9kHz至6GHz
• 瞬时带宽：27MHz
• 校准流式 I/Q 带宽：最高 27MHz 可选
• RBW 范围：10Hz至10MHz
• 亚倍频程预选器：130MHz至6GHz
扫描速度与噪声
• 扫描速度：24GHz/s
• DANL（9kHz至500kHz）：-140dBm/Hz
• DANL（500kHz至30MHz）：-154dBm/Hz
• DANL（30MHz至6GHz）：-158dBm/Hz +1.0dB/GHz
线性度
• IP2（100kHz至30MHz）：+55dBm
• IP2（30MHz至130MHz）：+36dBm
• IP2（130MHz至6GHz）：+55dBm
• IP3：+10dBm
幅度精度与残余响应
• 幅度精度（+10dBm 至 DANL）：±2dB（Flat-Top 窗）
• 残余响应（500kHz至6GHz，参考电平≤-30dBm）：-120dBm
• 混频杂散（9kHz至6GHz）：-50dBc
• LO 泄漏：≤-80dBm
• VSWR：<1.4（典型）
相位噪声（1GHz 载波）
• 单边带相位噪声
| 偏移 | dBc/Hz |
| 100Hz | -80 |
| 1kHz | -90 |
| 1MHz | -117 |
• 说明：官方数据手册仅标注上述三个偏移点，10kHz／100kHz 偏移未单独给出
时基与同步
• 时基准确度：±1ppm/年
• 同步：1PPS GPS 输入，±50ns 时间戳
环境与物理
• 工作温度（标准型）：0°C至+65°C
• 工作温度（Option 1）：-40°C至+65°C
• 尺寸：219mm × 81mm × 30mm
• 重量：0.50kg（1.10 磅）
• 功耗：6W（典型）

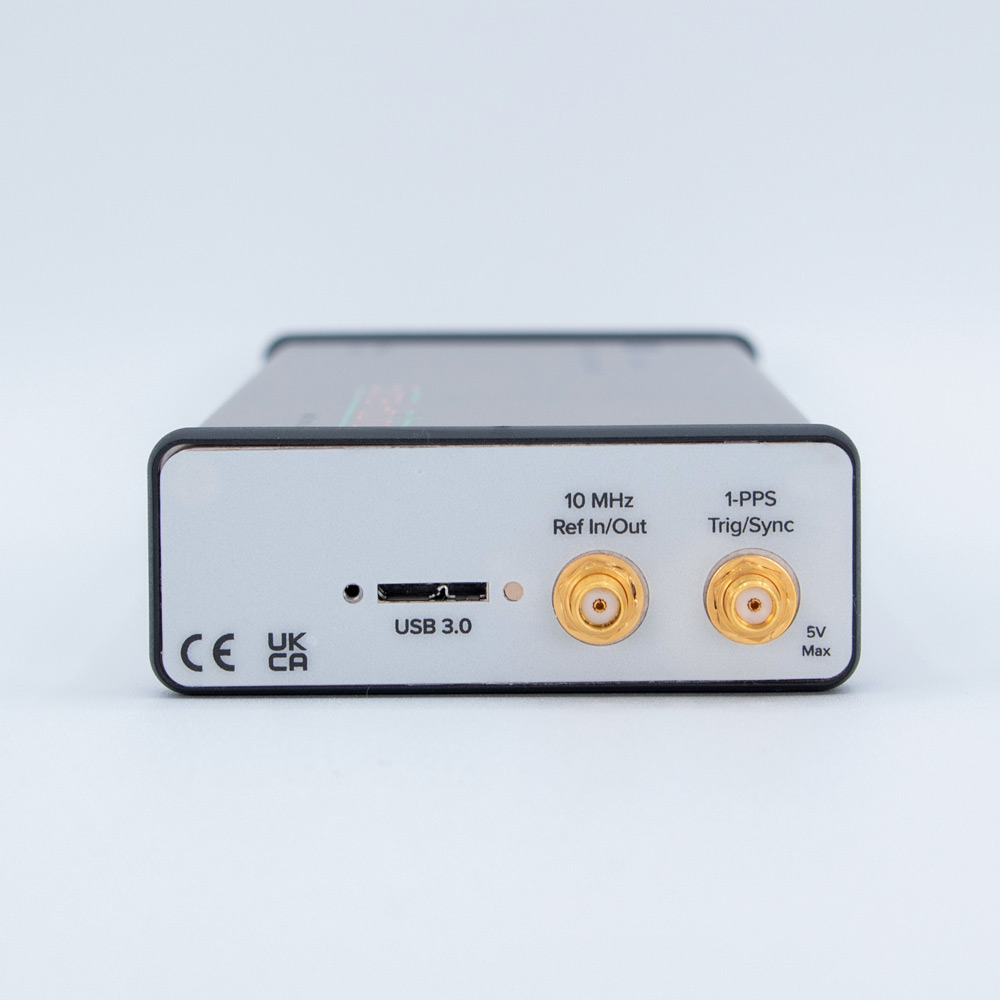

接口与系统要求
• 数据接口：USB 3.0
• 数据吞吐：140MB/s
• 操作系统：Windows 或 Linux，x86_64 架构
• 记录要求：硬盘持续写速 ≥250MB/s
型号与选件
• 标准型：工作温度 0°C至+65°C
• Option 1：工作温度 -40°C至+65°C
资源下载
以上规格取自 Signal Hound 官网 BB60D 产品页与官方数据手册（Signal-Hound-BB60D-Data-Sheet，2023 年 5 月版）。
