MT1000A Network Master Pro (以太网 / FC / OTN / SDH / OTDR 测试仪)|安立 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
光纤 I&M
紧凑、电池供电且易于使用的 Anritsu MT1000A 在坚固耐用的现场便携式包装中提供了安装和维护通信网络所需的一切。这款轻巧的仪器通过易于使用的 GUI 和清晰的摘要简化了收集和解释数据的艰巨任务，使任何技能水平的用户都能充分发挥仪器的潜力。
该MT1000A是一款多功能测试仪，可配置一系列传输测试功能和 OTDR 模块，以确保您拥有当前所需的工具以及未来技术的可扩展性——所有这些都可现场升级。
验证光纤安装是否正确，光纤损耗特性是否在指定预算范围内

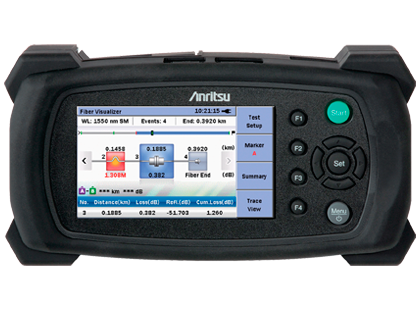

Fiber Visualizer 通过易于阅读的结果图形摘要简化了测试
能够在图形摘要和传统 OTDR 跟踪之间切换
专用测试模式简化了操作
高分辨率和动态范围确保快速、彻底的光纤评估
智能分析软件可识别问题接头、连接器甚至大弯头
使用单个设备测试多个波长
一键式PDF报告生成
标准功率计和光源
可视故障定位器选件
使用可选的连接器检测显微镜验证光纤端面状况（灰尘、划痕）和清洁度
运输设备安装和性能测试
MT1000A传输模块使用由IEEE、MEF和ITU-T标准机构驱动的行业公认的基准测试应用程序，在直观、易于使用的图形界面中提供强大的以太网/IP客户端服务验证。它支持从 10Mbps 到 100Gbps 的电气和光纤以太网/IP 行业标准接口，在可扩展的平台中根据您的网络需求进行配置。网络主站可以生成、监控、捕获和报告各种以太网/IP 客户端服务，包括语音、数据和视频服务。还支持以太网、IP、MPLS 和 PBB-TE 数据包传输以及基于电路的传输。Network Master 使您能够随着网络的增长和业务需求而发展，让您对以太网/IP 客户端服务性能充满信心。
多合一运输测试仪
支持从 10 Mbps 到 100 Gbps 的速度
支持当前（以太网、eCPRI/IEEE1914.3/CPRI/OBSAI、OTN、光纤通道）和传统（SONET/SDH）技术 全套以太网基准测试 RFC2544、Y.1564 RFC6349
在所有速率下同时进行双端口测量
WLAN*/蓝牙*/LAN连接
PDF、CSV 和 XML 格式的测试报告
一体化便携式测试仪，具有出色的可扩展性和可操作性，适用于10 / 100G测试
一体化设计支持5G基站接口eCPRI / RoE吞吐量和延迟测量以及高精度时间同步测试。
各种模块
OTDR Module （2波长，3波长，4波长）
传输模块 （10G）
适用于光纤检查和数据通信测试的一体化便携式测试仪
9 英寸彩色触控屏，操作简便
Linux 操作系统提供快速启动和稳定、无病毒的运行
简单直观的 GUI
简单的设置、测试、结果三个窗口操作
模块化设计，可现场安装模块和选件，可最大限度地提高您的投资
WiFi/蓝牙/局域网连接
通过 VNC 进行长期远程连续测试
全面、可定制的报告生成
OTDR和100G传输模块可同时安装
特征
多合一现场传输测试仪 – 支持从 10 Mbps 到 100 Gbps 的测试
城域网和核心网OTN安装与维护
运营商级以太网安装和故障排除
移动回程安装和验证
移动前传安装和验证
强大的存储区域网络 （SAN） 测试
快速简便地测试SDH/SONET网络
测试映射到 OTN 的客户端信号
简单直观的 GUI
所有速率的双端口
WLAN/蓝牙/LAN连接**
PDF、CSV 和 XML 报告生成，用于记录测试结果
远程操作 （VNC）、专用远程 GUI 软件和远程控制（脚本）
光纤连接器检测
描述
重新定义传输测试
当今的通信网络变得越来越复杂，领先的网络运营商在其城域网和移动回程网络中安装了OTN、MPLS-TP和以太网等新技术，并在移动前传中安装了eCPRI/IEEE1914.3/CPRI/OBSAI 网络。在某些情况下，运营商还必须支持光纤通道链路，同时仍保持 SDH/SONET 等传统技术的运行。Network Master Pro MT1000A将这些网络测试要求引入便携式设备，重新定义了未来测试平台的方向，使其成为现场测试的理想工具。
一体化现场传输测试仪
设计紧凑、电池供电的 MT1000A 简单易用，内置 10G 多速率模块 MU100010A1 或 100G 多速率模块 MU100011A，并在一款便携式测试仪中集成了安装和维护 10 Mbps 至 100 Gbps 通讯网络所需的全部功能。
城域网和核心网 OTN 安装和维护
高达 OTU4 的 OTN，包括以太网映射、CPRI、光纤通道、SDH/SONET 客户端信号、多级映射和 FEC (前向纠错)
OTN 新功能的测试和验证：ODU0 和 ODUflex
电信级以太网安装和故障排除
高达 100 GigE 的以太网，包括 RFC 2544、RFC 6349 和 Y.1564 测试
高达 100 GigE 的以太网 OAM
高达 10 Gbps 的 MPLS-TP 和 PBB
移动回程安装和验证
高达 25 GigE 的同步以太网 (ITU-T G.826x)
时间/位相误差测量 (ITU-T G.8265.1, ITU-T G.8275.1) (使用高性能 GNSS 规律振荡器MU100090B)
移动前传安装和验证
速率高达 100 Gbps 的eCPRI/ IEEE1914.3 测试
速率高达 24.3302 Gbps 的 CPRI 测试
速率高达 6 Gbps 的 OBSAI 测试
功能强大的存储区域网络 (SAN) 测试
25G的以太网
高达 16 Gbps 的光纤通道
快速轻松的 SDH/SONET 网络测试
高达 STM-64/OC-192 的 SDH/SONET
光连接器检查和报告，确保网络质量
基于 IEC61300-3-35 的 PASS/FAIL
客户端信号的 OTN 测试
MT1000A 是一款功能强大的完整工具集，可用于测试 OTN 信号。 它支持 OTN 级别上整体信号的完整误码率 (BER) 测试，以及至以太网、CPRI、光纤通道和映射到 OTN 信号的 SDH/SONET 客户端信号的所有线路测试。
自动化测试可减少现场工作量
MT1000A内置自动测试功能，无需PC等外部控制器。测试是自动化的，通过加载包含测试过程和通过/失败评估条件的预先提供的场景文件来创建测试报告。详情请点击这里
简单易用
MT1000A 小巧轻便，方便携带，使网络现场测试变得更为轻松。 服务工程师可以直接在带有简单易懂标识和图形符号的 9 英寸彩色显示屏上解读被测试网络的数据。 此外，GUI 可轻松实现在设备性能最高的情况下配置和运行设备。
支持所有传输速度的双端口
通过使用一个设备同时测试两条线路，减少测试时间
实时运行双向故障排除
特征
移动网络 I&M
移动前传和回传 - 光损耗、反射率和 ORL 测量
混合单模光纤 （1310 nm/1550 nm）、多模光纤 （850 nm/1300 nm） 型号
3 波长单模光纤型号（1310 nm/1550 nm/1625 nm、1310 nm/1550 nm/1650 nm）
一体式OTDR、光源、光功率计、可见光源（可选）
用于高精度事件检测的多脉冲测量
CPRI/OBSAI测量，同时安装多速率模块MU100010A1/MU100011A
根据 IEC 61300-3-35 通过/失败进行光纤连接器检查
易于使用，易于报告
使用光纤展示台功能进行图形摘要和通过/失败评估
直观的触摸屏操作
一键式，全面的PDF报告生成
核心网和城域网远程 I&M
轻松测试100公里或更远的长光纤
三种单模光纤 （1310 nm/1550 nm） 型号：标准、增强型、高性能
3波长单模光纤（1310nm/1550nm/1625nm）型号：高性能
自动文件命名/文件保存和快速数据采集可缩短测试时间
用于电缆安装的施工 OTDR 模式：自动测试多波长的多根光纤
FTTx 和 PON I&M
使用多达 1×128 个计数分配器轻松测试 PON 网络
用于高分路器损耗测量和高分辨率测试的多脉冲测量
按尺寸识别分路器，具有单独的通过/失败
描述
安装复杂的移动网络
随着智能手机和平板电脑等移动设备在世界各地迅速普及，这些使用 SNS、视频流的设备使数据流量呈现爆炸式增长。 虽然移动网络基站采用各种不同的方法配置，但天线无线电部分均通过通用接口 CPRI/OBSAI 以光纤实现 BBU 与 RRH 的连接。 随着移动网络环境的日益发展，对光纤故障探测与传输质量测试的需求也越来越多。 而在网络测试专家 MT1000A 中安装 10G 多速率模块 MU100010A1 和 OTDR 模块 MU100020A/21A/22A/23A，就能实现一体化光纤故障探测和传输质量测试。
利用 MU100020A/21A/22A/23A，通过过度的光反射，可探测出光缆连接处有刮损或污垢的连接器就是故障位置，从而实现移动光纤网络的故障探测与故障排除。 此外，通过光纤可视器功能实现使用方便、轻松报告的测试，还能极大地提高工作效率。
OTDR 模块应用
一般来说，根据光纤测量的环境，OTDR 测量需要距离范围、脉冲宽度、测量时间等多项设置。 这就让一般情况下不使用 OTDR 的技术人员感到非常困难。 对一个光电路执行通过/未通过评估来获取报告时，一个简单且直观的 GUI 是提高工作效率的关键。
MU100020A/21A/22A/23A 的操作很简单，它采用三种应用测量模式：Standard OTDR 测量、FTTA 测量、Construction测量和 OLTS 测量。
Standard OTDR 测量
OTDR 测量结果显示为一条轨迹，显示光纤长度、损失和反射大小，并在光纤可视器屏幕上显示分析结果报告。
事件图标显示每个连接器、接片和远端的特性。
通过/未通过评估基于用户可设置阈值
用户可针对每个事件设置任意阈值。 只要预先设定工程设计手册中规定的通过/未通过评估设置，那么测量结束时，就可轻松地看出所测量的光纤损耗状态。
FTTA 测量
移动前传 FTTA 一般安装长度约为几百米的相对较短光纤。 在此类测量环境中，不同运营商在不同条件下进行的测量通常会在之后的数据处理中出现不一致问题。
在 FTTA 测量中，由于事先确定了光纤安装测量条件，所以不论是谁执行测量，始终都在相同的条件下进行。
与 OTDR 测量功能类似，每次测量结果都可以在跟踪与光纤可视器屏幕上分析。
Construction 测量
该“建构模式”简化了安装工作，在铺设多核光纤电缆时尤其有用。 通过利用项目数据（光纤的数量、文件名等）和测量条件等预设的自动化操作可以排除工作失误，从而促使有效地测量多核光纤电缆。
OLTS 测量
在测量光物理层时，第一项基础测量就是使用光源和功率计进行的损耗测量。 当内置光源和功率计为标配时，MU100020A/21A/22A/23A 便可被用作一个光损耗测试仪 (OLTS)此外，测量结果可以根据测试仪阈值，由各数据的通过/未通过评估的损耗表来管理。
规格
OTDR 成员 MU100020A
| 选项 | MU100020A-020 | MU100020A-021 | MU100020A-022 |
|---|---|---|---|
| 波长 | 1310 nm/1550 nm ±25 nm | ||
| 光纤类型 | 单模光纤 （SMF） 10 μm/125 μm ITU-T G.652 | ||
| 脉冲宽度 | 3、10、20、50、100、200、500、1000、2000、4000、10000、20000 ns | ||
| 动态范围 | 39分贝/37.5分贝 | 42分贝/41分贝 | 46分贝/46分贝 25 dB/25 dB（脉冲宽度：100 ns） |
| 死区 （菲涅耳） （IOR = 1.500000） | ≤80 厘米（标准） | ||
| 死区 （反向散射）（ IOR = 1.500000） | ≤3.8 米/4.3 米 |
OTDR MU100021A
| 选项 | MU100021A-021 | |
|---|---|---|
| 波长 | 1310 nm/1550 nm ±25 nm | 850纳米/1300米±30毫米 |
| 光纤类型 | 单模光纤 （SMF） 10 μm/125 μm ITU-T G.652 | GI 纤维 62.5 μm/125 μm |
| 脉冲宽度 | 3、10、20、50、100、200、500、1000、2000、4000、10000、20000 ns | 850 nm： 1310 nm： |
| 动态范围 | 42分贝/41分贝 | 29分贝/28分贝 |
| 死区 （菲涅耳） （IOR = 1.500000） | ≤80 厘米（标准） | |
| 死区 （反向散射）（ IOR = 1.500000） | ≤3.8 米/4.3 米 | ≤4.0米/5.0米 |
OTDR 成员 MU100022A
| 选项 | MU100022A-022 |
|---|---|
| 波长 | 1310 纳米/1550 纳米/1625 纳米 ±25 纳米 |
| 光纤类型 | 单模光纤 （SMF） 10 μm/125 μm ITU-T G.652 |
| 脉冲宽度 | 3、10、20、50、100、200、500、1000、2000、4000、10000、20000 ns |
| 动态范围 | 46 dB/46 dB/44 dB 25 dB/25 dB/23 dB（脉冲宽度：100 ns） |
| 死区 （菲涅耳） （IOR = 1.500000） | ≤80 厘米（标准） |
| 死区 （反向散射）（ IOR = 1.500000） | ≤3.8米/4.3米/4.8米 |
OTDR MU100023A
| 选项 | MU100023A-021 |
|---|---|
| 波长 | 1310 nm/1550 nm ±25 nm 1645 nm 至 1655 nm |
| 光纤类型 | 单模光纤 （SMF） 10 μm/125 μm ITU-T G.652 |
| 脉冲宽度 | 3、10、20、50、100、200、500、1000、2000、4000、10000、20000 ns |
| 动态范围 | 42分贝/41分贝/35分贝 |
| 死区 （菲涅耳） （IOR = 1.500000） | ≤80 厘米（标准） |
| 死区 （反向散射）（ IOR = 1.500000） | ≤5.0米/5.5米/6.5米 |
