同惠电子 · 常州同惠电子股份有限公司
TH66750-40-10 可编程双向回馈式大功率直流电源
功率 0-5kW / 0-10kW / 0-15kW · 电压 0-80V / 0-200V · 电流 0-120A / 0-240A / 0-360A / …
产品简介
TH66000系列融合了两个设备，在3U的体积内集成了一台电源和一台负载。在源模式时，为一台独立且具有强大功能的电源，输出功率；在汇模式时，为一台独立的回馈式负载，吸收功率同时将能量高效洁净的返回至电网。TH66000系列具有标准的双象限功能。
核心参数
• 额定输出 （电源模式） / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输出 （电源模式） / 电压：0-80V / 0-200V
• 额定输出 （电源模式） / 电流：0-120A / 0-240A / 0-360A / 0-70A / 0-140A / 0-210A
• 额定输入 （负载模式） / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入 （负载模式） / 电压：0-80V / 0-200V
• 额定输入 （负载模式） / 电流：0-120A / 0-240A / 0-360A / 0-70A / 0-140A / 0-210A
• 负载调整率 *1 / 电压：≤0.05%FS
• 负载调整率 *1 / 电流：≤0.15%FS
• 负载调整率 *1 / 功率：≤0.75%FS
功能与特点

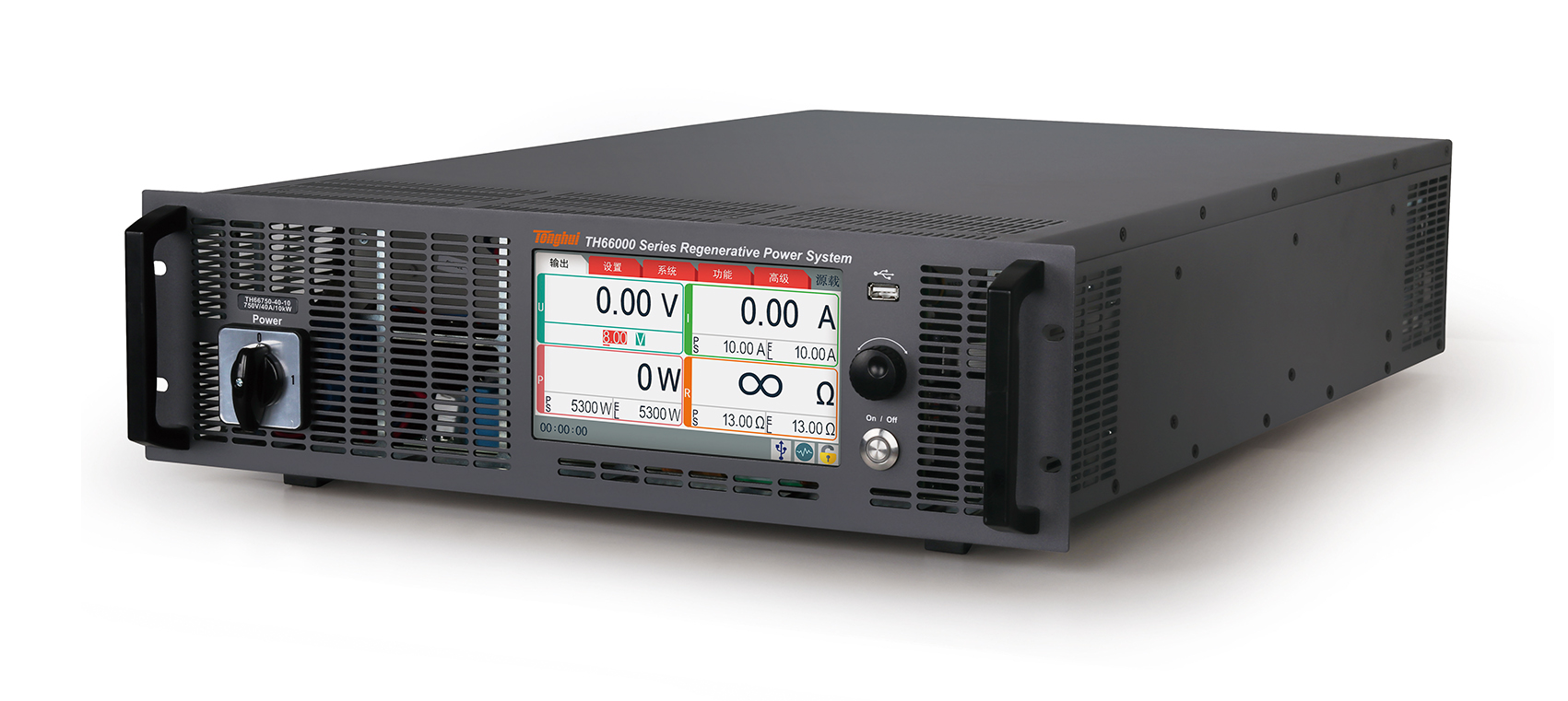

TH66000系列均采用3U标准机架高度及19英寸机架宽度设计，功率密度更高，更方便客户集成及组件测试系统。
TH66000系列支持主从模式并机，功率最大可扩展至480kW,主动均流功能可保证每台仪器均未工作在最大功率状态；内置函数发生器，内置多种波形模板及编辑任意波形，并可以通过USB接口导入LIST生成波形。
TH66000系列采用7寸TFT电容触摸屏，独特的人际交互体验对操作者更友好；7寸空间让显示信息更丰富、设置参数更方便；双32位CPU及FPGA芯片架构，保证仪器输出及用户响应更及时；同时自带丰富的测量功能；因此是一台高可靠性、高效设置及测量的仪器。
TH66000系列产品广泛应用于大功率电池、汽车电子、绿色能源、高速测试等多个领域。
A. 宽范围输出
宽范围电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求。电源的电压与电流的输出受极限功率的限制，减少输出电流可获得更高的电压或者通过减少输出电压可以获得更大的输出电流，因此要比传统的“矩阵”电源更加灵活。如图所示：
图：宽范围电源较于普通电源具有更宽的输出电压、电流范围，单型号电源可满足客户多规格产品的测试需求
B. 双向电源
TH66000系列双向回馈式大功率直流电源既可以作为源输出（正向电流），又可以作为载吸收（反向电流），且无论在电源模式还是负载模式，都具有CV、CC、CR、CP操作，适用于电动汽车用电机、控制器、电动汽车动力总成系统等领域产品测试。
TH66000系列双向回馈式大功率直流电源输出和吸收电流时可快速无缝切换，有效避免电压或电流过冲，适用于电池、电池封装以及电池保护板等储能设备测试
图：TH66000系列双向回馈式大功率直流电源输出和吸收电流时可快速无缝切换，有效避免电压或电流过冲，适用于电池
C. 回馈式能量吸收
TH66000系列双向回馈式大功率直流电源具有回馈式能量吸收功能，高达93%的能量回馈效率，可将电能直接返回用电网络后直接利用，而非普通电源一样直接以热能消耗，大大降低了用户的用电成本。
由于其直接电能反馈的特点，避免了热能消耗带来的仪器大体积、大热量，以及为散发热量而使用空调或其他制冷系统带来的费用支出；同时也减少了噪音，避免了制冷过程中产生的温室气体或有害气体对环境造成危害。
回馈式特点带来的另一个好处是，单机可以以小体积实现大功率（3U高度标准尺寸功率可达15kW），从而大大节省了安放仪器所需的体积。
图：回馈式特点带来的另一个好处是，单机可以以小体积实现大功率（3U高度标准尺寸功率可达15kW），从而大大节省了
D. 主从模式并机，扩展输出
由于单机输出最大支持360A，功率最大支持15kW，对于更大功率或电流输出，需要将多台相同型号仪器并机输出。

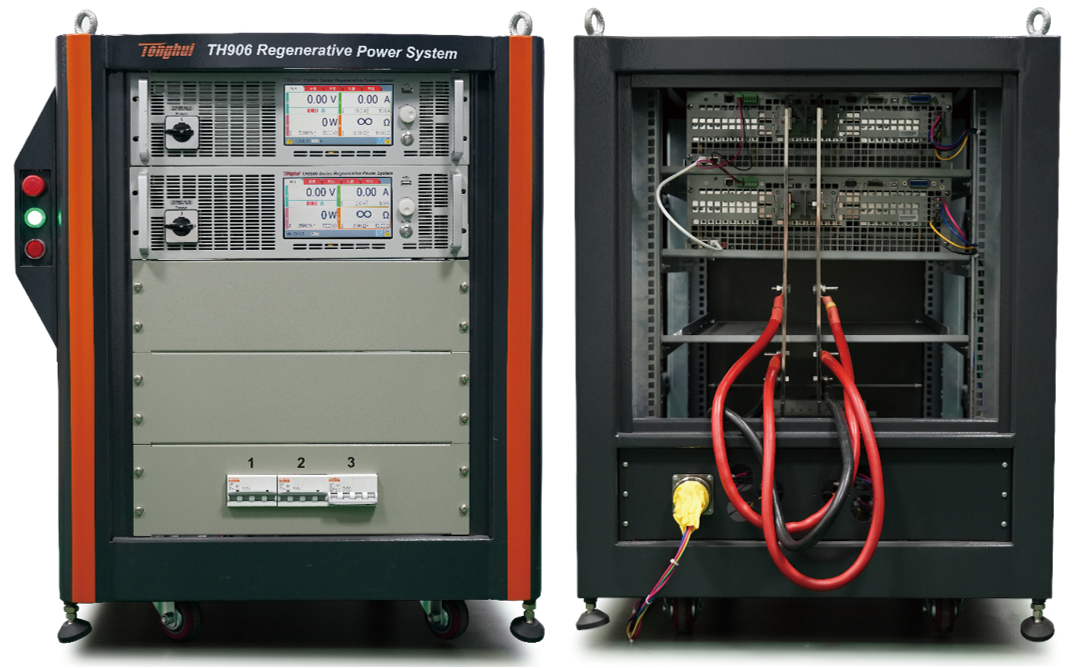

TH66000系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，从而可通过主机控制所有从机，此时整个并机系统可看作单台仪器操作。
图：TH66000系列支持以主机、从机模式并机，若多台仪器并机时，需将其中一台设定为主机，其余仪器均设定为从机，
主从模式并机支持1台主机、最多15台从机，合计16台。
图：主从模式并机支持1台主机、最多15台从机，合计16台
E. 数据记录功能、定时功能
在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯。
图：在测试产品过程中，通常需要将产品测量参数实时记录，用于产品质量分析或测试结果回溯
TH66000 系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率、电阻等记录至缓存，并将测试结果自动保存至外接U盘上，保存文件格式为CSV。
图：TH66000 系列内置的数据记录功能支持以时间间隔、设定记录数或定时方式，将仪器当前测量的电压、电流、功率
定时功能支持以倒计时方式切断仪器输出/输入。
F. 内置函数发生器
TH66000系列内置了真实函数发生器，应用于输出电压或输出电流。

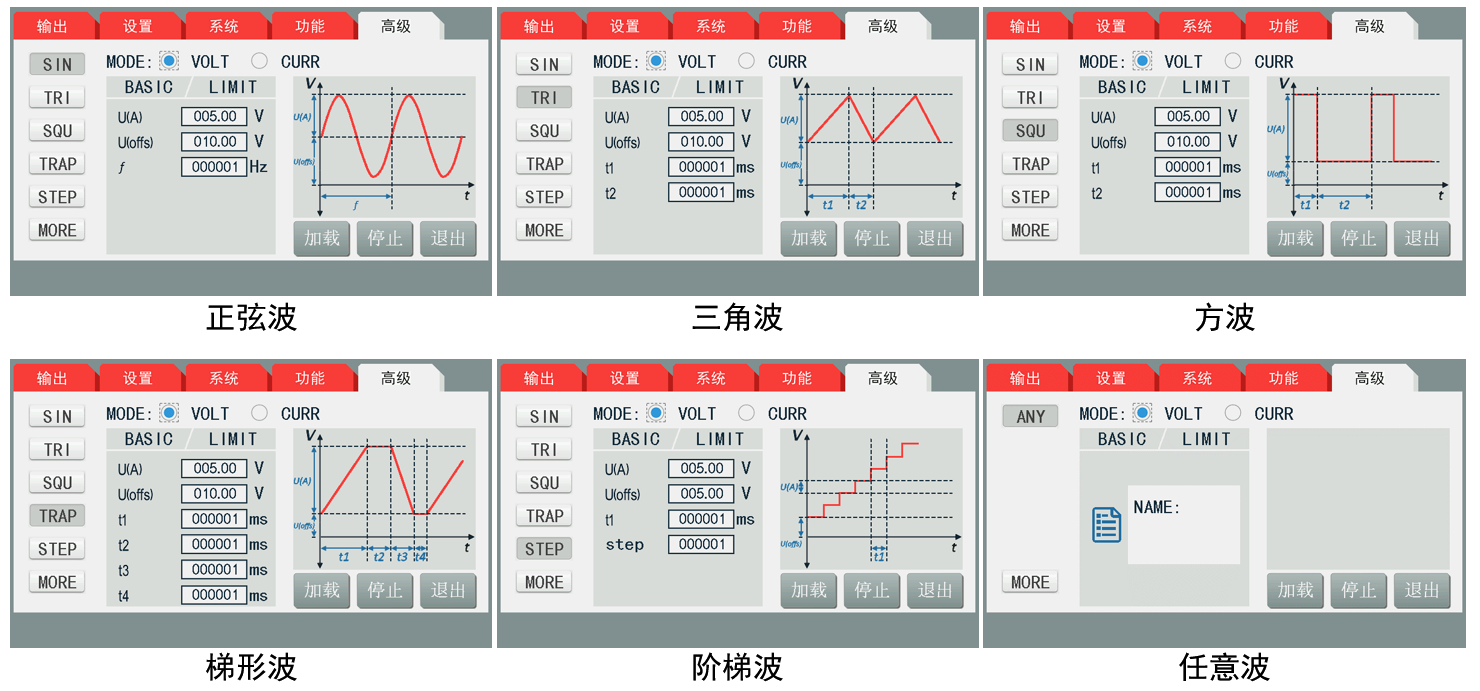

仪器内置了正弦波、三角波、方波、梯形波等标准波形，可随时调用并输出。
仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试。生成的函数信号和序列可存储至U盘，方便调用。
图：仪器支持测试序列或任意信号发生器生成更复杂的函数信号，这些函数信号可分成99组序列，用于研发和产品的测试
G. 高级功能：列表测试
TH66000系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行。
图：TH66000系列高级功能支持列表测试，对于需要复杂的测试步骤，可通过列表测试序列进行
列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信号发生器调用。
图：列表测试支持源/载电压、源电流、载电流及时间设置，最多可设置99组测试序列，测试序列可生成任意波文件供函数信
H. 高级功能：电池测试

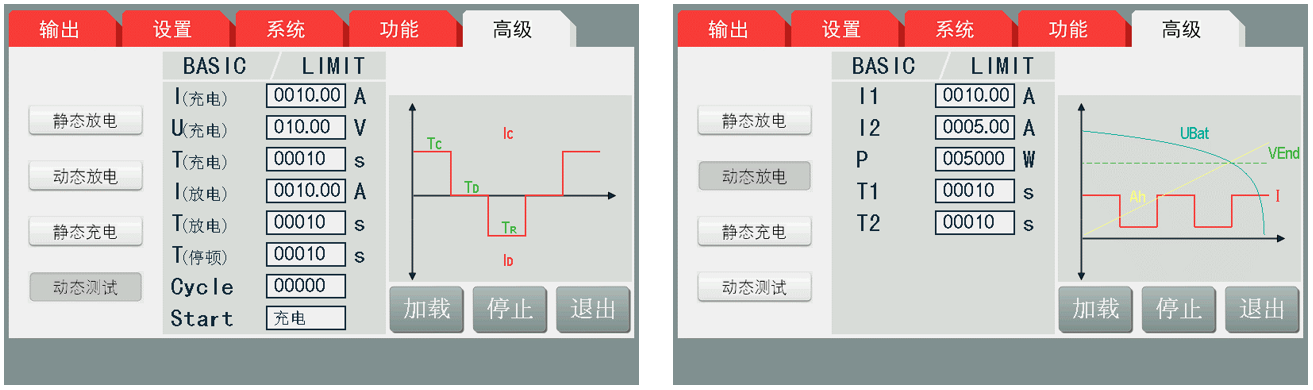

TH66000系列高级功能支持电池或超级电容测试，集成了2种测试方法。
图：TH66000系列高级功能支持电池或超级电容测试，集成了2种测试方法

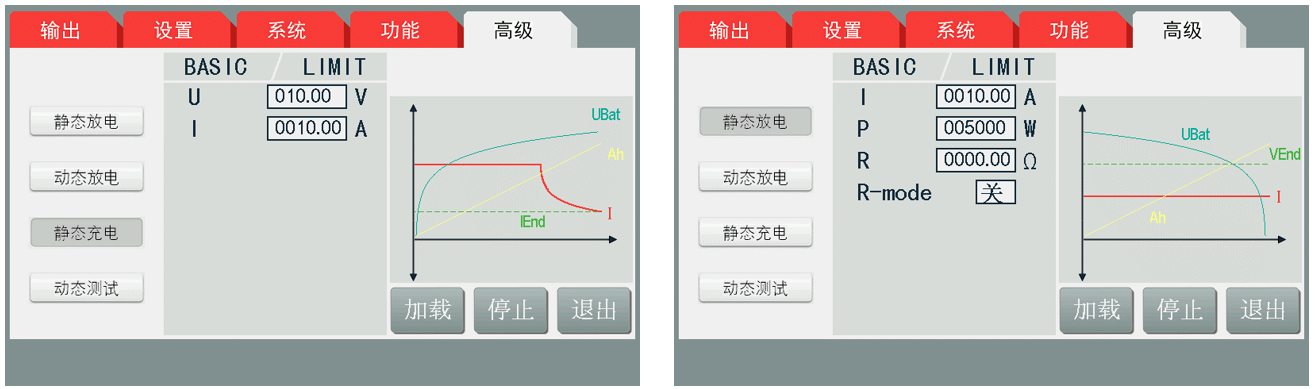

静态测试充、放电，测试充电及放电过程以及容量
图：静态测试充、放电，测试充电及放电过程以及容量
图：静态测试充、放电，测试充电及放电过程以及容量
I. 高级功能： PV 测试
TH66000系列高级功能支持光伏PV测试功能，简易测试光伏面板PV功能。
图：TH66000系列高级功能支持光伏PV测试功能，简易测试光伏面板PV功能
简易PV测试相对简单，仅需设置Uoc(开路电压)、Isc(短路电流)、Umpp(最大功率点的电压)以及Impp(最大功率点的电流)。
图：简易PV测试相对简单，仅需设置Uoc(开路电压)、Isc(短路电流)、Umpp(最大功率点的电压)以及Imp
加载运行后可载界面任意时刻改动光照值,即能得到对应的输出值。
图：加载运行后可载界面任意时刻改动光照值,即能得到对应的输出值
J. 高级功能： MPPT 最大功率点追踪测试
由于光伏简易PV测试功能过于简单，无法自动追踪光伏最大功率点，TH66000系列提供了高级MPPT功能，可自动追踪光伏的最大功率点。
图：由于光伏简易PV测试功能过于简单，无法自动追踪光伏最大功率点，TH66000系列提供了高级MPPT功能，可自
1. MPPT1：查找最大功率点，查找到后停止
图：1. MPPT1：查找最大功率点，查找到后停止
2. MPPT2：快速查找最大功率点，查找到后根据设置值实时追踪最大功率点
图：2. MPPT2：快速查找最大功率点，查找到后根据设置值实时追踪最大功率点
3. MPPT3：根据输入的最大功率点实时追踪最大功率点
图：3. MPPT3：根据输入的最大功率点实时追踪最大功率点
4. MPPT4：读取U盘中的相关.CSV文件查找客户设定值中的最大功率点
图：4. MPPT4：读取U盘中的相关.CSV文件查找客户设定值中的最大功率点
图：4. MPPT4：读取U盘中的相关.CSV文件查找客户设定值中的最大功率点
典型应用
• 研发和设计验证通用测试
• 新能源：太阳能电池，新动力汽车，电动自行车
• 生产线工作台常规测试、维修
• 自动化设备集成测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH66750-40-10 可编程双向回馈式大功率直流电源 详细指标页
onetest仪器资源库 · 同惠电子 TH66750-40-10 可编程双向回馈式大功率直流电源
同惠电子 · 常州同惠电子股份有限公司
TH66750-40-10 可编程双向回馈式大功率直流电源 · 详细指标
功率 0-5kW / 0-10kW / 0-15kW · 电压 0-80V / 0-200V · 电流 0-120A / 0-240A / 0-360A / …
产品简介
TH66000系列融合了两个设备，在3U的体积内集成了一台电源和一台负载。在源模式时，为一台独立且具有强大功能的电源，输出功率；在汇模式时，为一台独立的回馈式负载，吸收功率同时将能量高效洁净的返回至电网。TH66000系列具有标准的双象限功能。
TH66000系列均采用3U标准机架高度及19英寸机架宽度设计，功率密度更高，更方便客户集成及组件测试系统。
本页按官方规格资料分组收录 TH66750-40-10 可编程双向回馈式大功率直流电源 的全部关键技术指标；产品定位、特性与应用场景请见 TH66750-40-10 产品介绍页。
技术指标
测量范围与精度
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1%FS
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2%FS
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1%FS
• 设定值精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.2%FS / ≤0.1% FS
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2%FS
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1%FS
• 回读值精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 设定精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电压：≤0.1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 电流：≤0.2% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 功率：≤1% FS
• 回读精度 12 月 (25 ℃ ±5 ℃) / 内阻：≤最大阻值的 1%±1% 最大电流
输出与驱动
• 额定输出 （电源模式） / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输出 （电源模式） / 电压：0-80V / 0-200V
• 额定输出 （电源模式） / 电流：0-120A / 0-240A / 0-360A / 0-70A / 0-140A / 0-210A
• 额定输出 （电源模式） / 内阻：0.02-25Ω / 0.01-13Ω / 0.006-10Ω / 0.1-150Ω / 0.05-75Ω / 0.033-50Ω
• 额定输入 （负载模式） / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入 （负载模式） / 电压：0-80V / 0-200V
• 额定输入 （负载模式） / 电流：0-120A / 0-240A / 0-360A / 0-70A / 0-140A / 0-210A
• 负载调整率 *1 / 电压：≤0.05%FS
• 负载调整率 *1 / 电流：≤0.15%FS
• 负载调整率 *1 / 功率：≤0.75%FS
• 电源调整率 *2 / 电压：≤0.02%FS
• 电源调整率 *2 / 电流：≤0.05%FS
• 电源调整率 *2 / 功率：≤0.05%FS
• 设定值解析度 / 电压：10mV
• 设定值解析度 / 电流：0.1A / 0.01A
• 设定值解析度 / 功率：1W
• 回读值解析度 / 电压：10mV
• 回读值解析度 / 电流：0.1A / 0.01A
• 回读值解析度 / 功率：1W
• 纹波与噪声 (20Hz- 2MHz) / 差模 电压：≤200mVp- p/16mVrms / ≤320mVp- p/25mVrms / ≤320mVp- p/45mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模 电流：≤80mArms / ≤160mArms / ≤240mArms / ≤22mArms / ≤44mArms / ≤66mArms
• 额定输出 (电源模式) / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输出 (电源模式) / 电压：0-360V / 0-500V
• 额定输出 (电源模式) / 电流：0-40A / 0-80A / 0-120A / 0-30A / 0-60A / 0-90A
• 额定输出 (电源模式) / 内阻：0.3-520 Ω / 0.15-260 Ω / 0.1-180 Ω / 0.5-1000Ω / 0.25-500Ω / 0.16-340Ω
• 额定输入 (负载模式) / 功率：0-5kW / 0-10kW / 0-15kW
• 额定输入 (负载模式) / 电压：0-360V / 0-500V
• 额定输入 (负载模式) / 电流：0-40A / 0-80A / 0-120A / 0-30A / 0-60A / 0-90A
• 负载调整率 *1 / 电压：≤0.05% FS
• 负载调整率 *1 / 电流：≤0.15% FS
• 负载调整率 *1 / 功率：≤0.75% FS
• 电源调整率 *2 / 电压：≤0.02% FS
• 电源调整率 *2 / 电流：≤0.05% FS
• 电源调整率 *2 / 功率：≤0.05% FS
• 设定值解析度 / 电压：10mV
• 设定值解析度 / 电流：0.01A
• 设定值解析度 / 功率：1W
• 回读值解析度 / 电压：10mV
• 回读值解析度 / 电流：0.01A
• 回读值解析度 / 功率：1W
• 纹波与噪声 (20Hz- 2MHz) / 差模 电压：≤320mVp-p and 55mVrms / ≤350mVp- p/70mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模 电流：≤18mArms / ≤35mArms / ≤50mArms / ≤16mArms / ≤32mArms / ≤48mArms
• 额定输出 (电源模式) / 功率：0-10kW
• 额定输出 (电源模式) / 电压：0-750V
• 额定输出 (电源模式) / 电流：0-40A
• 额定输出 (电源模式) / 内阻：0.6-1100Ω
• 额定输入 (负载模式) / 功率：0-10kW
• 额定输入 (负载模式) / 电压：0-750V
• 额定输入 (负载模式) / 电流：0-40A
• 负载调整率 *1 / 电压：≤0.05% FS
• 负载调整率 *1 / 电流：≤0.15% FS
• 负载调整率 *1 / 功率：≤0.75% FS
• 电源调整率 *2 / 电压：≤0.02% FS
• 电源调整率 *2 / 电流：≤0.05% FS
• 电源调整率 *2 / 功率：≤0.05% FS
• 设定值解析度 / 电压：10mV
• 设定值解析度 / 电流：0.01A
• 设定值解析度 / 功率：1W
• 回读值解析度 / 电压：10mV
• 回读值解析度 / 电流：0.01A
• 回读值解析度 / 功率：1W
• 纹波与噪声 (20Hz- 2MHz) / 差模 电压：≤800mVp- p/200mVrms
• 纹波与噪声 (20Hz- 2MHz) / 差模 电流：≤32mArms
通用规格
• 电源转换效率：≤93%
• 电源转换效率：≤93%
• 电源转换效率：≤93%
其他参数
• 额定输入 （负载模式） / 内阻：0.02-25Ω / 0.01-13Ω / 0.006-10Ω / 0.1-150Ω / 0.05-75Ω / 0.033-50Ω
• 设定值解析度 / 内阻：0.001Ω / 0.01Ω
• 回读值解析度 / 内阻：0.001Ω / 0.0001Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms （恢复到 100mv 以内的）
• 远程感测补偿：≤0.5%FS
• 能量回馈效率：≤93%
• 额定输入 (负载模式) / 内阻：0.3-520 Ω / 0.15-260 Ω / 0.1-180 Ω / 0.5-1000Ω / 0.25-500Ω / 0.16-340Ω
• 设定值解析度 / 内阻：0.01Ω
• 回读值解析度 / 内阻：0.0001Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms （恢复到 100mv 以内的）
• 远程感测补偿：≤5%
• 能量回馈效率：≤93%
• 额定输入 (负载模式) / 内阻：0.6-1100Ω
• 设定值解析度 / 内阻：0.01Ω
• 回读值解析度 / 内阻：0.0001Ω
• 动态恢复时间 (50%-100% 负载)：≤1.5ms （恢复到 100mv 以内的）
• 远程感测补偿：≤5%
• 能量回馈效率：≤93%
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
