5 和 16 GHz 采样器扩展实时示波器

PicoScope 9400 系列 SXRTO 是一种新型示波器，结合了实时采样、随机等效时间采样和高模拟带宽的优点：

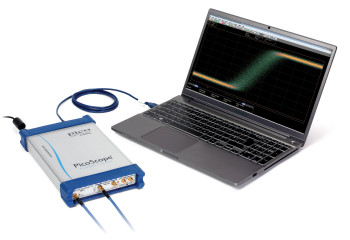

PicoScope 9400 系列 SXRTO

SXRTO（采样器扩展实时示波器）

9404-16 和 9402-16：16 GHz 带宽、22 ps 过渡时间和 2.5 TS/s（0.4 ps 分辨率）随机等效时间采样

9404-05 和 9402-05：5 GHz 带宽、70 ps 过渡时间和 1 TS/s（1 ps 分辨率）随机等效时间采样

脉冲、眼图和模板测试低至 45 ps 和高达 11 Gb/s

12 位 500 MS/s ADC

直观且可配置的触摸兼容 Windows 用户界面

全面的内置测量、缩放、数据掩模和直方图

±800 mV 满量程输入范围（50 Ω）

10 mV/div 至 0.25 V/div 数字增益范围

高达 250 kS 的迹线长度，在通道之间共享

所有型号均可选时钟恢复触发器 – 5 或 8 Gb/s

恢复时钟和数据输出

PicoScope 9400 系列采样器扩展实时示波器 (SXRTO) 具有两个或四个高带宽 50 Ω 输入通道，具有市场领先的 ADC、定时和显示分辨率，可准确测量和可视化高速模拟和数据信号。它们非常适合捕获低至 22 ps 的脉冲和阶跃转换、低至 100 ps 的脉冲以及高达 8 Gb/s 的时钟和数据眼（具有可选时钟恢复）。

PicoScope SXRTO 提供随机采样，可以轻松分析涉及重复信号或时钟相关流的高带宽应用。与其他采样方法不同，随机采样允许捕获预触发数据，并且不需要单独的时钟输入。

SXRTO 速度很快，可以快速生成随机采样波形、余辉显示和统计数据。 PicoScope 9400 系列的每个通道均具有内置内部触发器，预触发随机采样远高于奈奎斯特（实时）采样率。 50 Ω SMA(f) 输入后的带宽高达 16 GHz，三种采集模式（实时、随机和滚动）均以 12 位分辨率捕获到高达 250 kS 的共享存储器中。

软件

PicoSample 4 软件源自我们现有的 PicoSample 3 采样示波器软件，凝聚了十多年的开发、客户反馈和优化。

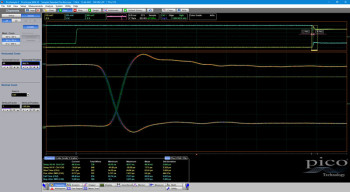

显示器可以调整大小以适合任何窗口，并充分利用可用的显示分辨率、4K 甚至更大或跨多个显示器。四个独立的缩放通道可以向您显示数据的不同视图，分辨率低至 0.4 ps。大多数控件和状态面板都可以根据您的应用程序显示或隐藏，从而使您能够充分利用显示区域。

2.5 GHz 直接触发可以从任何输入通道驱动，内置分频器可以将通道外触发带宽扩展到 5 GHz。在 16 GHz 型号上，进一步的外部预分频触发输入可实现高达 16 GHz 带宽的信号的稳定触发，并且通过内部触发，可以以高达 8 Gb/s 的速度进行恢复时钟触发（如果安装了可选时钟恢复）。使用此选项，恢复的时钟和数据均可在后面板上的 SMA 输出上使用。您为 PicoScope SXRTO 支付的价格就是您为所有产品支付的价格 – 我们不会向您收取软件功能或更新费用。

这些紧凑的装置足够小，可以放置在靠近被测设备的工作台上。现在，您不再需要使用连接到大型台式设备的远程探头，而是需要一根短的低损耗同轴电缆。您需要的其他一切都内置于示波器中，无需担心昂贵的硬件或软件附加组件，并且我们不会向您收取新软件功能和更新的费用。

典型应用

电信和雷达测试、服务和制造

光纤、收发器和激光测试（不包括光电转换）

射频、微波和千兆位数字系统测量

信号、眼图、脉冲和脉冲表征

精确定时和相位分析

数字系统设计和表征

高达 8 Gb/s 的眼图、模板和限制测试

时钟和数据恢复速度高达 8 Gb/s

以太网、HDMI 1、PCI、SATA 和 USB 2.0

半导体表征

信号、数据和脉冲/脉冲完整性和预一致性测试

高带宽探头

PicoConnect 900 系列低阻抗、高带宽探头是 PicoScope 9400 系列的理想搭配，可实现经济高效的指尖浏览快速信号。有两个系列可供选择：

适用于高达 5 GHz (10 Gb/s) 宽带信号的射频、微波和脉冲探头

适用于 USB 2、HDMI 1、以太网、PCIe 和 SATA 等数据流的千兆位探头

其他特性

带宽限制滤波器

每个输入通道上的可选模拟带宽限制器（100 或 450 MHz，取决于型号）可用于抑制高频和相关噪声。窄设置可用作实时采样模式下的抗混叠滤波器。

频率计数器

无论测量和时基设置如何，内置快速准确的频率计数器始终显示信号频率（或周期），分辨率为 1 ppm。

时钟和数据恢复

时钟和数据恢复 (CDR) 现在作为所有型号上的工厂安装可选触发功能提供。

与高速串行数据应用相关的时钟和数据恢复对于 PicoScope 9300 用户来说已经很熟悉了。虽然低速串行数据通常可以伴随其时钟作为单独的信号，但在高速情况下，这种方法会累积时钟和数据之间的时序偏差和抖动，从而妨碍准确的数据解码。因此，高速数据接收器将生成新时钟，并使用锁相环技术将新时钟锁定并与传入数据流对齐。这是恢复的时钟，可用于解码，从而准确地恢复数据。我们现在只需要串行数据信号，还节省了整个时钟信号路径的成本。

在许多需要示波器查看数据的应用中，数据发生器及其时钟就在附近，我们可以触发该时钟。然而，如果只有数据可用（例如在光纤的远端），我们将需要 CDR 选项来恢复时钟，然后触发它。我们可能还需要在要求苛刻的眼图和抖动测量中使用 CDR 选项。这是因为我们希望我们的仪器尽可能准确地测量恢复的时钟和数据接收器将看到的信号质量。

安装后，可以选择 PicoScope 9400 CDR 选件作为任何输入通道的触发源。此外，为了供其他仪器或下游系统元件使用，两个 SMA(f) 输出在后面板上提供恢复的时钟和恢复的数据。

SXRTO 解释

基本实时示波器

实时示波器 (RTO) 设计有足够高的采样率，可以使用仪器指定的模拟带宽捕获瞬态、非重复信号。这将揭示最小宽度脉冲，但在揭示其形状方面还远远不能令人满意，更不用说测量和表征了。典型的高带宽 RTO 可能超过此采样率两倍，每个周期最多可实现四个采样，或者在最小宽度脉冲中实现三个采样。

随机抽样

对于接近或高于 RTO 奈奎斯特极限的信号，许多 RTO 可以切换到称为随机采样的模式。在此模式下，示波器为许多触发事件中的每一个收集尽可能多的样本，每个触发在重建波形中贡献越来越多的样本和细节。这些样本对齐的关键是对每个触发和下一个发生的样本时钟之间的时间进行单独且精确的测量。

大量触发事件后，示波器有足够的样本来显示具有所需时间分辨率的波形。这称为有效采样分辨率（有效采样率的倒数），比实时模式下的分辨率高许多倍。

该技术依赖于触发事件和采样时钟之间的随机关系，并且只能用于重复信号——那些在触发事件周围具有相对稳定波形的信号。

采样器扩展实时示波器 (SXRTO)

PicoScope 9400 16 GHz 型号的最大有效采样率为 2.5 TS/s，定时分辨率为 0.4 ps，比示波器实际采样率高 5000 倍。

由于模拟带宽高达 16 GHz，这些 SXRTO 需要超过 32 GS/s 的采样率才能满足奈奎斯特标准，并且需要略高于此值（可能为 80 GS/s）才能显示波形和脉冲形状。

使用随机采样，16 GHz 型号在示波器的额定带宽下在单个周期内为我们提供了 156 个采样点，或者在其最快转换时间的 10% 到 90% 之间提供了大量的 55 个采样点。

那么SXRTO是采样示波器吗？

所有这些关于采样率和采样模式的讨论可能表明 SXRTO 是一种采样示波器，但事实并非如此。按照惯例，采样范围这个名称是指一种不同类型的仪器。采样示波器使用可编程延迟发生器在每次触发事件后定期采样。该技术称为顺序等效时间采样，是 PicoScope 9300 系列采样示波器背后的原理。这些示波器可以实现非常高的有效采样率，但有两个主要缺点：它们无法在触发事件之前捕获数据，并且需要单独的触发信号 - 来自外部源或内置时钟恢复模块。

我们编制了一个表格来显示本页提到的范围类型之间的差异。示例产品均为紧凑型 4 通道 USB PicoScope。

	实时范围	SXRTO		抽样范围
模型	PicoScope 6406E	PicoScope 9404-05 系列	PicoScope 9404-16 系列	PicoScope 9341-30
模拟带宽	1GHz*	5GHz	16GHz	30GHz
实时采样？	5GS/秒	500毫秒/秒		1毫秒/秒
顺序等效时间采样？	不	不		15 帧/秒
随机等效时间采样？	不适用	1 帧/秒	2.5 帧/秒	250 毫秒/秒
在输入通道上触发？	是的	是的		是的，但仅限 100 MHz 带宽 - 需要外部触发器或内部时钟恢复选项。
预触发捕获？	是的	是的		不
垂直分辨率	8位	12位		16位

* 其他制造商可提供更高带宽的实时示波器。例如，16 GHz 模拟带宽、80 GS/s、8 位采样型号的起价为 119,500 美元。

关键词:

PicoScope 9400 系列规格

	PicoScope 9404-05	PicoScope 9402-05	PicoScope 9404-16	PicoScope 9402-16
垂直的
输入通道数	4	2	4	2
	所有通道都是相同的并且同时数字化。
模拟带宽 (–3 dB) [1]	完整：直流至 5 GHz		全：直流至 16 GHz
	中：直流至 450 MHz	不适用	中：直流至 450 MHz	不适用
	窄带：直流至 100 MHz	直流至 450 MHz	窄带：直流至 100 MHz	直流至 450 MHz
通带平坦度	完整： ±1 dB 至 3 GHz		完整：±1 dB 至 5 GHz
计算出的上升时间 (t R )，典型值	根据带宽计算。 10% 至 90%：根据 t R = 0.35/BW计算 20% 至 80%：根据 t R = 0.25/BW计算
	满： 10% 至 90%：≤ 70 ps，20% 至 80%：≤ 50 ps		全屏：10% 至 90%：≤ 21.9 ps，20% 至 80%：≤ 15.6 ps
	中： 10% 至 90%：≤ 780 ps，20% 至 80%：≤ 560 ps	不适用	10% 至 90%：≤ 780 ps 20% 至 80%：≤ 560 ps	不适用
	窄： 10% 至 90%：≤ 3.5 ns。 20% 至 80%：≤ 2.5 纳秒	10% 至 90%：≤ 780 ps 20% 至 80%：≤ 560 ps	10% 至 90%：≤ 3.5 纳秒 20% 至 80%：≤ 2.5 纳秒	10% 至 90%：≤ 780 ps 20% 至 80%：≤ 560 ps
阶跃响应，典型值	全带宽过冲：< 8% 振铃： ±6% 至 3 ns ±4%，从 3 ns 至 10 ns ±3%，从 10 ns 至 100 ns ±2%，从 100 ns 至 400 ns ±1% 高于 400 ns 中等带宽过冲：< 6% 振铃： ±4% 至 10 ns ±3%，从 10 ns 至 100 ns ±2%，从 100 ns 至 400 ns ±1% 高于 400 ns 窄带宽过冲：< 5% 振铃： ±5% 至 20 ns ±3%，从 20 ns 至 100 ns ±2%，从 100 ns 至 400 ns ±1% 高于 400 ns		不适用
均方根噪声	满： 1.8 mV，最大值，1.6 mV，典型值		完整： 2.4 mV，最大值，2.2 mV，典型值
	中： 0.8 mV，最大值，0.65 mV，典型值	不适用	中： 0.8 mV，最大值，0.65 mV，典型值	不适用
	窄： 0.6 mV，最大值，0.45 mV，典型值	最大值 0.8 mV，典型值 0.65 mV	窄： 0.6 mV，最大值，0.45 mV，典型值	最大值 0.8 mV，典型值 0.65 mV
比例因子（灵敏度）	10 mV/格至 250 mV/格满量程为 8 个垂直格可在 10-12.5-15-20-25-30-40-50-60-80-100-125-150-200-250 mV/格内调节顺序。还可以以 1% 或更好的增量进行调整。通过手动或计算器输入数据，增量为 0.1 mV/div。
直流增益精度	满量程的±2%。满量程的 ±1.5%，典型值
位置范围	距中心屏幕 ±4 格
直流偏置范围	可调范围为 –1V 至 +1V，增量为 10mV（粗调）。还可以 2 mV 的精细增量进行调节。通过手动或计算器输入数据，–99.9 和 99.9 mV 之间的偏移增量为 0.01 mV，–999.9 和 999.9 mV 之间的偏移增量为 0.1 mV。参考显示标线的中心
偏置精度	±2 mV ±2% 偏移设置（±1 mV ±1% 典型值）
工作输入电压	±800毫伏
垂直缩放和位置	对于所有输入通道、波形存储器或功能垂直系数：0.01 至 100 垂直位置：缩放波形最大 ±800 格
通道间串扰（通道隔离）	输入频率 DC 至 1 GHz ≥ 50 dB (316:1) 输入频率 > 1 GHz 至 3 GHz ≥ 40 dB (100:1)
通道间串扰（通道隔离）	输入频率 > 3 GHz 至 ≤ 5 GHz 时，≥ 36 dB (63:1)		输入频率 > 3 GHz 至 ≤ 16 GHz 时，≥ 36 dB (63:1)
通道间延迟	≤ 10 ps，典型值任意两个通道之间，全带宽，随机采样
ADC分辨率	12位
硬件垂直分辨率	0.4 mV/LSB（无平均）
过压保护	±1.4V（直流+峰值交流）
输入阻抗	50Ω±1.5Ω（50Ω±1Ω典型值）
输入匹配	70 ps 上升时间的反射：10% 或更少		50 ps 上升时间的反射：10% 或更少。
输入耦合	直流
输入连接器	SMA 女性
内部探头电源	附带 PSU 时总最大功率为 6.0 W。	不适用	附带 PSU 时总最大功率为 6.0 W。	不适用
每个探头的探头功率	3.3 V：最大 100 mA 12 V：最大 500 mA 至上述总探头功率。	不适用	3.3 V：最大 100 mA 12 V：最大 500 mA 至上述总探头功率。	不适用
衰减	可以输入衰减系数来缩放连接到通道输入的外部衰减器的示波器范围：0.0001:1 至 1 000 000:1 单位：比率或 dB 比例：伏特、瓦特、安培或未知

	PicoScope 9404-05	PicoScope 9404-16
水平的
时基	所有输入通道共用的内部时基。
时基范围	全水平刻度为 10 格实时采样： 10 ns/div 至 1000 s/div
	随机等效时间采样： 50 ps/div 至 5 µs/div	20 ps/格至 5 μs/格
	滚动： 100 ms/div 至 1000 s/div 分段：分段总数：2 至 1024。分段之间的重新准备时间：<1 μs（取决于触发延迟设置）
水平缩放和位置	对于所有输入通道、波形存储器或功能水平系数：从 1 到 2000 水平位置：从 0% 到 100% 非缩放波形
时基时钟精度	频率： 500 MHz 初始设置公差： ±10 ppm @ 25 °C ±3 °C 总体频率稳定性：在工作温度范围内为 ±50 ppm
老化	±7 ppm 超过 10 年 @ 25 °C
时基分辨率	1.0皮秒	0.4皮秒
增量时间测量精度	±(50 ppm * 读数 + 0.1% * 屏幕宽度 + 5 ps)
预触发延迟	记录长度 ÷ 当前采样率（当延迟 = 0 时）
触发后延迟	0 至 4.28 秒。粗增量为水平分度1 分，精增量为水平分度0.1 分，手动或计算器增量为水平分度0.01 分。
通道间相差校正范围	±50 纳秒范围。粗调增量为 100 ps，细调增量为 10 ps。通过手动或计算器输入数据，增量为四位有效数字或 1 ps。

	PicoScope 9404-05	PicoScope 9404-16
获得
采样模式	实时：在单个触发事件期间捕获用于重建波形的所有采样点随机等效时间：在多个触发事件中采集采样点，要求输入波形重复滚动：开始时采集数据将以滚动方式显示从显示屏的右侧开始并继续到显示屏的左侧（在采集运行时）
最大采样率	实时：每通道同时 500 MS/s
最大采样率	随机等效时间：：高达 1 TS/s 或 1 ps 触发放置分辨率）	随机等效时间：高达 2.5 TS/s 或 0.4 ps 触发放置分辨率
记录长度	实时采样： 1 个通道 50 S/ch 至 250 kS/ch，2 个通道 125 kS/ch，3、4 个通道 50 kS/ch 随机等效时间采样： 500 S/ch 至 250 kS /ch（1 个通道）、125 kS/ch（2 个通道）、50 kS/ch（3 通道和 4 个通道）
最高实时采样率下的持续时间	1 个通道 0.5 ms，2 个通道 0.25 ms，3 个和 4 个通道 0.125 ms
采集模式	样本（正常）：获取抽取间隔中的第一个样本并显示结果而不进行进一步处理平均值：抽取间隔中样本的平均值。平均波形数：2 至 4096。包络线：采集波形的包络线。通过一次或多次采集获得的最小值、最大值或最小值和最大值。采集次数为 2 至 4096，按 ×2 顺序连续采集。峰值检测：抽取间隔中的最大和最小样本。最小脉冲宽度：1/（采样率）或 2 ns @ 50 µs/div 或单通道更快。高分辨率：对采集间隔期间采集的所有样本进行平均以创建记录点。该平均值会产生更高分辨率、更低带宽的波形。分辨率可扩展至12.5位以上，最高可达16位。分段：分段内存优化了活动之间死区时间较长的数据流的可用内存。段数：2 至 1024 段之间的死区时间：3 µs 用户可以查看所选段、叠加段或所选加叠加段。搜索段：单步搜索、门控块搜索和二分搜索。分段带有增量和绝对时间戳。

	PicoScope 9404-05	PicoScope 9402-05	PicoScope 9404-16	PicoScope 9402-16
扳机
触发源	来自四个通道中任意一个的内部。	来自两个通道中任意一个的内部。外部直接。	来自四个通道中任意一个的内部。外部预分频。	来自两个通道中任意一个的内部。外部直接。外部预分频器。
触发方式	自由运行：自动触发，但在没有触发事件时不与输入同步。正常（已触发）：需要触发事件以便示波器触发。 Single：在触发事件时仅触发一次的 SW 按钮。不适合随机等效时间采样
内部触发耦合	直流
内部触发方式	边沿：在 DC 至 2.5 GHz 的任何源的上升沿和下降沿上触发。分频器：触发源在应用于触发系统之前被分频四倍 (/4)。它的触发频率范围高达 5 GHz。
内部触发方式	时钟恢复（可选）：当触发信号是 NRZ 数据模式且数据速率介于 6.5 Mb/s 和 5 Gb/s 之间时，使用此触发		时钟恢复（可选）：当触发信号是 NRZ 数据模式且数据速率介于 6.5 Mb/s 和 8 Gb/s 之间时，使用此触发
触发释抑模式	时间或随机
触发释抑范围	时间释抑：可按1-2-5-10 序列或 4 ns 精细增量从 500 ns 调整到 15 秒随机：此模式通过随机化触发之间的时间值来改变从一次采集到另一次采集的触发释抑。随机时间值可以介于最小释抑和最大释抑中指定的值之间。
带宽和灵敏度	低灵敏度： 100 mV pp DC 至 100 MHz。从 100 MHz 时的 100 mV 峰峰值线性增加到 5 GHz 时的 200 mV 峰峰值。脉冲宽度：100 ps @ 200 mV pp（典型值）。高灵敏度： 30 mV pp DC 至 100 MHz。从 100 MHz 时的 30 mV 峰峰值线性增加到 5 GHz 时的 70 mV 峰峰值。脉冲宽度：100 ps @ 70 mV pp。
内部触发电平范围	–1 V 至 1 V，增量为 10 mV（粗调）。还可以 1 mV 的精细增量进行调节。

边沿触发斜率	正：在上升沿触发负：在下降沿触发双斜率：在信号的两个边沿触发
RMS 内部触发抖动	组合触发和内插器抖动 + 延迟时钟稳定性边沿和分频触发：最大 2 ps + 0.1 ppm 延迟时钟恢复触发（可选）：2 ps + 单位间隔的 1.0% + 最大 0.1 ppm 延迟

	PicoScope 9404-16	PicoScope 9402-16
外部预分频触发器
耦合	50 Ω，交流耦合，固定电平零伏
带宽和灵敏度	1 GHz 至 16 GHz 范围内为 200 mV pp（正弦波输入）
均方根抖动	最大 2 ps + 0.1 ppm 延迟。对于触发输入斜率 > 2 V/ns。组合触发和内插器抖动 + 延迟时钟稳定性
预分频比	除以1/2/4/8，可编程
最大安全输入电压	±2V（直流+峰值交流）	3V峰峰值
输入连接器	SMA 女性

	PicoScope 9402-05	PicoScope 9402-16
外部直接触发
风格	边沿：在 DC 至 2.5 GHz 的任何源的上升沿和下降沿上触发。
	除法：触发源在输入触发系统之前除以 4。最大限度。触发频率 5 GHz。
	时钟恢复（可选）： 6.5 Mb/s 至 5 Gb/s	6.5 Mb/秒至 8 Gb/秒
耦合	直流
带宽和灵敏度	低： 100 mV pp DC 至 100 MHz。从 100 MHz 时的 100 mV 峰峰值线性增加到 5 GHz 时的 200 mV 峰峰值。脉冲宽度：100 ps @ 200 mV pp（典型值）。高： 30 mV pp DC 至 100 MHz。从 100 MHz 时的 30 mV 峰峰值线性增加到 5 GHz 时的 70 mV 峰峰值。脉冲宽度：100 ps @ 70 mV pp。
电平范围	–1 V 至 1 V。10 mV 粗略增量。 1 mV 精细增量。
坡	坡度上升、下降、双坡
RMS 抖动、边缘和分割	最大 2 ps + 0.1 ppm 延迟
RMS 抖动、时钟恢复（可选）	2 ps + 1.0% 单位间隔 + 0.1 ppm 延迟，最大值
最大安全输入电压	±3V（直流+峰值交流）
输入连接器	SMA(阴)

展示
坚持	关闭：无持久性可变持久性：每个数据点在显示屏上保留的时间。持续时间可以从 100 毫秒到 20 秒不等。无限余辉：在此模式下，永久显示波形采样点。可变灰度：单一颜色的五个级别，饱和度和亮度各不相同。刷新时间可以从 1 秒到 200 秒变化。无限灰度：在此模式下，波形采样点永远以单一颜色的五级显示。可变颜色分级：选择颜色分级后，历史计时信息由温度或光谱颜色方案表示，提供有关快速变化波形的“z 轴”信息。刷新时间可以在 1 到 200 秒之间变化。无限颜色分级：在此模式下，波形采样点通过温度或光谱颜色方案永久显示。
风格	点：显示无余辉的波形，每个新的波形记录都会替换以前采集的通道记录。矢量：此功能通过显示屏上的数据点绘制一条直线。不适合多值信号，例如显示的眼图。
标线	全网格、带刻度线的轴、带刻度线的框架、关闭（无刻度）。
格式	自动：当您选择更多或更少要显示的波形时，自动放置、添加或删除刻度。 Single XT：所有波形叠加，高为八格。双 YT：具有两个刻度，所有波形都可以是四格高，单独显示或叠加。 Quad YT：具有四个刻度，所有波形都可以为两格高，单独显示或叠加显示。当您选择双屏或四屏显示时，每个波形通道、存储器和功能都可以放置在指定的刻度上。 XY：显示两个波形的电压对比。第一个波形的幅度绘制在水平 X 轴上，第二波形的幅度绘制在垂直 Y 轴上。 XY + YT：同时显示 XY 和 YT 图片。 YT 格式显示在屏幕上部，XY 格式显示在屏幕下部。 YT格式显示区域为一屏，任意显示的波形都是叠加的。 XY + 2YT：同时显示 YT 和 XY 图片。 YT 格式显示在屏幕上部，XY 格式显示在屏幕下部。 YT格式显示区域分为两个相等的屏幕。 Tandem：向左和向右显示经纬网。
颜色	您可以选择默认颜色选择，或选择您自己的颜色集。不同的颜色用于显示所选项目：背景、通道、功能、波形存储器、FFT、TDR/TDT 和直方图。
跟踪注释	该仪器使您能够将带有您自己的文本的识别标签添加到波形显示中。对于每个波形，您可以创建多个标签并将它们全部打开或全部关闭。此外，您还可以通过拖动或指定精确的水平位置将它们定位在波形上。

保存/调用
管理	将设置、波形和用户掩码文件存储和调用到 PC 上的任何驱动器。存储容量仅受磁盘空间的限制。
文件扩展名	波形文件： .wfm 表示二进制格式 .txt 表示详细格式（文本） .txty 表示 Y 值格式（文本）数据库文件： .wdb 设置文件： .set 用户掩码文件： .pcm
操作系统	Microsoft Windows 7、8 和 10，32 位和 64 位。
波形保存/调用	波形存储器（M1 至 M4）中最多可存储四个波形，然后调用进行显示。
保存到磁盘/从磁盘调用	您可以将采集的波形保存到 PC 上的任何驱动器或从 PC 上的任何驱动器调用。要保存波形，请使用标准 Windows 另存为对话框。从此对话框中，您可以创建子目录和波形文件，或覆盖现有波形文件。您可以将包含先前保存的波形的文件加载到波形存储器之一中，然后调用它进行显示。
保存/调用设置	仪器可以将完整的设置存储在内存中，然后调用它们。
屏幕图像	您可以使用以下格式将屏幕图像复制到剪贴板：全屏、全窗口、客户端部分、反转客户端部分、示波器屏幕和示波器屏幕。
自动缩放	按 Autoscale 键可自动调整垂直通道、水平缩放因子和触发电平，以显示适合输入信号的显示。自动缩放功能需要频率大于 100 Hz、占空比大于 0.2%、幅度大于 100 mV pp 的重复信号。自动缩放功能仅适用于相对稳定的输入信号。

标记
标记类型	X 标记：垂直条（测量时间）。 Y 标记：水平条（测量电压）。 XY-Marker：波形标记。
标记测量	绝对值、增量、电压、时间、频率、斜率。
标记运动	独立：两个标记可以独立调整。配对：两个标记可以一起调整。
比例测量	提供测量值和参考值之间的比例测量。这些测量结果以百分比、dB 和度等比例单位给出。

	PicoScope 9404-05	PicoScope 9402-05	PicoScope 9404-16	PicoScope 9402-16
措施
自动测量	最多同时支持十个同步测量。
自动参数化	提供 53 种自动测量。
幅度测量	最大值、最小值、顶部、基值、峰峰值、幅度、中间、平均值、周期平均值、DC RMS、周期 DC RMS、AC RMS、周期 AC RMS、正过冲、负过冲、面积、周期面积。
计时测量	周期、频率、正宽度、负宽度、上升时间、下降时间、正占空比、负占空比、正交叉、负交叉、突发宽度、周期、最大时间、最小时间、正抖动 pp、正抖动 RMS ，负抖动 pp，负抖动 RMS。
信号间测量	延迟（8 个选项）、相位 Deg、相位 Rad、相位 %、增益、增益 dB。
FFT 测量	FFT 幅度、FFT 增量幅度、THD、FFT 频率、FFT 增量频率。
测量统计	显示任何显示波形测量的当前、最小值、最大值、平均值和标准偏差。
顶底定义法	直方图、最小值/最大值或用户定义（绝对电压）。
阈值	上、中、下水平条可设置百分比、电压或刻度。标准阈值为 10–50–90% 或 20–50–80%。
边距	可以使用左右边缘（垂直条）隔离波形的任何区域以进行测量。
测量模式	重复或单次拍摄。
柜台	内置频率计数器。直接触发： 1 µHz 至 2.5 GHz 分辨率： ≥100 Hz ≤1 ppm，<100 Hz ≤5 ppm ±0.25 µHz 读取速率： 1.5 s 或 31 个周期（以较大者为准）
	来源：来自四个渠道中任意一个的内部	来自两个通道中任意一个的内部、外部直接	内部来自四个通道中的任意一个，外部预分频	来自两个通道中任意一个的内部、外部直接、外部预分频
	分辨率： 7 位最大频率：内部触发：5 GHz。外部预分频触发器（仅限 16 GHz 型号）：16 GHz。测量：频率、周期时间参考：内部 250 MHz 参考时钟

数学
波形数学	使用数学函数 F1 至 F4 最多可以定义和显示四个数学波形
类别和数学运算符	算术：加、减、乘、除、整除、下取整、固定、舍入、绝对、反转、通用、重新缩放。代数：求幂 (e)、求幂 (10)、求幂 (a)、对数 (e)、对数 (10)、对数 (a)、微分、积分、平方、平方根、立方、幂 (a)、倒数、总和的平方根。三角函数：正弦、余弦、正切、余切、反正弦、反余弦、反正切、反正切、双曲正弦、双曲余弦、双曲正切、双曲余切。 FFT：复数 FFT、FFT 幅度、FFT 相位、FFT 实部、FFT 虚部、复数逆 FFT、FFT 群延迟。位运算符：AND、NAND、OR、NOR、XOR、XNOR、NOT。其他：自相关、相关、卷积、跟踪、趋势、线性插值、Sin(x)/x 插值、平滑。公式编辑器：使用公式编辑器控制窗口构建数学波形。
操作数	可以选择任何通道、波形存储器、数学函数、频谱或常数作为两个操作数之一的源。
快速傅里叶变换	FFT 频率跨度：频率跨度 = 采样率 / 2 = 记录长度 /（2 × 时基范围） FFT 频率分辨率：频率分辨率 = 采样率 / 记录长度 FFT 窗口：内置滤波器（矩形、汉明、汉恩、平顶）、Blackman–Harris 和 Kaiser–Bessel）可优化频率分辨率、瞬态和幅度精度。 FFT 测量：可以对频率、增量频率、幅度和增量幅度进行标记测量。可以对频率、增量频率、幅度和增量幅度进行标记测量。自动 FFT 测量包括： FFT 幅度、FFT 增量幅度、THD、FFT 频率和 FFT 增量频率。

直方图
直方图轴	垂直、水平或关闭。垂直和水平直方图都具有定期更新的测量结果，可以分析信号任何区域的统计分布。
直方图测量集	标度、偏移、框中命中数、波形、峰值命中数、峰峰值、中值、平均值、标准差、平均值 ±1 标准差、平均值 ±2 标准差、平均值 ±3 标准差、最小值、最大值-最大值、最大值。
直方图窗口	直方图窗口确定使用数据库的哪一部分来绘制直方图。您可以将直方图窗口的大小设置为范围的水平和垂直缩放限制内的任何大小。

眼图
眼图	PicoScope 9400 可以自动表征 NRZ 和 RZ 眼图。测量基于波形的统计分析。
NRZ 测量装置	X：面积、比特率、位时间、交叉时间、周期面积、占空比失真 (%, s)、眼图宽度 (%, s)、下降时间、频率、抖动 (pp, RMS)、周期、上升时间 Y ： AC RMS、交叉百分比、交叉电平、眼图幅度、眼图高度、眼图高度 dB、最大值、平均值、中值、最小值、负过冲、噪声 pp（一、零）、噪声 RMS（一、零）、一级、峰峰值、正过冲、RMS、信噪比、dB 信噪比、零电平。
RZ 测量装置	X：面积、比特率、位时间、周期面积、眼宽（%、s）、下降时间、抖动 Pp（下降、上升）、抖动 RMS（下降、上升）、负交叉、正交叉、正占空比、脉冲对称性、脉冲宽度、上升时间 Y： AC RMS、对比度（dB、%、比率）、眼图幅度、眼图高、眼图高 dB、眼图张开系数、最大值、平均值、中值、最小值、噪声 Pp（一、零）、噪声 RMS（一、零）、一级、峰峰值、RMS、信噪比、零电平。

	PicoScope 9402-05 PicoScope 9404-05	PicoScope 9402-16 PicoScope 9404-16
面罩测试
面罩测试	测试采集到的信号是否适合由最多八个多边形定义的区域。任何落在多边形边界内的样本都会导致测试失败。掩码可以从磁盘加载，也可以自动或手动创建。
面具创作	创建以下蒙版：标准预定义蒙版、自动蒙版、保存在磁盘上的蒙版、创建新蒙版、编辑任何蒙版。
标准口罩	可以创建标准预定义光学或标准电掩模。 SONET/SDH： OC1/STMO (51.84 Mb/s) 至 FEC 2666 (2.6666 Gb/s) 光纤通道： FC133 Electrical (132.8 Mb/s) 至 FC2125E Abs Gamma Tx.mask (2.125 Gb/s) 以太网：100BASE- BX10 (125 Mb/s) 至 3.125 Gb/s 10GBase-CX4 Absolute TP2 (3.125 Gb/s) Infiniband： 2.5G InfiniBand 电缆掩码 (2.5 Gb/s) 至 2.5G InfiniBand 接收器掩码 (2.5 Gb/s) InfiniBand ( 2.5 Gb/s) XAUI： 3.125 Gb/s XAUI 远端 (3.125 Gb/s) 至 XAUI-E 近端 (3.125 Gb/s) ITU G.703： DS1，100 Ω 双绞线 (1.544 Mb/s) 至 155 Mb 1 Inv，75 Ω 同轴电缆 (155.520 Mb/s) ANSI T1/102：DS1，100 Ω 双绞线，(1.544 Mb/s) 至 STS3，75 Ω 同轴电缆，(155.520 Mb/s) RapidIO： RapidIO 串行级别 1 、1.25G Rx (1.25 Gb/s) 至 RapidIO 串行级别 1、3.125G Tx SR (3.125 Gb/s) PCI Express： R1.0a 2.5G 附加卡发送器非转换位掩码 (2.5 Gb/s)至 R1.1 2.5G 发送器转换位掩码 (2.5 Gb/s) 串行 ATA：扩展长度、1.5G 250 周期、Rx 掩码 (1.5 Gb/s) 至 Gen1m、3.0G 5 周期、Tx 掩码 (3 Gb/s) ）
额外的面罩		光纤通道： FC4250 光纤 PI Rev13 (4.25 Gb/s) 至 FC4250E Abs Gamma Tx.mask (4.25 Gb/s) Infiniband： 5.0G 驱动器测试点 1 (5 Gb/s)、5.0G 驱动器测试点 6 (5 Gb) /s)，5.0G 发送器引脚 (5 Gb/s) PCI Express： R2.0 5.0G 附加卡 35 dB 发送器非转换位掩码 (5 Gb/s) 至 R2.1 5.0G 发送器转换位掩码（5 Gb/秒）
掩模边距	可用于行业标准掩模测试
自动掩模创建	模板会自动为单值电压信号创建。 Automask 指定 delta X 和 delta Y 容差。失效动作与极限测试的动作相同。
测试期间收集的数据	检查的波形总数、失败样本数、每个多边形边界内的命中数

校准器输出（仅限 PicoScope 9404 型号）
校准器输出模式	DC，1 kHz 方波，曲折频率从 15.266 Hz 到 500 kHz。
输出直流电平	可在 –1V 至 +1V 范围内调节至 50Ω。粗调增量：50 mV，细调增量：1 mV。
输出直流电平精度	±1 mV ±0.5% 输出直流电平
输出阻抗	标称 50 Ω
上升/下降时间	150 纳秒，典型值
输出连接器	SMA 女性

触发输出（仅限 PicoScope 9404 型号）
定时	正转变相当于采集触发点。用户延迟后的负转换。
低级	(–0.2 ±0.1) V。测量为 50 Ω。
振幅	(900±200)毫伏。测量为 50 Ω。
上升时间	10% 至 90%：≤ 0.45 纳秒 20% 至 80%：≤ 0.3 纳秒
均方根抖动	2 ps 或更少
输出延迟	4±1纳秒
输出耦合	直流耦合
输出连接器	SMA 女性

	PicoScope 9402-05 PicoScope 9404-05	PicoScope 9402-16 PicoScope 9404-16
时钟恢复触发-恢复数据输出（可选）
数据速率	6.5 Mb/秒至 5 Gb/秒	6.5 Mb/秒至 8 Gb/秒
眼波幅度	250 mV 峰峰值，典型值
眼睛上升/下降时间	20%–80%：75 ps，典型值。在 PicoScope 9404-05 上测量	20%–80%：50 ps，典型值。在 PicoScope 9404-16 上测量
均方根抖动	2 ps + 单位间隔的 1%，典型值
输出耦合	交流耦合
输出连接	SMA 女性

	PicoScope 9402-05 PicoScope 9404-05	PicoScope 9402-16 PicoScope 9404-16
时钟恢复触发 - 恢复时钟输出（可选）
输出频率	全速率时钟输出，3.25 MHz 至 2.5 GHz	全速率时钟输出，3.25 MHz 至 4 GHz
输出幅度	250 mV 峰峰值，典型值
输出耦合	交流耦合
输出连接器	SMA 女性

	PicoScope 9404-05	PicoScope 9402-05	PicoScope 9404-16	PicoScope 9402-16
电力需求
电源电压	+12V±5%
电源电流	最大 2.6 安3.3 A 包括有源附件负载	最大 1.8A	最大 2.7 安3.3 A 包括有源附件负载	最大 1.8A
保护	电压过高或反向时自动关闭
交流-直流适配器	提供通用适配器

PC 连接和软件
	PicoScope 9402 型号	PicoScope 9404 型号
电脑连接	USB 2.0（高速）。兼容 USB 3.0。
电脑连接		以太网局域网。
电脑操作系统	Windows 7、8 或 10（32 位或 64 位版本）

物理特性
	PicoScope 9404 型号	PicoScope 9402 型号
方面	245 x 60 x 232 毫米（宽 x 高 x 深）	160×55×220毫米（宽×高×深）
净重	1.4公斤	800克

环境条件
温度	工作、正常工作： +5 °C 至 +40 °C 工作、引用精度： +15 °C 至 +25 °C 存储： –20 °C 至 +50 °C
湿度	工作时： +25 °C 时相对湿度高达 85 %（非冷凝）。存储：最高 95 %RH（非冷凝）。
高度	长达 2000 米
污染	EN 61010 污染等级 2

遵守
遵守	CFR-47 FCC (EMC)、EN61326-1:2013 (EMC) 和 EN61010-1:2010 (LVD)

保修单
保修单	5年

[1] 这些规格在 30 分钟预热期和固件校准温度 ±2 °C 后有效。

PicoScope 9400 系列 - 文档

资源	语言	版本	尺寸	更新
数据表：
PicoScope 9400 系列 SXRTO 数据表	英语	8	7MB	2021 年 3 月 5 日
PicoScope 9400 数据表	中文 (简体)	8	7MB	2021 年 5 月 11 日
PicoScope 9400 显示器	日本语	8	7MB	2021 年 5 月 11 日
PicoScope 9400 型号	한국어	8	7MB	2021 年 5 月 17 日
用户指南：
PicoScope 9400 系列用户指南	英语	6	8MB	2022 年 10 月 18 日
程序员指南：
PicoScope 9400 系列 SXRTO 程序员指南	英语	3	1MB	2021 年 2 月 26 日
快速入门指南：
PicoScope 9400 系列快速入门指南	English 中文 (简体) 한국어 日本语	6	2MB	2023 年 9 月 14 日
声明：
PicoScope 9400 系列欧盟符合性声明	英语	2	277 KB	2023 年 1 月 27 日
PicoScope 9400 系列 UKCA 符合性声明	英语	1	266KB	2023 年 1 月 30 日
PicoScope 9400 系列波动性声明	英语	1	72 KB	2019 年 4 月 23 日
