PicoScope 9400 系列 5/16GHz USB 采样示波器/扩展实时示波器|Pico

9404-16和9402-16：16 GHz 带宽、22 ps 过渡时间和 2.5 TS/s（0.4 ps 分辨率）随机等效时间采样9404-05和9402-05：5 GHz 带宽、70 ps 过渡时间和 1 TS/s（1 ps 分辨率）随机等效时间采样脉冲、眼图和模板测试低至 45 ps 和高达 11 Gb/s12 位 500 MS/s ADC直观且可配置的触摸兼容 Windows 用户界面全面的内置测量、缩放、数据掩模和直方图±800 mV 满量程输入范围（50 Ω）10 mV/div 至 0.25 V/div 数字增益范围高达 250 kS 的迹线长度，在通道之间共享所有型号均可选时钟恢复触发器 – 5 或 8 Gb/s恢复时钟和数据输出

PicoScope 9300 系列 20/25/30GHz USB 采样示波器|Pico (在产)

20/25/30GHz
15 TS/s (64 fs) 顺序采样，显示分辨率高达 640 TS/s (1.5 fs)
高达 15 GHz 预分频、2.5 GHz 直接触发和 11.3 Gb/s 时钟恢复
业界领先的 16 位 1 MS/s ADC 和 60 dB 动态范围
眼图和模板测试高达 20 Gb/s，具有高达 223–1 模式锁定
直观、触摸兼容的 Windows 用户界面
全面的内置测量、直方图和可编辑的数据模板库
集成、差分、可校正 TDR/TDT 步进发生器

参考价格： 18,325.00 美元至18,325.00 美元

厂家：Pico Technology|比克科技（收录12个产品）

产地：英国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

使用 TDR/TDT 和光学模型对高达 30 GHz 的示波器进采样

20 至 30 GHz 电气、9.5 GHz 光学、TDR/TDT、2 通道和 4 通道、紧凑型便携式 USB 仪器。

这些装置在您的工作台上占用的空间非常小，并且足够小，可以随身携带笔记本电脑进行现场测试，但这还不是全部。您可以将示波器放置在被测设备旁边，而不是使用连接到大型台式设备的远程探头。现在，示波器和 DUT 之间只有一根短的低损耗同轴电缆。您需要的一切都内置于示波器中，无需担心昂贵的硬件或软件附加组件。

主要规格

15 TS/s (64 fs) 顺序采样，显示分辨率高达 640 TS/s (1.5 fs)
高达 15 GHz 预分频、2.5 GHz 直接触发和 11.3 Gb/s 时钟恢复
业界领先的 16 位 1 MS/s ADC 和 60 dB 动态范围
眼图和模板测试高达 20 Gb/s，具有高达 223–1 模式锁定
直观、触摸兼容的 Windows 用户界面
全面的内置测量、直方图和可编辑的数据模板库
集成、差分、可校正 TDR/TDT 步进发生器

典型应用

电信和雷达测试、服务和制造
光纤、收发器和激光测试
射频、微波和千兆位数字系统测量
雷达波段 I、G、P、L、S、C、X、Ku
精确定时和相位分析
数字系统设计和表征
眼图、模板和 10 Gb/s 限制测试
以太网、HDMI 1、HDMI 2、PCI、SATA、USB 2.0、USB 3.0
电缆、连接器、背板、PCB 和网络的 TDR/TDT 分析
光纤、收发器和激光测试
半导体表征

请记住：您为 PicoScope 采样示波器支付的价格就是您为所有产品支付的价格 - 我们不会向您收取软件功能或更新费用。

高带宽探头

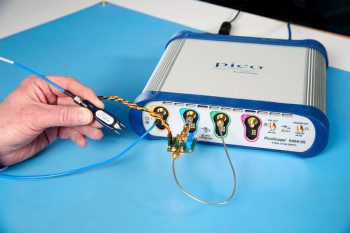

PicoConnect 900 系列低阻抗、高带宽探头是 PicoScope 9400 系列的理想搭配，可实现经济高效的指尖浏览快速信号。有两个系列可供选择：

适用于高达 5 GHz (10 Gb/s) 宽带信号的射频、微波和脉冲探头
适用于 USB 2、HDMI 1、以太网、PCIe 和 SATA 等数据流的千兆位探头

Pico示波器	9301-20 PQ338	9301-25 PQ094	9301-30 PQ339	9302-20 PQ340	9311-20 PQ091	9321-20 PQ092	9341-20 PQ093	9341-30 PQ341
20 GHz采样示波器	√			√	√	√	√
25GHz采样示波器		√
30 GHz采样示波器			√					√
2个通道	√	√	√	√	√	√
4个通道							√	√
时钟恢复(11.3 Gb/s)				√		√
光纤输入(9.5 GHz)						√
集成TDR/TDT (60 ps/2.5至7 V)					√
价格	18,325.00美元	23,285.00美元	24,465.00美元	19,225.00美元	22,735.00美元	32,195.00美元	30,545.00美元	38,685.00美元

紧凑型 USB 仪器中的 30 GHz 带宽

PicoScope 9300 系列采样示波器使用触发顺序采样来捕获高带宽重复信号或时钟衍生信号，而无需超高速时钟采样系统（例如实时示波器）的费用或抖动。 30 GHz 带宽可测量 14 ps 的转换，低采样抖动可实现低至 0.064 ps 的时序分辨率。 1 MS/s 的顺序采样率是其他采样示波器无法超越的，可快速构建波形、眼图和直方图。

这两个和四个通道单元在工作台上占用的空间非常小，并且足够小，可以携带笔记本电脑进行现场测试。此外，您可以将 PicoScope 9300 放置在被测设备旁边，并使用短的低损耗同轴电缆与其连接，而不是使用连接到大型台式设备的远程探头。

您需要的一切都内置于示波器中，无需担心昂贵的硬件或软件附加组件。或者，您可以将 PicoScope 9300 与独立的 PG900 TDR/TDT 差分快速脉冲发生器结合使用，以获得独立高性能源和测量仪器的额外多功能性和可配置性。

观看视频 - PicoScope 9300 简介

触发方式

2.5 GHz 直接触发和高达 18 GHz 预分频触发

采样示波器接受来自单独输入的触发，直接实现高达 2.5 GHz 的重复率，或通过预分频器输入实现高达 18 GHz 的重复率（20 GHz 型号上为 14 GHz）。

内置 11.3 Gb/s 时钟数据恢复触发器

为了支持数据时钟无法用作触发器或需要减少触发抖动的串行数据应用，PicoScope 9302 和 9321 包含一个时钟恢复模块。这可以从输入的串行数据或触发信号中不断地重新生成数据时钟，并且即使在很长的触发延迟或模式锁定应用中也可以减少抖动。随附的分频器附件套件可将信号路由至时钟恢复和示波器输入。

9.5GHz光模块

PicoScope 9321-20 包含一个内置精密光电转换器。通过将转换器输出路由到示波器输入之一（可选择通过 SMA 脉冲整形滤波器），PicoScope 9321-20 可以分析标准光通信信号，例如 OC48/STM16、4.250 Gb/s 光纤通道和 2xGB 以太网。该示波器可以执行眼图测量，自动测量光学参数，包括消光比、信噪比、眼高和眼宽。凭借其集成时钟恢复模块，该示波器的可用速率为 11.3 Gb/s。

转换器输入接受单模 (SM) 和多模 (MM) 光纤，波长范围为 750 至 1650 nm。

TDR/TDT 分析

PicoScope 9311 示波器具有内置步进发生器，用于时域反射测量和传输测量。 9311-20 具有可校正的上升和下降阶跃发生器，适用于单端和差分测量。这些功能可用于表征传输线、印刷电路走线、连接器和电缆，阻抗测量分辨率为 16 毫米，故障检测分辨率为 4 毫米。

PicoScope 9311-20 通过内置阶跃恢复二极管生成 2.5 至 7 V 阶跃电压，上升时间为 60 ps。它配有一整套校准附件来支持您的 TDR/TDT 测量，包括电缆、信号分配器、适配器、衰减器以及参考负载和短路器。

PicoScope 9311-20 TDR/TDT 型号包括分辨率为 1 ps 的源相差校正以及全面的校准、参考平面和测量功能。可以根据时间或距离绘制电压、阻抗或反射系数 (ρ)。

实现 TDR/TDT 功能的另一种方法是将任何 9300 系列示波器与独立的 PG900 脉冲发生器配对。这些仪器包括类似的差分阶跃恢复二极管阶跃发生器，并且还提供 40 ps 隧道二极管阶跃生成选项。这带来了额外的灵活性和远程定位脉冲源的能力。该发生器还支持 PicoScope 9301、9302 时钟恢复、9321 光纤和 9341 4 通道采样示波器进行 TDT 和 TDR。

内置信号发生器

所有 PicoScope 9300 系列示波器都可以生成行业标准和自定义信号，包括时钟、脉冲和伪随机二进制序列。您可以使用它们来测试仪器的输入、试验其功能并验证复杂的设置，例如模板测试。 AUX OUTPUT 也可以配置为触发输出。

PicoConnect® 900 系列：即将推出的探头形状

PicoConnect 900 系列是一系列低侵入性高频无源探头，专为高达 9 GHz 和 18 Gb/s 的微波和千兆位应用而设计。它们以低廉的价格提供前所未有的性能和灵活性，是与 PicoScope 9300 系列示波器一起使用的明显选择。

PicoConnect 900 系列探头的特点：

极低负载电容，典型值 < 0.3 pF，所有型号的测试上限为 0.4 pF
纤巧的指尖设计，可实现精确稳定的探测或精细尺寸焊接
可互换 SMA 探头，分频比为 5:1、10:1 和 20:1，交流或直流耦合
准确探测 Z0 = 0 Ω 至 100 Ω 的高速传输线
领先的未校正脉搏/眼响应和脉搏/眼干扰

PicoSource ® PG900 系列差分脉冲发生器

为了获得比内置信号发生器更强大的多功能性，您可能需要将高性能快步 TDR/TDT 脉冲源与采样示波器分开，并根据需要使用两台仪器单独使用或一起使用。
PicoSource PG900系列发生器包含与 PicoScope 9311 相同的阶跃恢复二极管脉冲源，或者速度稍快但幅度减小的隧道二极管脉冲头，安装在单独的 USB 控制仪器中。所有产品均配有 PicoSource PG900 控制软件。

SMA Bessel-Thomson 脉冲整形滤波器

为了与 9321-20 光电转换器配合使用，可以使用一系列适用于标准比特率的 Bessel-Thomson 滤波器。这些滤波器对于准确表征光传输系统中出现的信号至关重要。

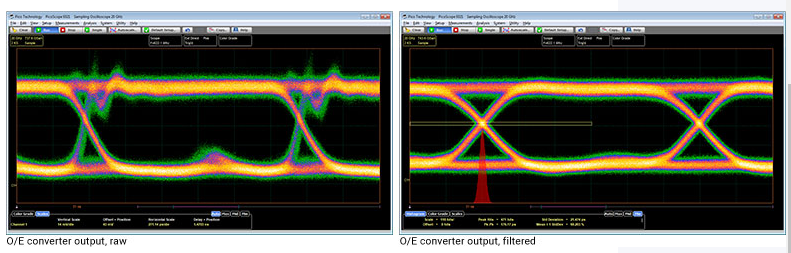

第一个眼图（左上方）显示了 622 Mb/s 时未均衡 O/E 转换器输出的典型振铃。右上第二个眼图显示了连接 622 Mb/s BT 滤波器的结果。这是均衡光接收器所看到的信号的准确表示，使 PicoScope 9321 能够显示正确的测量结果。

关键词:

PicoScope 9300 规格

示波器 – 垂直（模拟）	9300-20型号	9300-30型号
通道数	PicoScope 9341：4 所有其他型号：2
采集时机	可选择同时或交替采集
带宽，完整	20GHz	30GHz
带宽，中	不适用	20GHz
带宽，窄	10GHz	12GHz
脉冲响应上升时间，全带宽	17.5 ps（10% 至 90%，计算值）	14.0 ps（10% 至 90%，计算值）
脉冲响应上升时间，窄带宽	35.0 ps（10% 至 90%，计算值）	29.2 ps（10% 至 90%，计算值）
噪声，全带宽	< 1.5 mV RMS（典型值），< 2.0 mV RMS（最大值）	典型值 < 1.9 mV RMS，最大值 < 2.5 mV RMS
噪声、窄带宽	< 0.8 mV RMS（典型值），< 1.1 mV RMS（最大值）	< 1.0 mV RMS（典型值），< 1.3 mV RMS（最大值）
平均噪声	100 μV RMS 系统限值，典型值
带数字反馈的工作输入电压	1 V pp，±1 V 范围（单值）
无数字反馈的工作输入电压	±400 mV 相对于通道偏移（多值）
灵敏度	1 mV/div 至 500 mV/div，按 1-2-5 顺序，0.5% 精细增量
解决	16 位，40 μV/LSB
准确性	满量程的 ±2% 在标称温度范围内 ±2 mV（假设执行与温度相关的校准）
标称输入阻抗	(50±1)Ω
输入连接器	2.92 mm (K) 母头，兼容 SMA 和 PC3.5

时基（顺序时间采样模式）
范围	5 ps/div 至 3.2 ms/div（主要、增强、延迟或双延迟）
增量时间间隔精度	对于 > 200 ps/div：±0.2% 增量时间间隔 ± 12 ps 对于 < 200 ps/div：±5% 增量时间间隔 ± 5 ps
时间间隔分辨率	64 秒
通道相差校正	1 ps 分辨率，最大 100 ns

触发器
触发源	所有型号：外部直接触发、外部预分频触发、内部直接触发和内部时钟触发。仅限 PicoScope 9302 和 9321：外部时钟恢复触发器
外部直接触发带宽和灵敏度	直流至 100 MHz：100 mV 峰峰值；至 2.5 GHz：200 mV 峰峰值
外部直接触发抖动	1.8 ps RMS（典型值）或 2.0 ps RMS（最大值）+ 20 ppm 延迟设置
内部直接触发带宽和灵敏度	直流至 10 MHz：100 mV 峰峰值；至 100 MHz：400 mV pp（仅限通道 1 和 2）
内部直接触发抖动	25 ps RMS（典型值）或 30 ps RMS（最大值）+ 20 ppm 延迟设置（仅限通道 1 和 2）
外部预分频触发带宽和灵敏度	1 至 14 GHz，200 mV 峰峰值至 2 V 峰峰值	1 至 14 GHz，200 mV 峰峰值至 2 V 峰峰值 14 至 18 GHz，500 mV 峰峰值至 2 V 峰峰值
外部预分频触发抖动	1.8 ps RMS（典型值）或 2.0 ps RMS（最大值）+ 20 ppm 延迟设置
码型同步触发时钟频率	10 MHz 至 14 GHz	10 MHz 至 18 GHz
码型同步触发码型长度	7 至 8 388 607 (2 23 − 1)

时钟恢复（PicoScope 9302 和 9321）
时钟恢复触发数据速率和灵敏度	6.5 Mb/s 至 100 Mb/s：100 mV 峰峰值 >100 Mb/s 至 11.3 Gb/s：20 mV 峰峰值
恢复时钟触发抖动	1 ps（典型值）或 1.5 ps（最大值）+ 单位间隔的 1.0%
最大安全触发输入电压	±2V（直流+峰值交流）
输入特性	50 Ω，交流耦合
输入连接器	SMA (女)

获得
ADC分辨率	16位
带数字反馈的数字化率（单值）	直流至 1 MHz
无数字反馈的数字化率（多值）	直流至 40 kHz
采集模式	样本（正常）、平均值、包络线
数据记录长度	x2 序列中 32 至 32 768 点（单通道）

展示
风格	点、矢量、余辉、灰度、颜色分级
持续时间	可变或无限
屏幕格式	自动、单 YT、双 YT、四 YT、XY、XY + YT、XY + 2 YT

测量与分析
标记	垂直条、水平条（测量电压）或波形标记
自动测量	一次最多 10 个
测量，X 参数	周期、频率、正/负宽度、上升/下降时间、正/负占空比、正/负交叉、突发宽度、周期、最大/最小时间、正/负抖动 ppm/RMS
测量，Y 参数	最大、最小、顶部、底部、峰峰值、幅度、中间、平均值、周期平均值、AC/DC RMS、周期AC/DC RMS、正/负过冲、面积、周期面积
测量，迹线到迹线	延迟1R-1R、延迟1F-1R、延迟1R-nR、延迟1F-nR、延迟1R-1F、延迟1F-1F、延迟1R-nF、延迟1F-nF、相位deg/rad/%、增益、增益D b
眼部测量，X NRZ	面积、比特率、比特时间、交叉时间、周期面积、占空比失真abs/%、眼宽abs/%、上升/下降时间、频率、周期、抖动pp/RMS
眼图测量，Y NRZ	AC RMS、平均功率 lin/dB、交叉 %/电平、消光比 dB/%/lin、眼图幅度、眼图高度 lin/dB、最大/最小、平均值、中间、正/负过冲、噪声 pp/RMS 一/零电平、pp、RMS、信噪比 lin/dB
眼睛测量，X RZ	面积、比特率/时间、周期面积、眼宽绝对值/%、上升/下降时间、抖动 pp/RMS 下降/上升、负/正交叉、正占空比、脉冲对称性、脉冲宽度
眼睛测量，Y RZ	AC RMS、平均功率 lin/dB、对比度 lin/dB/%、消光比 lin/dB/%、眼图幅度、眼图高 lin/dB、眼图开度、最大、最小、平均、中间、噪声 pp/RMS 一/零、一/零电平、峰峰值、RMS、S/N
直方图	垂直或水平

数学函数
数学	最多可以定义和显示四个数学波形
数学函数、算术	+、−、×、÷、上限、下限、固定、舍入、绝对、反转、(x+y)/2、ax+b
数学函数，代数	e x , ln, 10 x , log 10 , a x , log a , d/dx, 积分, x 2 , sqrt, x 3 , x a , x −1 , sqrt(x 2 +y 2 )
数学函数，三角函数	sin, sin −1 , cos, cos −1 , tan, tan −1 , cot, cot −1 , sinh, cosh, tanh, coth
数学函数、FFT	复数 FFT、复数逆 FFT、幅度、相位、实数、虚数
数学函数、组合逻辑	与、与非、或、或非、异或、异或非、非
数学函数、插值	线性、sin(x)/x、趋势、平滑
数学函数，其他	定制配方
快速傅里叶变换	最多同时进行两个 FFT
FFT窗函数	矩形、Hamming、Hann、平顶、Blackman–Harris、Kaiser–Bessel
眼图	根据波形统计分析自动表征 NRZ 和 RZ 眼图

面罩测试
掩模几何形状	测试采集到的信号是否适合由最多八个多边形定义的区域。可以选择标准或用户定义的掩码。
内置掩码、SONET/SDH	OC1/STMO (51.84 Mb/s) 至 FEC 1071 (10.709 Gb/s)
内置面罩、以太网	1.25 Gb/s 1000Base-CX 绝对 TP2 至 10xGB 以太网 (12.5 Gb/s)
内置面罩、光纤通道	FC133 (132.8 Mb/s) 至 10x 光纤通道 (10.5188 Gb/s)
内置掩码、PCI Express	R1.0a 2.5G (2.5 Gb/秒) 至 R2.1 5.0G (5 Gb/秒)
内置掩码、InfiniBand	2.5G (2.5 Gb/秒) 至 5.0G (5 Gb/秒)
内置面罩，XAUI	3.125Gb/秒
内置掩码、RapidIO	1 级，1.25 Gb/s 至 3.125 Gb/s
内置掩码、SATA	1.5G (1.5 Gb/秒) 至 3.0G (3 Gb/秒)
内置掩模，ITU G.703	DS1 (1.544 Mb/s) 至 155 Mb (155.520 Mb/s)
内置面罩，ANSI T1.102	DS1 (1.544 Mb/s) 至 STS3 (155.520 Mb/s)
内置面罩，G.984.2	XAUI-E 远距离 (3.125 Gb/s)
内置面罩、USB	USB 3.0（5 Gb/秒）、USB 3.1（10 Gb/秒）

信号发生器输出
模式	脉冲、PRBS NRZ/RZ、500 MHz 时钟、触发输出
周期范围、脉冲模式	8 纳秒至 524 微秒
位时间范围，NRZ/RZ 模式	4 纳秒至 260 微秒
NRZ/RZ 图案长度	2 7 −1 至 2 15 −1

TDR 脉冲输出	PicoScope 9311-20
输出通道数	2（1 个差分对）
输出使能	每个源的独立或锁定控制
脉冲极性	通道 1：从零伏开始正向通道 2：从零伏开始负向
上升时间（20% 至 80%）	保证 60 ps
振幅	2.5V 至 7V，50Ω
幅度调整	5 mV 增量
幅度精度	±10%
抵消
输出幅度安全极限	可调范围为 2.5V 至 8V
输出配对	幅度和极限成对或独立
周期范围	1微秒至60毫秒
周期精度	±100ppm
宽度范围	200 ns 至 4 µs，0% 至 50% 占空比
宽度精度	±10% 宽度 ±100 ns
输出之间的相差校正	−1 ns 至 +1 ns（典型值），以 1 ps 增量
计时模式	步进、粗略时基、脉冲
阻抗	50欧姆
示波器上的连接器	SMA(阴头) x 2

TDR 预触发输出
极性	从零伏起正向
振幅	50 Ω 时典型值为 700 mV
预触发	典型值为 25 ns 至 35 ns，可按 5 ps 增量调节
预触发输出抖动	最大 2 ps

TDT系统	PicoScope 9311-20
TDT通道数	2
事件上升时间（示波器和脉冲发生器组合，10% 至 90%）	60 ps 或更少，每个极性
抖动	3 ps + 20 ppm 延迟设置，RMS，最大值
修正的上升时间	分钟。 50 ps 或 0.1 x 时间/格，以较大者为准，典型值3 x 时间/格，典型值
校正像差	= 0.5%（典型值）

时域反射系统	PicoScope 9311-20
通道数	2
事件上升时间（组合示波器、步进发生器和 TDR 套件，10% 至 90%）	s60 ps 或更少，每个极性
短路或开路的反射阶跃幅度	输入脉冲幅度的 25%，典型值
反射上升时间（组合示波器、步进发生器和 TDR 套件，10% 至 90%）	60 ps 或更少 @ 50 Ω 端接，每个极性
修正的上升时间	最小值：典型值 50 ps 或 0.1 x time/div，以较大者为准。最大值：3 x 时间/格，典型值。
校正像差	≤ 1%（典型值）
测量参数	传播延迟、增益、增益 dB

TDR/TDT 缩放
TDT垂直刻度	伏特、增益（10 m/div 至 100/div）
TDR 垂直刻度	伏特、rho（10 mrho/div 至 2 rho/div）、欧姆（1 ohm/div 至 100 ohm/div）
水平刻度	时间（最大 800 ns/div）或距离（米、英尺、英寸）
距离预设单位	传播速度（0.1 至 1.0）或介电常数（1 至 100）

光电转换器 (PicoScope 9321-20)
带宽（−3 dB）	9.5 GHz（典型值）
有效波长范围	750纳米至1650纳米
校准波长	850 纳米（多模）、1310 纳米（多模/单模）、1550 纳米（单模）
过渡时间	51 ps 典型值（10% 至 90% 根据 t R = 0.48/光学带宽计算）
噪音	全电气带宽时最大 4 μW（1310 和 1550 nm）、6 μW（850 nm）
直流精度	±25 μW ±满量程的10%
最大输入峰值功率	+7 dBm (1310 纳米)
光纤输入	单模 (SM) 或多模 (MM)
光纤输入连接器	FC/PC
输入回波损耗	SM：−24 dB 典型值 MM：−16 dB 典型值，−14 dB 最大值

一般的
工作温度范围	+5°C 至 +35°C
规定精度的温度范围	上次自动校准后 2 °C 以内
温度范围、储存	−20°C 至 +50°C
校准有效期	1年
电源电压	+12V直流±5%
电源电流	最大 1.7 安
电源适配器	提供通用适配器
电脑连接	USB 2.0（兼容USB 3.0）
局域网连接	10/100兆比特/秒
电脑要求	Microsoft Windows XP、7、8 或 10 32 位或 64 位版本。
方面	170 毫米 x 285 毫米 x 40 毫米（宽 x 深 x 高）
重量	最大 1.3 公斤
遵守	CE（EMC 和 LVD）
保修单	5年

PicoScope 9300 手册

资源	语言	版本	尺寸	更新
数据表：
PicoScope 9300 系列数据表	英语	20	6MB	2023 年 11 月 10 日
PicoScope 9300 系列数据表	中文 (简体)	1	6MB	2023 年 12 月 20 日
PicoScope 9300 shirizudetashito	日本语	1	6MB	2023 年 12 月 20 日
PicoScope 9300 应用程序	한국어	1	6MB	2023 年 12 月 20 日
用户指南：
PicoScope 9300 系列用户指南	英语	14	30MB	2023 年 5 月 30 日
程序员指南：
PicoScope 9300 系列程序员指南	英语	4	1MB	2017 年 3 月 7 日
快速入门指南：
PicoScope 9000 系列快速入门指南	英语	15	2MB	十月 04 2022
目录：
PicoScope 9300 应用程序	한국어	1	6MB	2023 年 12 月 20 日
新闻稿：
PicoScope 9300 系列 20 GHz 和时钟恢复新闻稿	英语	1	229 KB	2013 年 7 月 3 日
PicoScope 9300 系列 20 GHz 和 TDR 新闻稿	英语	1	174 KB	2013 年 9 月 2 日
PicoScope 9300 系列光学新闻稿	英语	1	159 KB	2013 年 9 月 23 日
应用说明：
示波器探头的问题以及微波和千兆位应用的“场外”设计	英语	2	2MB	2017 年 3 月 16 日
PicoScope 9000 系列问题与解答	英语	2	356KB	2015 年 8 月 5 日
技术数据：
PicoScope 9000 校准证书示例	英语	1	1MB	2017 年 9 月 5 日
声明：
PicoScope 9300 系列波动性声明	英语	1	71 KB	2017 年 3 月 31 日
PicoScope 9301 系列 UKCA 符合性声明	英语	1	258 KB	2022 年 12 月 22 日
PicoScope 9321 和 9302 系列 UKCA 符合性声明	英语	1	273 KB	2022 年 12 月 22 日
PicoScope 9311 系列 UKCA 符合性声明	英语	1	255 KB	2022 年 12 月 22 日
PicoScope 9341 系列 UKCA 符合性声明	英语	1	252 KB	2022 年 12 月 22 日
