频率范围100kHz至4/6/12/20/40GHz
一个2HU机箱中可输出多达4个单独可控的且保持相参关系的通道
高达400MHz射频信号调制带宽：使用以 500 MHz 采样率运行的双任意波形发生器来生成 I/Q 信号。该发生器内置了对常见矢量调制方案的支持，并为将加性高斯白噪声 (AWGN) 受控注入到信号路径中提供了直接支持
调制信号的出色信号纯度：相位噪声（-145dBc/Hz@1GHz，20kHz偏移）、低杂散和低谐波
出色的 EVM 和 ACPR 性能
支持4096QAM高阶调制
完整的内置模拟调制，如 AM、FM、PM、脉冲
超窄脉冲串 (< 5 ns)、线性和非线性脉冲频率啁啾
内置数字调制方案，如 FSK、PSK、ASK、QAM
AWGN加性高斯白噪声输出
超快跳频和扫频能力（更新频率、功率和相位的速度在200ns以下）
强大的触发系统，包括多个标记和输入触发器
用于高速外部信号数据流的高速下载端口（FCP）（并行 BCD 接口）
安全性：外部 microSD 可用
APVSGXX-X 系列是高速切换APVSG系列矢量信号发生器的多通道版本，覆盖从 100 kHz 到 4、6、12、20 或 40 GHz 的连续频率范围。APVSGXX-X 可实现出色的超快的相位同步和相参输出的频率扫描、啁啾、脉冲内调制、脉冲整形等波形，所有这些信号都具有极低的相位噪声。对于每个输出通道，高性能内部 I/Q 调制器可实现单独的定制调制波形并支持用户自定义调制方案。可以使用标准 SCPI 命令语言通过以太网和 USB 轻松远程访问该设备。提供基于 PC 的图形用户界面 (GUI) 来遥控设备并提供易于使用的界面，用于上传预先计算的 IQ 数据文件。GUI 支持各种文件格式，包括专有的 IQ 数据文件格式。

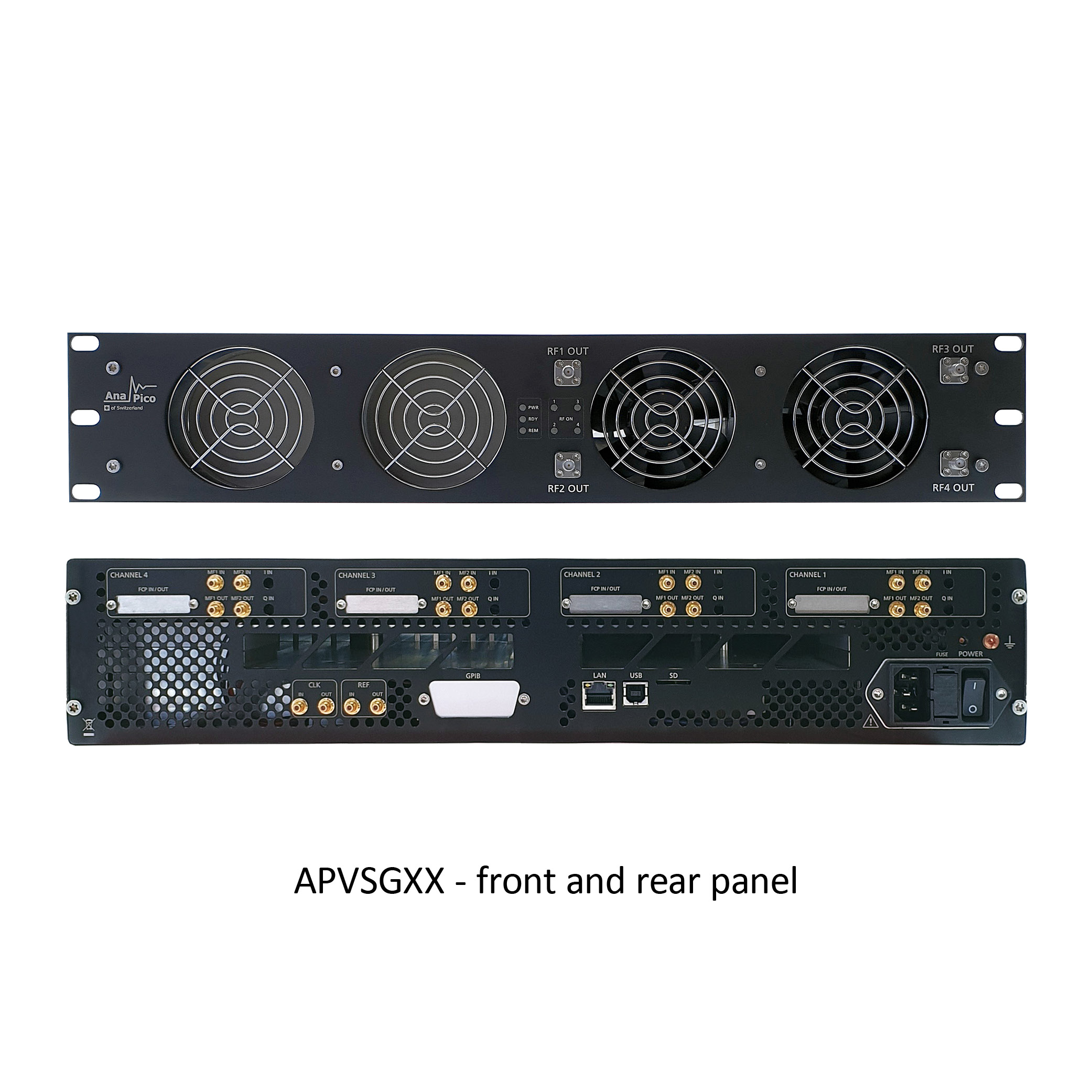

APVSGXX-X 系列多通道相参矢量信号发生器在 19 英寸 2HU 外壳中具有 2或4个单独可控且保持相参关系的通道，整体机器尺寸非常紧凑（86 高 x 426 宽 x 480 毫米长 [3.4 高 x 16.8 宽 x 18.9 英寸]，18 公斤）。
APVSGXX-X 系列多通道相参矢量信号发生器--输出高达40GHz
多通道相参矢量信号发生器主要特征：
一个2HU机箱中可输出多达4个单独可控的且保持相参关系的通道
高达400MHz射频信号调制带宽：使用以 500 MHz 采样率运行的双任意波形发生器来生成 I/Q 信号。该发生器内置了对常见矢量调制方案的支持，并为将加性高斯白噪声 (AWGN) 受控注入到信号路径中提供了直接支持
调制信号的出色信号纯度：相位噪声（-145dBc/Hz@1GHz，20kHz偏移）、低杂散和低谐波
出色的 EVM 和 ACPR 性能
支持4096QAM高阶调制
完整的内置模拟调制，如 AM、FM、PM、脉冲
超窄脉冲串 (< 5 ns)、线性和非线性脉冲频率啁啾
内置数字调制方案，如 FSK、PSK、ASK、QAM
AWGN加性高斯白噪声输出
超快跳频和扫频能力（更新频率、功率和相位的速度在200ns以下）
强大的触发系统，包括多个标记和输入触发器
用于高速外部信号数据流的高速下载端口（FCP）（并行 BCD 接口）
安全性：外部 microSD 可用
灵活性：APVSG GUI 支持来自不同供应商的数据格式。 内部RAM可存储512MS（每个I/Q 样本32位）的 IQ 数据。 APVSG内部AWG可以在用户触发时播放 RAM 的选定部分
多通道相参矢量信号发生器主要应用包括：
紧凑型超高性能矢量信号发生器和IQ数据流回放
用于相位阵列和天线波束成形的相位相干每通道单独可编程多输出配置
直接用于多个量子Qbit脉冲码型信号的生成
用于雷达、电子战 (EW) 和天线测试的复杂信号环境
多通道相参微波接收机组件测试
多通道相参矢量信号发生器主要技术指标规格：
| 参数 | Min | Type | Max | 备注 |
| 通道数 | 2 | 4 | ||
| 频率范围 | 100kHz | 40GHz | ||
| 频率分辨率 | 0.001Hz | |||
| 相位分辨率 | 0.01度 | |||
| 输出功率范围 | -120dBm | +18dBm | ||
| 功率分辨率 | 0.01dB | |||
| 频率和幅度切换速度 | 500μs | 列表扫描 | ||
| 100ns | 400MHz带内，选件UFS | |||
| 800ns | 全频带，选件UFS | |||
| SSB相位噪声@1GHz | ||||
| @10Hz | -100dBc/Hz | 选件LN | ||
| @1kHz | -130dBc/Hz | |||
| @100kHz | -150dBc/Hz | |||
SSB相位噪声@10GHz | ||||
| @10Hz | -78dBc/Hz | 选件LN | ||
| @1kHz | -104dBc/Hz | |||
| @10MHz | -118dBc/Hz | |||
| 谐波 | -55dBc | -30dBc | ||
| 杂散 | -90dBc | -45dBc | ||
| 射频调制带宽 | 400MHz | |||
| 载波泄露 | -90dBc | -70dBc | ||
| DAC垂直分辨率 | 16bits | |||
| DAC采样率 | 10Hz | 500MHz | ||
| Marker输出数量 | 4 | |||
| 内部数字调制 | QAM、FSK、PSK、ASK等 | 选件IVM | ||
| 内部模拟调制 | 脉冲、FM、PM、AM、扫描等 | 选件MOD | ||
| AWGN加性高斯白噪声载噪比 | -60dB | 90dB | 选件AWGN | |
| 航空电子调制 | VOR、ILS | 选件AVIO | ||
| 初始校准精度 | ±10ppb | |||
| 高性能相位同步时钟 | 3GHz | |||
| 外部模拟I/Q数据输入带宽 | 250MHz |
SSB相位噪声@1GHz
16QAM调制输出EVM值
主要订货信息：
| 型号 | 描述 |
| APVSG04-2 | 10MHz~4GHz两通道相参矢量信号发生器主机 |
| APVSG04-4 | 10MHz~4GHz四通道相参矢量信号发生器主机 |
| APVSG06-2 | 10MHz~6GHz两通道相参矢量信号发生器主机 |
| APVSG06-4 | 10MHz~6GHz四通道相参矢量信号发生器主机 |
| APVSG12-2 | 10MHz~12GHz两通道相参矢量信号发生器主机 |
| APVSG12-4 | 10MHz~12GHz四通道相参矢量信号发生器主机 |
| APVSG20-2 | 10MHz~20GHz两通道相参矢量信号发生器主机 |
| APVSG20-4 | 10MHz~20GHz四通道相参矢量信号发生器主机 |
| APVSG40-2 | 10MHz~40GHz两通道相参矢量信号发生器主机 |
| APVSG40-4 | 10MHz~40GHz四通道相参矢量信号发生器主机 |
| Opt LN | 优化近端相噪和增强频率稳定性选件 |
| Opt UFS | 超快频率/幅度切换选件，低至200ns |
| Opt MOD | 模拟调制选件 |
Opt IVM | 内部矢量调制选件 |
| Opt AWGN | 加性高斯白噪声选件 |
| Opt PE4 | 电子衰减器选件，低功率衰减至-65dBm |
| Opt PE | 机械衰减器选件，低功率衰减至-90dBm |
| Opt PE2 | 机械衰减器选件，低功率衰减至-120dBm |
| Opt VREF | 灵活外部参考输入选件，5MHz~250MHz整数可设 |
| Opt AVIO | 航空电子调制选件 |
| Opt AIQ | 外部模拟I/Q输入 |
| Opt FCP | 高速操控端口（数字I/Q数据流盘） |
