FNB-C2 USB快充协议测试仪 4至50V / 0至6.5A|FNIRSI菲尼瑞斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
菲尼瑞斯 FNIRSI
FNB-C2 USB快充协议测试仪 4-50V / 0-6.5A
官网栏目 信号分析 > USB测试仪 · 二级分类 高速数据总线测试仪
产品简介
FNB-C2 USB检测仪是一款高可靠性USB电压电流功率检测表及快充触发仪。配备1.54寸240×240像素TFT彩屏，采用外置20位高精度ADC芯片，电压/电流/功率最高七位显示，分辨率达0.000001(V/A/W)。完整支持PD3.1协议，可测量USB接口、充电器、U盘等供电情况，测试手机充电功率与移动电源输入输出。支持QC/PD/华为/三星/OPPO/vivo等主流快充协议自动检测与触发，具备E-Marker线缆芯片读取、PD协议监听、QC转PD等功能。实时曲线记录最大支持9小时，高速纹波绘制采样率可达2Msps。

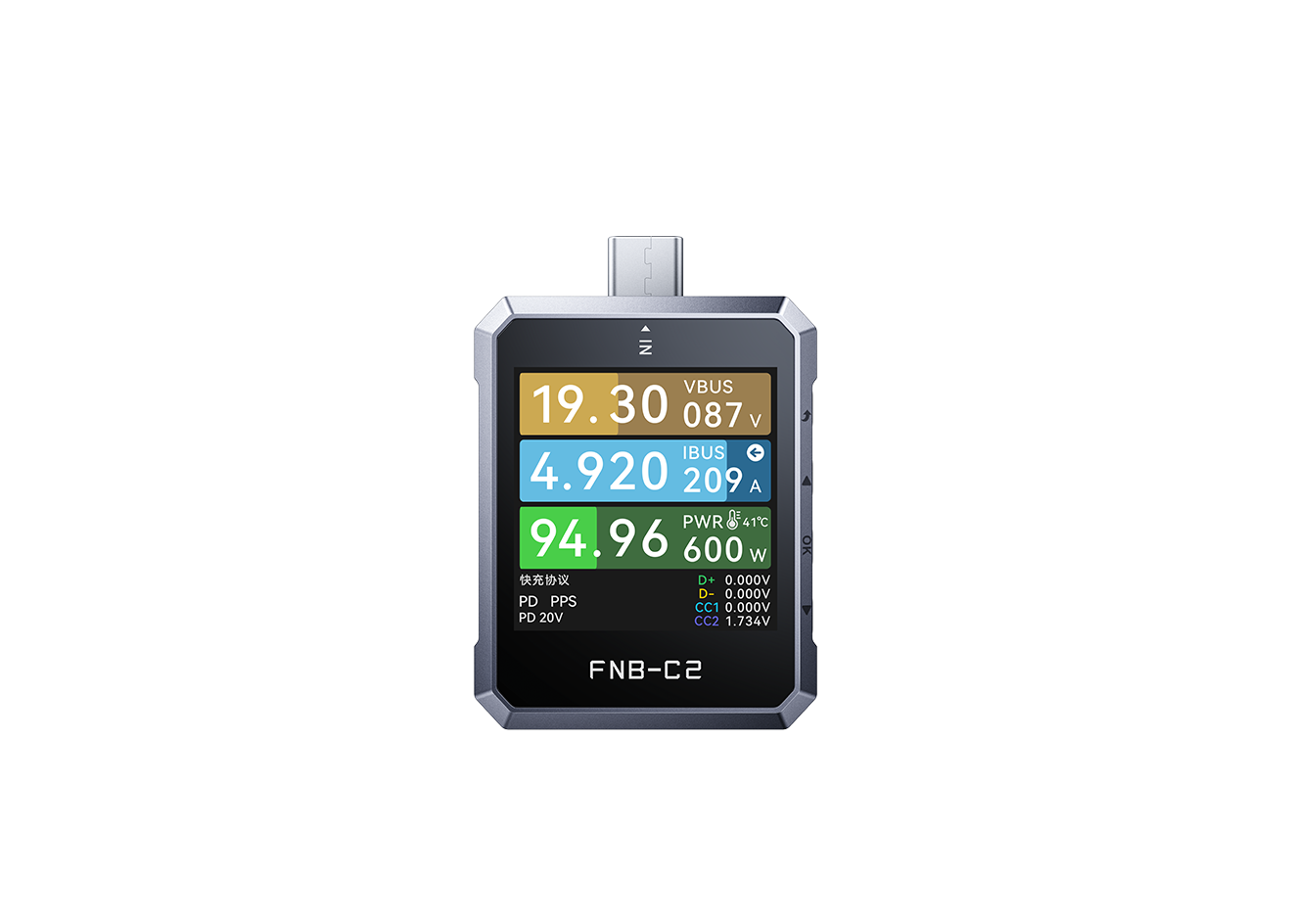

1.54寸TFT彩屏，240×240像素高清显示
核心参数
• 屏幕尺寸：1.54寸
• 分辨率：240×240
• 测量电压范围：4–50V
• 测量电流范围：0–6.5A
• 传输速率：USB 4 Gen3
• 联机接口：Type-C（HID）
• 输入口：USB-C 公头
• 输出口：USB-C 母座
• 联机方法：USB-HID免驱
• PD主动触发：√
产品优势

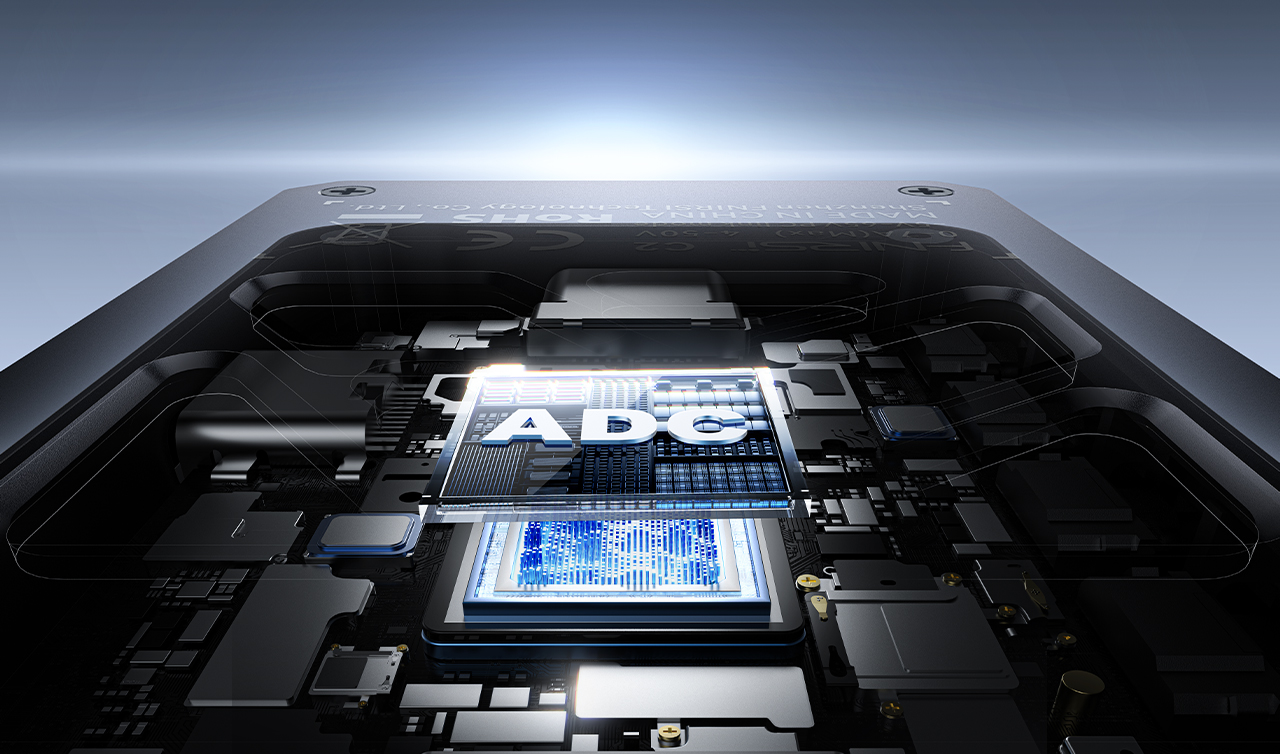

20位ADC极致精度｜精度跃升

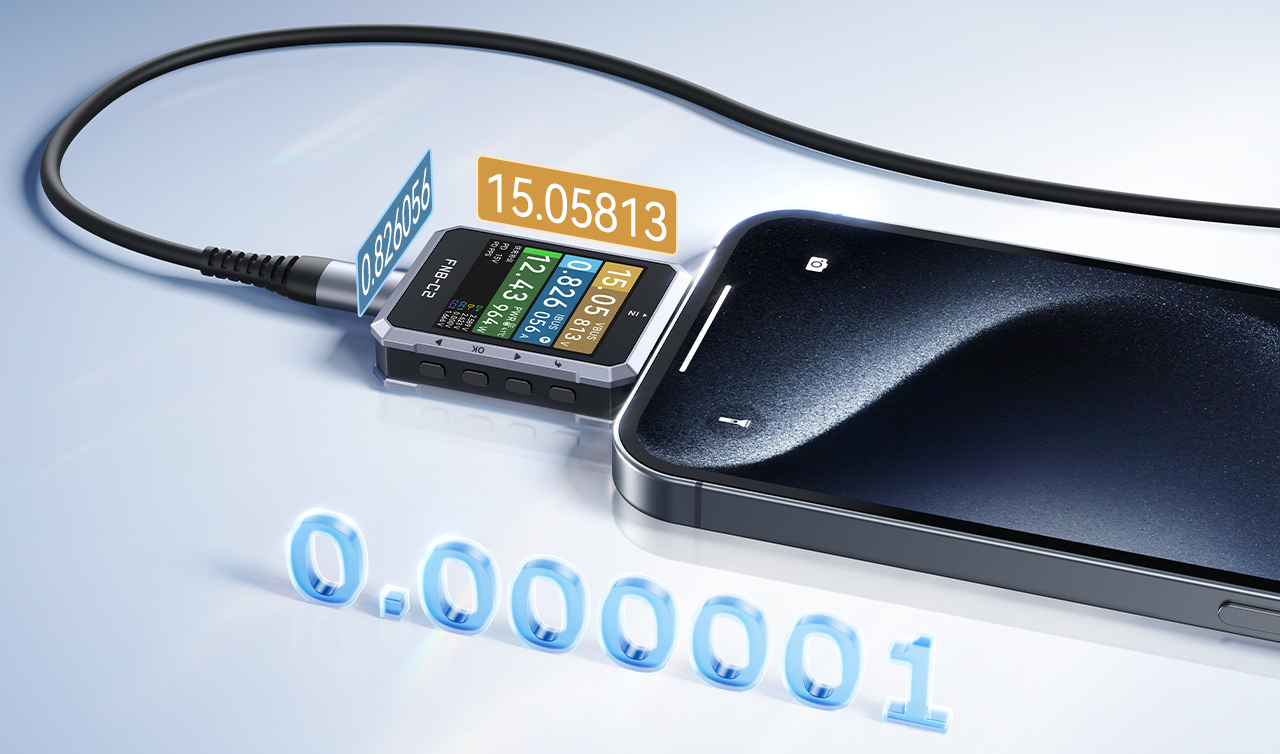

FNB-C2搭载20bits高精度ADC芯片，相比普通的8bits ，精度量化提高了约4096倍。电压/电流/功率七位显示，分辨率达0.000001(V/A/W)，行业顶尖测量水准！ 无论是微弱电流波动还是高压输出，C2都能精准捕获，真实反映设备状态。
九大功能集成｜一机多用
不止于测快充，更是一款多功能专业工具：PD 监听/纹波检测/QC转PD/快充协议/VOOC/MTK协议自动扫描/上位机/曲线记录/E-Marker测试/电池容量检测/线缆模拟测试。 可读取线缆E-Marker芯片信息，精准判断线缆承载能力与数据传输规格，杜绝不匹配风险。双C口设计，支持双向电流与数据传输。 360°重力感应，搭载1.54寸LCD高清彩屏，数据更清晰。 - 四按键交互 + 多层菜单设计，操作更直观。 - 支持固件升级，持续迭代新协议与新功能
全协议快充检测｜覆盖更全面
PD协议采用外部物理芯片通信，完整支持PD3.1 EPR扩展功率范围，最高支持50V/5A/240W大功率检测。 支持市面上绝大部分快充协议，一机玩转快充！-可自动检测的协议包含15种：UFCS/PD2.0/PD3.0/QC2.0/QC3.0/QC4/QC5/FCP/SCP/AFC/VFCP/VOOC/SVOOC1.0/SVOOC2.0/APPLE/BC12/MTK- 单次可触发的协议包含14种：PD2.0/PD3.0/PPS/EPR/QC2.0/QC3.0/AFC/FCP/SCP/VFCP/UFCS/VOOC/SVOOC1.0/SVOOC2.0三档功率扩展，轻松应对100W/140W/240W高功率设备，协议触发快速稳定，告别兼容烦恼。
系列型号
• FNB-C2：屏幕颜色 TFT-LCD；分辨率 240×240；测量电压范围 4–50V；测量电流范围 0–6.5A；蓝牙APP 不支持
• FNB38：屏幕颜色 全彩TFT；分辨率 128*128；测量电压范围 3.7-24V；测量电流范围 0-5A；蓝牙APP 不支持
• FNB58：屏幕颜色 IPS；分辨率 320*240；测量电压范围 4-28V；测量电流范围 0-7A；蓝牙APP 支持
• FNB48P：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 160*128；测量电压范围 3.8-24V；测量电流范围 0-6.5A；蓝牙APP 支持
• FNAC-28：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 /；测量电压范围 4-24v；测量电流范围 0-6.5A；蓝牙APP 不支持
详细指标
• 详细指标请见 FNB-C2 详细指标页。
资源下载
注：本页内容与指标整理自 FNIRSI菲尼瑞斯 官网该产品详情页及其官方数据手册；选配与可选功能以厂家最终配置为准。
FNIRSI菲尼瑞斯 · onetest 仪器资源库
菲尼瑞斯 FNIRSI
FNB-C2 USB快充协议测试仪 4-50V / 0-6.5A
官网栏目 信号分析 > USB测试仪 · 全部关键指标
产品简介
FNB-C2 USB检测仪是一款高可靠性USB电压电流功率检测表及快充触发仪。配备1.54寸240×240像素TFT彩屏，采用外置20位高精度ADC芯片，电压/电流/功率最高七位显示，分辨率达0.000001(V/A/W)。完整支持PD3.1协议，可测量USB接口、充电器、U盘等供电情况，测试手机充电功率与移动电源输入输出。支持QC/PD/华为/三星/OPPO/vivo等主流快充协议自动检测与触发，具备E-Marker线缆芯片读取、PD协议监听、QC转PD等功能。实时曲线记录最大支持9小时，高速纹波绘制采样率可达2Msps。
1.54寸TFT彩屏，240×240像素高清显示
详细指标
• 屏幕尺寸：1.54寸
• 固件升级：支持
• 屏幕颜色：TFT-LCD
• 分辨率：240×240
• 传输速率：USB 4 Gen3
• 输入口：USB-C 公头
• 输出口：USB-C 母座
• 联机接口：Type-C（HID）
• 联机方法：USB-HID免驱
• 独立供电：√（通过HID口供电）
• 反接保护：TVS
• 测量电压范围：4–50V
• 测量电流范围：0–6.5A
• PD主动触发：√
• PD硬件开关：×
• PD表端抓包：√（PD监听）
• 协议转换:：√
• 升级方式：模拟U盘升级
• 显示位数:：7位
• 容量存储器：SPI FLASH
• 电脑上位机：有
• 低速纹波显示：2SPS–1KSPS
• 高速纹波显示：20KSPS–2MSPS
• 高速纹波带宽：2Mhz
• 容量/能量统计：10组
• 电压电流离线曲线：√
• 定时触发：√
• 电池容量计算工具：√
• 读取DASH线缆：×
• 模拟DASH线缆：×
• 苹果2.4A加速：×
• 按键操作:：4键（返回、左、OK、右）
• 蓝牙APP：×
• 重力感应自动转屏：√
• 蜂鸣器：×
• 模拟开关：×
功能与优势
20位ADC极致精度｜精度跃升
FNB-C2搭载20bits高精度ADC芯片，相比普通的8bits ，精度量化提高了约4096倍。电压/电流/功率七位显示，分辨率达0.000001(V/A/W)，行业顶尖测量水准！
无论是微弱电流波动还是高压输出，C2都能精准捕获，真实反映设备状态。
九大功能集成｜一机多用
不止于测快充，更是一款多功能专业工具：PD 监听/纹波检测/QC转PD/快充协议/VOOC/MTK协议自动扫描/上位机/曲线记录/E-Marker测试/电池容量检测/线缆模拟测试。

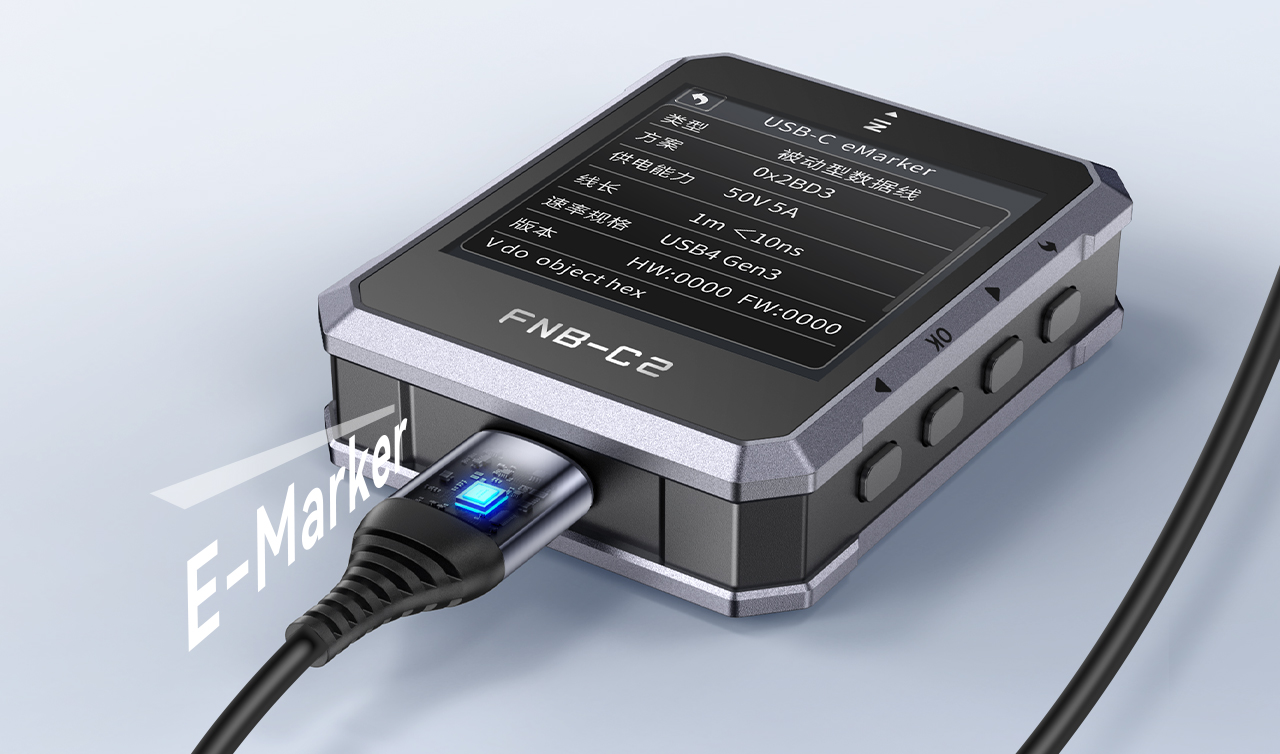

可读取线缆E-Marker芯片信息，精准判断线缆承载能力与数据传输规格，杜绝不匹配风险。双C口设计，支持双向电流与数据传输。
360°重力感应，搭载1.54寸LCD高清彩屏，数据更清晰。

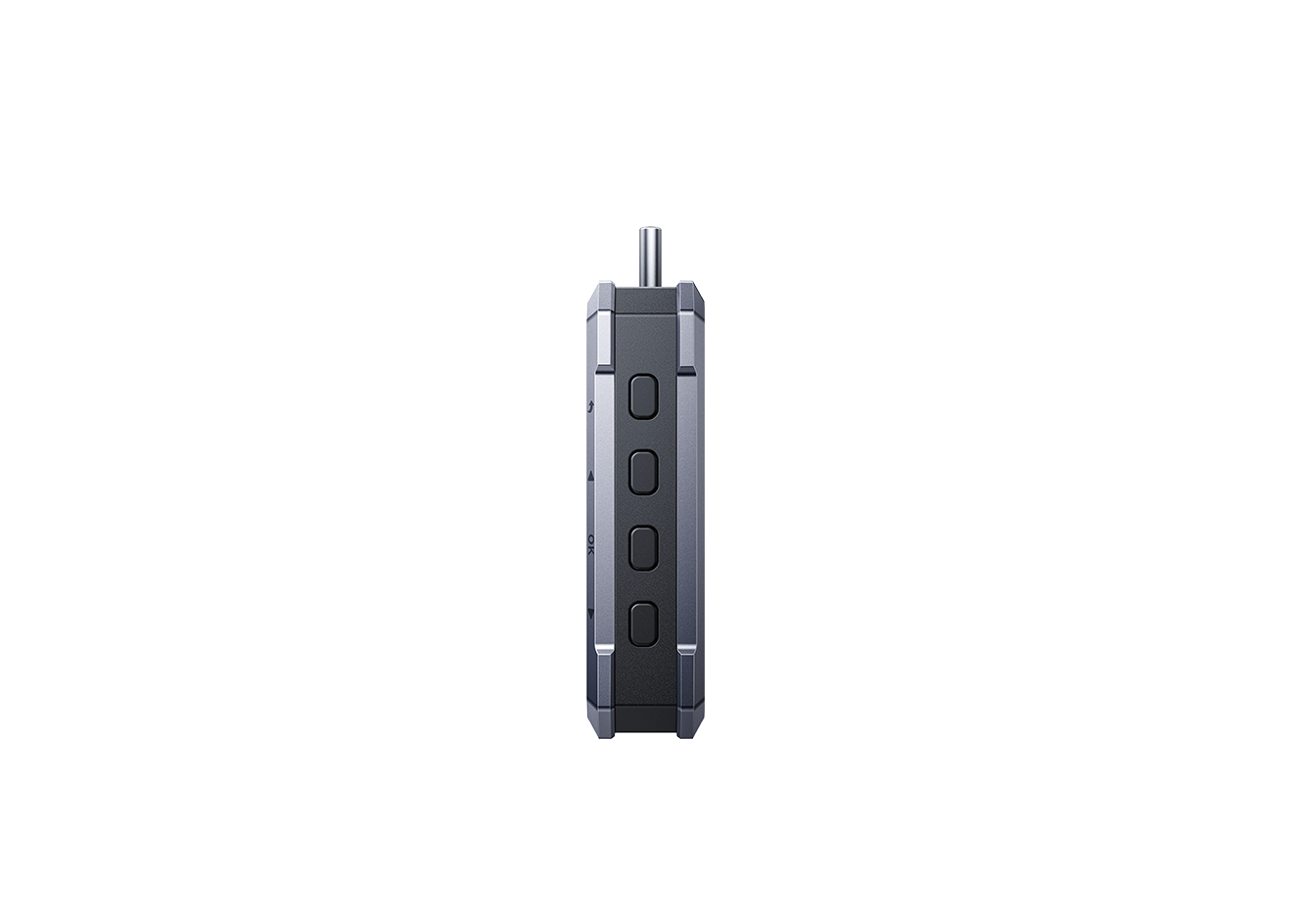

- 四按键交互 + 多层菜单设计，操作更直观。
- 支持固件升级，持续迭代新协议与新功能
全协议快充检测｜覆盖更全面
PD协议采用外部物理芯片通信，完整支持PD3.1 EPR扩展功率范围，最高支持50V/5A/240W大功率检测。
支持市面上绝大部分快充协议，一机玩转快充！-可自动检测的协议包含15种：UFCS/PD2.0/PD3.0/QC2.0/QC3.0/QC4/QC5/FCP/SCP/AFC/VFCP/VOOC/SVOOC1.0/SVOOC2.0/APPLE/BC12/MTK- 单次可触发的协议包含14种：PD2.0/PD3.0/PPS/EPR/QC2.0/QC3.0/AFC/FCP/SCP/VFCP/UFCS/VOOC/SVOOC1.0/SVOOC2.0三档功率扩展，轻松应对100W/140W/240W高功率设备，协议触发快速稳定，告别兼容烦恼。
系列对照
• FNB-C2：屏幕颜色 TFT-LCD；分辨率 240×240；测量电压范围 4–50V；测量电流范围 0–6.5A；蓝牙APP 不支持
• FNB38：屏幕颜色 全彩TFT；分辨率 128*128；测量电压范围 3.7-24V；测量电流范围 0-5A；蓝牙APP 不支持
• FNB58：屏幕颜色 IPS；分辨率 320*240；测量电压范围 4-28V；测量电流范围 0-7A；蓝牙APP 支持
• FNB48P：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 160*128；测量电压范围 3.8-24V；测量电流范围 0-6.5A；蓝牙APP 支持
• FNAC-28：屏幕颜色 全彩超宽视角TFT-LCD；分辨率 /；测量电压范围 4-24v；测量电流范围 0-6.5A；蓝牙APP 不支持
· 上列对照数据取自 FNIRSI菲尼瑞斯 官网同页「系列对比」，本页产品为 FNB-C2。
