TFN · 青岛一卓光电科技有限公司
F4 1310/1550nm 光时域反射仪|TFN
高精度触摸屏 OTDR
产品简介
TFN F4具有六大智慧功能：光时域测试、红光源、以太网测试、远程测试、光损耗测试、光功率测试。针对高要求装维查障设计研发，8英寸大屏幕，观测画质更清晰，显示更流畅。三种测量模式，双波长测试，F4-V2量程可达200KM，保证光信号高质量传输。
核心参数
• 工作波长：1310/1550nm
官方产品图文
下列 12 张图文取自 TFN 官网 F4 产品页，用于完整呈现该产品的官方说明与配图。
图：TFN F4 官方产品图文（1/12）
图：TFN F4 官方产品图文（2/12）

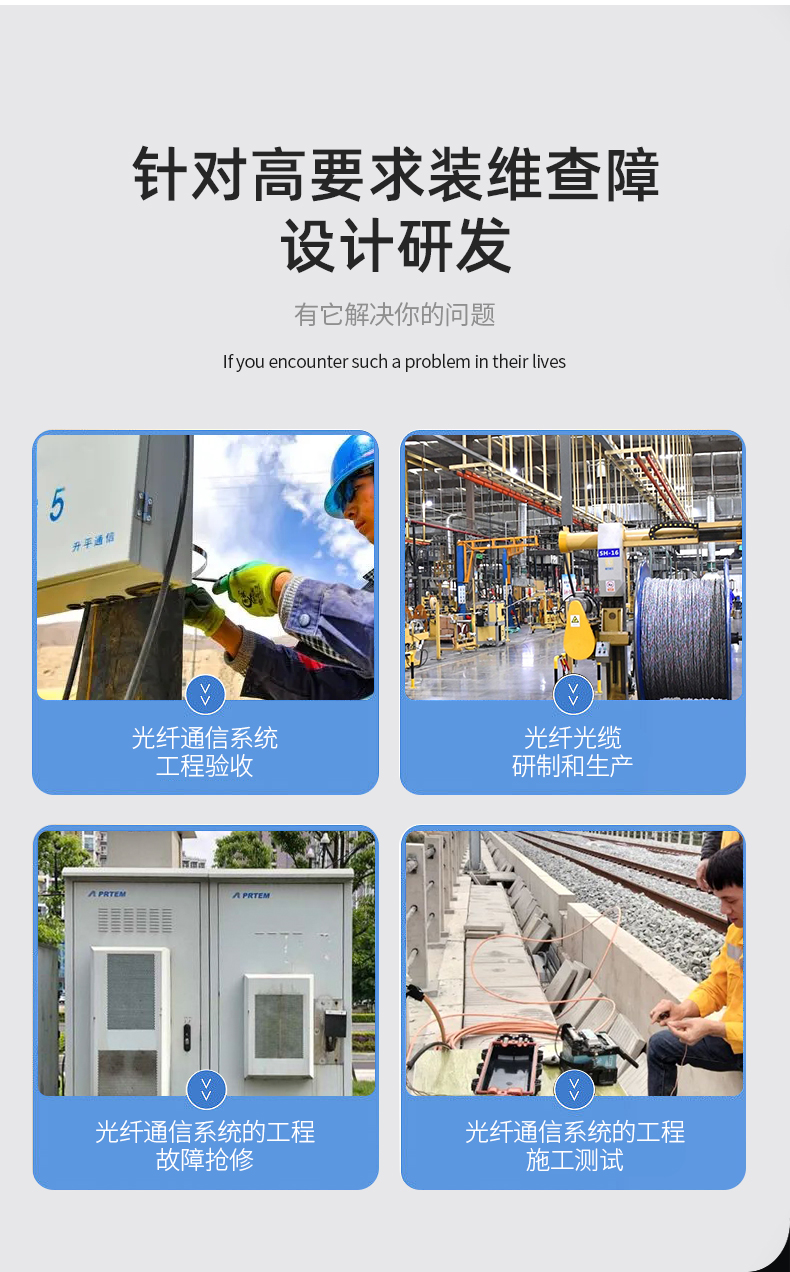

图：TFN F4 官方产品图文（3/12）

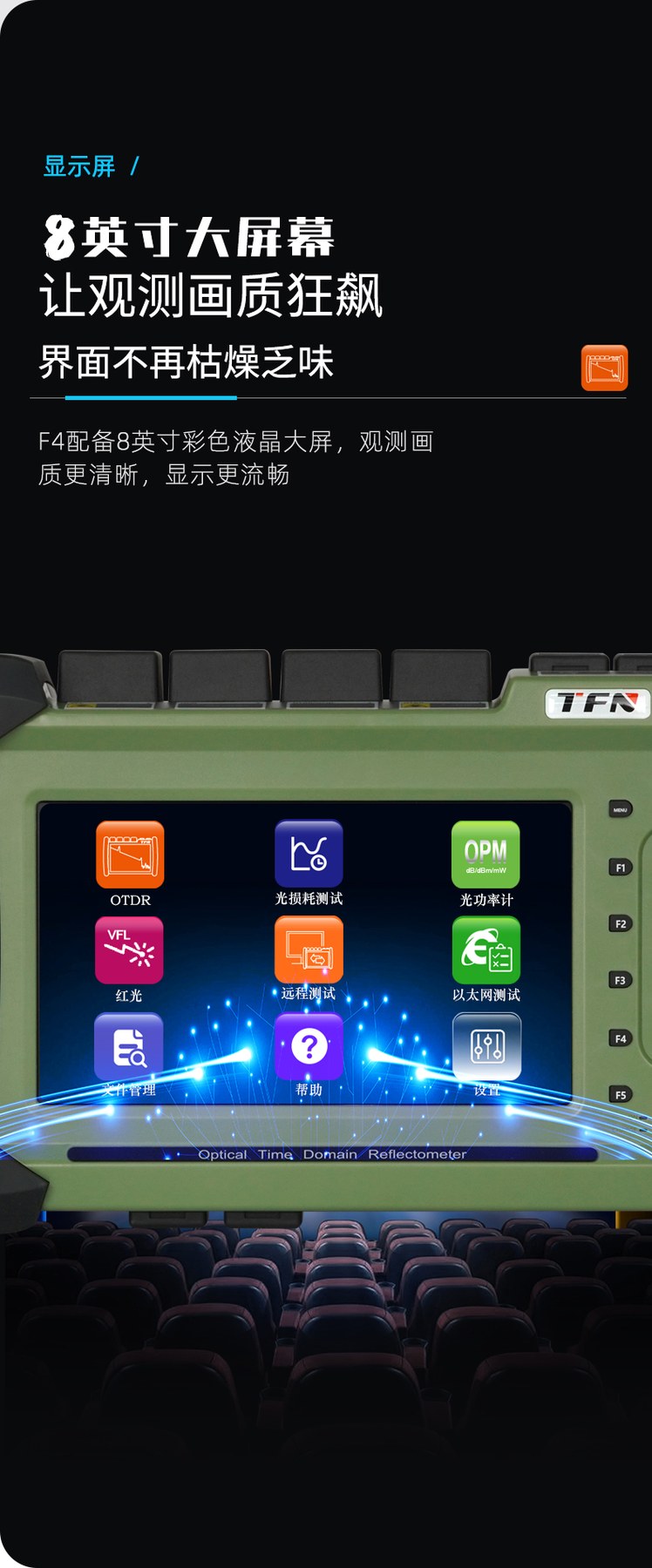

图：TFN F4 官方产品图文（4/12）

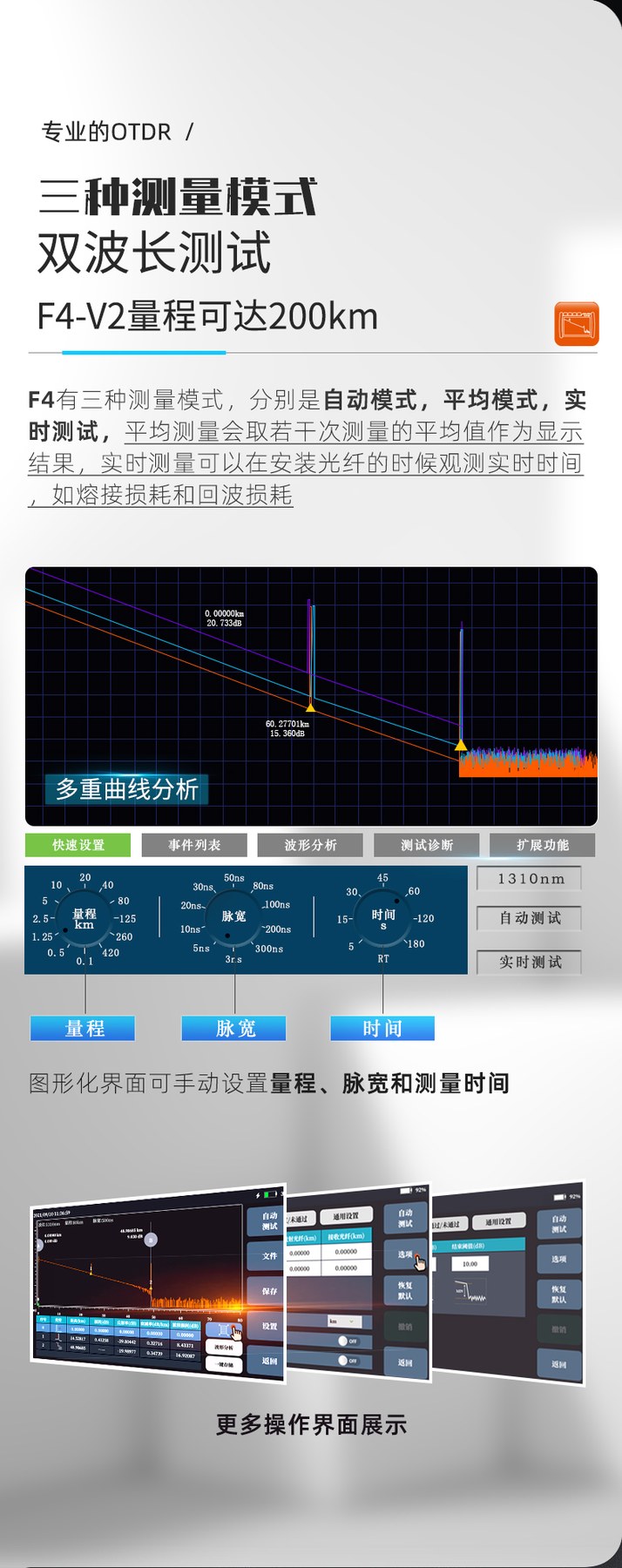

图：TFN F4 官方产品图文（5/12）
图：TFN F4 官方产品图文（6/12）

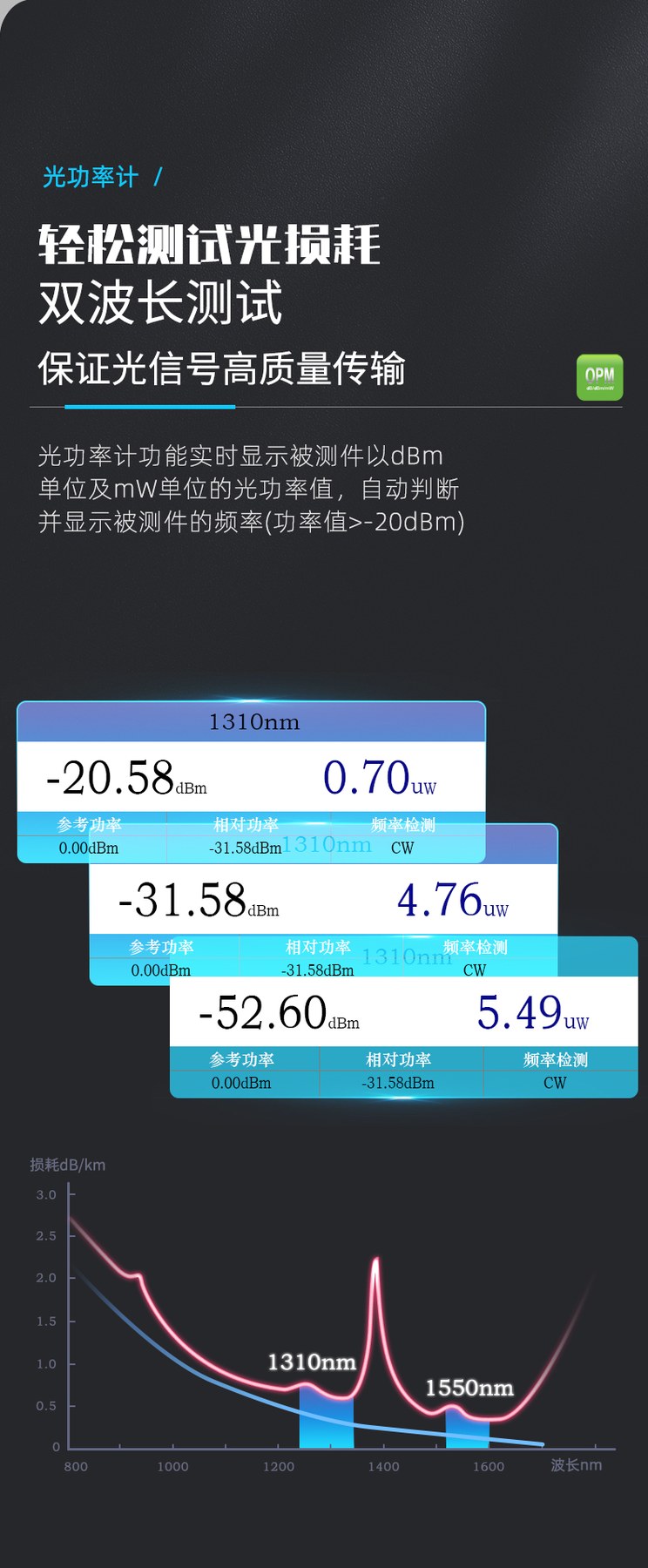

图：TFN F4 官方产品图文（7/12）

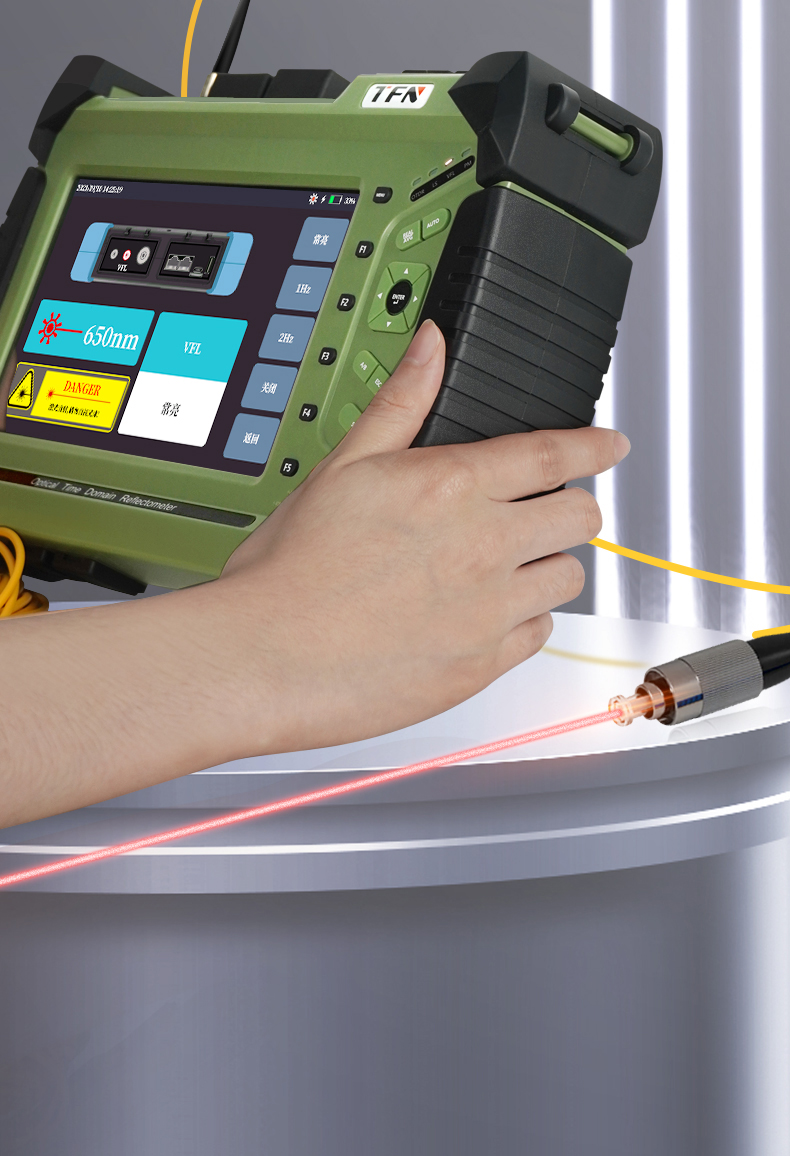

图：TFN F4 官方产品图文（8/12）

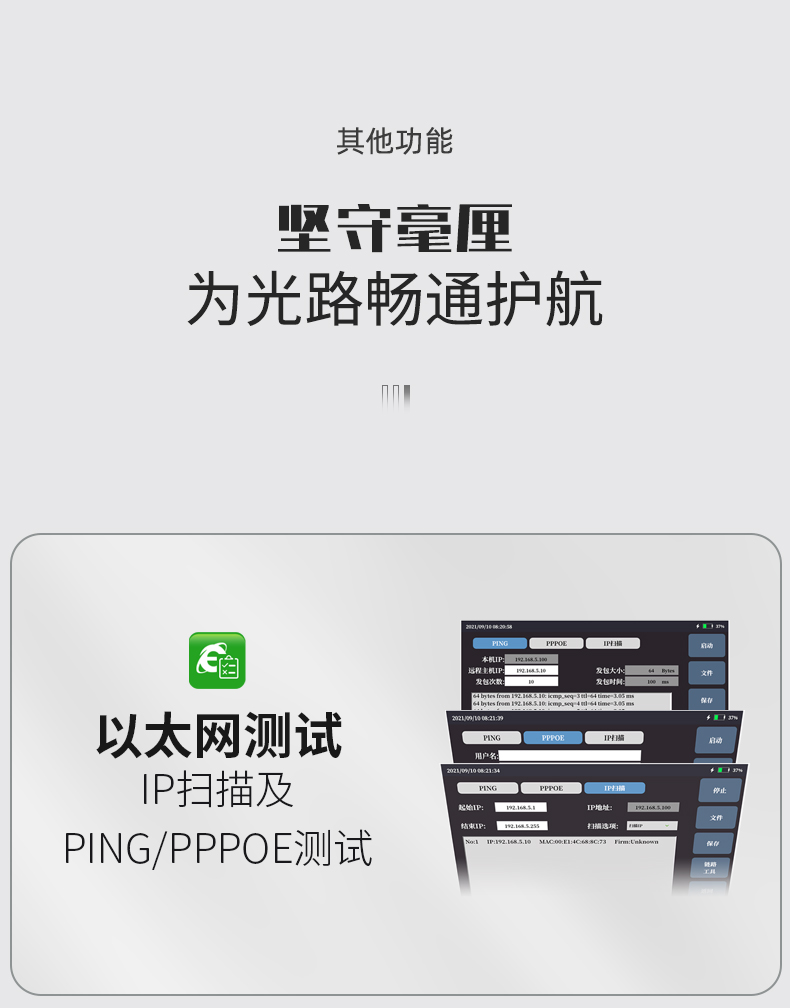

图：TFN F4 官方产品图文（9/12）
图：TFN F4 官方产品图文（10/12）

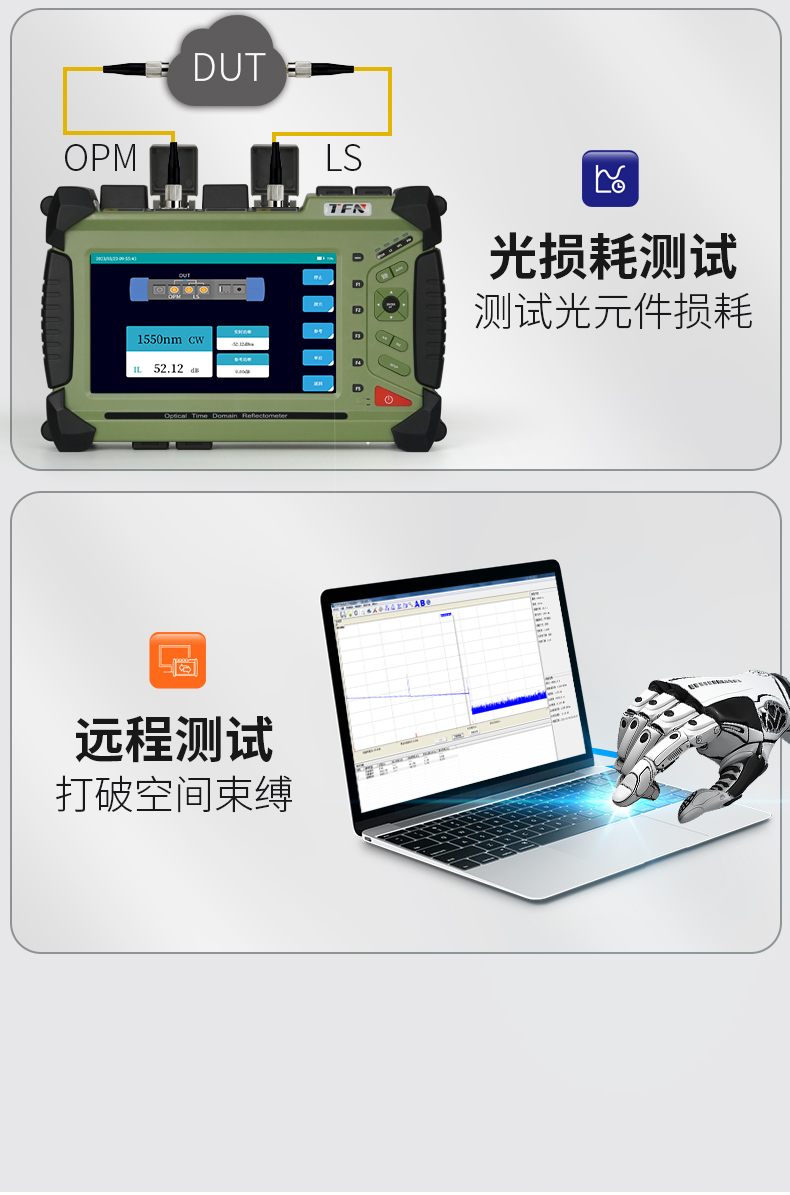

图：TFN F4 官方产品图文（11/12）

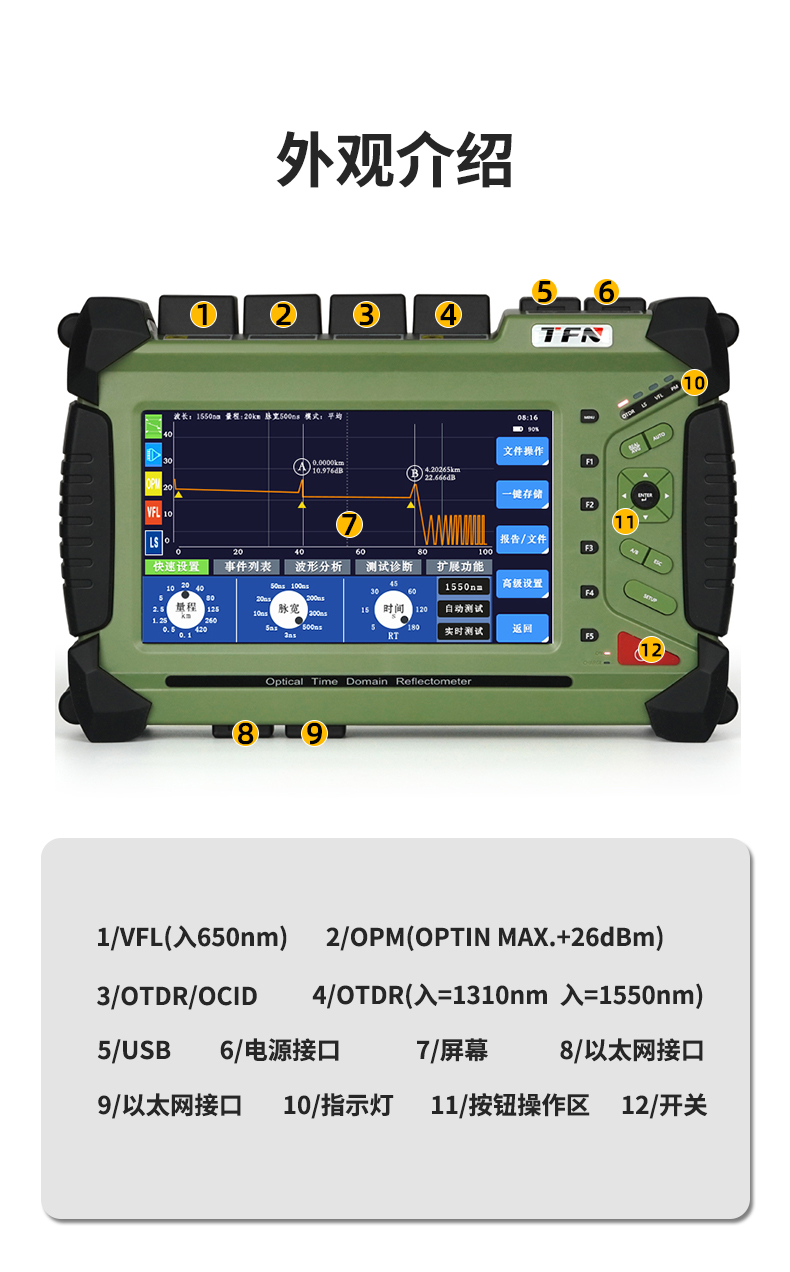

图：TFN F4 官方产品图文（12/12）
资源下载
• 详细指标：全部技术指标已单独整理，详见 F4 详细指标页
onetest仪器资源库 · TFN F4 光时域反射仪
TFN · 青岛一卓光电科技有限公司
F4 1310/1550nm 光时域反射仪 · 详细指标
高精度触摸屏 OTDR
详细指标
官方规格表
下表按 TFN 官网 F4 产品页「产品参数」规格表整理；未特别说明均为典型值。
• 技术参数
• 型号：光时域反射仪
• 项目：F4 F4-V1 F4-V2 F4-SMV
• 类型：单模 单多模一体
• 波长：1310/1550nm 1310/1550nm 850/1300/
• 最大
• 动态：范围 35/33dB 42/40dB 45/43dB 26/30/37/35dB
• 事件盲区2：1m 0.8m 0.8m 1m
• 衰减盲区：6m 6m 6m 6m
• 其他参数
• 测试量程：100m/500m/1.25km/2.5km/5km/10km/20km/
• 测试脉宽：3ns/5ns/10ns/20ns/30ns/50ns/80ns/100ns/200ns/
• 测距精度d：±（0.75m+取样间隔+0.0025%×测试距离）
• 损耗分辨率：±0.001dB
• 损耗阅值：0.01dB
• 线性度：±0.03dB/dB
• 最大采样点数：≥256k
• 采样分辨率：0.03m~4m
• 文件格式：SOR标准文件格式
• 损耗测量模式：4点法
• 激光安全等级：ClassII级
• 数据存储：标配：≥12GB
• 光连接器：FC/UPC（可互换SC、ST）
• 光源
• 激光类型：FP-LD
• 输出波长：与OTDR输出波长一致
• 输出功率e：≥-5dBm（单模）
• 工作模式：CW/270Hz/1kHz/2kHz
• 稳定度：CW，t0.5dB/15min（开机预热15min后测试）
• 可视故障定位
• 工作波长：650nm±20nm
• 输出功率：≥10mW
• 工作模式：CW/1Hz/2Hz
• 整机指标
• 显示：8寸彩色触摸屏1024X600
• 供电方式：电源适配器：输入100V~240V50/60Hz，输出12V~19V；
• 数据接口：USB-A、Type-C端，RJ45LAN100/1000Mbit/s
• 工作温度：-10℃~50℃
• 存储温度：40℃~70℃
• 相对湿度：0~95%无结露
• 整机重量：1.7KG
• 体积：292*191*75mm
注：以上参数取自 TFN 官网该产品页规格表（图片识别整理，可能存在识别误差），完整指标与适用条件以官方手册为准。
