    菊水 KIKUSUI
    PAT-T系列 大容量开关直流电源
    4kW至16kW · 20V至1500V · 功率因数 0.95 · RS232C 标配
    产品简介
    PAT-T 是菊水（KIKUSUI）的高效率大容量开关型恒压恒流自动交越直流电源系列，采用软开关（谐振）方式降低开关损耗与噪声，并以高密度安装技术显著压缩体积与重量。系列在同类产品中少见地内置功率因数改善电路（PF 典型值 0.95），可抑制谐波电流、简化并缩小配电设备、降低功耗；在 50°C 环境下仍保证满载连续运行。
    官方定位：面向实验室与产线的高容量可编程直流电源，以「大容量 + 紧凑机箱 + 高功率因数」为核心，标配 RS232C 与外部模拟控制/监视接口，可直接并入测试系统或单机使用。
    核心参数
    • 额定输出功率：4kW／8kW／16kW 三个容量等级（4kW 型单相输入时为 3kW）
    • 额定电压量程：20V／30V／40V／60V／80V／160V／250V／350V／500V／650V／850V／1000V／1500V 等多档
    • 额定电流量程：自 5.3A（PAT1500-5.3T）至 200A（PAT20-200T）
    • 并联扩容：同型号最多 5 台（PAT850-9.4T／PAT1000-8T／PAT1500-5.3T 为 2 台）单控并联，最大 40kW／2000A
    • 串联运行：同型号最多 2 台串联，适用于 8kW 与 4kW 机型（不支持主从运行）
    • 功率因数：0.95（典型值，输入 200VAC、额定负载时）
    • 效率：84% 以上（PAT20-200T）／85% 以上（其余 4kW 机型），测试条件为输入 200VAC、额定负载
    • 输入制式：单相/三相 200V 至 240VAC，50/60Hz；4kW 机型单相输入时输出降为 3kW
    • 保证工作温度：50°C 环境温度下满载连续运行
    • 数字接口：RS232C 标配；USB／GPIB／LAN（LXI）为工厂选件
    功能特性
    • 软开关（Soft Switching）：在电压或电流过零时刻进行功率器件开关动作，消除开关损耗与电压电流交叠；0V 开关称 ZVS、零电流开关称 ZCS。相比硬开关方案，发热更低、电路更小，因而机箱更紧凑且噪声更低
    • 功率因数改善电路：校正交流电压与电流的相位差（波形畸变造成的无功功率）。以 40V/200A、效率 85% 的直流电源满载运行为例，功率因数从 0.6 提升至 0.95 可使所需输入功率减少约 40%

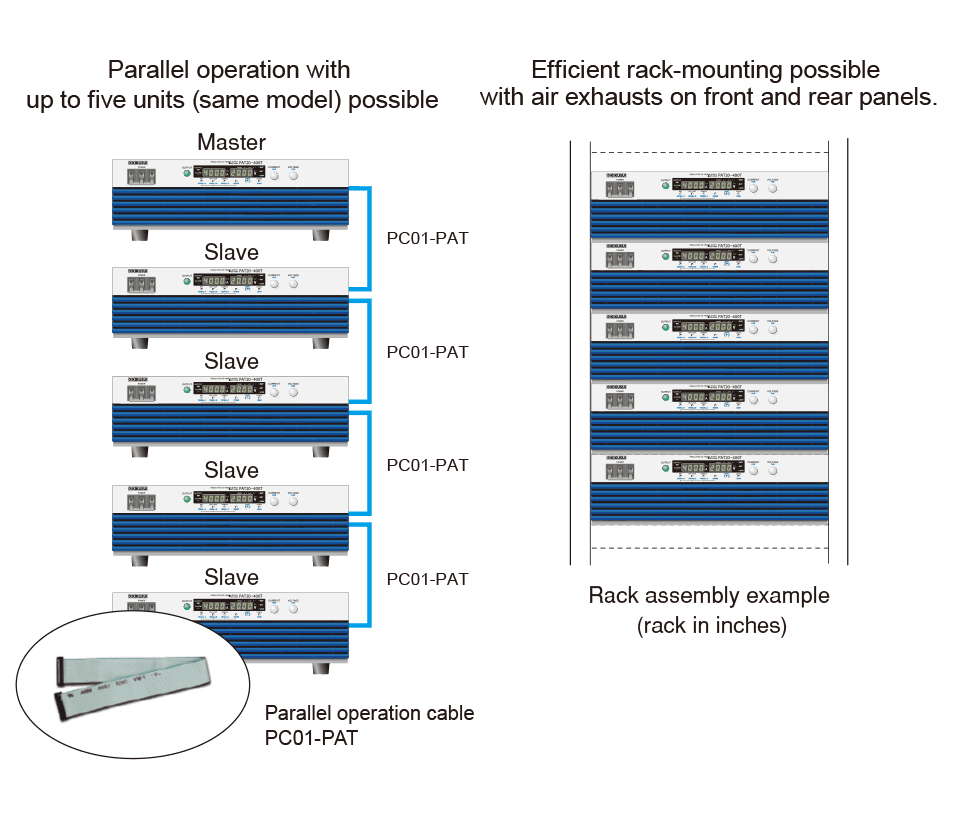

    • 单控并联扩容：同型号最多 5 台并联（部分高压机型 2 台），由主机面板统一控制与显示整个系统，最大显示为单机额定电流 × 并联台数；并联需选配并联运行电缆 PC01-PAT，台数不同所需电缆数不同。8kW 型 400V 输入机型与 4kW 型不支持并联
    • 串联运行：同型号最多 2 台串联，适用 8kW（PAT20-400T、PAT30-266T、PAT40-200T、PAT60-133T、PAT80-100T、PAT160-50T）与 4kW 机型；不支持主从运行
    • 通信接口：RS232C 标配，命令兼容 SCPI 与 IEEE 488.2；USB／GPIB／LAN（LXI）为工厂选件。LAN 接口符合 LXI 规范，可由远程浏览器直接控制与监视
    • 序列编辑软件：官方提供 Wavy for PAT-T 序列生成软件，可创建与编辑用户自定义波形；另提供免费的 Excel VBA 与 LabView 仪器驱动
    • 外部模拟控制：输出电压/电流可由 0 至 10V 外部电压或 0 至 10kΩ 外部电阻控制（0% 至 100% 或 100% 至 0%）；支持输出通断与输出中断（SHUTDOWN）控制
    • 监视与定时输出：额定电压输出时电压监视为 10.00V±0.25V、0V 时为 0.00V±0.25V；输出通断延时可在 0.1 至 10.0s 间以 0.1s 步进设定
    • 显示与精度：电压表最大显示 99.99／999.9，精度 ±（0.2% 读数 + 5 位）；电流表最大显示 999.9／99.99，精度 ±（0.5% 读数 + 5 位）（23°C±5°C）
    • 保护功能：过压（OVP）、过流（OCP）、过热（OHP）、输入缺相（PHASE）、风扇异常（FAN）、感测误接（SENSE）、泄放电路过热（BOHP）与输出中断（SD）共八类保护
    • 机箱形态：8kW 机型可在与旧款 7kW 产品相当的占位内提供更高功率；可选立式机架 VS01（含脚轮框架与把手套件），兼顾搬运与台式操作
    资源下载
    • PAT-T系列 大容量开关直流电源 的全部技术指标已单独整理，详见本页「详细指标」标签页。
    以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    菊水电子工业株式会社 · onetest 仪器资源库





    菊水 KIKUSUI
    PAT-T系列 大容量开关直流电源 详细指标
    4kW至16kW · 20V至1500V · 功率因数 0.95 · RS232C 标配
    详细指标
    以下为 PAT-T 系列的输入、输出、恒压/恒流、显示、保护、外部模拟控制与一般规格，取自菊水官网该产品详情页。系列按容量分为 4kW、8kW 与 16kW（TM）三个等级，同容量下按电压/电流组合再分机型。页内表格以 4kW 级为完整样例，8kW 与 16kW 级的机型清单见「型号与选件」。
    输入规格（4kW 级样例）
    • 额定输入电压：单相/三相 200V 至 240VAC，50Hz 至 60Hz
    • 输入电压/频率范围：180V 至 250V／47Hz 至 63Hz
    • 输入电流：单相 22A(max)（3kW 负载时）／三相 17A(max)（额定负载时）
    • 冲击电流：50A peak（max）
    • 输入功率：单相 4kVA(max)（3kW 负载时）／三相 5kVA(max)（额定负载时）
    • 效率与功率因数：84%（PAT20-200T）至 85%（其余机型）以上；功率因数 0.95（典型值）
    输出规格（4kW 级）
    • PAT20-200T：额定 20.00V／200.0A，额定输出功率 4kW（三相输入）或 3kW（单相输入）
    • PAT40-100T：额定 40.00V／100.0A
    • PAT60-67T：额定 60.00V／67.00A
    • PAT160-25T：额定 160.0V／25.00A
    恒压与恒流特性（4kW 级）
    • 电压设定精度：±（0.2% 额定 + 50mV）；最大可设定电压为额定值的 105%
    • 电压电源变动/负载变动：±（0.05% 额定 + 5mV）／±（0.1% 额定 + 5mV）
    • 电压瞬态响应时间：5ms（负载电流由 50% 瞬时变化至 100% 时）
    • 电压纹波噪声：100／300／350／350 mVp-p（10Hz 至 20MHz 带宽）；10／30／30／30 mVrms（5Hz 至 1MHz 带宽）
    • 上升/下降时间：上升 100ms（额定负载）与 100ms（空载）；下降 100ms（额定负载）与 2000ms（空载）
    • 电流设定精度：±（0.5% 额定 + 50mA）；最大可设定电流为额定值的 105%（三相输入）或 105%×75%（单相输入）
    • 电流电源变动/负载变动：±（0.1% 额定 + 30mA）／±（0.2% 额定 + 30mA）
    • 电流纹波噪声：400／300／250／200 mArms（5Hz 至 1MHz 带宽）
    • 温度系数：电压 100ppm/°C(max)、电流 200ppm/°C(typ)，均为外部模拟控制时
    输出通断延时与显示
    • OUTPUT ON/OFF 延时：OFF 或 0.1 至 10.0s，分辨率 0.1s
    • 电压显示：最大显示 99.99／999.9，精度 ±（0.2% 读数 + 5 位）@23°C±5°C
    • 电流显示：最大显示 999.9／99.99，精度 ±（0.5% 读数 + 5 位）@23°C±5°C
    保护功能
    • 保护种类：过压保护 OVP、过流保护 OCP、过热保护 OHP、输入缺相保护 PHASE、风扇异常保护 FAN、感测误接保护 SENSE、泄放电路过热保护 BOHP、输出中断 SD
    外部模拟控制与监视
    • 输出通断控制：OUTPUT ON/OFF 与 SHUTDOWN
    • 恒压外部控制：0 至 10V 外部电压对应额定输出电压 0% 至 100%；0 至 10kΩ 外部电阻对应 0% 至 100% 或 100% 至 0%
    • 恒流外部控制：0 至 10V 外部电压对应额定输出电流 0% 至 100%；0 至 10kΩ 外部电阻对应 0% 至 100% 或 100% 至 0%
    • 监视输出：额定电压输出时电压监视 10.00V±0.25V，0V 时 0.00V±0.25V
    通信接口
    • 标配：RS232C；命令兼容 SCPI 与 IEEE 488.2
    • 工厂选件：LAN for PAT（符合 LXI 规范）、USB for PAT、GPIB for PAT
    型号与选件
    • 4kW 级（单相/三相 200-240V）：PAT20-200T（20V/200A）· PAT40-100T（40V/100A）· PAT60-67T（60V/67A）· PAT160-25T（160V/25A）；单相输入时输出降为 3kW
    • 8kW 级（三相 200-240V）：PAT20-400T · PAT30-266T · PAT40-200T · PAT60-133T · PAT80-100T · PAT160-50T · PAT250-32T · PAT350-22.8T · PAT500-16T · PAT650-12.3T · PAT850-9.4T · PAT1000-8T · PAT1500-5.3T
    • 16kW 级（TM 型，三相）：PAT20-400TM · PAT20-800TM · PAT20-1200TM · PAT20-1600TM · PAT20-2000TM · PAT40-400TM · PAT40-600TM · PAT40-800TM · PAT40-1000TM · PAT60-266TM · PAT60-399TM · PAT60-532TM · PAT60-655TM · PAT160-100TM · PAT160-150TM · PAT160-200TM · PAT160-250TM
    • 并联运行电缆 PC01-PAT：单控并联连接用；所需电缆数量视并联台数而定
    • 接口选件 LAN for PAT／USB for PAT／GPIB for PAT：工厂选件，在标配 RS232C 之外增加对应数字接口
    • 立式机架 VS01：含脚轮框架与把手套件，适配 PAT-T 全系列，便于搬运与台式操作
    • 输入电源电缆 AC8-4P4M-M6C：输入电源连接用
    • 电源开关护罩 OP01-PAT：防止误操作
    • 机架支架 KRB150-TOS／KRB3-TOS：机架安装用
    • 序列生成软件 Wavy for PAT-T／应用软件 WAVY 系列：用户自定义波形的创建与编辑；Excel VBA 与 LabView 驱动可免费获取
    资源下载
    以上规格取自菊水（KIKUSUI）官网 PAT-T 系列产品详情页（Features／Specifications／Line-up／Options 段落）。
    菊水电子工业株式会社 · onetest 仪器资源库
