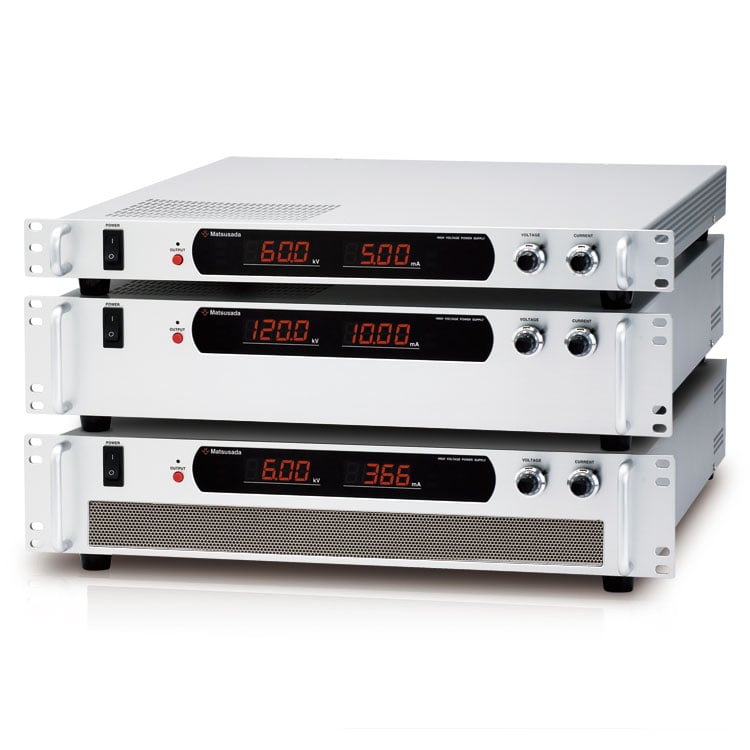

    AK-30P210 是松田精密（Matsusada Precision）AK 系列的一款直流电源，最大输出电压 30kV，最大输出电流 210mA，最大输出功率 6.4kW。 Rack-mount CV/CC High Voltage Power Supply The AK series consists of high-performance high-voltage power supplies delivering up to 120 kV and 6.
    AK-30P133 是松田精密（Matsusada Precision）AK 系列的一款直流电源，最大输出电压 30kV，最大输出电流 133mA，最大输出功率 4kW。 Rack-mount CV/CC High Voltage Power Supply The AK series consists of high-performance high-voltage power supplies delivering up to 120 kV and 6.
    AK-30P100 是松田精密（Matsusada Precision）AK 系列的一款直流电源，最大输出电压 30kV，最大输出电流 100mA，最大输出功率 3kW。 Rack-mount CV/CC High Voltage Power Supply The AK series consists of high-performance high-voltage power supplies delivering up to 120 kV and 6.
    1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

    同厂商产品

    PXB是菊水（KIKUSUI）的新一代双向大容量直流电源系列，把20kW输出压缩进3U机箱，单台即可在电源（Source）与负载（Sink）两个方向工作，额定电压覆盖50V、100V、250V、500V、1000V、1500V六档共7个机型。当DUT电压低于设定值时电流由本机流向DUT，高于设定值时电流由DUT流回本机并回馈至交流电网（回馈效率90%以上），适用于逆变器、电机驱动、双向DC/DC、电池储能等能量双向流动的测试场景，最多25台并联可达500kW。

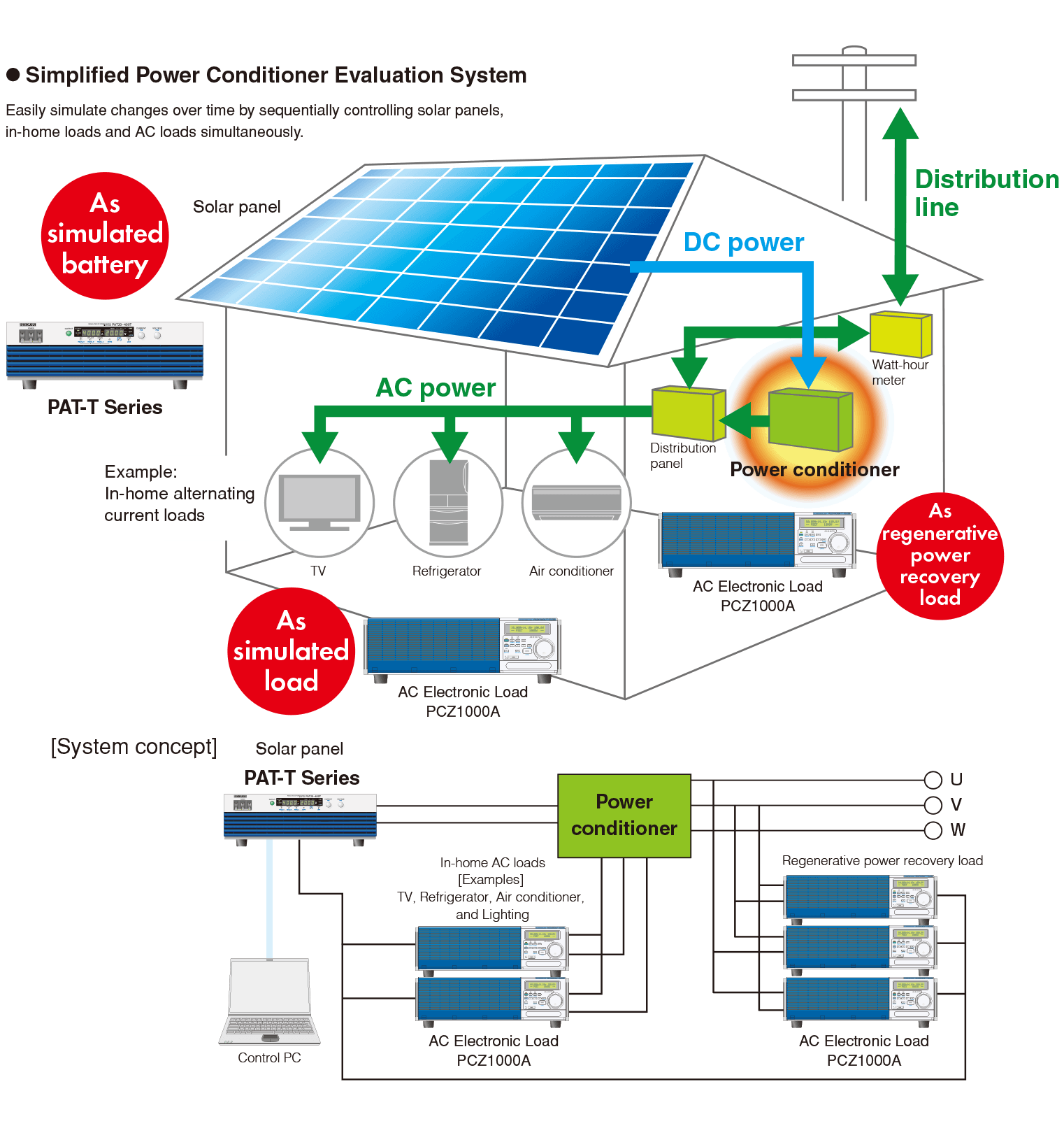

    PAT-T是菊水（KIKUSUI）的高效率大容量开关型恒压恒流自动交越直流电源系列，按容量分4kW、8kW、16kW三个等级，电压量程覆盖20V至1500V。系列采用软开关（ZVS/ZCS）方式降低开关损耗与噪声，并内置功率因数改善电路（PF典型值0.95），可抑制谐波电流、缩小配电设备并降低功耗；50°C环境下保证满载连续运行，同型号最多5台单控并联可达40kW/2000A。

    PXT系列 0V至1500V 20kW大容量宽范围直流电源|菊水 (在产)

    PXT是菊水（KIKUSUI）的大容量宽范围直流电源系列，在3U机箱内提供20kW额定输出，电压量程覆盖500V、1000V、1500V三档，可选三相三线200V或400V输入。系列采用2.25至3倍功率比的功率型工作区设计，额定功率内电压与电流可大范围组合（PXT20K-500可从500V-40A运行到166.6V-120A），50°C环境温度下满载连续运行，标配LAN、USB、RS232C与隔离型外部模拟控制，并具备可变内阻、Bleeder通断、序列、I-V特性等功能，最多25台并联可扩展至500kW。
    参考价格 ：

    厂家：菊水|菊水电子工业株式会社 （收录22个产品）

    产地：日本

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    菊水 KIKUSUI
    PXT系列 大容量宽范围直流电源
    0V至1500V · 20kW／3U · 2.25至3倍功率型工作区 · 50℃满载连续 · 最多25台并联500kW
    产品简介
    PXT 是菊水（KIKUSUI）的大容量宽范围直流电源系列，在紧凑的 3U 机箱内提供 20kW 额定输出，电压量程覆盖 500V、1000V、1500V 三档，并可选三相三线 200V 或 400V 输入。系列采用「2.25 至 3 倍功率比」的功率型工作区设计，在额定功率内电压与电流可大范围组合（如 PXT20K-500 可从 500V-40A 一直运行到 166.6V-120A），一台机器即可覆盖原本需要多台单量程电源才能覆盖的范围。出色的散热设计保证 50°C 环境温度下仍可满载连续运行，适合高温、机内集成等苛刻场景。
    官方定位：面向高功率电气与电子设备的高性能大容量宽范围直流电源，既可单机使用，也可集成进测试设备；标配 LAN、USB、RS232C 与外部模拟控制（隔离型），并具备可变内阻、Bleeder 通断控制、输出通断延时、序列、I-V 特性与虚拟多通道等功能，配合最多 25 台并联可扩展至 500kW。
    核心参数
    • 输出功率：20kW（3U 机箱内）
    • 输出电压量程：0V至500V／0V至1000V／0V至1500V 三档
    • 输出电流量程：0A至120A（500V）／0A至60A（1000V）／0A至30A（1500V）
    • 工作区特性：2.25 至 3 倍功率比；如 PXT20K-500 可在 500V-40A 与 166.6V-120A 之间无缝运行
    • 纹波噪声：CV 100mVrms（500V）／250mVrms（1000V）／300mVrms（1500V）；PXT20K-500 指定值 700mVp-p

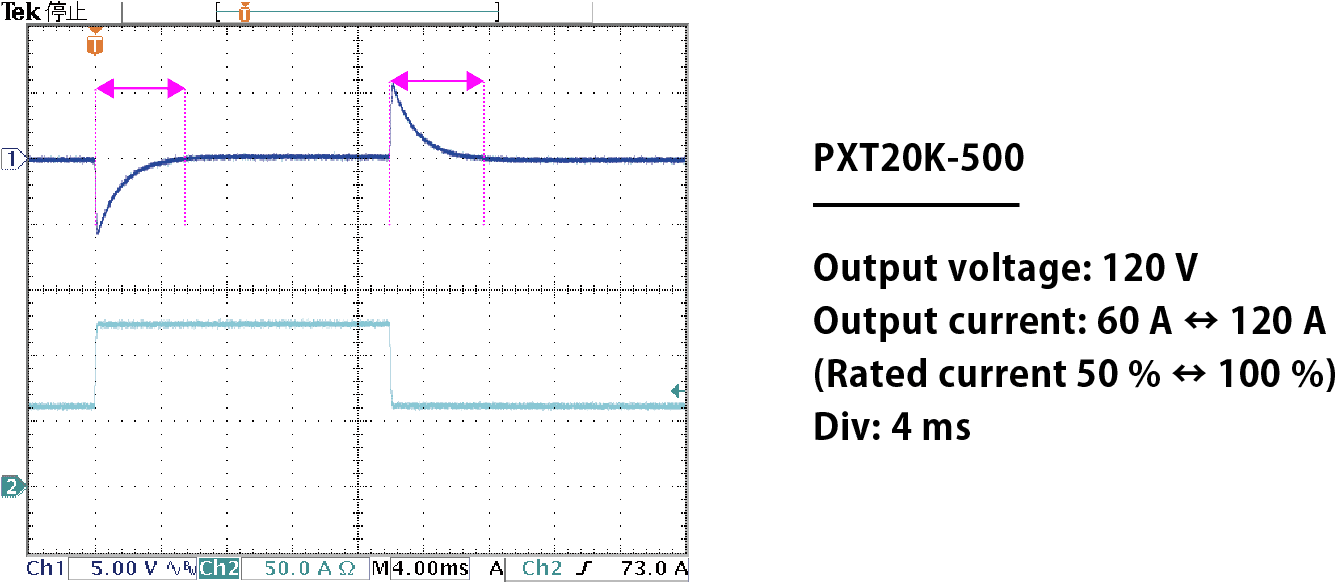

    • 瞬态响应：6ms 以内（CV 模式响应设为 FAST 时，负载电流在最大电流 50% 至 100% 间波动）
    • 无负载下降时间：750ms（有助于缩短测试节拍）
    • 环境温度：0°C 至 50°C 满载连续运行
    • 输入电源：三相三线 200V 或 400V；额定功率下不受输入电压限制
    • 并联扩容：最多 25 台并联（含主机），最大 500kW，主从并联由主机面板统管
    • 重量：约 38kg（500V／1000V）／37kg（1500V）
    功能特性
    • 高功率密度 20kW／3U：将 20kW 大容量输出压缩进 3U 机箱，可单机使用或直接集成进测试设备
    • 宽范围功率型工作区：2.25 至 3 倍功率比设计，额定功率内电压与电流可自由组合，覆盖多台单量程机型的应用
    • 高温满载运行：出色的散热设计保证 0°C 至 50°C 环境下满载连续运行，适配机内集成等高温苛刻场景
    • 低纹波噪声：开关型电源中较低的纹波噪声；PXT20K-500 指定值 700mVp-p（100mVrms）
    • 快速瞬态响应：CV 模式 FAST 响应下瞬态响应 6ms 以内，电流骤变时仍保持高品质输出波形
    • Bleeder 通断功能：开启后可在输出关闭时快速泄放负载侧电荷、降低输出电压；接电池类负载时关闭 Bleeder 可避免过度放电（PXT20K-500 内部电阻约 55kΩ、PXT20K-1500 约 560kΩ）
    • 优先工作模式：输出开启时可设定恒压（CV）、恒流（CC）或恒功率（CP）优先；接电池或电源类负载时选 CC 优先可抑制过冲
    • 响应速度可选择：按测试条件与负载规格选择电源的响应速度
    • 可变内阻功能：恒压运行时按设定电阻值随输出电流压降，可简单模拟蓄电池、线束等的内阻
    • 序列功能：可连续执行预设操作；全部程序共 30 个、最多可创建 10000 步；程序存于机内并可经前面板导出至 U 盘
    • I-V 特性功能：在 CC 与 CV 模式下分别注册 3 至 100 个任意点（点间线性插值），用于模拟蓄电池等器件的 I-V 特性
    • 通用数字 I/O：后面板 EXT CONT 连接器的通用数字输入与输出端子可任意分配功能，便于与其他测量设备组合；数字 I/O 同时支持 NPN 与 PNP 型 PLC，模拟 I/O 标配与输出端子隔离
    • 虚拟多通道（VMCB）：可与虚拟多通道功能配合，对多台 PXT 做虚拟分组与管理，实现 1 对 N、N 对 M 及大规模联网远程控制与监视；最多可匹配 8 台 PXT 的控制时序，并可混连 PXB 系列
    • 通信监控与 LAN 安全：具有通信监控功能：LAN 线断开或未建立通信时报警提示，并在设定时间内无通信时关闭输出；内建 Web 服务器可设密码限制访问，使用 VXI-11／HiSLIP／SCPI-RAW 时可用 IP 地址限制主机（最多注册 4 台）
    • 触摸屏操作：配备压感触摸屏，按压或滑动即可选择项目与设定数值，戴手套亦可操作
    资源下载
    • PXT系列 大容量宽范围直流电源 的全部技术指标已单独整理，详见本页「详细指标」标签页。
    以上内容与指标均取自菊水（KIKUSUI）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
    菊水电子工业株式会社 · onetest 仪器资源库





    菊水 KIKUSUI
    PXT系列 大容量宽范围直流电源 详细指标
    0V至1500V · 20kW／3U · 2.25至3倍功率型工作区 · 50℃满载连续 · 最多25台并联500kW
    详细指标
    以下为 PXT 系列各机型（按输入电压 200V／400V 区分）的输出、纹波、稳压、输入与一般规格，取自菊水官网该产品详情页。机型命名规则：PXT＋功率＋电压，如 PXT20K-500 表示 20kW／500V 量程；同型号按输入电压分 3P3W 200V 与 3P3W 400V 两种。
    输出规格（按机型）
    • PXT20K-500（200V 输入）：0V至500V／120A／20kW；CV 纹波 100mVrms；输入电流 80A；重量约 38kg
    • PXT20K-500（400V 输入）：0V至500V／120A／20kW；CV 纹波 100mVrms；输入电流 40A；重量约 38kg
    • PXT20K-1000（200V 输入）：0V至1000V／60A／20kW；CV 纹波 250mVrms；输入电流 80A；重量约 38kg
    • PXT20K-1000（400V 输入）：0V至1000V／60A／20kW；CV 纹波 250mVrms；输入电流 40A；重量约 38kg
    • PXT20K-1500（200V 输入）：0V至1500V／30A／20kW；CV 纹波 300mVrms；输入电流 80A；重量约 37kg
    • PXT20K-1500（400V 输入）：0V至1500V／30A／20kW；CV 纹波 300mVrms；输入电流 40A；重量约 37kg
    稳压与瞬态特性
    • 电源变动（Line Regulation）：CV ±100mV（500V）／±200mV（1000V）／±300mV（1500V）；CC ±240mA（500V）／±120mA（1000V）／±60mA（1500V）
    • 负载变动（Load Regulation）：CV ±250mV（500V）／±750mV（1000V／1500V）；CC ±240mA（500V）／±120mA（1000V）／±60mA（1500V）
    • 瞬态响应：6ms 以内（CV 模式响应设为 FAST 时，输出电压恢复至额定值 ±(0.1%＋10mV) 以内；输出电流波动为设定输出电压下最大电流的 50% 至 100%）
    • 响应速度：可选择，按测试条件与负载规格设置
    输入与一般规格
    • 输入方式：三相三线 200V 或 400V；两种输入电压均为额定功率全输出，不受输入电压限制
    • 输入电流：80A（200V 输入）／40A（400V 输入）
    • 工作温度：0°C 至 50°C（32°F 至 122°F）；50°C 满载连续运行
    • 重量：约 38kg（500V／1000V 机型）／37kg（1500V 机型）
    • 冷却方式：风扇强制风冷（散热设计支持高温环境）
    保护功能
    • 过压保护 OVP：按设定值动作，输出关闭并报警
    • 欠压保护 UVP：按设定值动作
    • 过功率保护 OPP：按设定值动作
    • 过流保护 OCP：按设定值动作
    • 通信异常保护 WDOG：看门狗式通信错误保护
    • 外部输入报警 EXT LOW：外部输入报警检测
    • 通信监控：LAN 断开或无通信时报警，并在设定时间内无通信时关闭输出
    接口与控制
    • 标配通信接口：LAN、USB、RS232C
    • 外部模拟控制：隔离型，标配；经后面板 EXT CONT 连接器控制
    • 外部模拟输入：电压与电流值设定（EXT CV 为恒压模式电压控制、EXT CC/CP 为恒流/恒功率模式电流控制）
    • 外部模拟输出：VMON 电压监视、IMON 电流监视
    • 通用隔离数字输入：Ch.1 至 Ch.5，光耦隔离输入，兼容电流源/吸两种输出；可选功能含 DC OUTPUT 输出通断、LOW 报警产生/解除、积分测量启停、积分值复位、测量触发输入、预设记忆读取；Ch.6 固定为 HIGH 报警产生
    • 通用隔离数字输出：Ch.1 至 Ch.6，半导体继电器输出；可选功能含 DC OUTPUT 端子输出状态监视、上电监视、报警监视、工作模式监视、预设记忆监视
    • 连接器：EXT CONT 采用后面板 D-Sub25 针连接器
    • LAN 安全：内建 Web 服务器可设密码限制访问；VXI-11／HiSLIP／SCPI-RAW 控制可用 IP 地址限制主机（最多注册 4 台）
    功能与运行方式
    • 优先工作模式：输出开启时可设定恒压（CV）、恒流（CC）、恒功率（CP）优先
    • 工作区：2.25 至 3 倍功率比功率型工作区，额定功率内电压与电流自由组合
    • 序列功能：最多 30 个程序、10000 步；程序存于机内并可经前面板导出至 U 盘
    • I-V 特性功能：CV／CC 模式；设定点 3 至 100 点，点间线性插值
    • 可变内阻功能：恒压运行下按设定电阻值随输出电流压降
    • Bleeder 通断：Enable 时输出关闭下仍产生汲电流；Disable 时防止输出关闭时的意外放电（仍存在由内部电阻引起的少量汲电流）；PXT20K-500 内部电阻约 55kΩ、PXT20K-1500 约 560kΩ
    • 并联运行：最多 25 台（含主机）、500kW；主从并联，主机面板控制并显示整个系统；具自动识别功能；可混连不同输入额定电压的机型；10 台以上并联需与本厂协商
    • 虚拟多通道（VMCB）：对多台 PXT 做虚拟分组管理，支持 1 对 N 与 N 对 M 联网远程控制与监视；最多匹配 8 台 PXT 的控制时序；可混连 PXB 系列；VMCB 主机经 LAN 连接
    型号与选件
    • PXT20K-500（3P3W 200V／400V）：0V至500V／120A／20kW；输入电流 80A／40A；约 38kg
    • PXT20K-1000（3P3W 200V／400V）：0V至1000V／60A／20kW；输入电流 80A／40A；约 38kg
    • PXT20K-1500（3P3W 200V／400V）：0V至1500V／30A／20kW；输入电流 80A／40A；约 37kg
    • 并联运行信号电缆套件 PC01-PXB：多台并联运行用
    • 机架安装支架 KRB150-TOS：机架安装用
    • 机架安装支架 KRB3-TOS：机架安装用
    • 负载电缆 DC80-2P3M-M10M10：负载连接电缆（用于 PXT20K-500）
    资源下载
    以上规格取自菊水（KIKUSUI）官网 PXT 系列产品详情页（Features／Specifications／Line-up／Options／External Control 段落）。
