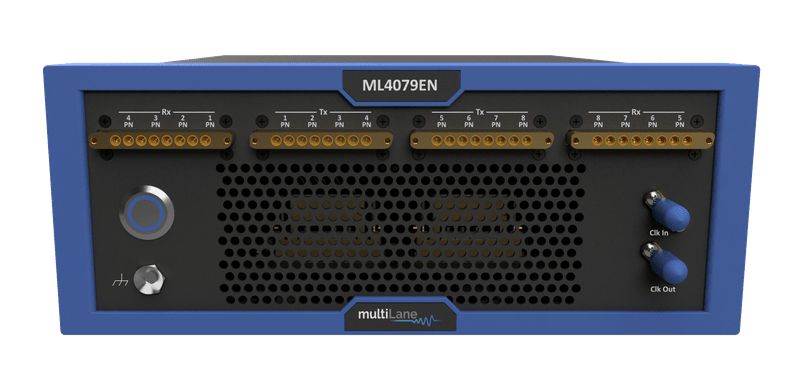

ML4079EN 8通道 800G误码率测试仪 PAM4 29/61GBaud NRZ 29/561 Gbps |MultiLane

ML4079EN 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。ML4079EN 具有独特的集成抖动和噪声注入功能，以支持 IEEE JTOL 和 ITOL 测量。波特率：PAM4: 18.5 – 29 GBaud / 37 – 61 GBaudNRZ: 18.5 – 29 Gbps / 37 – 61 Gbps通道数：8调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT,JP0838, SSPRQ, 自定义信号幅度：0 – 1200 mVpp at High Rates & 0 – 1800 mVpp at Low Rates外形尺寸：台式/机架实验室和生产测试

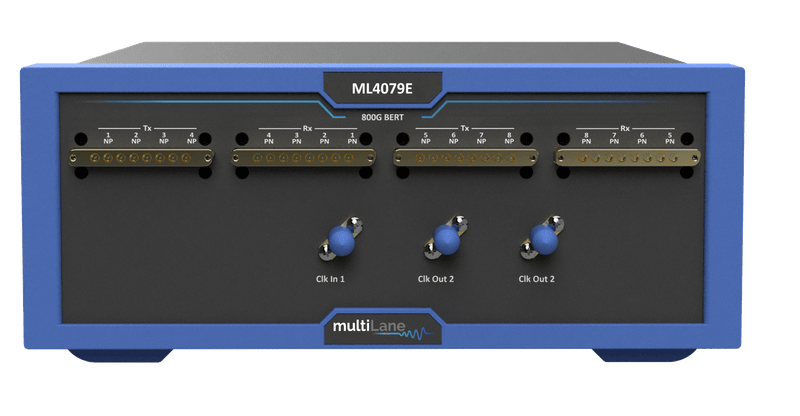

ML4079E 8通道 800G误码率测试仪 PAM4 29/58 GBaud NRZ 29/58 Gbps |MultiLane

ML4079E 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。该平台还可以支持接收机压力和抖动容限测试。波特率：PAM4: 23 – 29 GBaud / 46 – 58 GBaudNRZ: 23 – 29 Gbps / 46 – 58 Gbps通道数：8调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 ,SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义信号幅度：0 – 700 mVpp外形尺寸：台式/机架实验室和生产测试

ML4079D 8通道 400G误码率测试仪 PAM4 14.9/29.5GBaud NRZ14.3/29.5 Gbps |MultiLane (在产)

ML4079D 是一款功能齐全的 400G BERT，可配置为 8 通道 PAM4 30 GBaud 或 8 通道 NRZ 30 Gbps 通道。

接收器支持 FEC 解码（802.3bj KR4/缩放的 KP4），并将返回 FEC 场景的丢帧率和未成帧数据的 BER。接收器还显示眼睛的直方图和通道随时间变化的 SNR。

发射机支持 IEEE 和 OIF 规定的所有标准测试模式，如 PRBSQ13、SSPRQ、PRBSQ31、QPRBS13-CEI 等。用户还可以对 TX 进行编程，以输出长达 32 kb 的用户定义码型。发射功率足以测试长达 10 Km 的 SMF 链路。

波特率：

PAM4: 9 – 14.3 Gbps and 22 – 29.5 Gbps

NRZ: 9 – 14.3 Gbps and 22 – 29.5 Gbps

通道数：4

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13/15/16/23/31/58 PRBS13Q, 31Q and SSPRQ

Square wave, JP03A/B, CID JTOL pattern

信号幅度： 0-1200 mVpp

外形尺寸：台式/机架实验室和生产测试

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

ML4079D是一款功能齐全的400G BERT，可配置为8通道29.5 GBaud PAM4或8通道29.5 Gbps NRZ。接收机支持FEC解码(802.3bj KR4/scaled KP4)，并将返回FEC的帧丢失率和非帧数据的BER。接收器还显示了眼睛的直方图和随时间变化的信道信噪比。

发射器支持所有由IEEE和OIF标准授权的测试码型，如PRBSQ13, SSPRQ, PRBSQ31, 用户也可以对TX进行编程，以输出长达32kb的用户自定义码型。发射功率足够测试长达10公里SMF链路。

主要特点

发射:

• NRZ模式下的数据速率为9 - 14.3和22 - 29.5 Gbps

• 比特率调整步长为100kbps，并找到RX PLL锁定裕度。

• 数据速率在PAM4模式下9 - 14.3和22 - 29.5 Gbd

• 高频时钟输出> 2.4 GHz

• 独立控制眼内电平

• 可达1.5 Vppd输出摆动

• 支持Gray coding和极性反相

• 3-tap FIR Pre-和Post-emphasis高达6分贝

• 错误插入

可用码型是:

• PRBS 7/9/11/13/15/16/23/31/58和它们的反相

• PRBS13Q, PRBS31Q

• SSPRQ 和 SSPR 方波，JP03A/B, CID JTOL码型

接收:

• 自适应均衡器和信道IL预估量高达14 dB (FFE+DFE).

• 用户可通过64步长选择CTLE 0 - 9db.

• 随时间变化的信噪比监控。

• 眼图监测器

• 可调PAM slicer阈值

误码检测的码型:

• 伪随机位序列 7/9/11/13/15/16/23/31

• PRBS13Q 和 PRBS31Q

• 自动模式检测.

• LOS显示

KR4/KP4 FEC仿真器计算帧丢失率，并返回有和没有FEC的误码率

技术参数

	参数	规格
PPG	比特率	PAM4: 9 – 14.3 Gbd and 22 – 29.5 Gbd NRZ: 9 – 14.3 Gbps and 22 – 29.5 Gbps
	TX差分振幅	0-1200 mVpp
	码型	PRBS 7/9/11/13/15/16/23/31/58 PRBS13Q, 31Q and SSPRQ 方波, JP03A/B, CID JTOL 码型
	TX振幅调整	1.5 mV的步长
	Pre- / Post-emphasis	6 dB
	Pre-Emphasis 分辨率	1000 步长
	均衡滤波器间距	1 UI
	随机抖动RMS	230 fs
	上升/下降时间(20–80%)	16 ps
	编码	支持DFE预编码和Gray 编码
	J4	1 ps
	输出回损（高达10GHz）	< -15 dB
ED	输出回波损耗 (16-25GHz)	< -10 dB
	误码检测器输入范围	50 mV– 1200 mV 差分
	输入回损	优于10db
	输入回损	1 - 9 dB
	总DFE /FFE/ CTLE均衡	超过14db
GENERAL	TX/RX连接器	2.92 mm连接器(2.4 mm可选)
	参考时钟输出	Rate 4/8/16/32/128
	时钟输入范围	50 - 550 MHz
	时钟输入幅度	200 - 1000 mV
	输入阻抗	50 Ω
	温度范围	0-75 °C

选型及配件

订购信息

选项	说明
ML4079D	400G BERT (8 CH 28 GBd PAM & NRZ)
3YW	总共3年保修
CAL	单次校准
3YWC	保修3年，每年校准1次
Option 24	2.4毫米连接器

推荐附件

仪器	推荐相匹配的电缆	选择相匹配的电缆集	注解
ML4079D standard	16x MLCBPM-2.92-30	2x MLCBPM-2.92-30-16	2.92毫米连接器2x16通道30厘米
ML4079D standard	16x MLCBPM-2.92-60	2x MLCBPM-2.92-60-16	2.92 mm连接器2x16通道60cm
ML4079D-24	16x MLCBPM-2.4-30	2x MLCBPM-2.4-30-16	2.4 mm连接器2x16通道30cm
ML4079D-24	16x MLCBPM-2.4-60	2x MLCBPM-2.4-60-16	2.4 mm连接器2x16通道60cm
