采样示波器约 5 秒时间可捕获 100 万个样本，采样速率高达 250,000 样本/秒内置高灵敏度 O/E（-15 dBm，典型值，SMF）高带宽：35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (电)低抖动：200 fs rms（典型值）NRZ和PAM4信号分析能力，支持的53-Gbaud PAM4分析用于NRZ和PAM4的内置时26/53 Gbaud钟恢复单元（CRU）NRZ抖动分量分析BERT低抖动PPG：600 fs（典型值）高灵敏度ED：25 mV（典型值）

同厂商产品

ML4079ELN 8通道 800G误码率测试仪 PAM4 29/58 GBaud NRZ 28/58 Gbps |MultiLane

ML4079ELN 是一款 800G BERT，旨在为各种应用提供交钥匙解决方案。该 ML4079ELN 具有高达 34 dB 的 Rx 均衡功能，专为长距离应用而设计;非常适合验证无源和有源互连，包括以太网、线性可插拔光学器件、PCIe 和低速率汽车应用的线路速率。波特率：NRZ: 1G to 1.5G; 2.55G to 5.9G; 7.3G to 11G; 24G to 32G and 41G to 66GPAM4: 21.25G to 21.75G; 26.5625G to 36G and 44G to 66G通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/13/15/23/31/58/9_4 SQ2, SQ4, SQ8, SQ16, SQ32信号幅度：0 – 800 mVpp外形尺寸：台式/机架实验室和生产测试

ML4079EN 8通道 800G误码率测试仪 PAM4 29/61GBaud NRZ 29/561 Gbps |MultiLane

ML4079EN 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。ML4079EN 具有独特的集成抖动和噪声注入功能，以支持 IEEE JTOL 和 ITOL 测量。波特率：PAM4: 18.5 – 29 GBaud / 37 – 61 GBaudNRZ: 18.5 – 29 Gbps / 37 – 61 Gbps通道数：8调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 SQ16, SQ32, LIN, CJT,JP0838, SSPRQ, 自定义信号幅度：0 – 1200 mVpp at High Rates & 0 – 1800 mVpp at Low Rates外形尺寸：台式/机架实验室和生产测试

ML4079D 8通道 400G误码率测试仪 PAM4 14.9/29.5GBaud NRZ14.3/29.5 Gbps |MultiLane

ML4079D 是一款功能齐全的 400G BERT，可配置为 8 通道 PAM4 30 GBaud 或 8 通道 NRZ 30 Gbps 通道。接收器支持 FEC 解码（802.3bj KR4/缩放的 KP4），并将返回 FEC 场景的丢帧率和未成帧数据的 BER。接收器还显示眼睛的直方图和通道随时间变化的 SNR。发射机支持 IEEE 和 OIF 规定的所有标准测试模式，如 PRBSQ13、SSPRQ、PRBSQ31、QPRBS13-CEI 等。用户还可以对 TX 进行编程，以输出长达 32 kb 的用户定义码型。发射功率足以测试长达 10 Km 的 SMF 链路。波特率：PAM4: 9 – 14.3 Gbps and 22 – 29.5 GbpsNRZ: 9 – 14.3 Gbps and 22 – 29.5 Gbps通道数：4调制格式：NRZ、PAM-4测试模式：PRBS 7/9/11/13/15/16/23/31/58 PRBS13Q, 31Q and SSPRQSquare wave, JP03A/B, CID JTOL pattern信号幅度：0-1200 mVpp外形尺寸：台式/机架实验室和生产测试

ML4079E 8通道 800G误码率测试仪 PAM4 29/58 GBaud NRZ 29/58 Gbps |MultiLane (在产)

ML4079E 是一款 800G BERT，可支持新兴的 8 x 100 Gbps 技术周期。最重要的是，它支持真实的硬件 FEC 分析，以便能够了解系统环境中的 DUT 行为。其他功能包括信噪比（SNR）和直方图测量，以及发射器和接收器均衡器。该平台还可以支持接收机压力和抖动容限测试。

波特率：

PAM4: 23 – 29 GBaud / 46 – 58 GBaud

NRZ: 23 – 29 Gbps / 46 – 58 Gbps

通道数：8

调制格式：NRZ、PAM-4

测试模式：PRBS 7/9/11/13/15/16/23/31/58/9_4 ,SQ16, SQ32, LIN, CJT, JP0838, SSPRQ, 用户定义

信号幅度：0 – 700 mVpp

外形尺寸：台式/机架实验室和生产测试

参考价格：

厂家：MultiLane （收录32个产品）

产地：黎巴嫩

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

800G BERT介绍800G的早期采用为处于前沿的公司带来了新的考虑因素。数据传输速度的指数级增长导致了更高的比特错误率，因此对系统功能有深刻的理解至关重要。因此，比特错误率测试器（BERTs）已成为物理层测试的基石。从测试光纤和铜线数字数据传输线到测试数据中心核心设备的信号完整性，这些仪器确保了全球数据中心核心设备的有效性。ML4079E是一款针对那些希望以最小的麻烦过渡到800G环境的800G BERT。这款BERT支持新兴的8x100 Gbps光纤技术以及日益重要的真实硬件FEC分析，以了解您的DUT在真实数据中心环境中的行为。ML4079E具有信噪比（SNR）和直方图测量功能，并允许用户实现发射器和接收器均衡器。ML4079E还可用于优化链路性能，以最小化高速连接日益重要的功耗。ML4079E可以与ML407-PAM抖动时钟源结合使用，进行抖动容忍度测试。

产品规格

8通道 | 56 GBd PAM4 & NRZ | 800G BERT
8 x 56 GBd NRZ/PAM4 BERT | SSPRQ, PRBS13Q & PRBS31Q | TX和RX均衡器 | 真实FEC分析

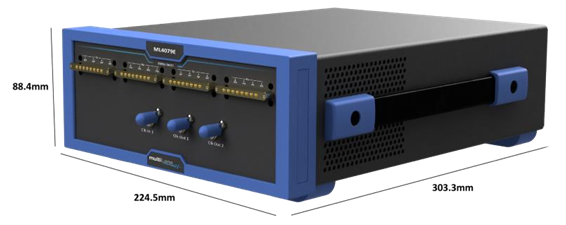

ML4079E

ML4079E介绍ML4079E是一款功能齐全的800G BERT，可以配置为八个通道的23-29和46-58 GBaud PAM4或23 – 29和46 – 58 Gbps NRZ。发射器支持IEEE和OIF规定的所有标准测试模式，如PRBS13Q、SSPRQ、PRBS31Q等。此外，用户可以编程TX输出用户定义的模式。ML4079E支持真实硬件FEC，具有以下FEC模式：

400G线路KP4
100G线路KP1
100G线路KR1

关键特性

发射器
- 数据速率：23-29 & 46-58 GBaud（116 Gbps）
- 能够以100 kbps的步长调整比特率
- 并找到RX PLL锁定范围
- 独立控制内部眼电平
- 支持格雷编码和极性反转
- 错误注入

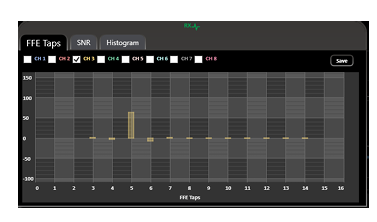

- 3-tap预强调和后强调或7-tap线性FFE

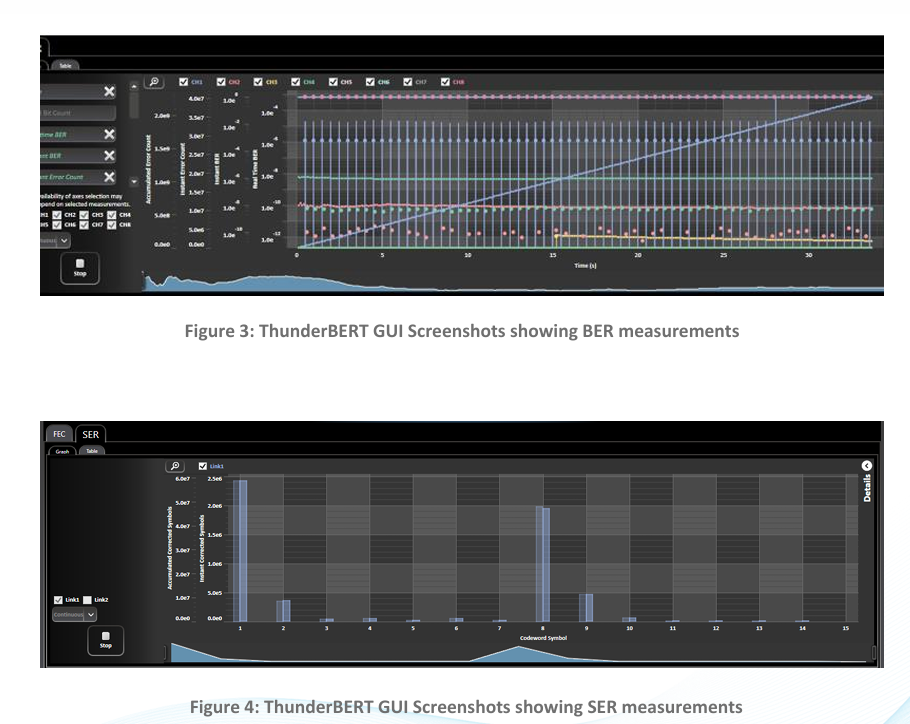

- 真实硬件FEC。预FEC和后FEC BER/SER，以及FEC余量可在各个通道上单独显示，也可在100G、400G、800G块上显示
- 可用模式：PRBS 7/9/11/13/15/16/23/31/58 • PRBS13Q, PRBS31Q
接收器
- 随时间监控信噪比

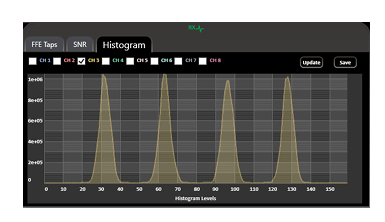

- PAM直方图监控器
- 在以下模式上检测错误：PRBS 7/9/11/15/16/23/31 - PRBS13Q和PRBS31Q
- 自动模式检测
- LOS指示器
- 支持的Rx均衡能力：DFE, 反射消除器，水平依赖均衡器，多径干扰消除器
通用
- 提供LabView驱动程序和Python包装器。
- 提供API库和文档。
