SC5320A 20GHz至40GHz模块式微波下变频器|SignalCore

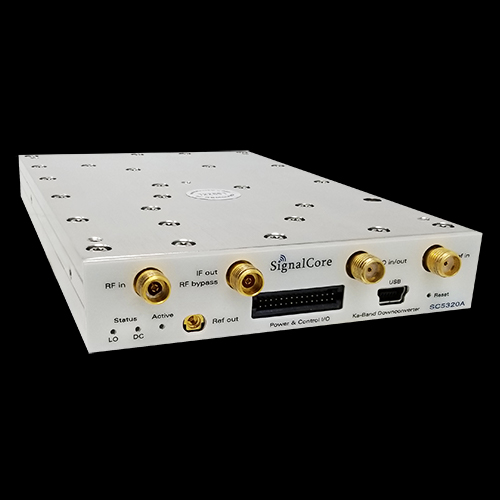

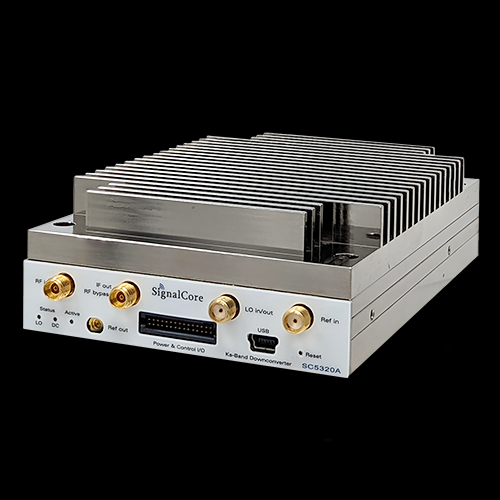

SC5320A是一款Ka波段单级下变频器，输入RF范围为20 GHz至40 GHz，外部LO频率范围为10 GHz至20 GHz，输出IF范围为100 MHz至4 GHz，3 dB带宽为2 GHz。该模块具有内部合成本振、可选射频前置放大器和可变增益控制，使其成为紧凑且多功能的独立下变频器模块。通过外部LO选项，SC5320A可以针对SISO应用进行配置，也可以与多个单元配对，用于MIMO应用，如地面卫星通信、点对点无线电、测试仪器和其他射频测量系统。

每个模块都提供了完整的实现说明、GUI、驱动程序软件和示例代码。

输入射频范围：20 GHz 至 40 GHz

IF范围：100 MHz至4 GHz

3 dB带宽：2 GHz

增益范围：-10 至 +45 dB （典型值）

LO相位噪声：< -110 dBc/Hz @ 10 kHz， 20 GHz

输入IP3：> 10 分贝

噪声系数：< 10 dB（启用前置放大器）

关键词:

Conversion Specifications

RF Input Range
Conversion Path	LO>RF @2G IF LO<RF @2G IF	19 GHz to (38 GHz-IF (20 GHz+IF)to 40 GHz
Direct Path		10 MHz to 26 GHz
External LO range		10 GHz to 20 GHz
IF output frequency¹		100 MHz to 4500 MHz
IF output Polarity²	LO>RF LO<RF	Inverted Non-inverted
IF bandwidth (3 dB)³		2000 MHz Typical

Amplitude Specifications

Input Range	AC(preamplifier	disabled)		+20 dBm max
	AC(preamplifier	enabled)		+7 dBm max
	DC⁴			0 V
Attenuation Range	RF		0 to 31	in 0.5 dB steps
	IF		0 to 31	in 0.5 dB steps
nput Voltage Standing Wave Ratio (VSWR)
Preamp off,O dB input RF attenuation	20 GHz to 26 GHz			2.2
	26 GHz to 40 GHz			2.6
Preamp on,0 dB input RF attenuation	20 GHz to 26 GHz			2.4
	26 GHz to 40 GHz			2.7

Gain Range	Minimum³ 5			-30 dB nom
Maximum(preamplifier			disabled)⁶	30 dB nom
Maximum(preamplifier			enabled)°	55 dB nom
Computed Gain Accuracy		Gain computed by APl		±2.5 dB
Preamplifier Gain				25 dB nom
Direct Path Loss				6 dB typical
RF Amplitude Response		RF Gain Flatness Response at Fixed IF		5 dB nom
(25°℃to 45°C device temperature)
IF Flatness		IF In-Band Response Flatness Over 3 GHz		3 dB typical
(25°Cto 45℃ device temperature)

RF Port Local Oscillator Leakage	Preamplifier disabled,no RF attenuation	<-60 dBm typical
Preamplifier enabled,no RF attenuation		<-75 dBm typical
F Port Local Oscillator Leakage	IF enabled,no IF attenuation	<-60 dBm typical
IF disabled,no IF attenuation		<-80 dBm typical

Dynamic Range Specifications

Spurious Response
Residual Spurious Signals’	RF<29	GHz	<-70 dBm		typ
	RF>29	GHz	<-80 dBm		typ
RF Induced Spurious Signals⁸				<-60 dBc	typ

Input Noise Density(25°C to 40°C device temperature nominal)°
Preamplifier Disabled	22 GHz	30 GHz	38 GHz
Noise Floor (dBm/Hz) Noise Figure(dB)	-151 23	-149 25	-144 30

Preamplifier Enabled	22 GHz	30 GHz	38 GHz
Noise Floor (dBm/Hz) Noise Figure(dB)	-161 13	-160 14	-158 16
Input Third-Order Intermodulation (IIP3,dBm)
20 GHz-26 GHz 26 GHz-34 GHz 34 GHz-40 GHz
Preamplifier disabled 14 12 9
Preamplifier enabled -8 -9 -10

	Input Compression Point (dBm)
	19GHz-22 GHz	22 GHz-30 GHz	30 GHz-40 GHz
Preamplifier disabled RF Atten =0,Gain =0 Preamplifier enabled	>6 -18	>7 -15	>8 -15
	Output Compression Point (dBm)
	20 GHz-36GHZ	36.0 GHz-40 GHz
RF Atten =0,IF Atten =0	>17	>18

Internal LO Specifications

LO Frequency Range		10 GHz to 20 GHz
LO Tuning	Frequency Step Resolution	1 Hz
	Lock and Settling Times	1 ms typical
Output Power		0 dBm min,7 dBm max

Frequency Reference¹0
Technology						OCXO
Accuracy						±[(aging x last adjustment time lapse)+ temp stability +cal accuracy]
Initial Calibration Accuracy						±20 ppb
Temperature Stability¹l			20℃ to 50℃ 0℃to 80℃			±25 ppb ±50 ppb
Aging						±30 ppbfor first year
Frequency Accuracy						±(frequency reference accuracy in Hz*RF frequency)Hz
LO Phase Noise
	10GHz			14GHz			18GHz		20GHz
Offset/LO	Typ	Max		Typ	Max		Typ	Max	Typ	Max
100 Hz	-78	-74		-75	-71		-73	-69	-72	-68
1 kHz	-105	-100		-103	-99		-100	-96	-99	-95
10 kHz	-115	-110		-113	-108		-111	-106	-110	-105
100 kHz	-116	-110		-113	-108		-112	-107	-110	-105
1 MHz	-115	-110		-114	-109		-112	-107	-110	105
10 MHz	-134	-132		-134	-132		-132	-129	-130	-127


LO Related Sideband Spurious	<200	kHz			-55 dBc
Signals
	>200	kHz			-60 dBc
Port Specifications

Reference Input/Out
Reference	Reference Center Frequency				10 MHz
	Amplitude		Input:-3 dBm min/+10 dBm
				Output:3 dBm typical
	Phase-Lock Range			±3 ppm(typ)
	Impedance			50 Ω nomina
	Coupling			Input:SMA Output:MMCX	AC female female
	Connector Type

LO Input/LO Output
External LO input	Frequency Range Input Amplitude			10 GHz to 20 GHz +3 dBm min /+7 dBm max
Synth LO output	Frequency Range Output Amplitude Impedance Connector Type Coupling			10 GHz to 20 GHz +0 dBm min /+7 dBm max 50 Ω nominal SMA female AC
RF Input/Output	Input Impedance Coupling Connector Type			50 Ω AC Female 2.92
IF Output	Output Impedance Coupling Connector Type			50 Ω AC SMA female
General Specifications

Environmental
Device Operating Temperature			0℃to +75℃
Storage Temperature			-40℃ to +85℃
Operating Relative Humidity			10%to 90%,non-condensing
Storage Relative Humidity			5%to 90%,non-condensing
Operating Shock			30 g,half-sine pulse,11 ms duration
Storage Shock			50 g,half-sine pulse,11 ms duration
Operating Vibration			5 Hz to 500 Hz,0.31 gms
Storage Vibration			5 Hz to 500 Hz,2.46 grms
Altitude			2,000 m maximum(maintain 25℃ maximum ambient temperature)
Physical
Dimensions (WxHx D,max envelope)		SC5320A SC5319A PXle	3.7”x0.75"x6.1" 1 slot
Weight			1.0 lb.
Input Voltage			12 VDC
Power Consumption		Internal LO Disabled Internal LO Enabled	12 W max 25 Wmax
Communication Interface			PXle,USB and RS-232 /SPI

手册

sc5319a_sc5320a_datasheet.pdf

发表时间：2024-03-13

下载

sc5319a_sc5320a_hardware_manual.pdf

发表时间：2024-03-13

下载

sc5319a_sc5320a_programming_manual.pdf

发表时间：2024-03-13

下载

SC5319A PXI Express

标题

描述

校订

发布日期

大小

数据表

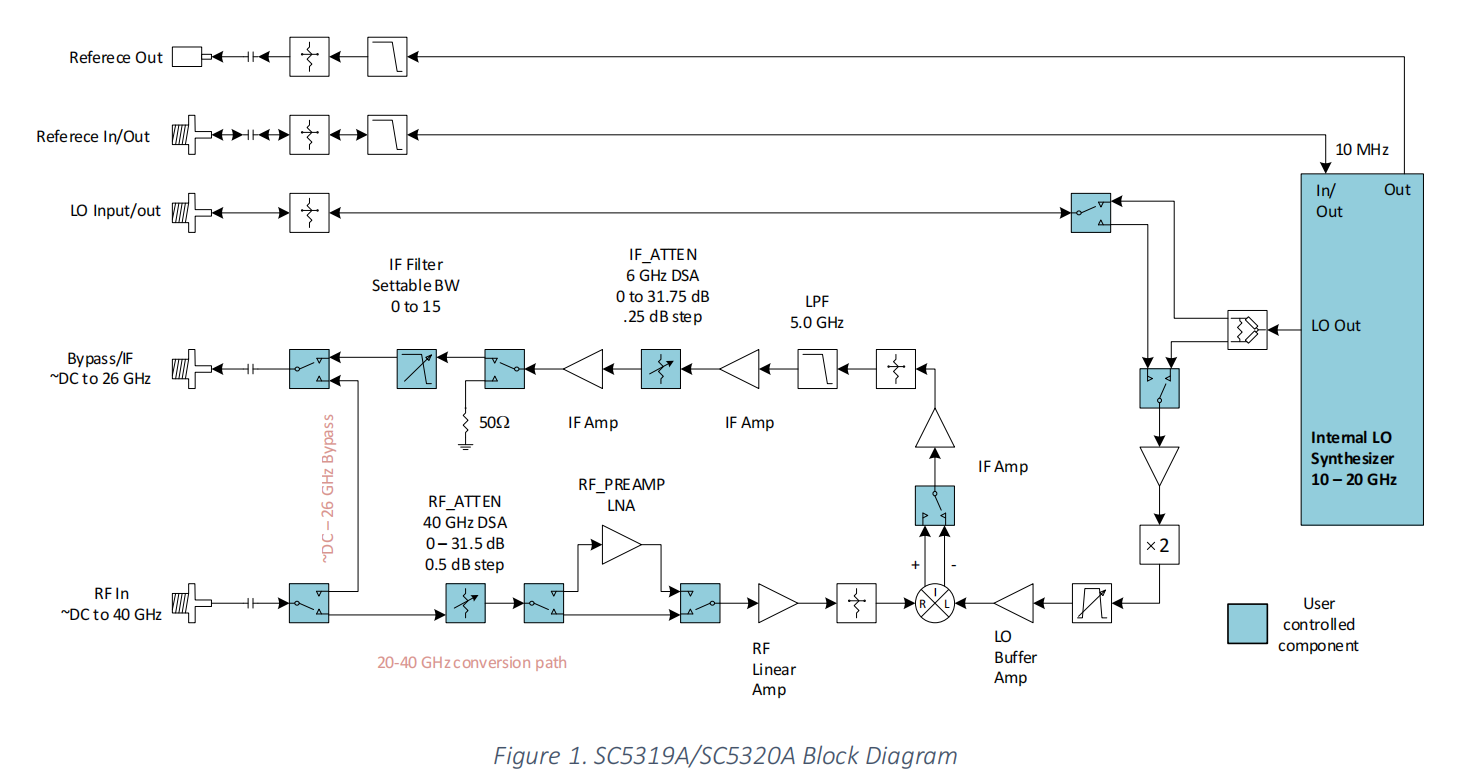

查看深入规格，包括原理框图等信息。
