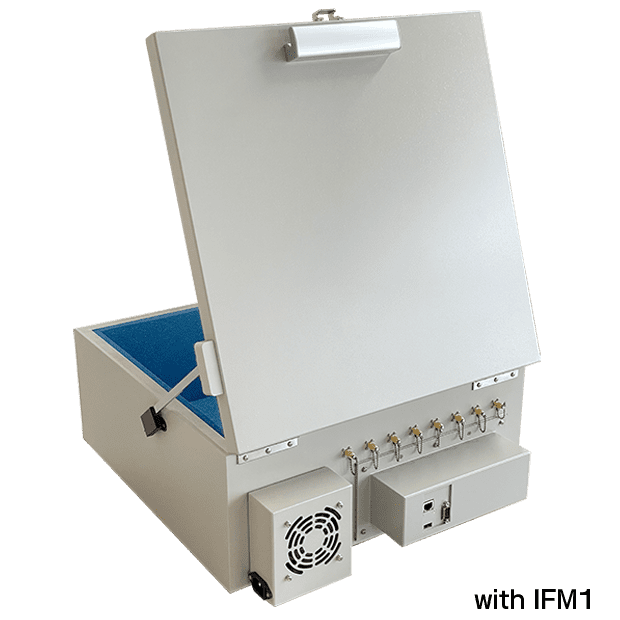

配备排气扇和进气口的类型。排气扇/进气口安装型。抑制电波暗室内的热升，为长时间连续运行（如老化测试）提供理想的测试环境。
● 在0.7-90GHz工作频率范围内射频隔离度＞70dB;● 兼容24GHz ~ 90GHz紧缩场（CATR），占地仅5m³，体积仅为传统吸波暗室（同等效能和测试精度）的1/5，节省空间80%；●直径300mm大尺寸静区，支持黑盒测试（不需要展示产品内部结构，即可进行测试），避免研发信息泄漏，保密性强，新品研发更省心。●定位器GUI操作，提供API，友好的人机交互界面直观易操作，新员工1人1天即可上手，降低人工成本；●采用TTL硬件触发，毫秒快速扫频，测试和通讯时延较软件触发改善100倍，综合测试效率提升5倍；●选配温控箱支持-50~105℃，无需额外准备即可模拟极限环境温度测试，节省实验室费用；
同厂商产品
R&S®TS7124射频屏蔽箱是适用于产品设计人员或生产线的诊断工具，可以提供屏蔽射频测试环境。
R&S®DST200射频诊断暗箱非常适合射频分析，并支持广泛的应用
R&S®CMW-Z10射频屏蔽箱在400kHz至6GHz频率范围内提供一流的屏蔽效能和卓越的耦合特性
- «
- 1
- »
CMQ500 20GHz至77GHz屏蔽柜|罗德与施瓦茨 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
罗德与施瓦茨 · Rohde & Schwarz
CMQ500 屏蔽柜
R&S®CMQ500 是罗德与施瓦茨的屏蔽柜。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方技术指标共 55 组、107 项，详见「详细指标」。
产品简介

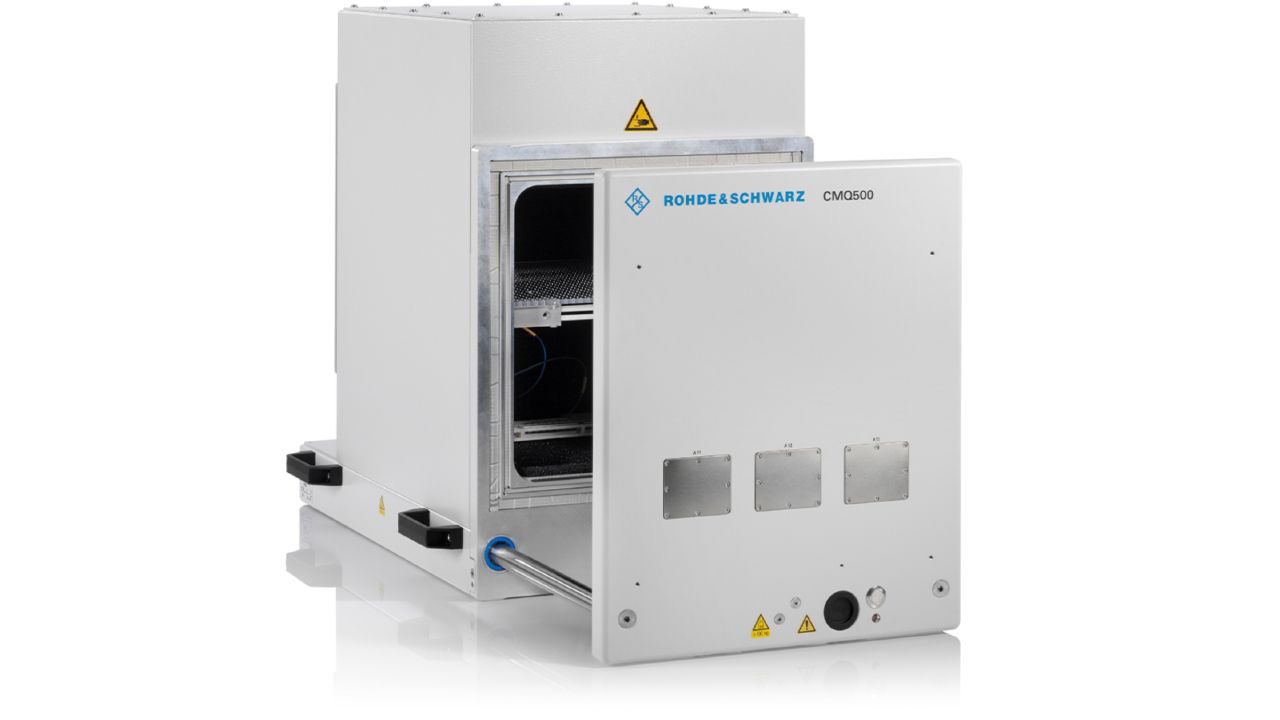

R&S®CMQ500 屏蔽柜是用于 5G 回归测试的紧凑型屏蔽解决方案
无线设备随处可见， 但相关技术却复杂精巧。 从新技术的标准化到产品设计和生产 ， 我们的测试与测量解决方案都可以帮助您解决这种复杂问题。 我们提供全面出色的产品组合 ， 帮助您快速将解决方案投入市场。
罗德与施瓦茨利用我们在全球知名的测试设备 ， 结合专门开发的系统软件和按需采购的组件， 为您提供个性化解决方案。 作为EMC和OTA测试市场的领导者 ， 我们的系统以其非凡的精度、 耐用性和可扩展性而闻名， 有助于无缝集成新兴的无线标准。 得益于模块化设计 ， 系统可升级、 灵活、 面向未来， 可用于从入门级研发到大型解决方案等多种应用。
本手册将介绍我们的空口(OTA)和天线测试解决方案， 帮助您在实验室突破极限。
有关空口(OTA)和天线测试解决方案的更多详细信息 ， 可访问罗德与施瓦茨网站。
核心参数
• 频率范围：CMQ-B201C ｜ 20 GHz至77GHz
• 阻抗：50 Ω
• CMQ-B221H：0.3 GHz至14GHz
• Shielding effectiveness：CMQ-B201C ｜ > 60 dB (typ.)
• Reflectivity：< -20 dB (nom.)
• 尺寸：outer dimensions, W × H × D ｜ 445 mm × 691 mm × 720 mm
• front opening, W × H：350 mm × 350 mm (13.8 in × 13.8 in)
• drawer size, W × D：442 mm × 530 mm (17.4 in × 20.9 in)
功能与特点
• 第4页 R&S®TS8991： OTA性能测试系统简介
• 第5页 R&S®ATS1800C： 对天线、 模块或UE执行准确的远场表 征 ， 频率高达170 GHz
• 第6页 R&S®ATS800R： 超紧凑型CATR解决方案可用于天线表 征和5G FR2设备测试
• 第6页 R&S®CMQ： 在0.3 GHz至77 GHz范围内进行直接远场 OTA测量
• 第7页 R&S®TS7124射频屏蔽箱： 在300 MHz至18 GHz的频 率范围内进行可靠、 可重复的测量
• 第7页 R&S®DST200： 在400 MHz至18 GHz的频率范围内进 行无线设备准确辐射测试
• 第8页 R&S®CMW-Z10： 具有一流的屏蔽效能和卓越的耦合特 性 ， 频率最高8 GHz
• 第8页 适合各种尺寸和预算的天线和射频 模块测试解决方案
• 第9页 R&S®ATS1000天线测试系统： 进行5G和毫米波天线测 试
• 第9页 基站测试 紧凑型5G大规模MIMO基站测试解决方案
产品型号
• 官方型号：CMQ500、CMQ-B221H、CMQ-B721B/-B722B/-B723B/、CMQ-B722/-B724、CMQ-B703B、CMQ-B703C、CMQ-B742B、CMQ-B744B、CMQ-Z784B、CMQ-Z784C
资源下载
详细指标请见 CMQ500 详细指标页。
罗德与施瓦茨 Rohde & Schwarz · onetest 仪器资源库
罗德与施瓦茨 · Rohde & Schwarz
CMQ500 屏蔽柜 详细指标
R&S®CMQ500 是罗德与施瓦茨的屏蔽柜。官方目录位于「天线测试系统和 OTA 测试暗箱」。官方技术指标共 55 组、107 项，详见「详细指标」。
以下为 R&S®CMQ500 的官方技术指标，共 55 个指标组、107 项。
参数名以行业通用中文术语为主（其中 71 项保留官方规格书原文），数值与单位保留官方规格书原样。
• Evolution of well-known Rohde & Schwarz design
• Enables high device quality and fast roll：out
R&S®CMQ200 shielding cube
• 频率范围：CMQ-B201C ｜ 20 GHz至77GHz
• CMQ-B221H：0.3 GHz至14GHz
• Shielding effectiveness：CMQ-B201C ｜ > 60 dB (typ.)
• CMQ-B221H：> 80 dB (typ.)
R&S®CMQ500 shielding cube
• 频率范围：CMQ-B501H ｜ 0.7 GHz至77GHz
• Shielding effectiveness：CMQ-B501H ｜ > 80 dB (typ.)
Core frame
• Reflectivity：< -20 dB (nom.)
• 尺寸：outer dimensions, W × H × D ｜ 445 mm × 691 mm × 720 mm
(17.5 in × 27.2 in × 28.3 in)
• front opening, W × H：350 mm × 350 mm (13.8 in × 13.8 in)
• drawer size, W × D：442 mm × 530 mm (17.4 in × 20.9 in)
• drawer stroke with absorber (open-close)：315 mm (12.4 in)
• rack mounting：19", 10 HU
• 重量：without antenna cage approx. 60 kg (110.2 lb)
• storage temperature range：20 °C to +60 °C
• Relative humidity：operation
• from +10 °C to +30 °C：90 % noncondensing
• from +10 °C to +40 °C：75 % noncondensing
• storage, up to +60 °C：90 % noncondensing
• 电源：100至240 V AC, 1.4 A

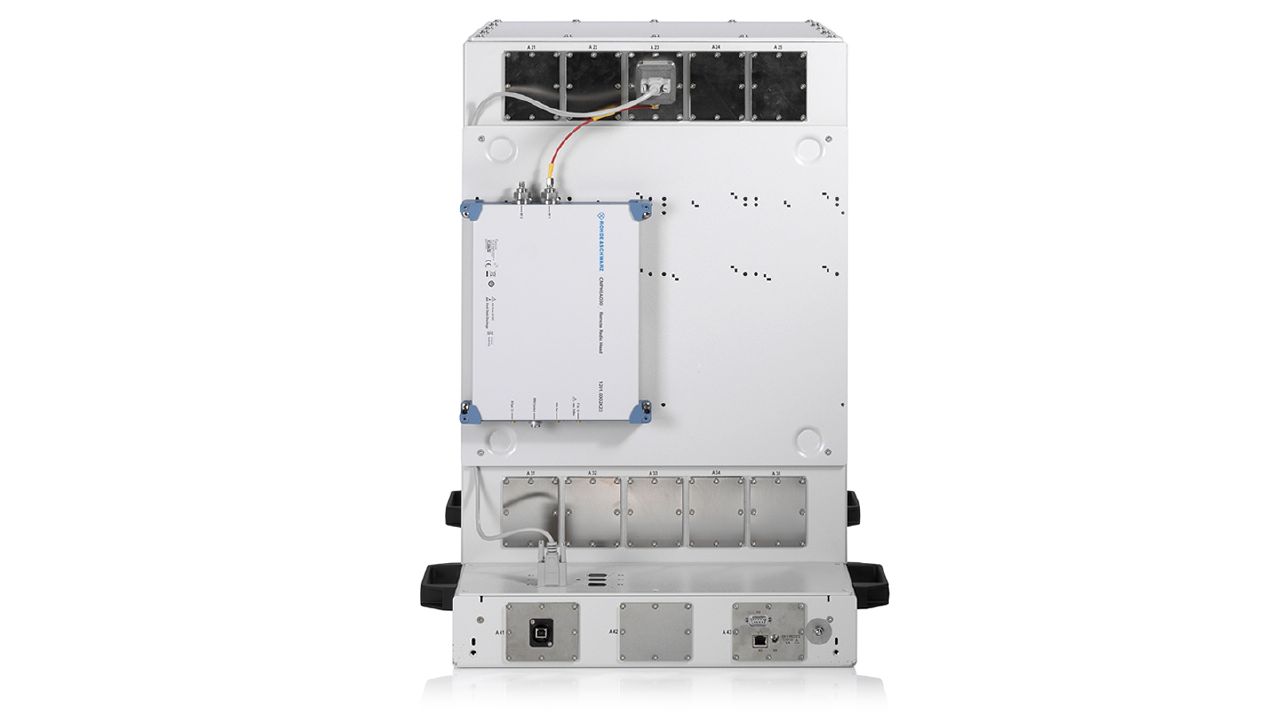

• Feedthrough quantity：at rear ｜ 10
• at door：3
• at bottom rear：1
• Cable guide：at drawer front, cable inserted at rear side, ｜ 1
bottom feedthrough
• drawer：(opening distance > 10 mm)
R&S®CMQ-B20C electric open-close
• Door system control：remote open-close D-Sub 9 (f), RJ-45
• manual open-close (electric support)：button on drawer
R&S®CMQ-B21C pneumatic open-close
• Door system control：remote open-close D-Sub 9 (f), RJ-45
• manual open-close (pneumatic support)：button on drawer
R&S®CMQ-B22C manual open-close
• Door system control：remote status query D-Sub 9 (f), RJ-45
• manual open-close：door handle
Fixture layout dimensions
• maximum smart device size: 108 mm × 230 mm：products: antenna cradle (R&S®CMQ-700A) + drawer support
• (arrays at 3 edges, 50 mm OTA distance between：(R&S®CMQ-B712A) + device clamp 2 (R&S®CMQ-B715A)
device clamp 1 (R&S®CMQ-B714A) +
• 4 × measurement antenna kits 4 (R&S®CMQ-B724A);
maximum smart device size for upright loading:
• 108 mm × 243 mm
Antenna characteristics
• R&S®CMQ-B721/-B722/-B723/-B724, including R&S®Vivaldi 5G measurement antenna
-B724A
• CMQ-B721B/-B722B/-B723B/：20 GHz至50GHz
-B724B
• 增益：> 8 dBi
• Polarization：CMQ-B721/-B723 single linear
• CMQ-B722/-B：dual linear
• 驻波比：< -8 dB
• RF connector type：MMPX connectors (female)
• 阻抗：50 Ω
• storage temperature range：25 °C to +70 °C
• 尺寸：W × H × D ｜ 78 mm × 30 mm × 30 mm
(3.1 in × 1.18 in × 1.18 in)
• 重量：approx. 0.1 kg (0.22 lb)
Basic configuration of R&S®CMQ200
• Designation：Type Order No.
Shielded chamber
• Basic assembly：CMQB12C ｜ 1537.6003.04
Open-close mechanism
• Electrical open-close：CMQ-B20C ｜ 1537.6010.04
• Pneumatic open-close：CMQ-B21C ｜ 1537.6026.04
• Manual open-close：CMQ-B22C ｜ 1537.6078.04
Drawer front
• R&S®CMQ200 drawer front, 20 GHz to 77 GHz：CMQ-B201C ｜ 1537.6032.04
• R&S®CMQ200 drawer front, high shielding,：CMQ-B221H ｜ 1540.4014.04
• 0.3 GHz至14GHz
Basic configuration of R&S®CMQ500
• Designation：Type Order No.
Shielded chamber
• Basic assembly：CMQB12C ｜ 1537.6003.04
Open-close mechanism
• Pneumatic open-close：CMQ-B21C ｜ 1537.6026.04
• Manual open-close：CMQ-B22C ｜ 1537.6078.04
Drawer front
• R&S®CMQ500 drawer front, high shielding,：CMQ-B501H ｜ 1540.4020.04
• 0.7 GHz至77GHz
OTA layout
• Designation：Type Order No. Description
• table dimensions (W × D):
• 376 mm × 319 mm
• maximum device weight:
• 1 kg (2.2 lb)
• table dimensions (W × D):
• 376 mm × 319 mm
• maximum device weight:
• 1.5 kg (3.3 lb)
• Designation：Type Order No. Description
Fixture layouts (recommended for multi-face devices)
• Antenna cradle：CMQ-B700A ｜ 1537.6103.02 required for mounting
• inner dimensions (W × H × D):
• 349 mm × 484 mm × 349 mm
(13.7 in × 19.1 in × 13.7 in)
• CMQ-B703B：1540.4072.03 top cover
• CMQ-B703C：1540.4072.04 levers instead of screws are
(outer screw distance):
• 188 mm (7.4 in)
• max. weight of clamp + device:
• 1.5 kg (3.3 lb)
• clamp mounting distance
• 284 mm (11.2 in)
• 188 mm (7.4 in)
• support (W × H × D):
• 30 mm × 345 mm × 30 mm
(weight distribution within
• 30 mm to pillar)
• Designation：Type Order No. Description
• Universal device clamp 1 (upright loading)：CMQ-B714A ｜ 1537.6255.02 universal clamp recommended
-B712A)
• 190 mm (7.5 in)
• 8 mm (0.3 in)
• 1 kg (2.2 lb)
• Universal device clamp 2 (horizontal loading),：CMQ-B715A ｜ 1537.6261.02 universal clamp recommended
plate configuration:
• 120 mm × 12 mm × 270 mm
dual plate configuration:
• 280 mm × 12 mm × 270：mm
• 1 kg (2.2 lb)
antenna and RF connection kits up to 40 GHz.
• Designation：Type Order No. Description
frequency range up to 50 GHz
• Designation：Type Order No. Description
RF connection kits
• CMQ-B742B：1537.6190.03 with Rohde & Schwarz dual
frequency range up to 50 GHz
• CMQ-B744B：1537.6284.03 with measurement antenna kits
frequency range up to 50 GHz
• Designation：Type Order No. Description
Extras
• Designation：Type Order No. Description
required
• CMQ-Z784B：1540.4008.03 measurement distance in the
• CMQ-Z784C：1540.4008.04 R&S®CMQ by 600 mm
heads on it
• ZG785A：the outer dimensions (W × H × D): 754 mm × 542 mm × 760 mm
(29.7 in × 21.3 in × 30.0 in)
• For available feedthroughs see separate document：.
Glossary
• Term：Explanation
• Data e2e：data end-to-end testing
• DP：dual polarized
• Drawer fixture：fixture that is mounted on front drawer
• Drawer support：support that is mounted on front drawer
faces (left, right, back, ceiling, floor); multiple test directions
• 6GHz)
R&S®CMQ; recommended for single-face devices
• mmWave：millimeterwave
• OTA：over the air (radiated test environment)
tester; also contains an RF analyzer)
• SP：single polarized
• Table：mechanical item to position single-face devices
polarization layer and tilt possible
• ment, technology systems and：networks & cybersecurity.
with locations in more than 70 countries.
• R&S® is a registered trademark of Rohde：& Schwarz
型号与选件
• 官方型号：CMQ500、CMQ-B221H、CMQ-B721B/-B722B/-B723B/、CMQ-B722/-B724、CMQ-B703B、CMQ-B703C、CMQ-B742B、CMQ-B744B、CMQ-Z784B、CMQ-Z784C
指标整理自官方文件：CMQ_specs_en_5216-2760-22_v0200.pdf
